3D-проектирование деревянной лестницы на металлическом каркасе от А до Я. Урок 8. Чертим и устанавливаем балюстраду на втором этаже.

Содержание

Введение.

Устанавливаем и выравниваем два опорных столба балюстрады.

Устанавливаем подперильный брус и поручни балюстрады.

Расстанавляем балясины балюстрады лестницы на втором этаже.

Декорируем столбы лестницы шарами.

Раскрашиваем 3D-макет лестницы.

Дополнительные материалы к уроку.

Введение


Это завершающий урок по 3D-проектированию деревянной лестницы на металлическом каркасе на второй этаж в доме. Пройдя весь цикл уроков, вы освоите все необходимые навыки работы в программе ScetchUp-8, чтобы самостоятельно создавать трехмерные модели лестниц в доме и всех их металлических и деревянных элементов.В зависимости от размеров помещений и лестничных проемов, а также ваших личных предпочтений, с точки зрения дизайна, в данной программе вы сможете спроектировать практически любую лестницу, по аналогии с представленными на картинке ниже.


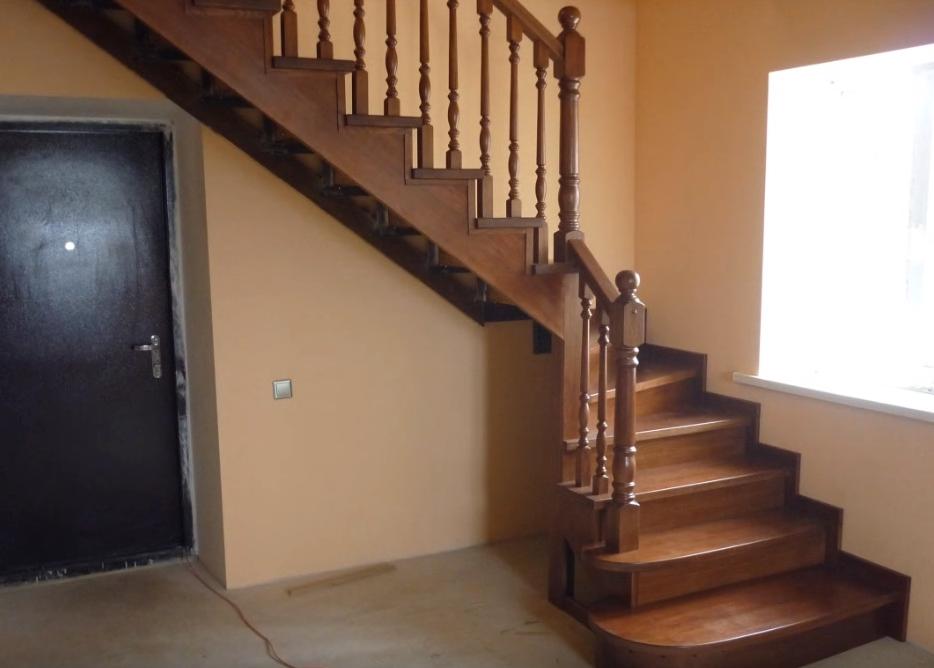

Если вам необходимо вернуться к одному из предыдущих шести уроков, ссылки на них вы можете найти в конце этой статьи в разделе “Дополнительные материалы к уроку”.

Устанавливаем и выравниваем два опорных столба балюстрады


Мы начертили верхний и нижний элементы столба у верхнего окончания перил лестницы.




Теперь необходимо выровнять высоту столба не только относительно перил верхнего пролета лестницы, но и по отношению ко второму столбу, от которого пойдет балюстрада вдоль перил по краю лестничного пролета на втором этаже.

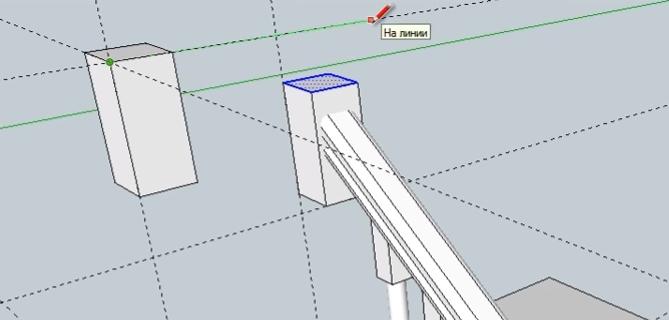

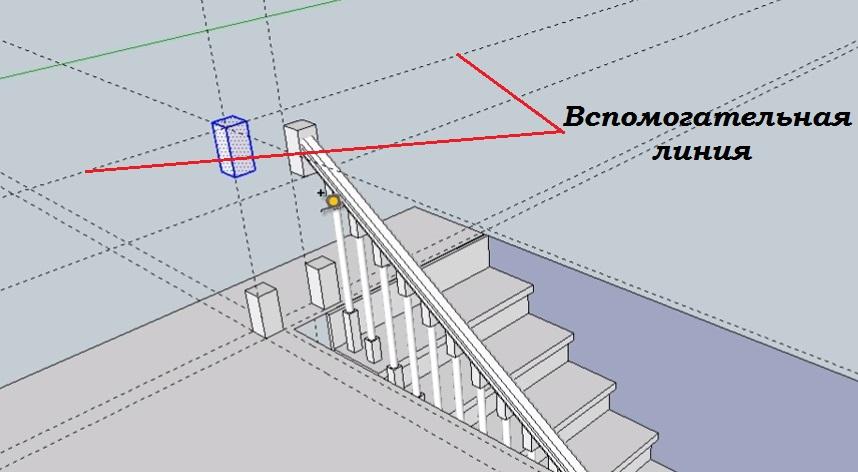

Начинаем с того, что находим место, где будет размещаться второй столб. Для этого проводим вспомогательные линии. Сперва по двум краям уже установленной балясины.

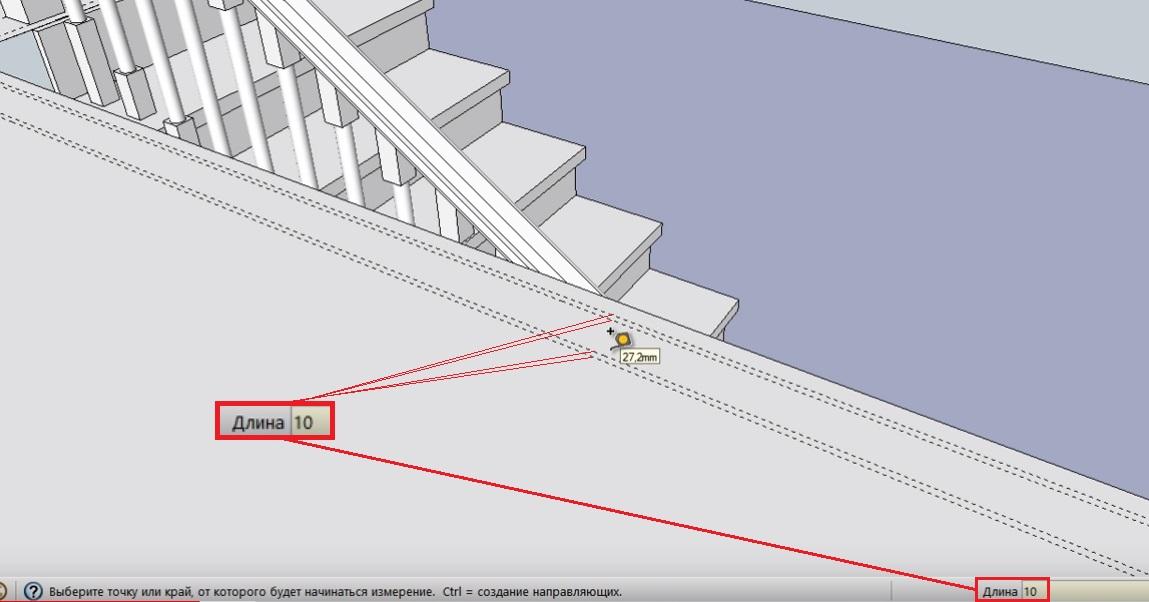

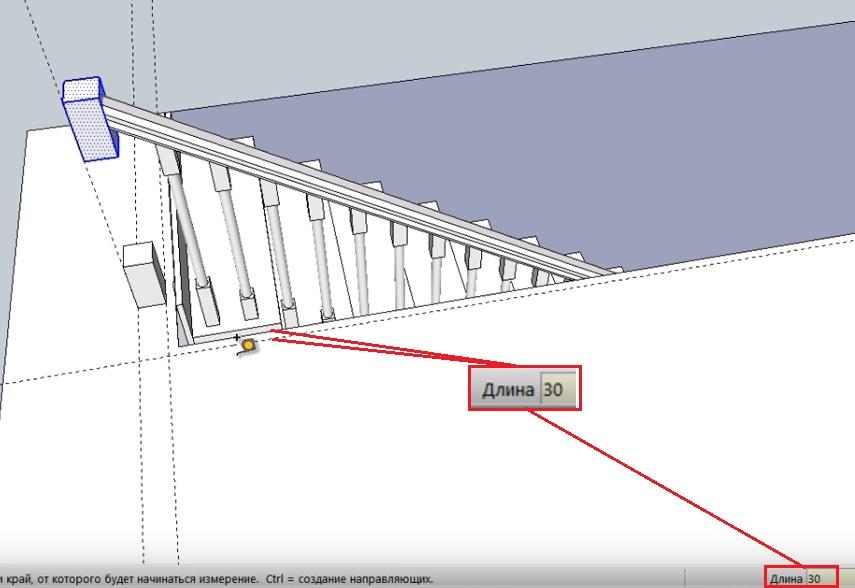

Теперь проводим вспомогательную линию вдоль лестничного пролета на удалении 30 мм от края.

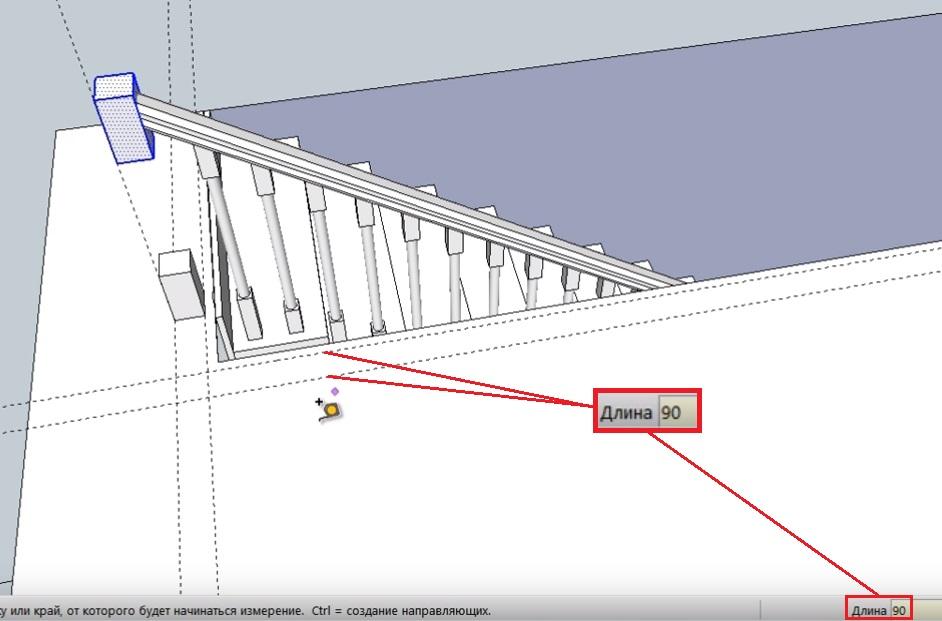

Вторую линию чертим по ширине опорного столба на расстоянии 90 мм от только что прорисованной.



lampВысота балюстрады, согласно ГОСТ, должна составлять не менее 900 мм.

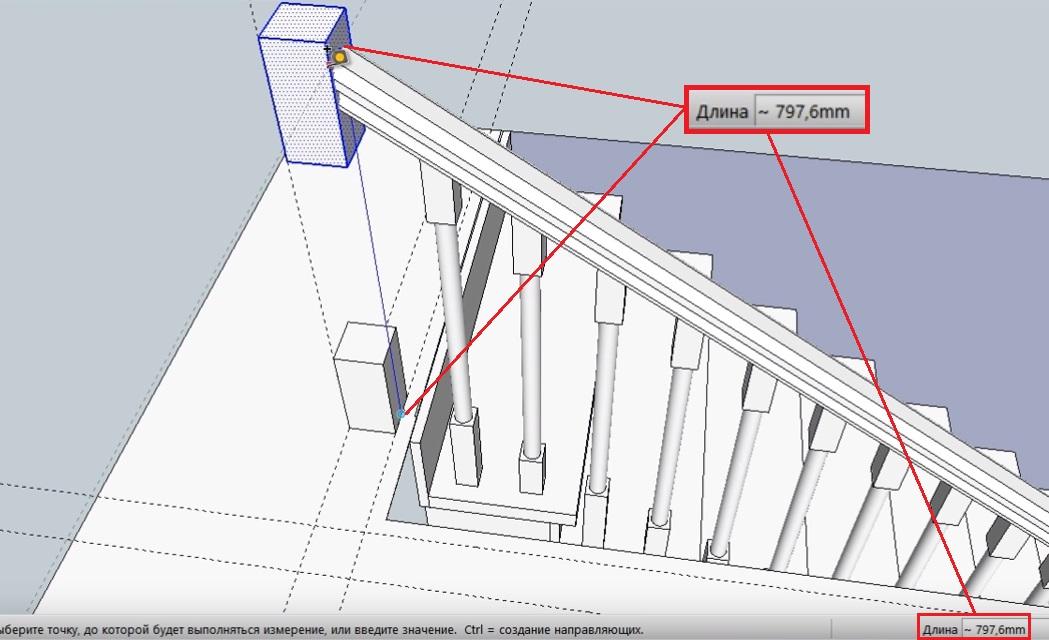

В нашем случае перила заканчиваются на высоте 797,6 мм, т.е. второй столб должен быть выше почти на 10 см относительно того, как у нас сейчас установлена верхняя часть опорного столба.

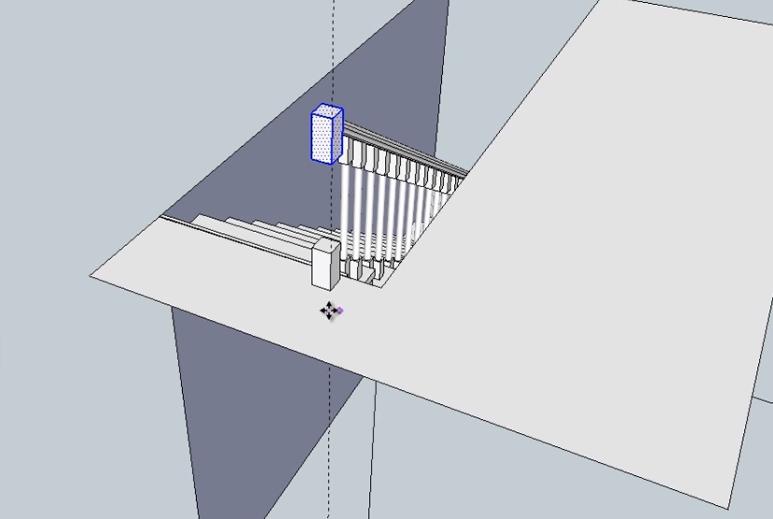

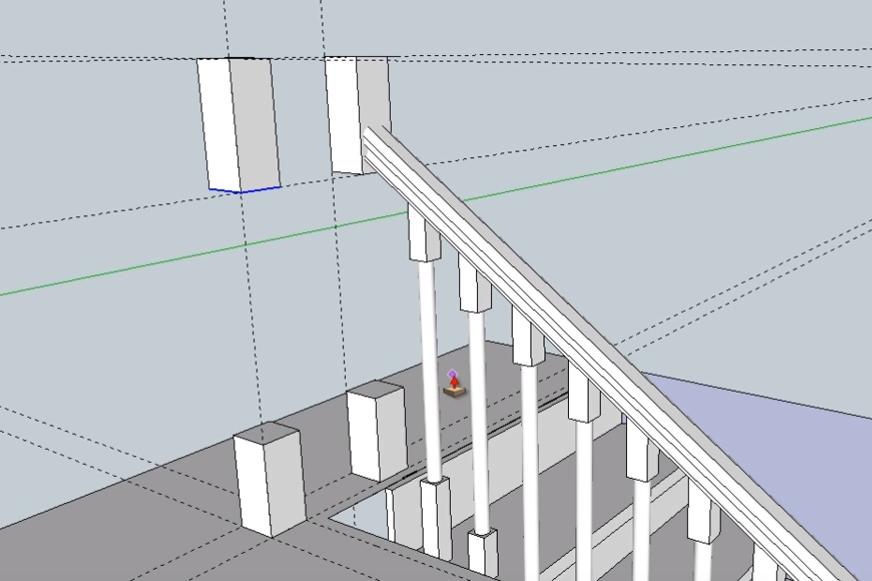

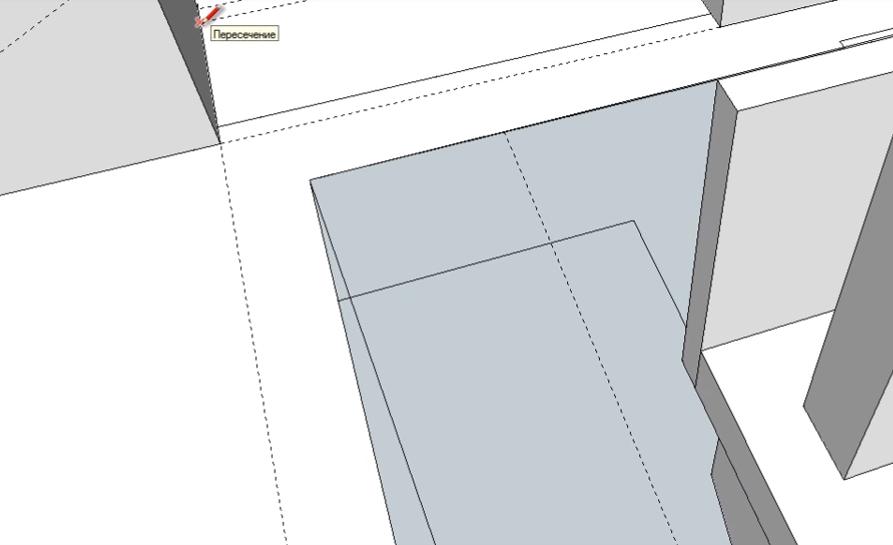

Рисуем проекцию второго опорного столба.




Поднимаем основание второго столба на 200 мм.




По одной из граней проводим вертикальную направляющую.

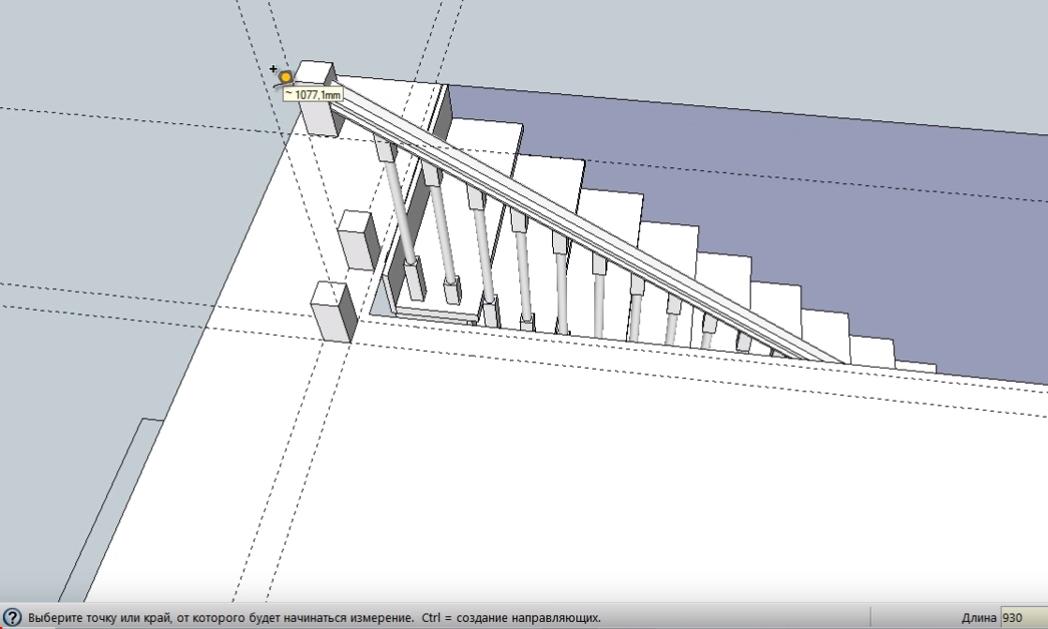

Еще одну вспомогательную линию проводим на высоте 930 мм от уровня пола.



Копируем нижнюю часть столба и поднимаем ее до пересечения со вспомогательной линией на высоте 930 мм.




Теперь хорошо видно, что столбы получились разной высоты и их надо выровнять.

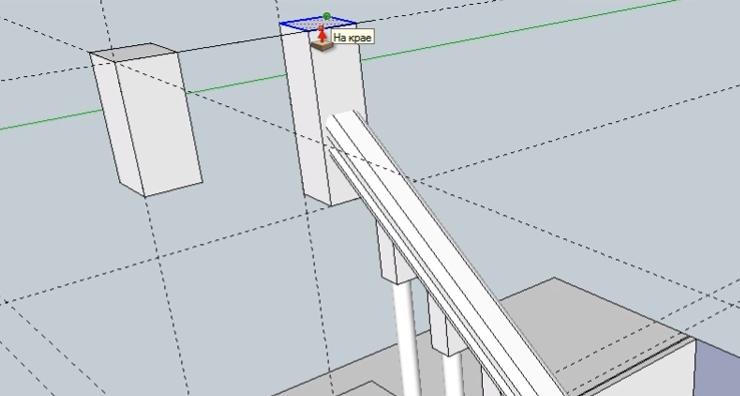

Проводим вспомогательную линию, которая будет соединять верхние части двух опор на высоте 930 мм.

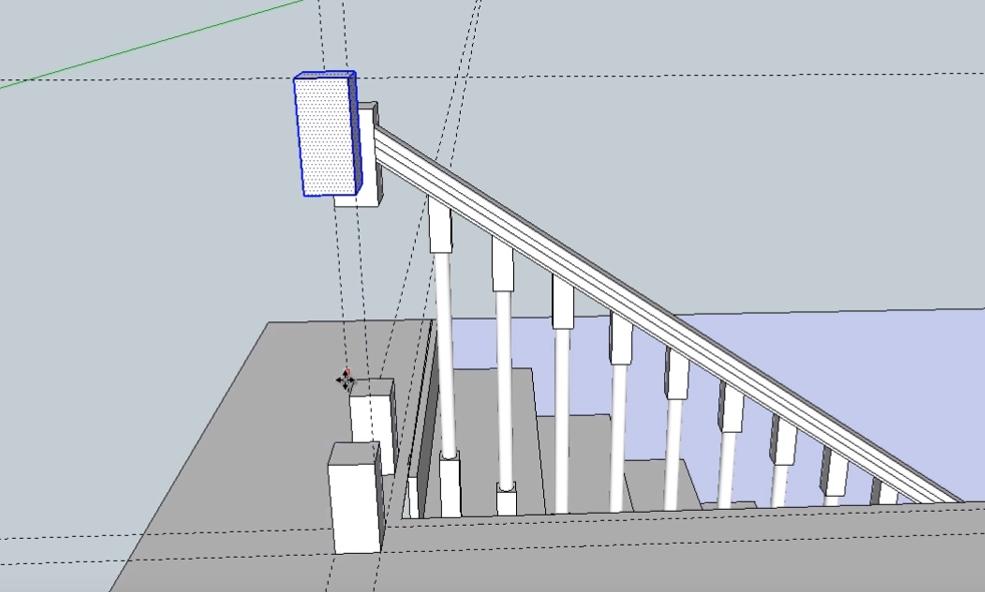

По этой вспомогательной линии проводим временную соединительную линию, к которой нам будет проще “прицепить” верхнюю часть столба, который нужно поднять.

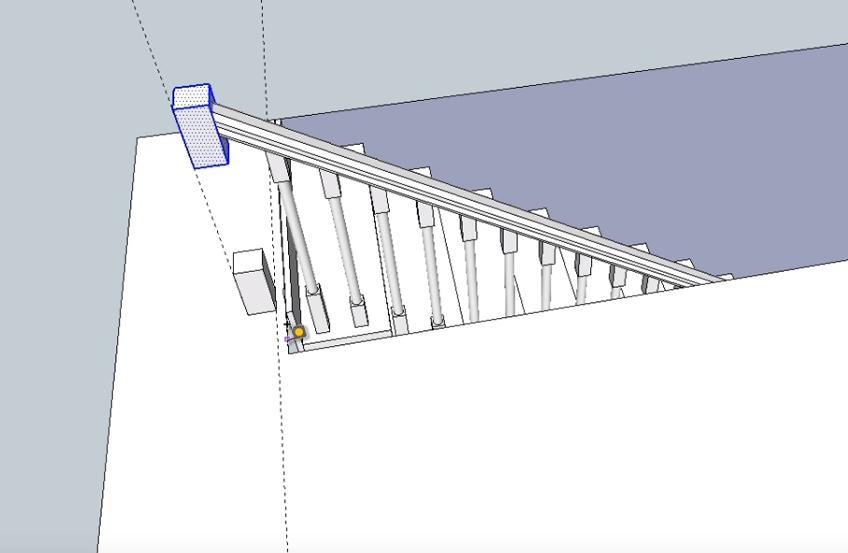

Поднимаем верхнюю часть опоры первого столба.




Сразу удаляем временную соединительную линию.

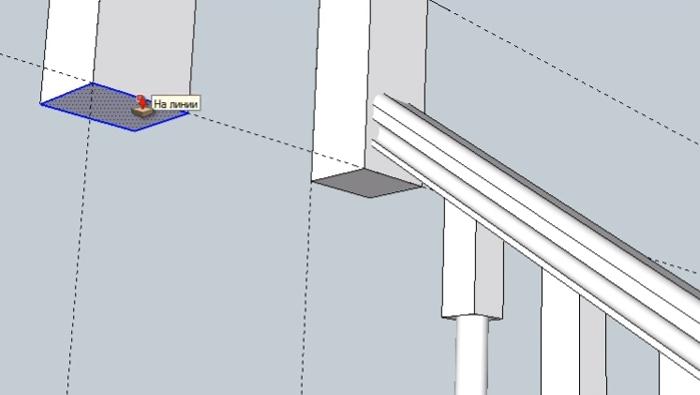

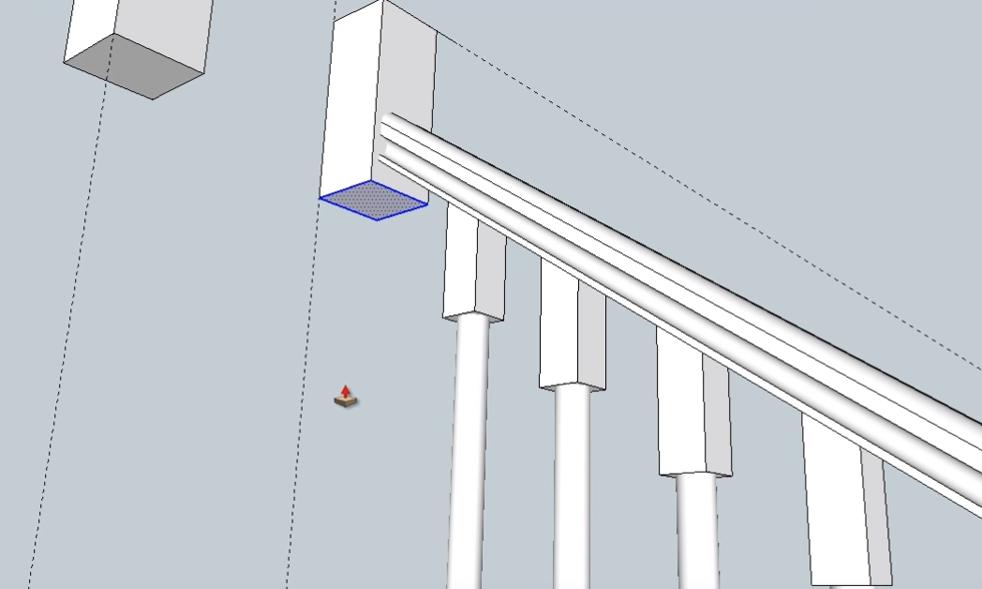

Снизу верхнюю часть столба, наоборот, чуть-чуть “подрезаем” все тем же инструментом Push-Pull так, чтобы она снизу выступала за поручень перил на 3-5 см.




Проводим вспомогательную линию по нижнему краю верхней части первого опорного столба.




Удлиняем и опускаем до этой линии верхнюю часть второго опорного столба.




Теперь два опорных столба балюстрады на втором этаже совершенно одинаковые.

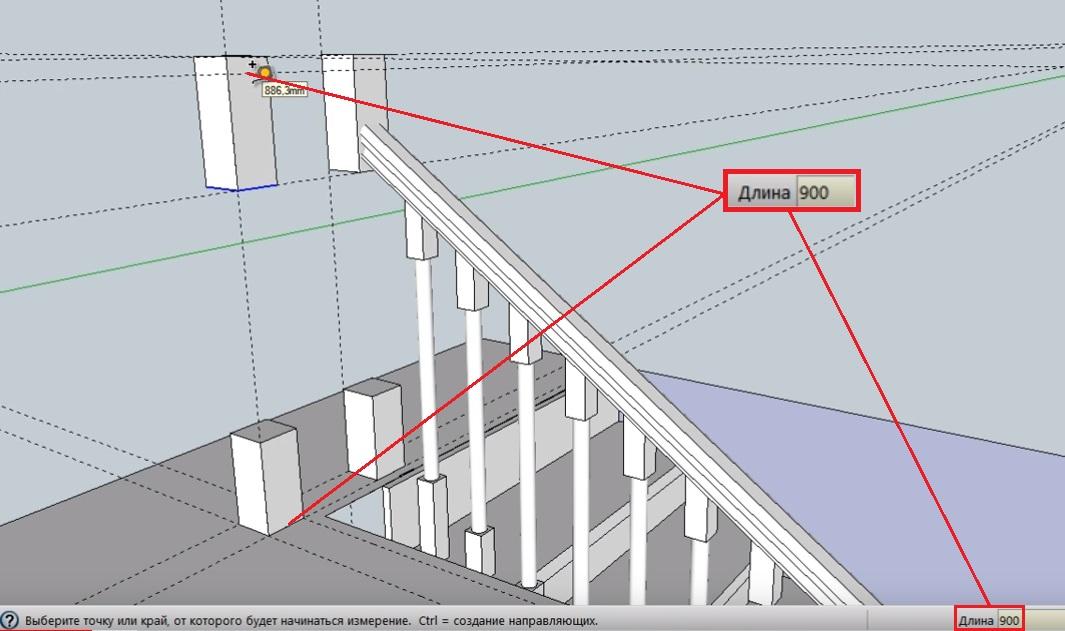

Сразу откладываем вспомогательную линию на уровне 900 мм от уровня пола.

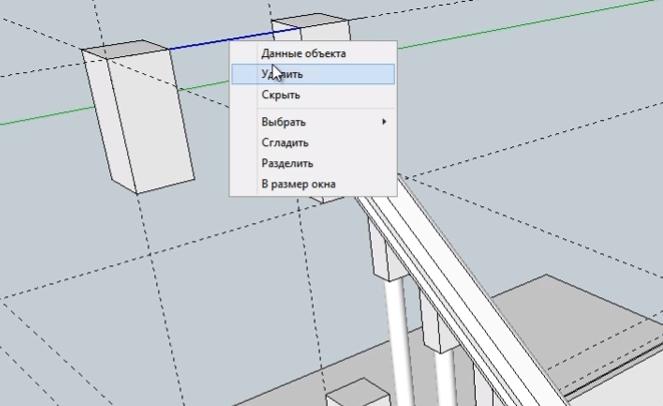

Удаляем вертикальные направляющие, по которым мы поднимали нижние части опорных столбов.

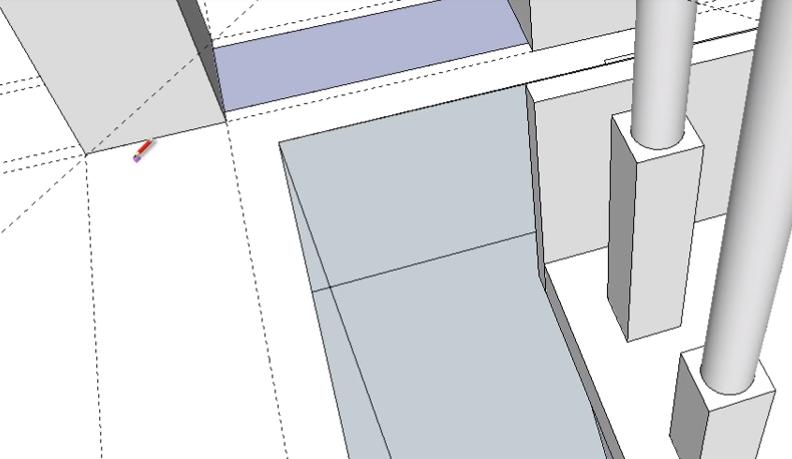

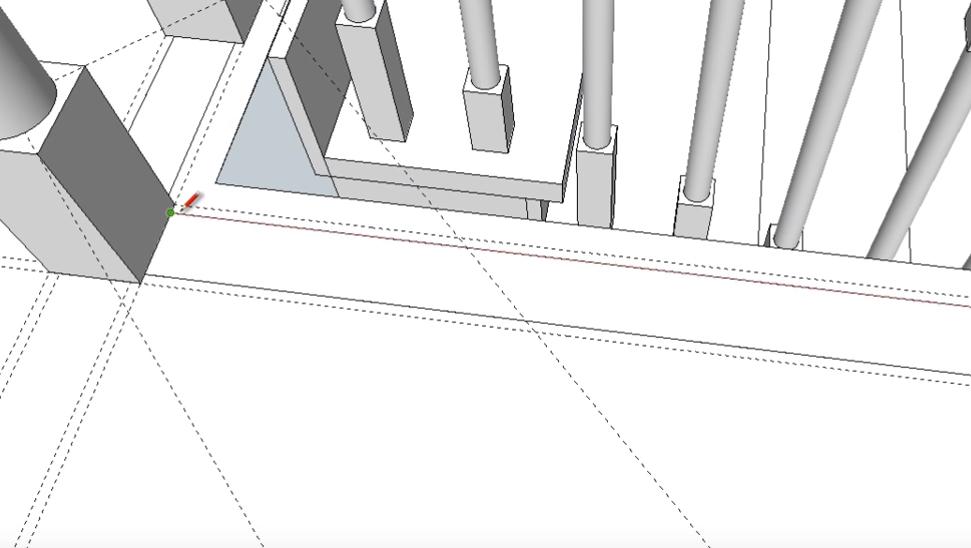

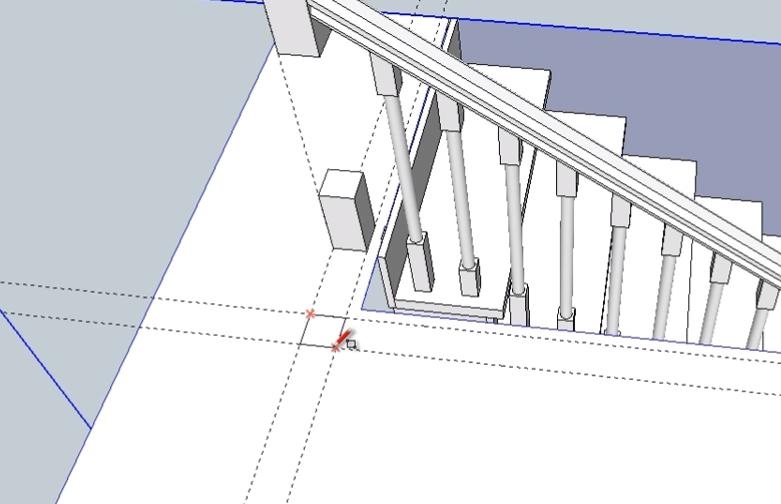

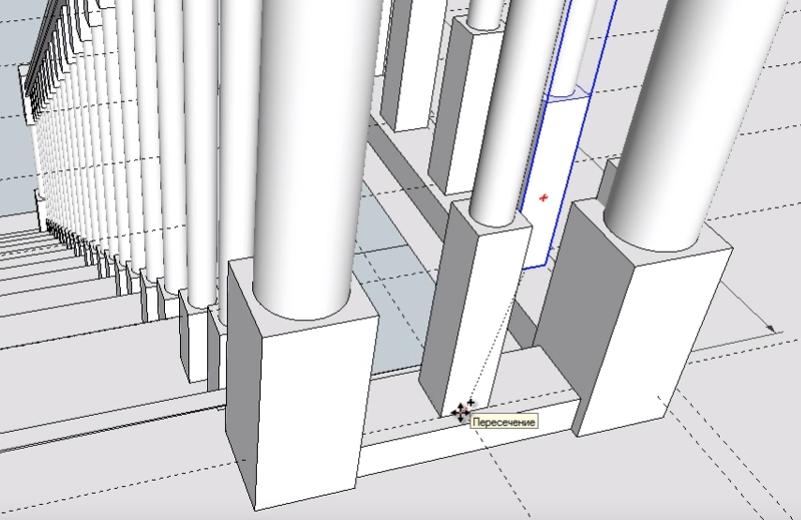

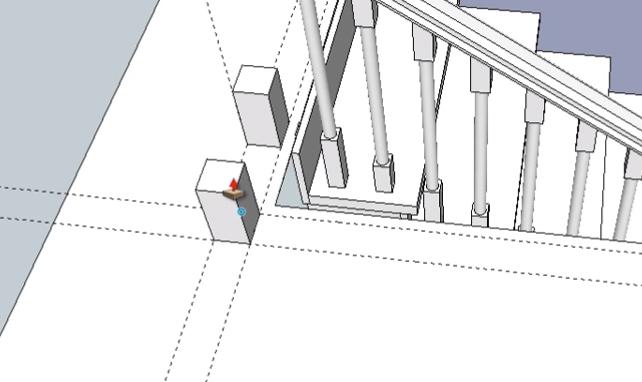

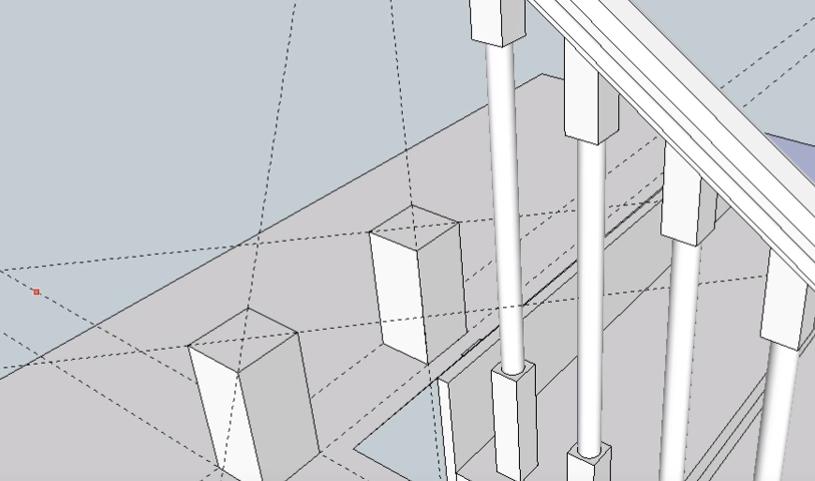

С помощью диагональных вспомогательных линий находим центр каждого из оснований двух опорных столбов.

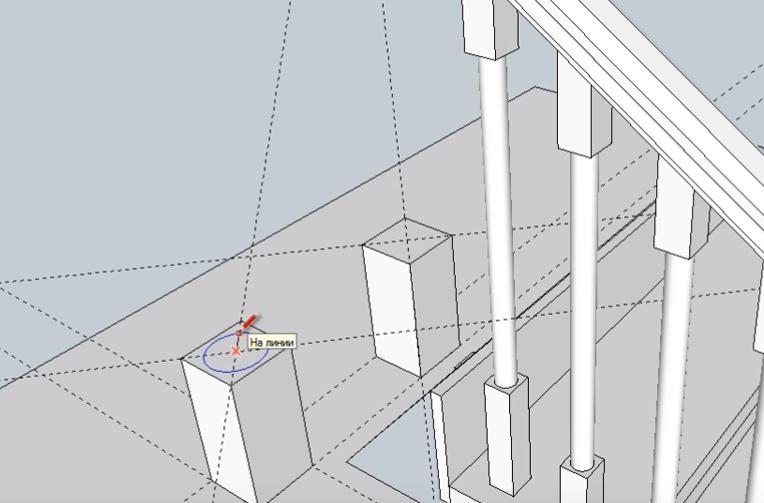

Чертим окружности.



lampОбязательно обращаем внимание на радиус, чтобы он был одинаковый у обоих опорных столбов.

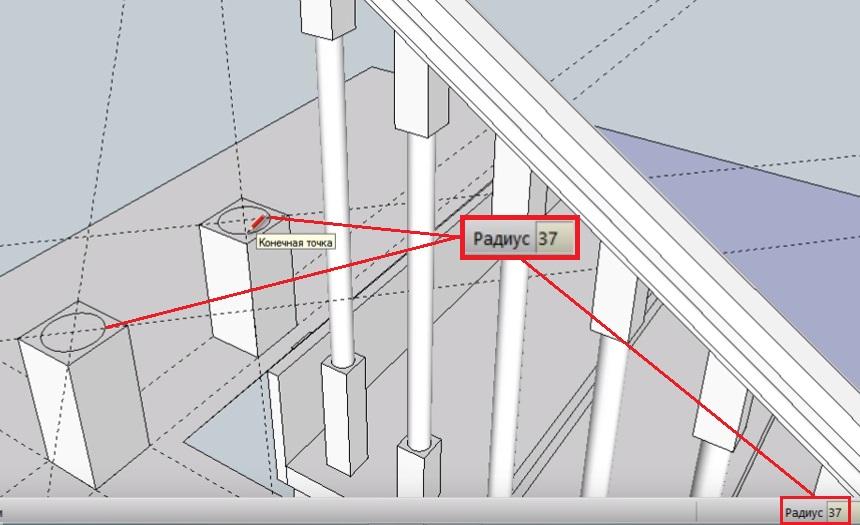

В нашем случае мы делаем радиус 37 мм.

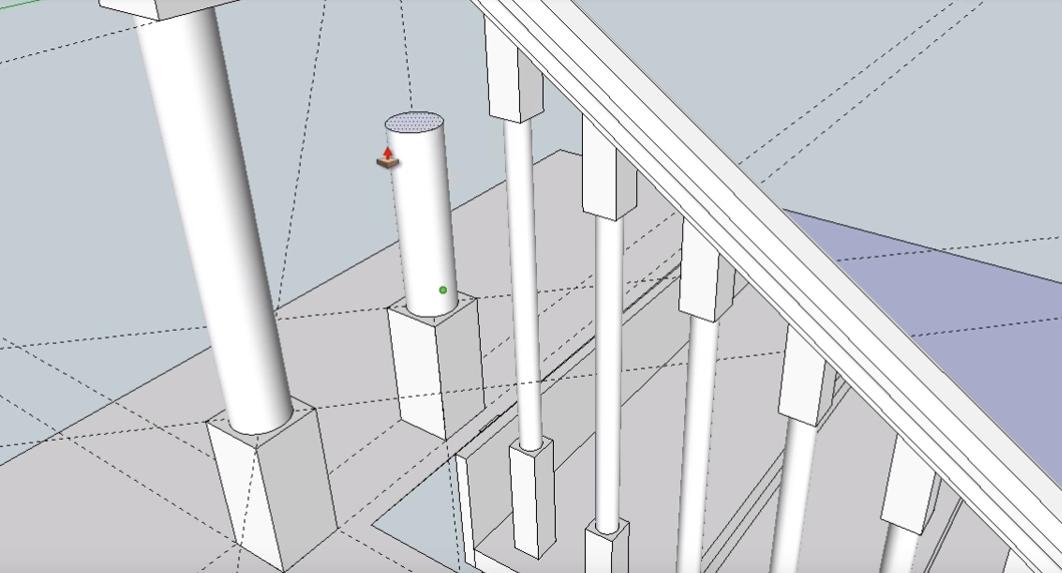

Поднимаем средние части опорных столбов.

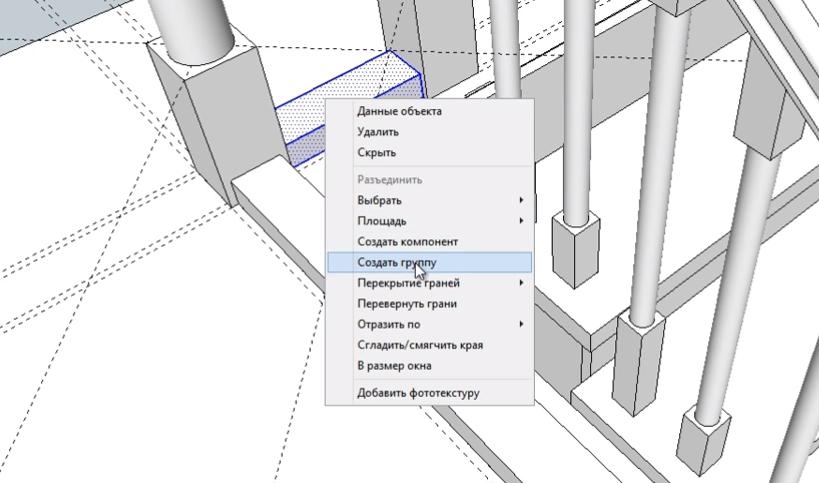

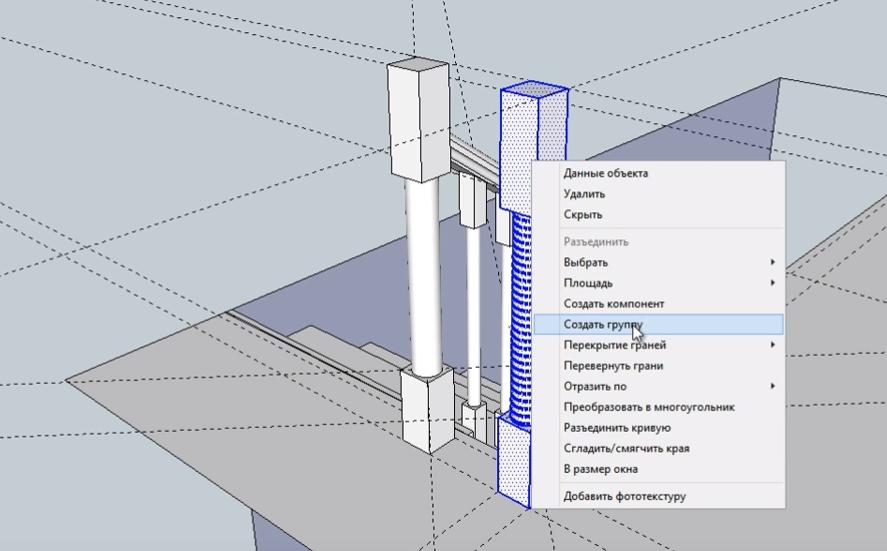

Из каждого опорного столба создаем группу.




Устанавливаем подперильный брус и поручни балюстрады.

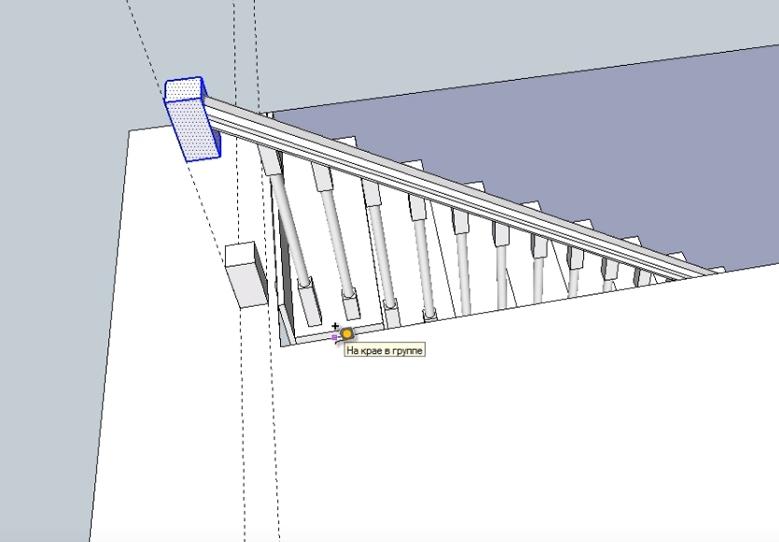

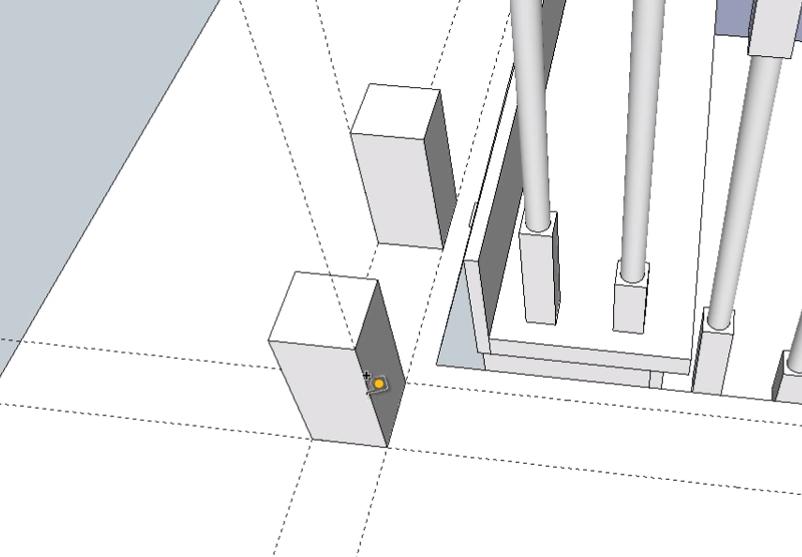

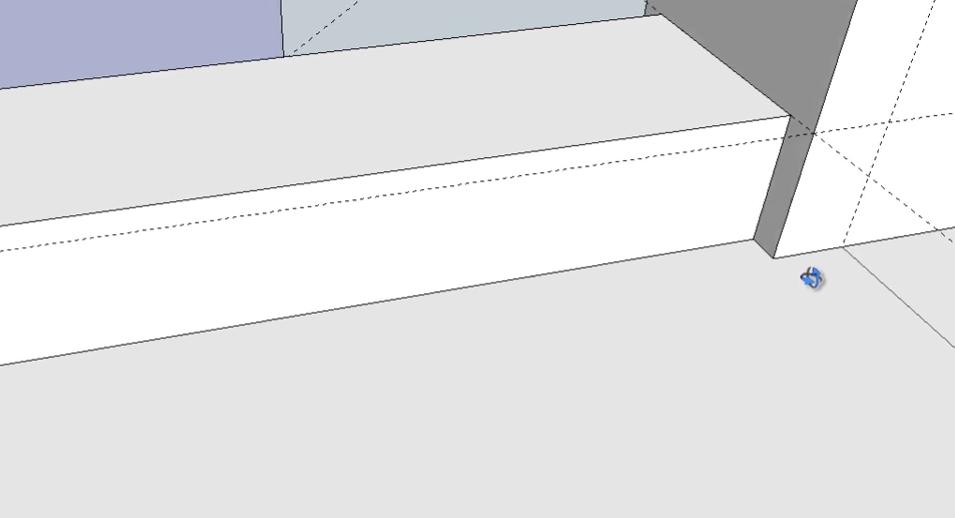

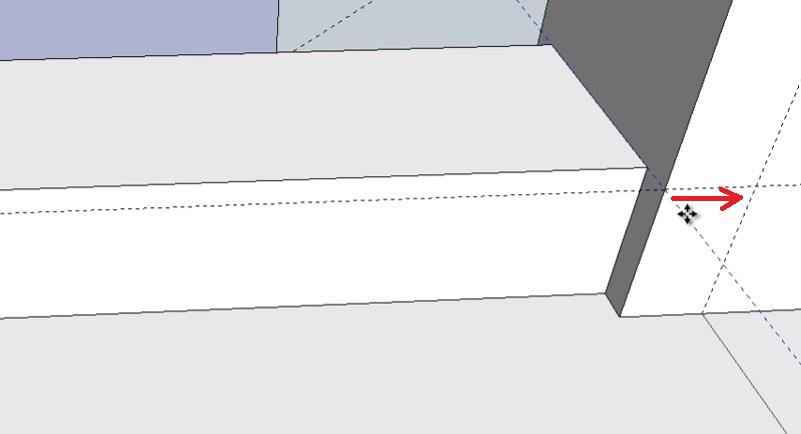

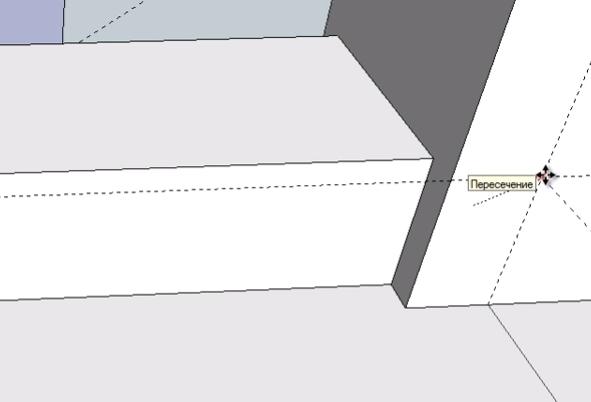

Чтобы начать устанавливать собственно балюстраду, нужно поставить последний опорный столб. Копируем один из опорных столбов и переносим его к стене, где оканчивается лестничный проем.

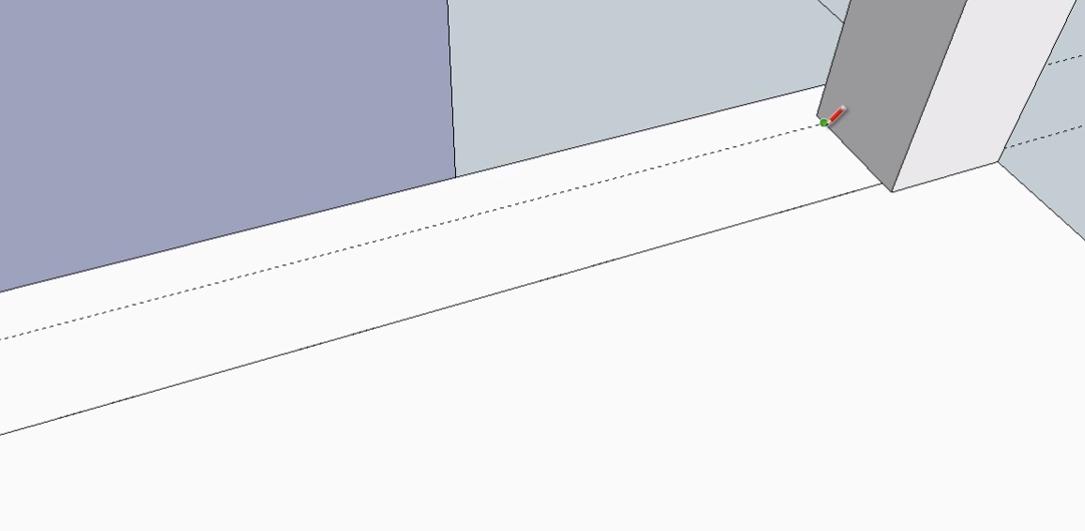

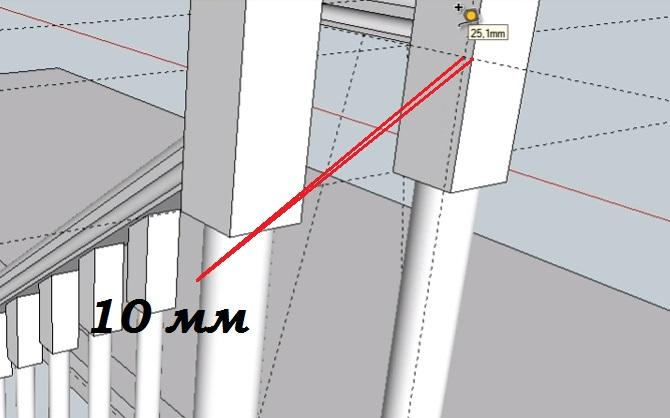

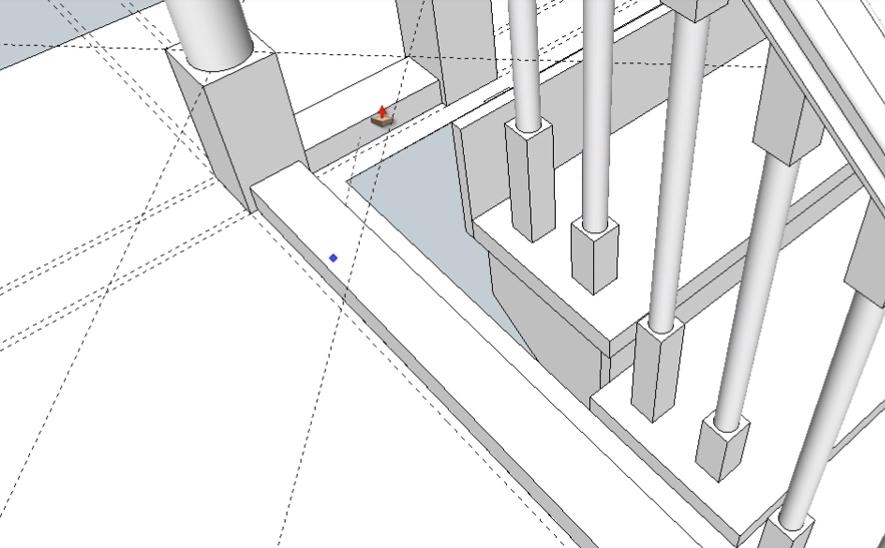

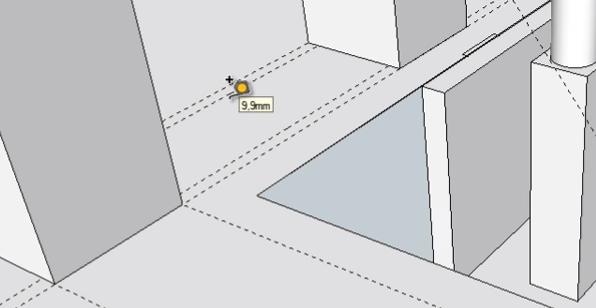

Внутрь от вспомогательных линий, обозначающих края опорных столбов, откладываем еще две линии на расстоянии по 10 мм.

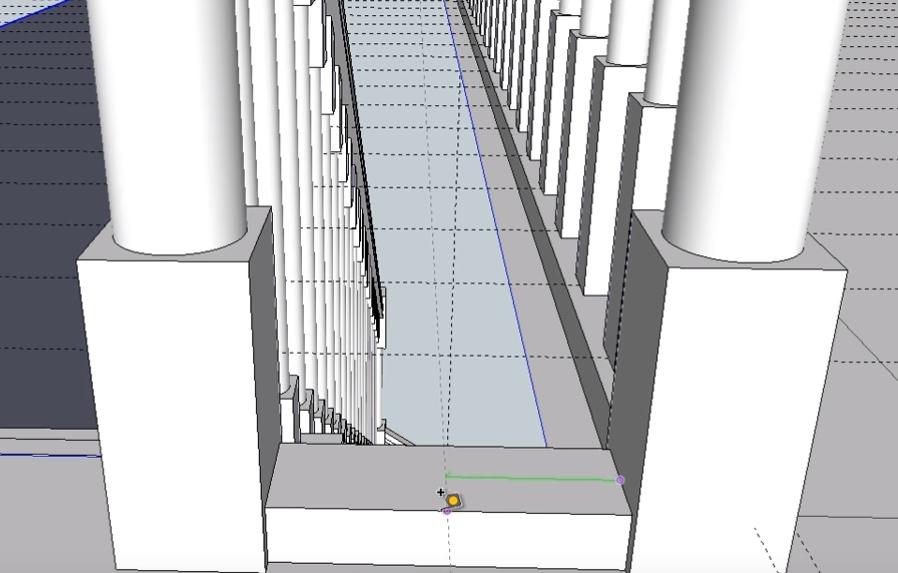

Такие же линии проводим между двумя опорными столбами у начала лестницы.




По обозначенным контурам чертим линии.

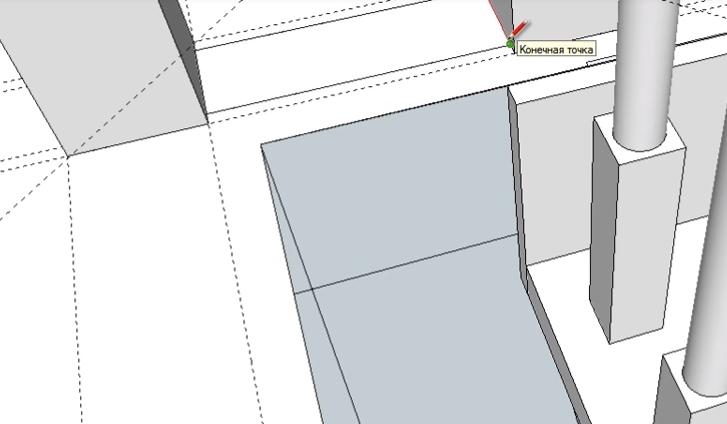

Выделяем получившуюся плоскость.



То же самое проделываем по линиям между двумя дальними столбами балюстрады.

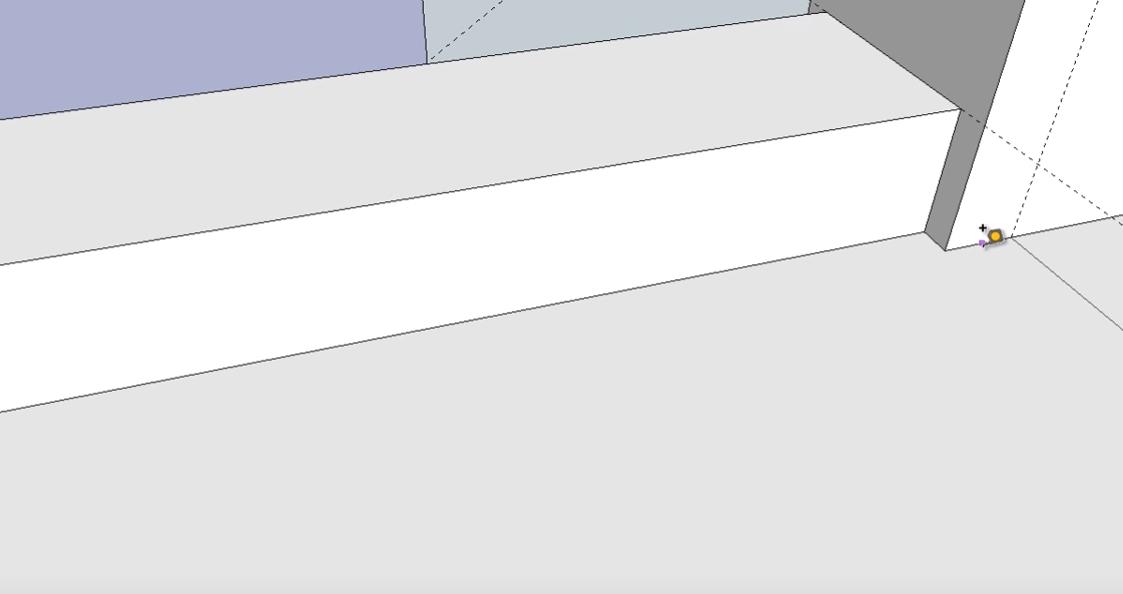

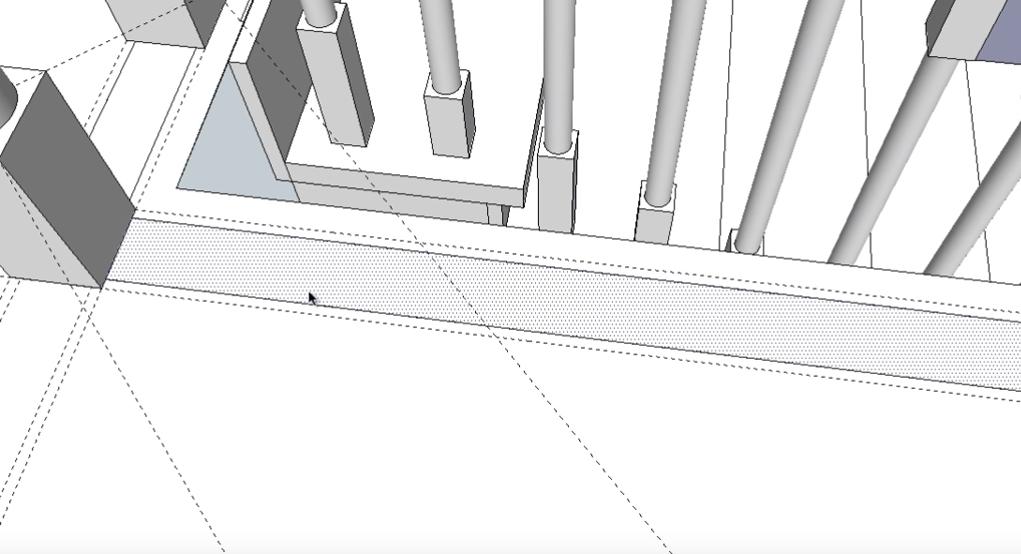

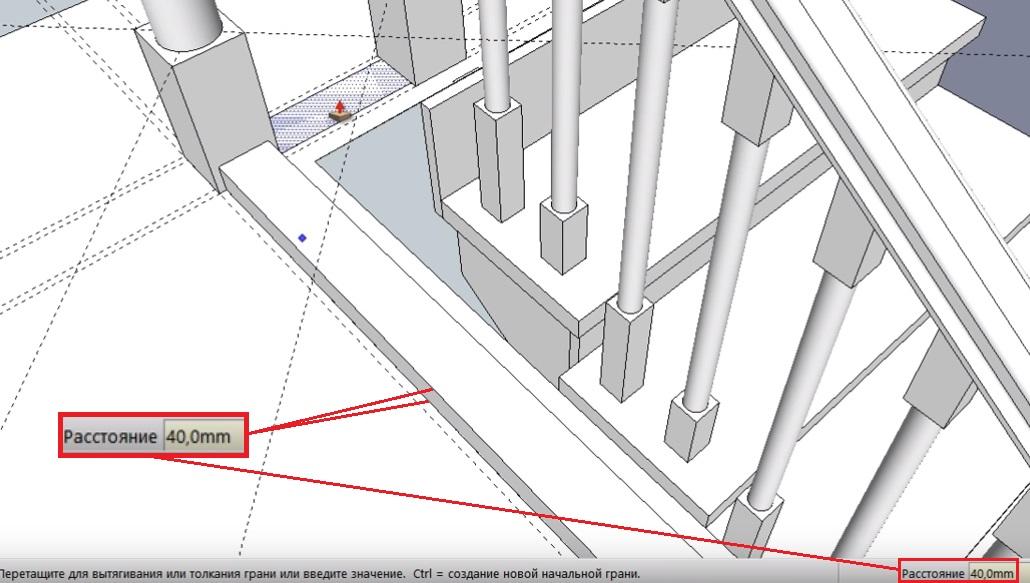

Поднимаем эти плоскости на 40 мм и получаем подперильный брус.

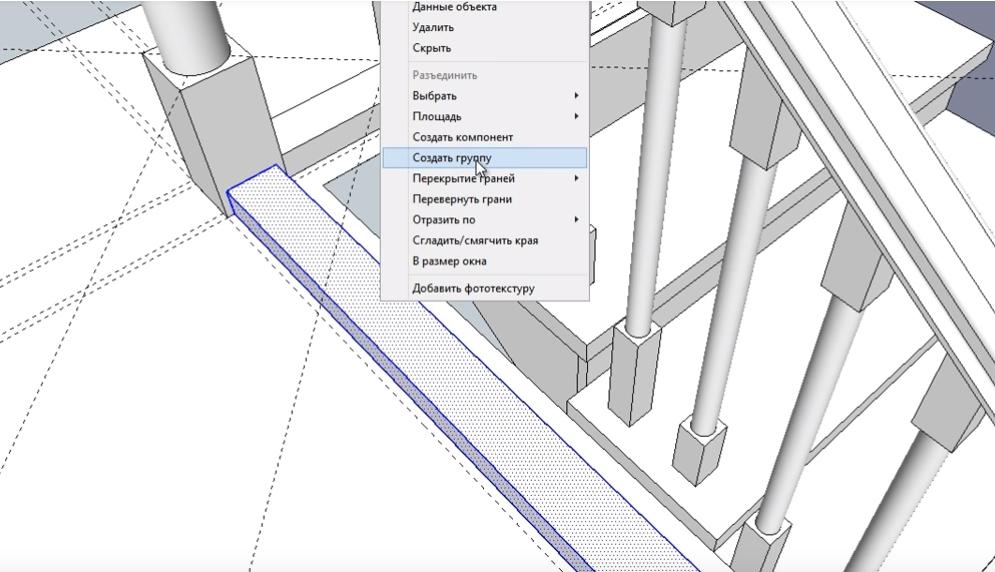

Как обычно, группируем новые созданные элементы лестницы.






Теперь нам необходимо установить поручень. Его ширина составляет 70 мм, поэтому от одной из сторон верхней части опорного столба балюстрады откладываем 10 мм (90 мм - 700 мм = 20 мм и 20 мм / 2 = 10 мм).

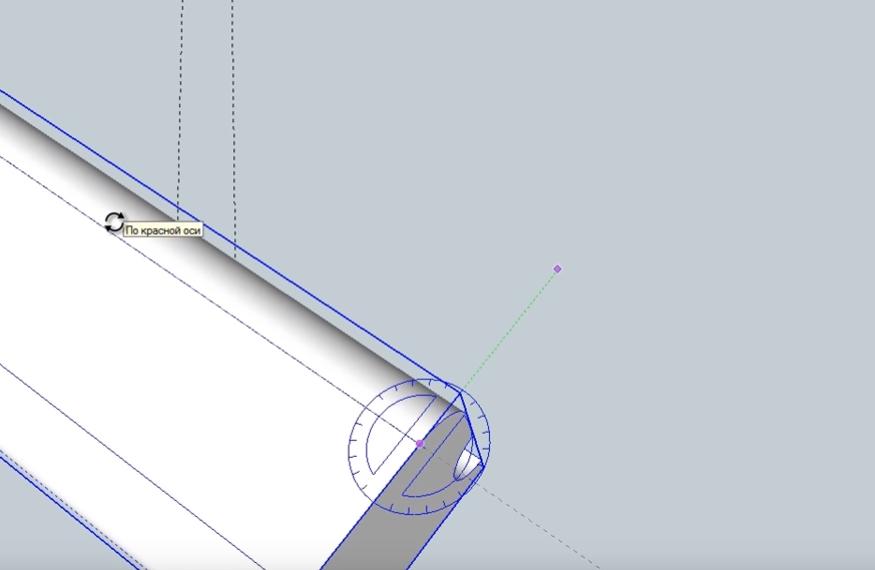

Возвращаемся к нашей заготовке - поручню, который мы поворачивали на 90⁰, чтобы установить на нижний пролет лестницы, и снова поворачиваем на 90⁰.

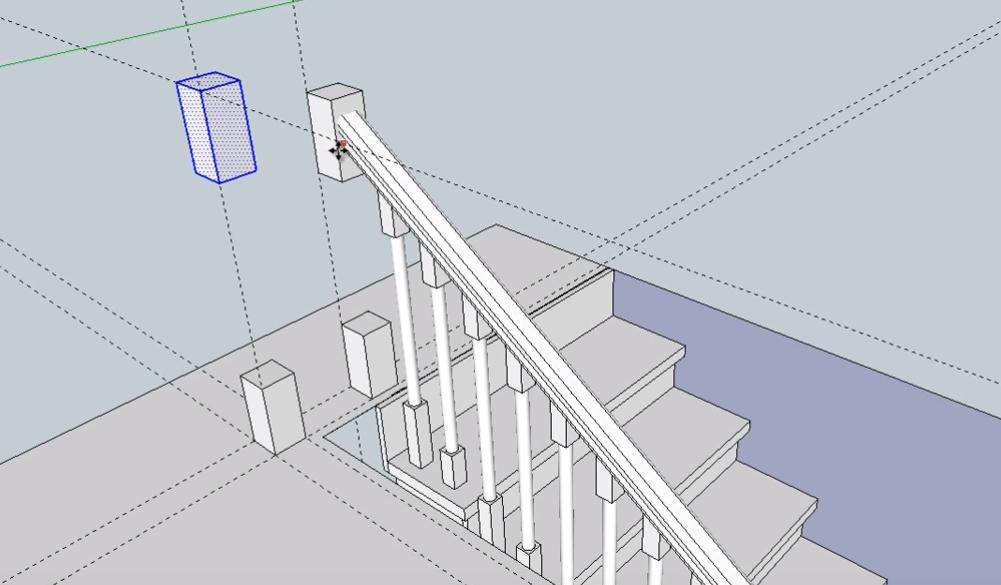

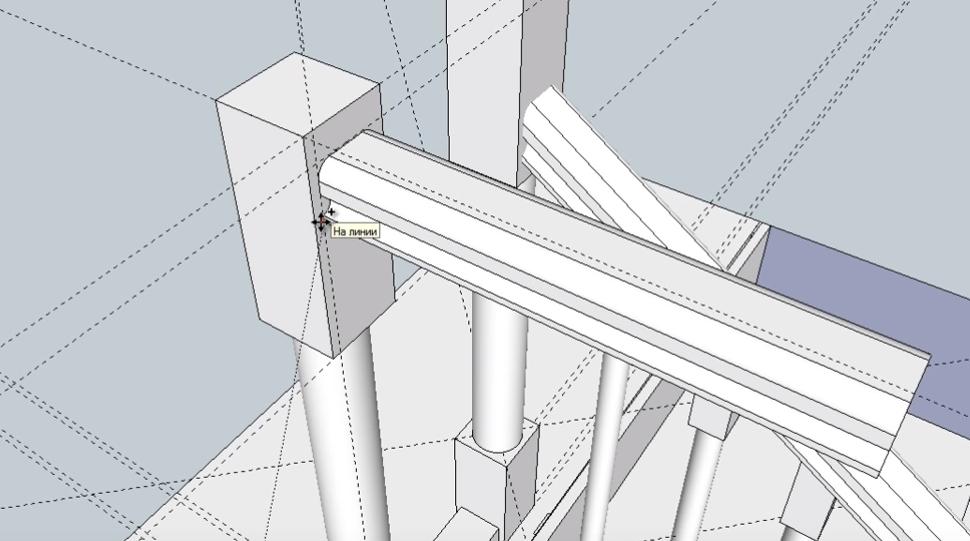

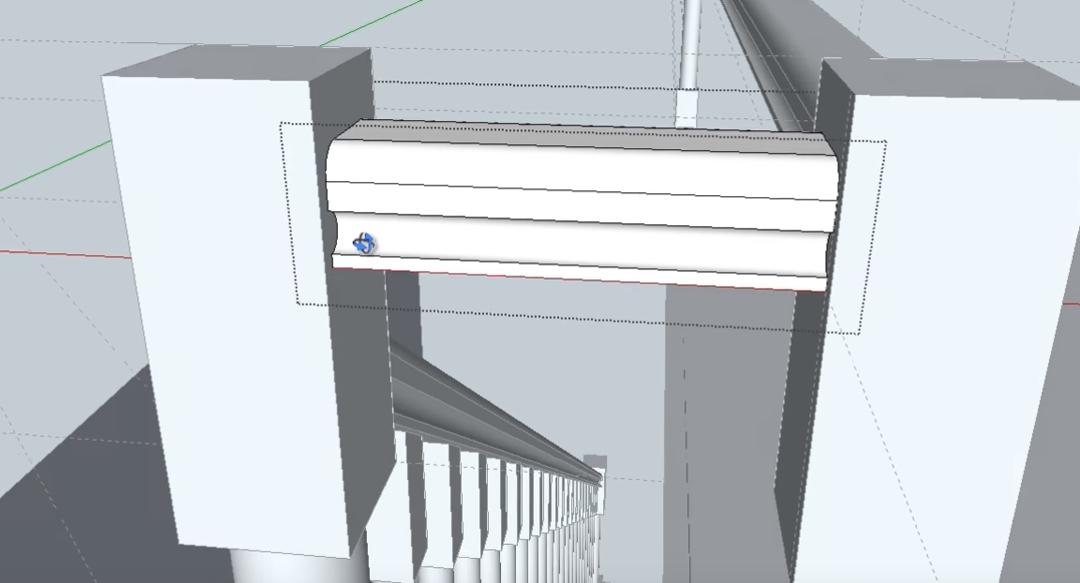

Копируем его и крепим к опорному столбу к месту пересечения ранее прочерченных вспомогательных линий.

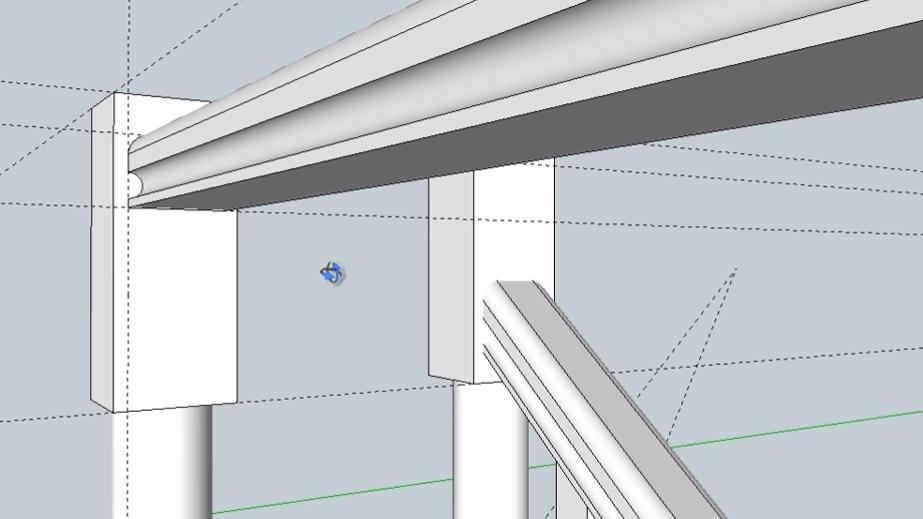

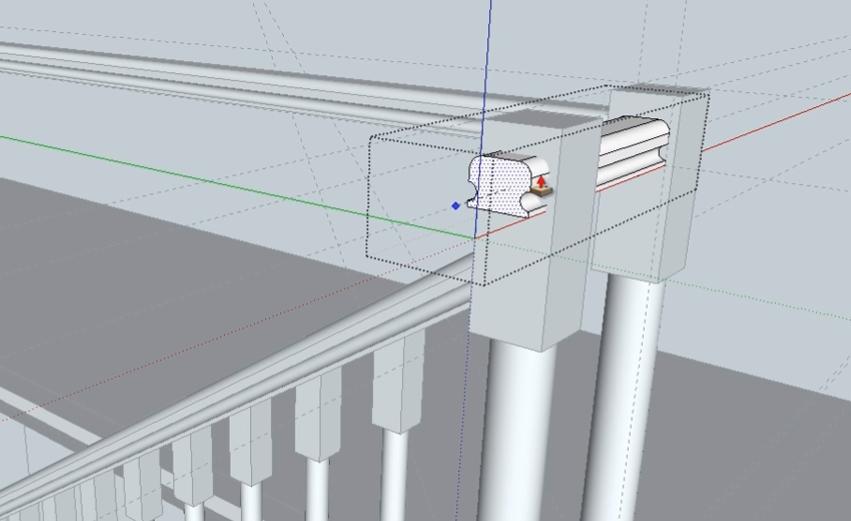

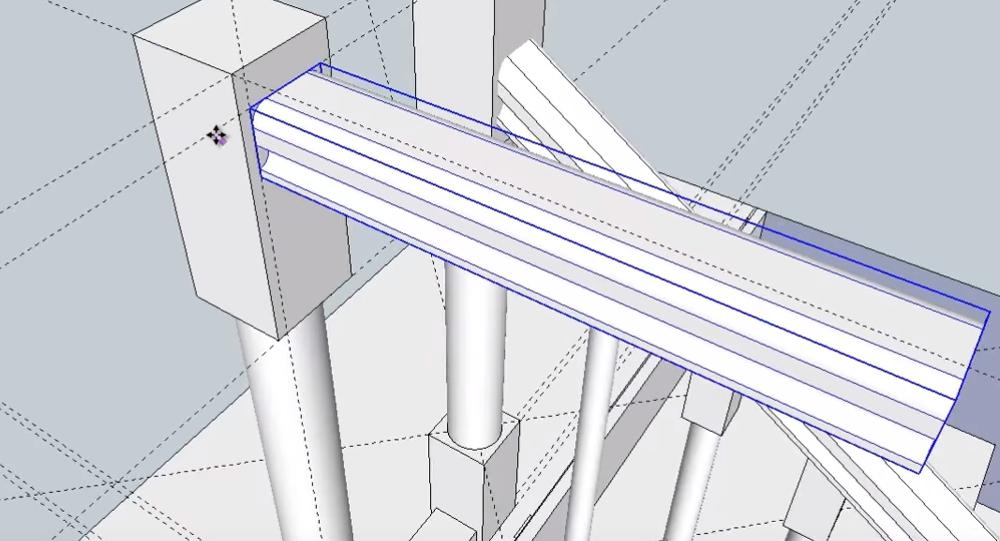

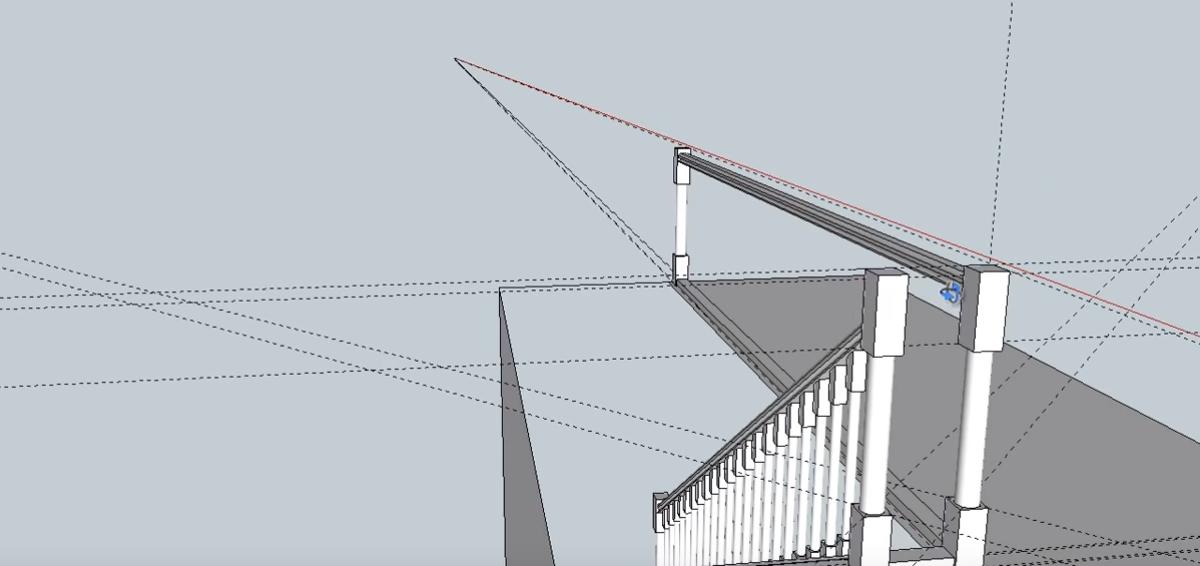

При помощи инструмента Push-Pull удлиняем поручень перил балюстрады до соединения с опорным столом у стены.




Теперь надо установить короткий поручень между близлежащими опорными столбами в начале лестницы.

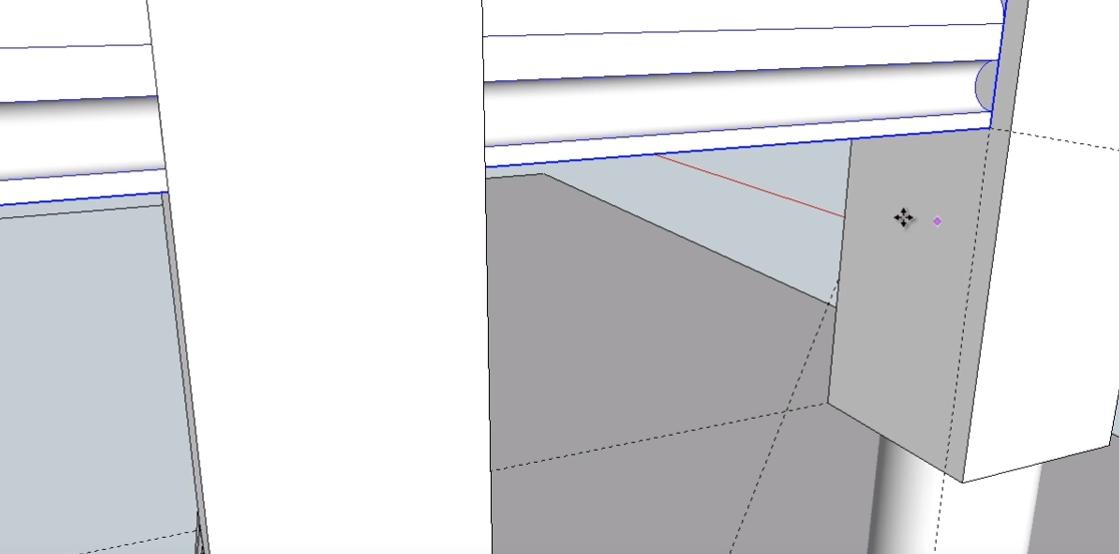

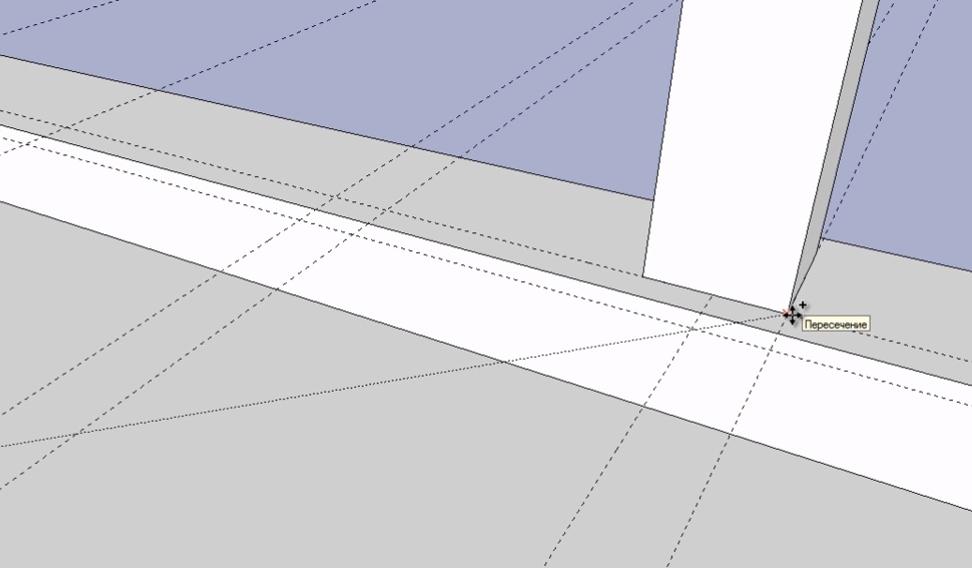

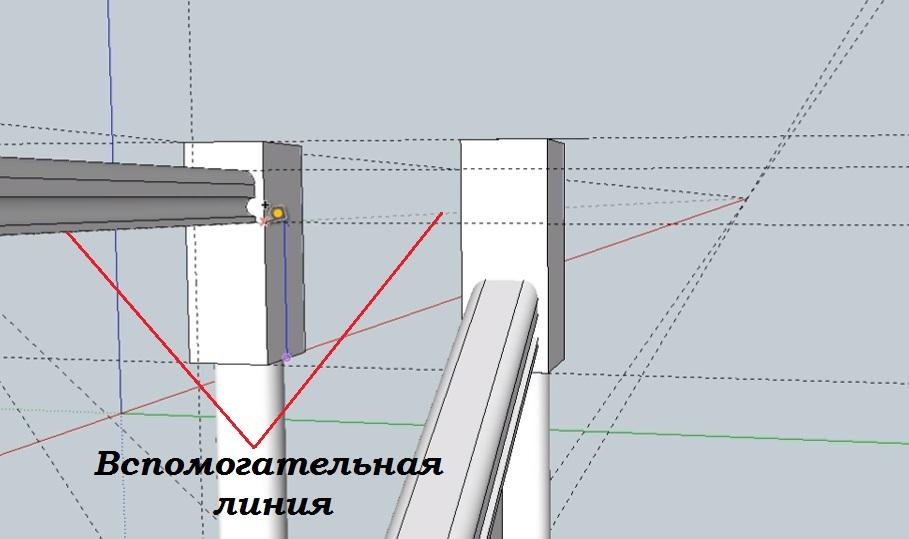

Проводим две вспомогательные линии по нижнему краю уже установленного поручня, чтобы получить место, где будет крепиться соединительный поручень между двумя близлежащими столбам.

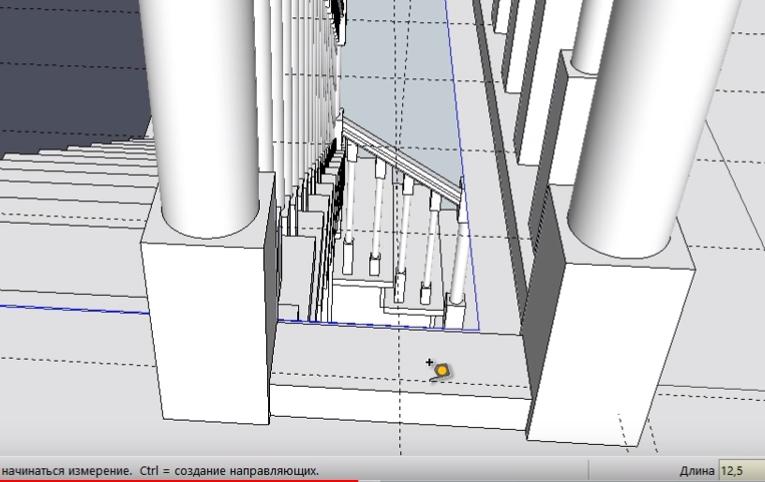

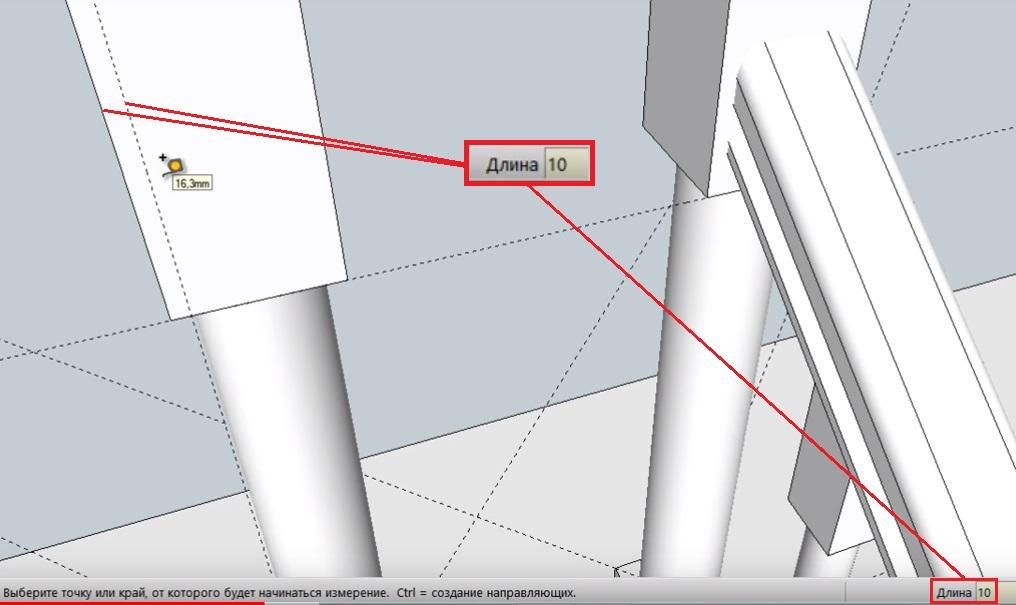

На одном из опорных столбов проводим вспомогательную линию на расстоянии 10 мм от края, чтобы установить поручень ровно посередине.

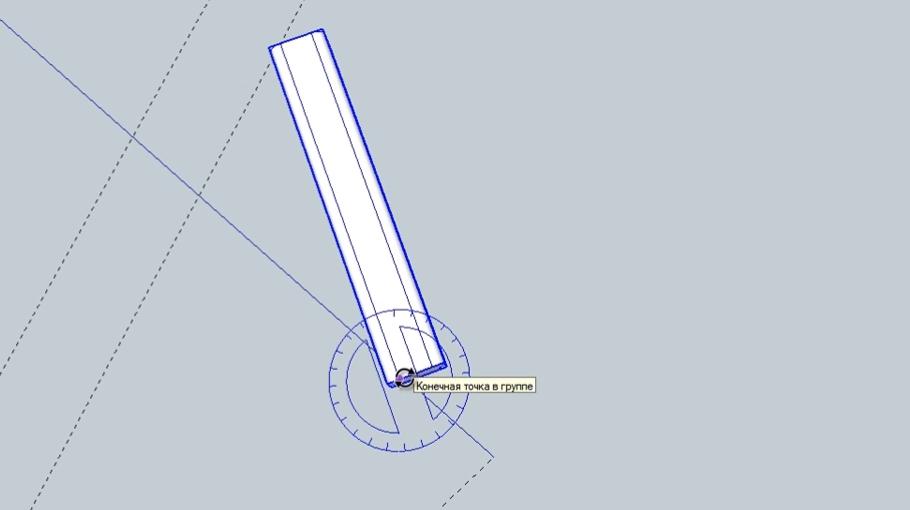

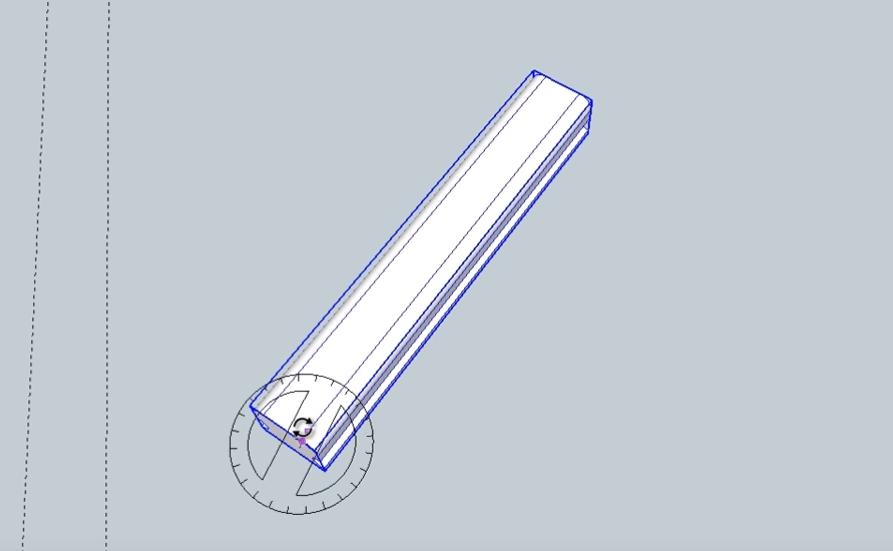

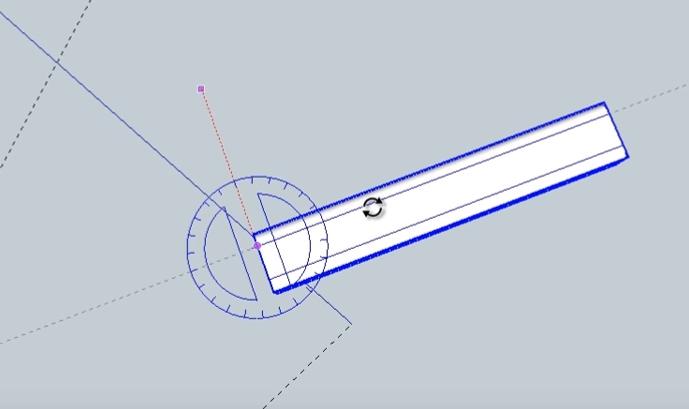

Еще раз поворачиваем на 90⁰ заготовку поручня.






Устанавливаем поручень на место пересечения вспомогательных линий.




Убираем выступающую часть перил.





Расстанавливаем балясины балюстрады лестницы на втором этаже

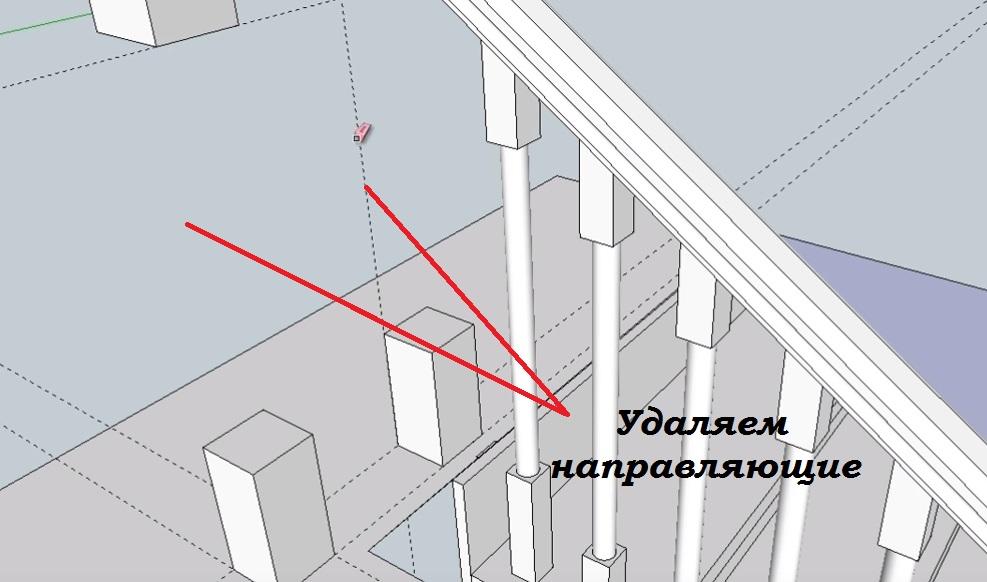

Удаляем все ненужные направляющие.

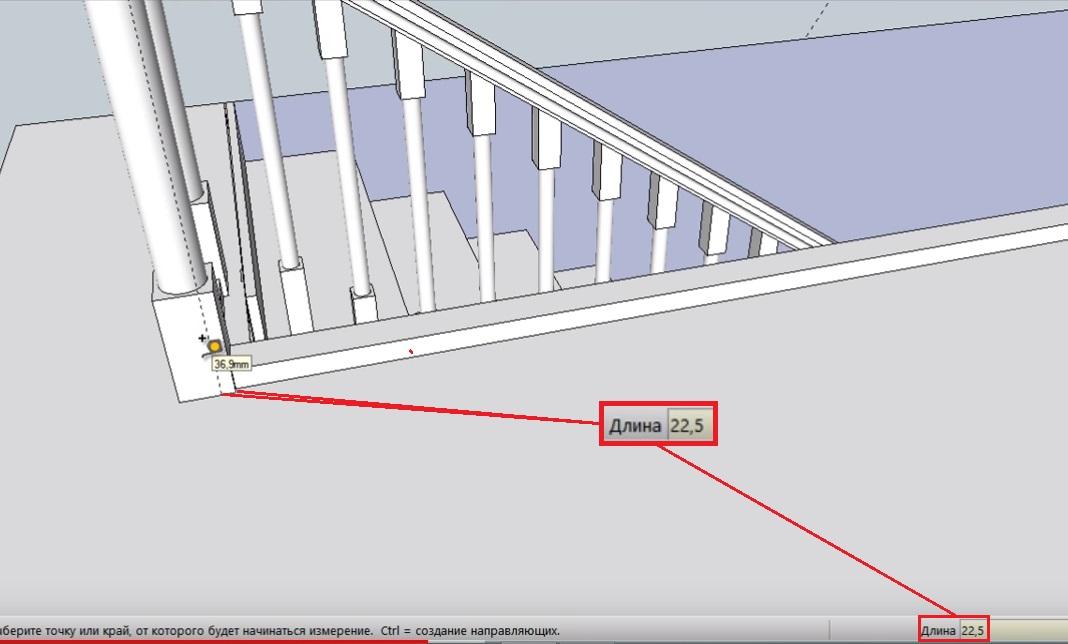

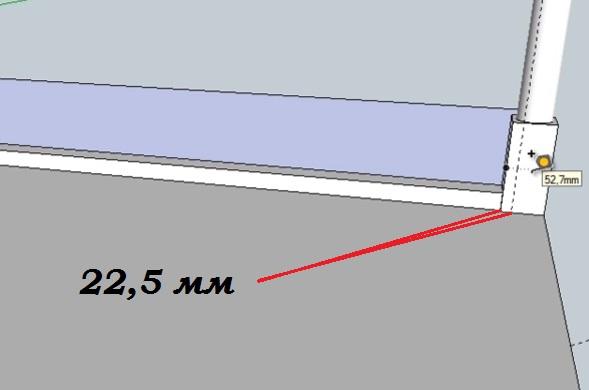

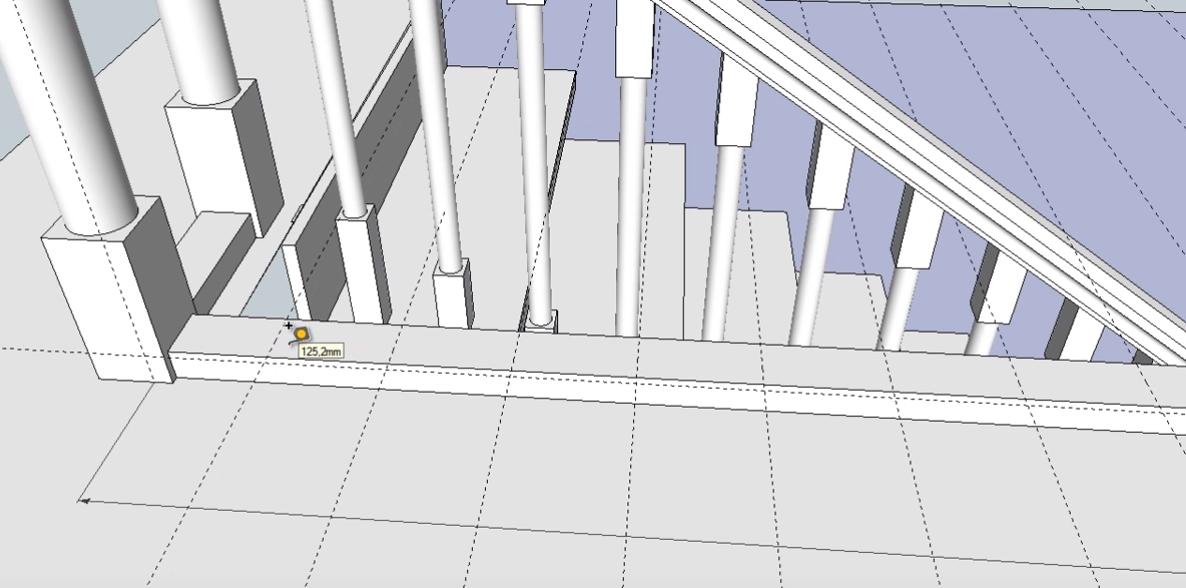

Чтобы расставить балясины по всему расстоянию балюстрады, увеличиваем расчетное расстояние подступенного бруса на 22,5 мм (половина толщины балясины) с каждой стороны.

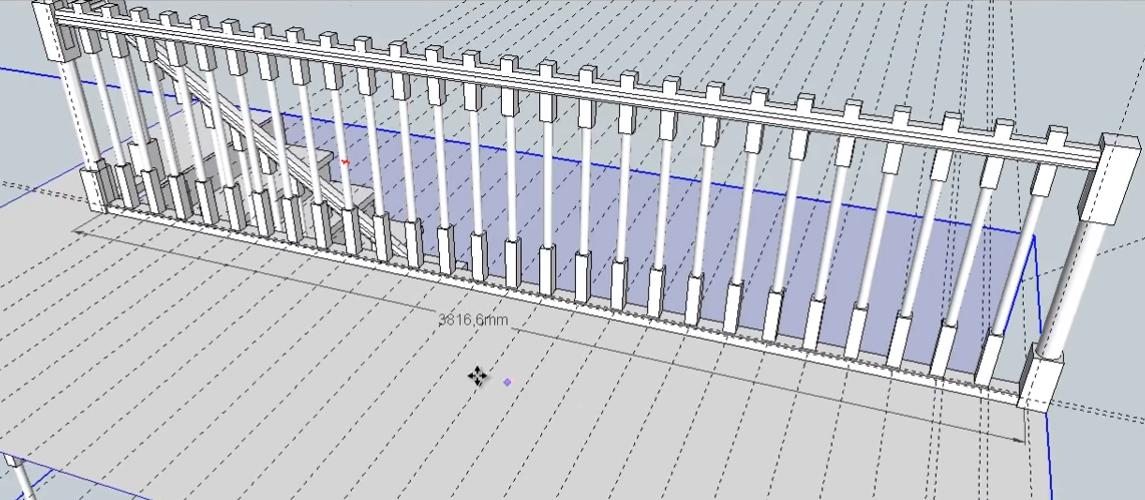

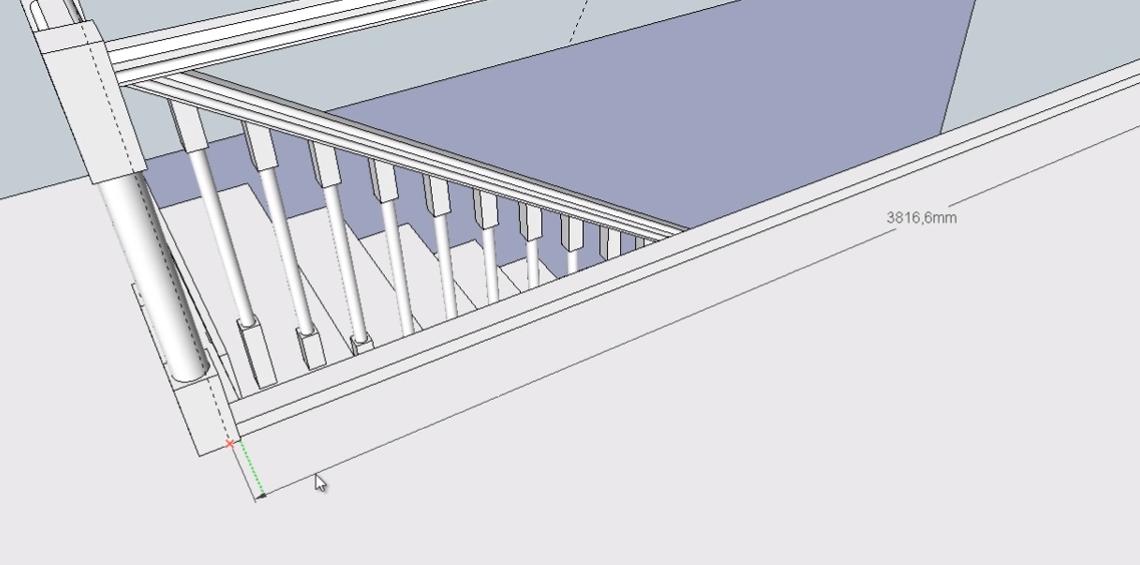

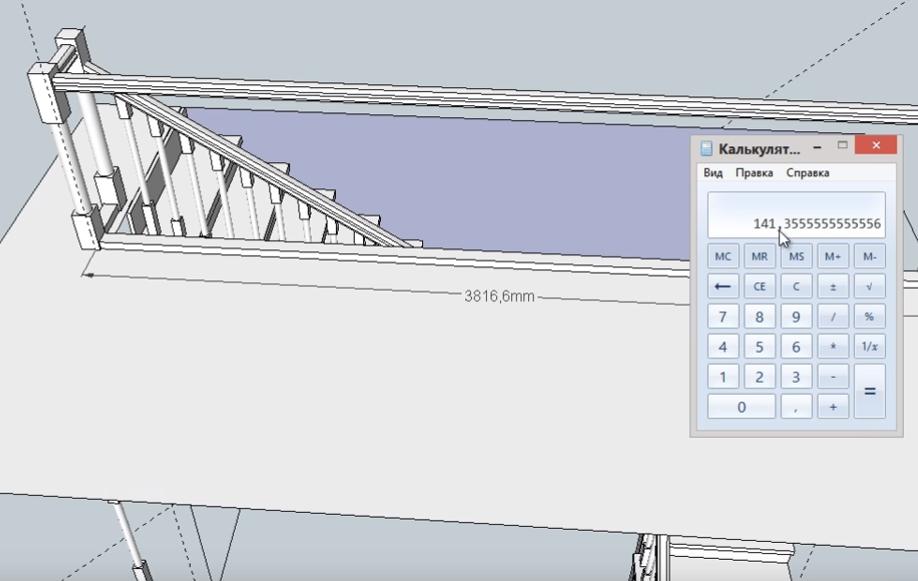

Замеряем получившееся расстояние и получаем 3816,6 мм.



lampРасстояние между балясинами должно быть не более 150 мм.

Поэтому берем калькулятор и делим 3816,6 на 27.




Получаем 141,35 мм. Округляем до 141,4 мм.




Проводим направляющую линию по верхнему краю подперильного бруса у пристенного столба.




Верхнюю плоскость подперильного бруса отмечаем вспомогательной линией на пристенном опорном столбе.




Перемещаем направляющую из места соединения подперильного бруса с опорным столбом в точку расчетного расстояния балюстрады, на котором мы будем расстанавливать балясины.

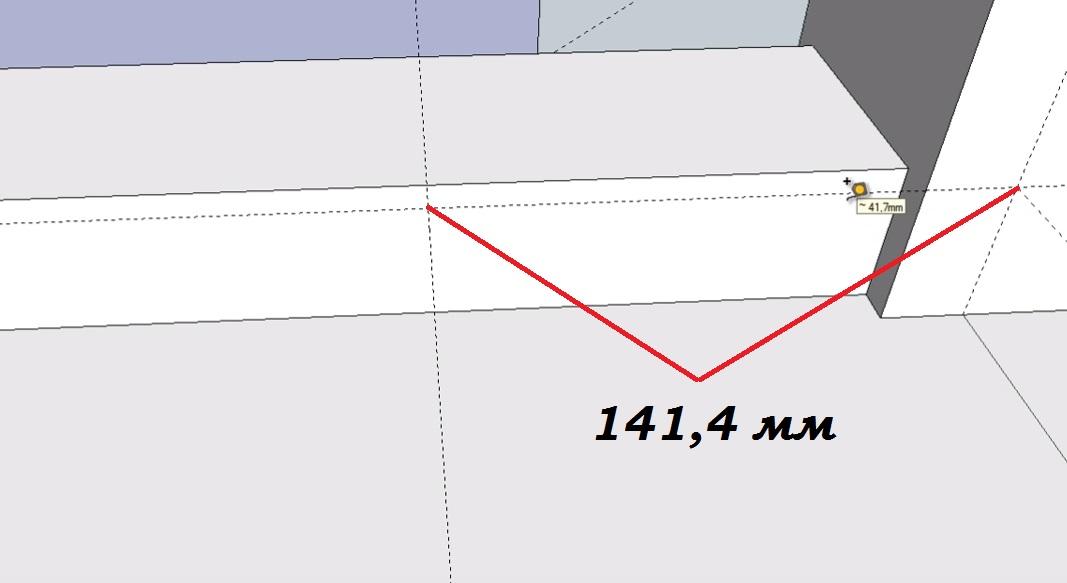

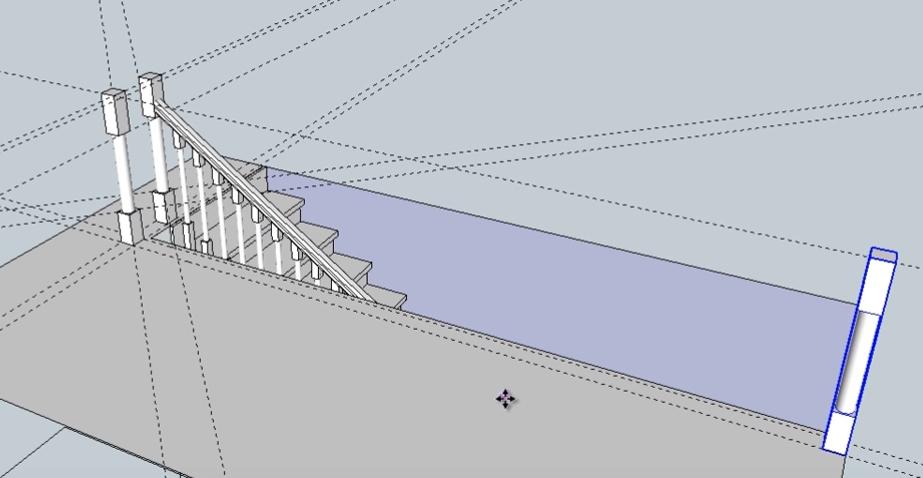

Теперь последовательно начинаем откладывать это расстояние - 141,4 мм по поверхности подперильного бруса от начальной точки до противоположного опорного столба.

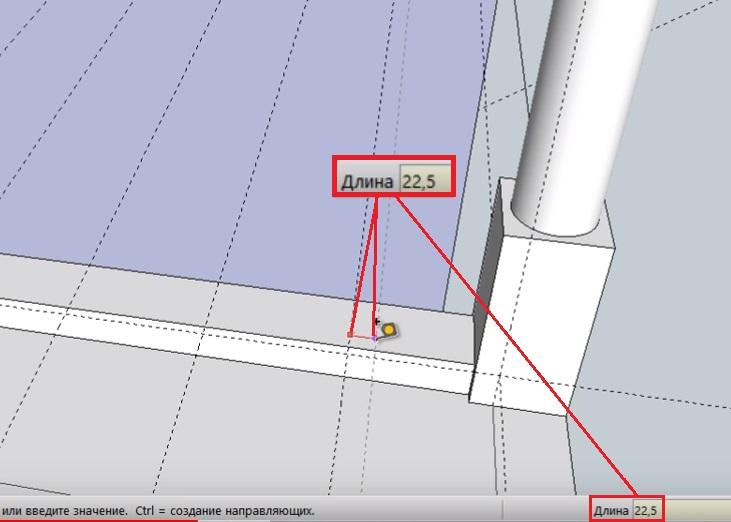

Откладываем дополнительные вспомогательные линии. Одну на расстоянии 22,5 мм от нарисованных линий, обозначающих середину балясин (достаточно сделать это на одном отрезке для установки двух балясин).

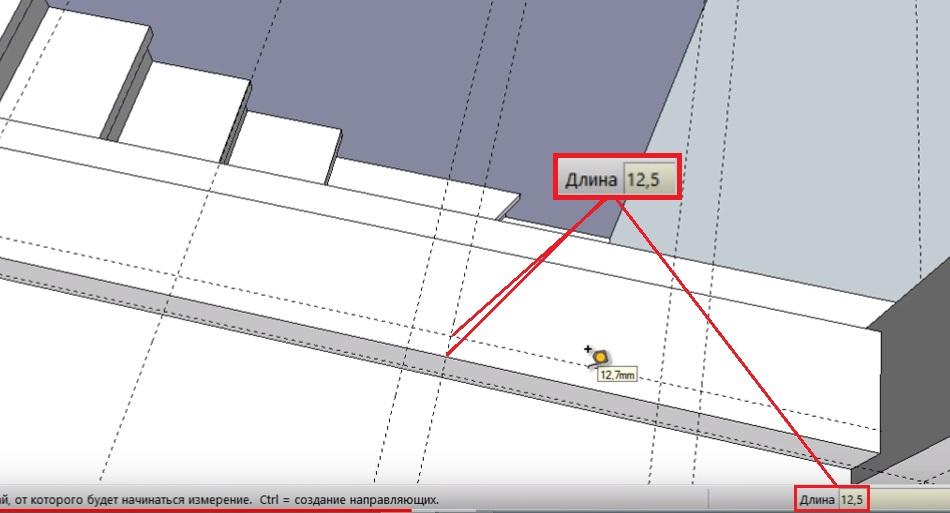

И вторую на расстоянии 12,5 мм от бокового края подперильного бруса.

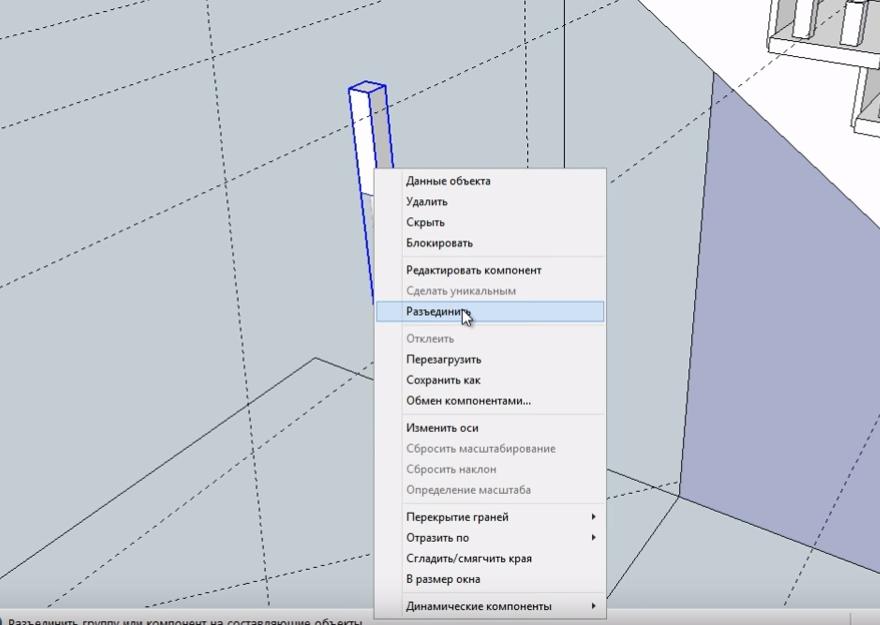

Разъединяем балясину, которую мы делали раньше.




И создаем из нее новый компонент, допустим, под № 12.

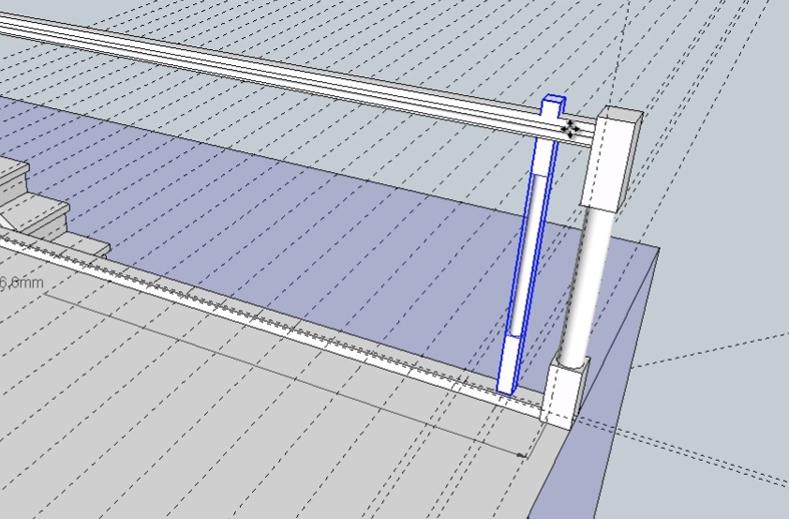

Копируем этот компонент, переносим в верхнюю часть чертежа и устанавливаем на пересечение вспомогательных линий.

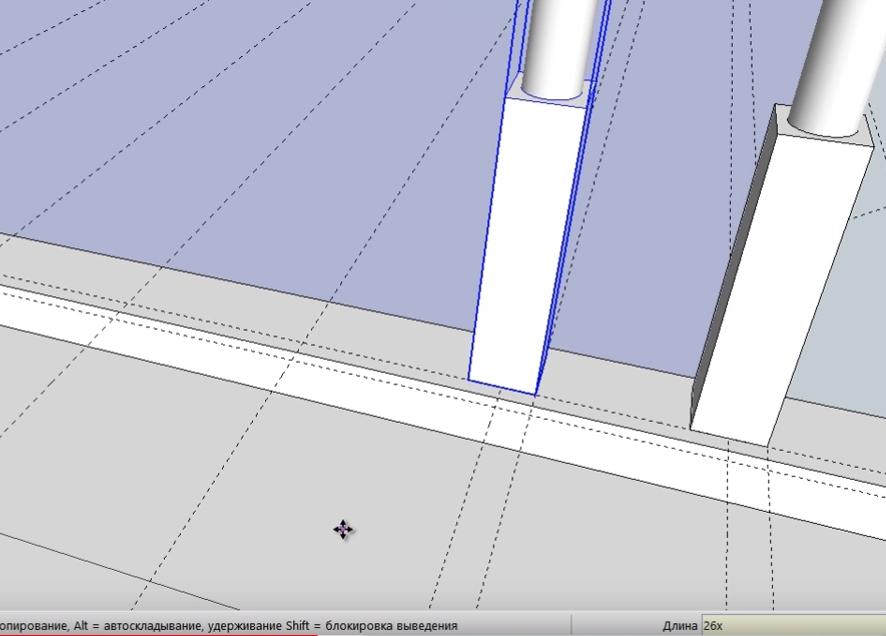

Копируем эту балясину, устанавливаем ее рядом и в окно размеров вводим команду “26х” в латинской раскладке.



Все остальные балясины установятся автоматически по уже сделанной разметке.




На подперильном брусе между близлежащими столбами находим середину. В программе эта точка находится автоматически и подкрашивается зеленым цветом.




Опять откладываем вспомогательную линию на 12,5 мм.

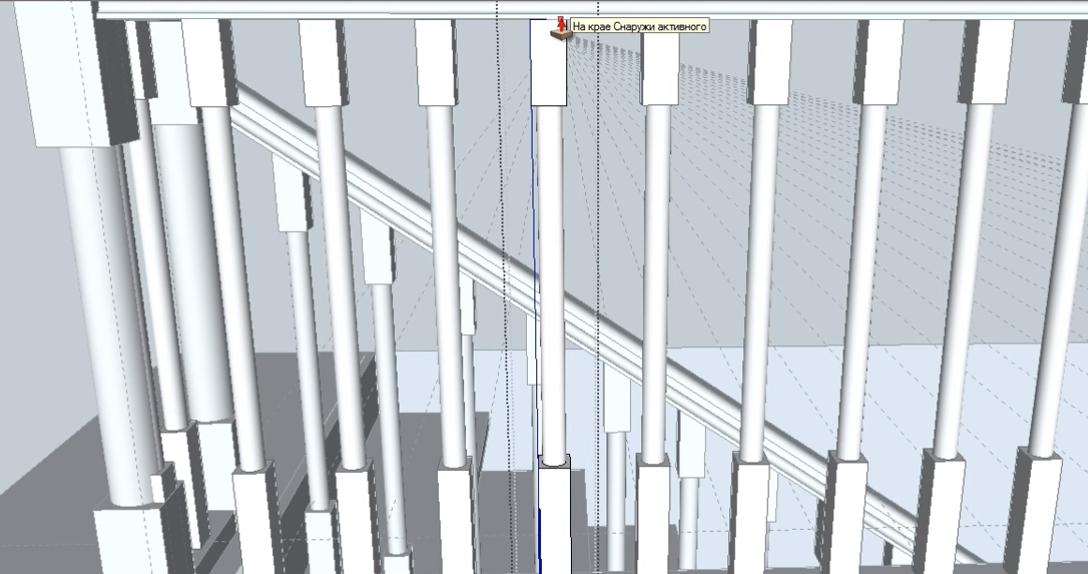

Копируем одну из балясин и устанавливаем ее по центру.

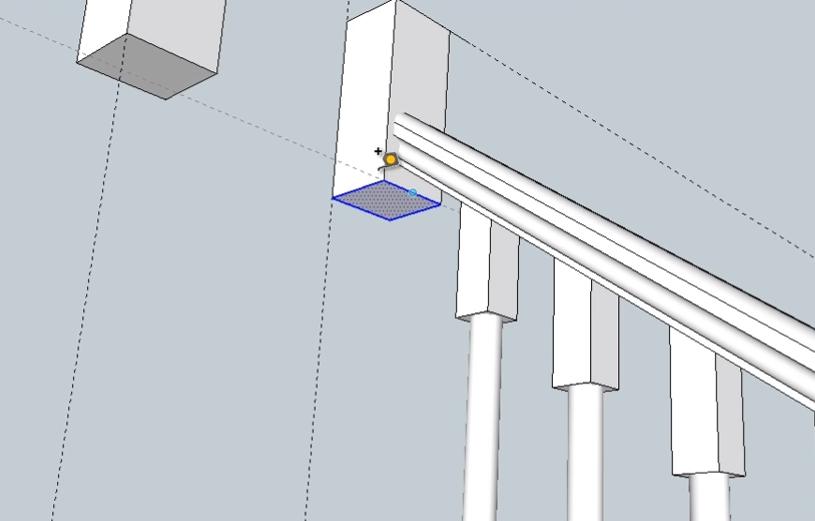

Чтобы убрать выступающие поверх поручня части балясин, достаточно выделить всего лишь одну из них.

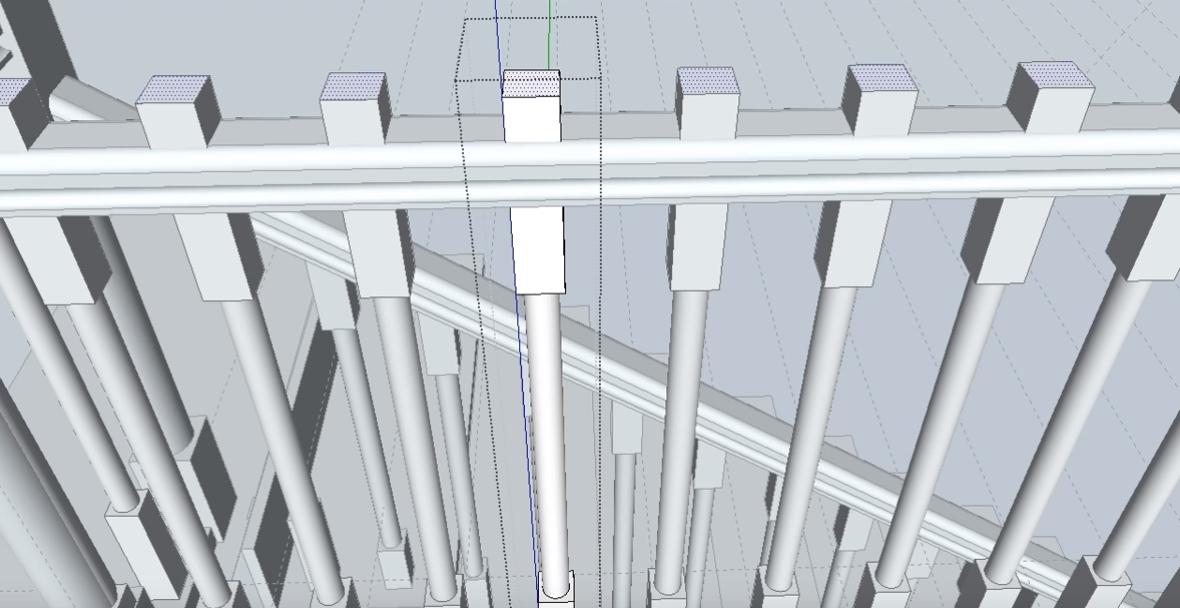

И при помощи инструмента Push-Pull укорачиваем данный компонент, а вместе с ним и все его копии, до нижнего края поручня.

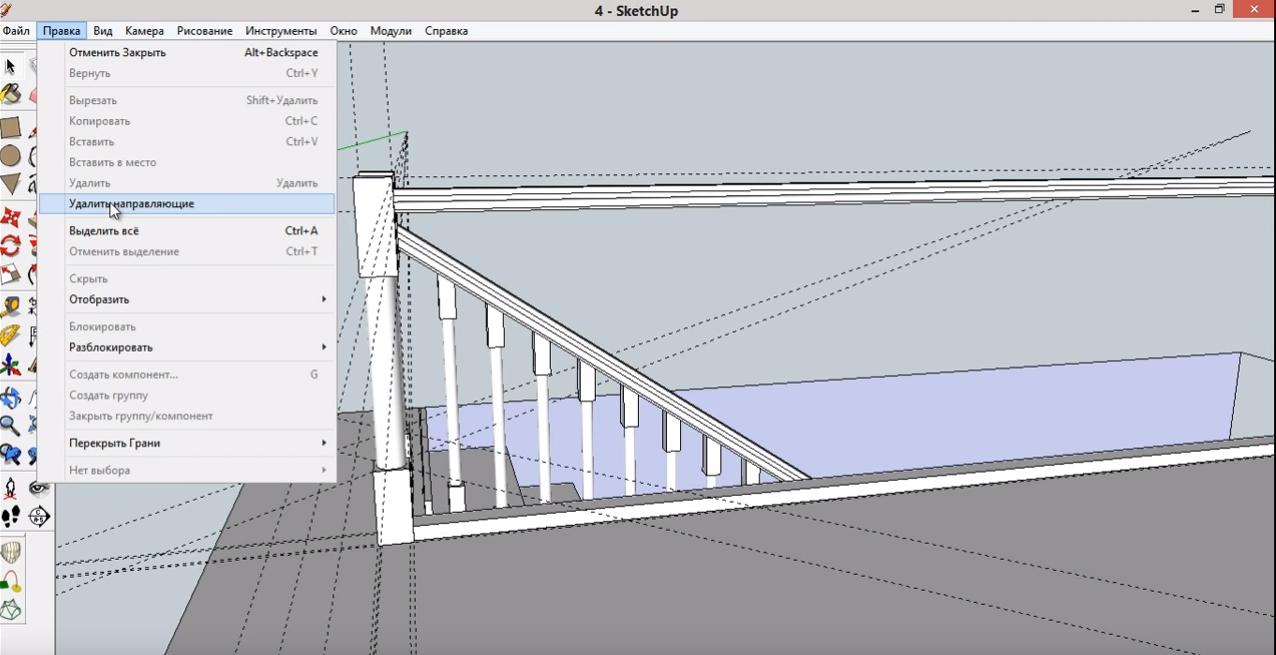

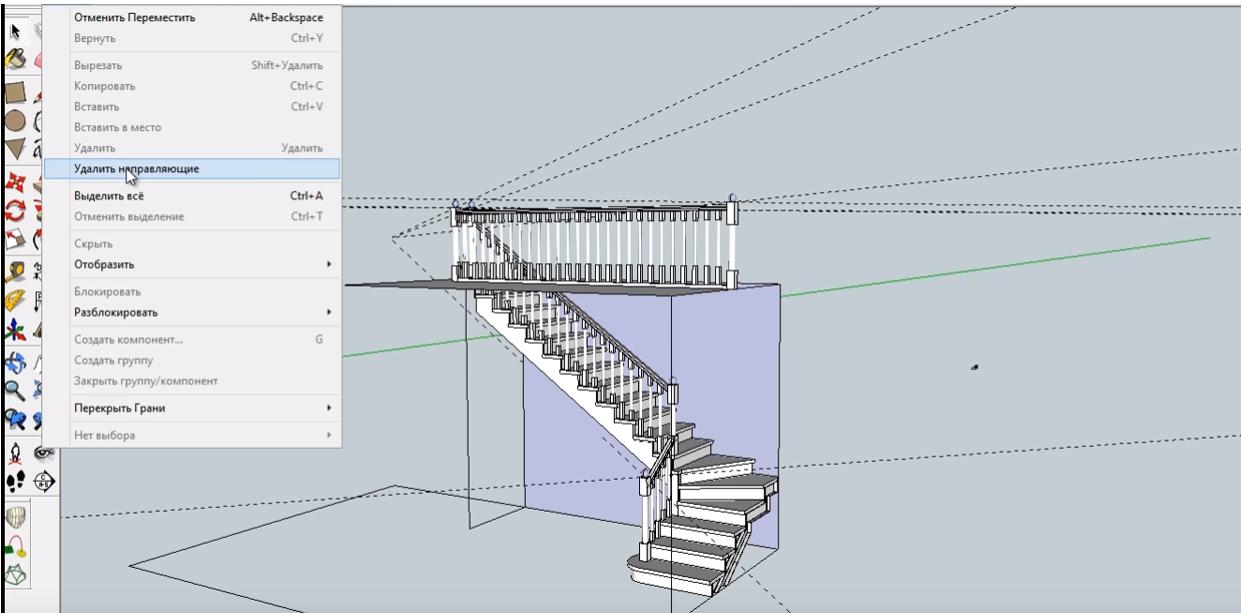

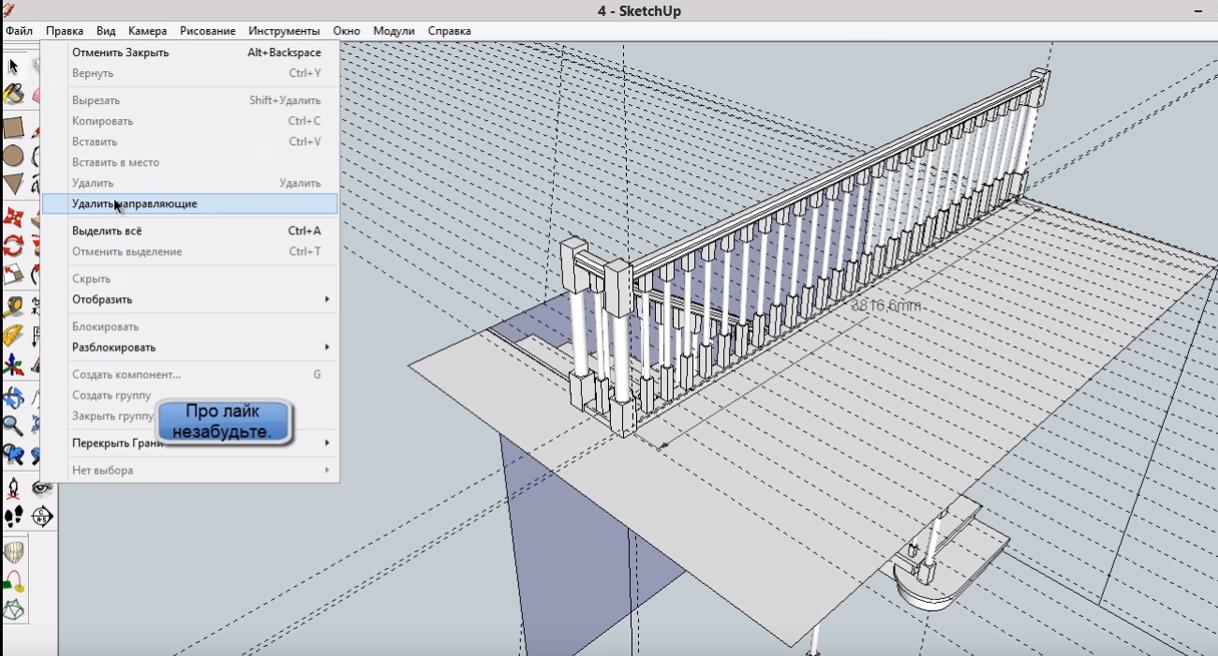

Балюстрада готова и можно удалить все направляющие.

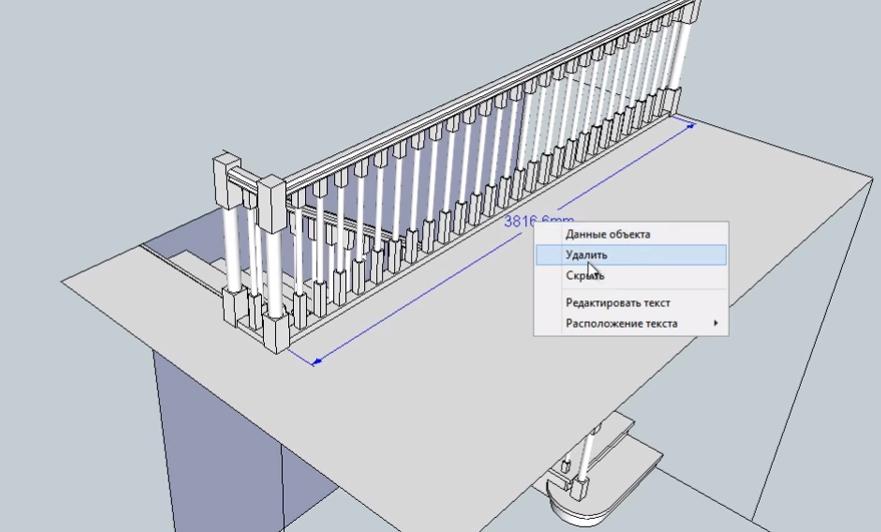

Также удаляем элемент “Замер расстояния”.

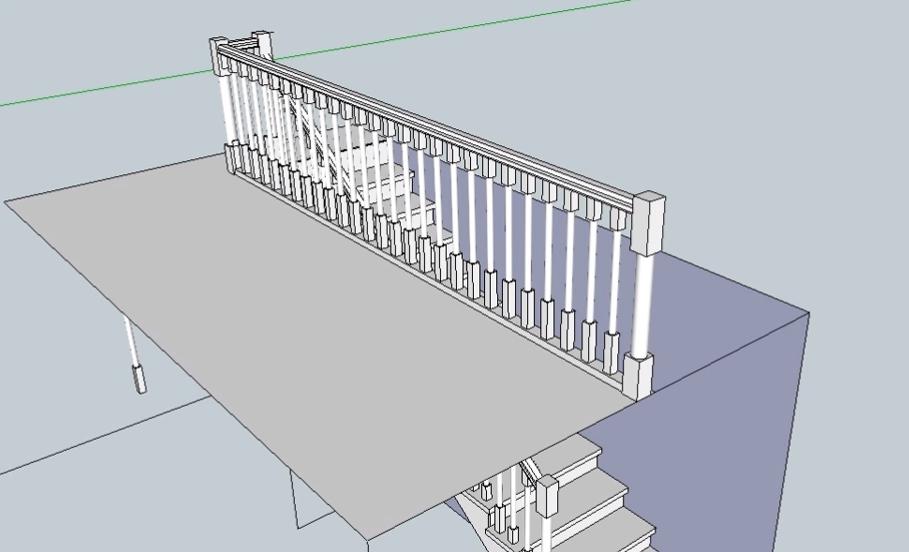

У нас получилась такая балюстрада.



Декорируем столбы лестницы шарами.


Сверху на столбах в качестве элемента декора обычно устанавливаются шары.

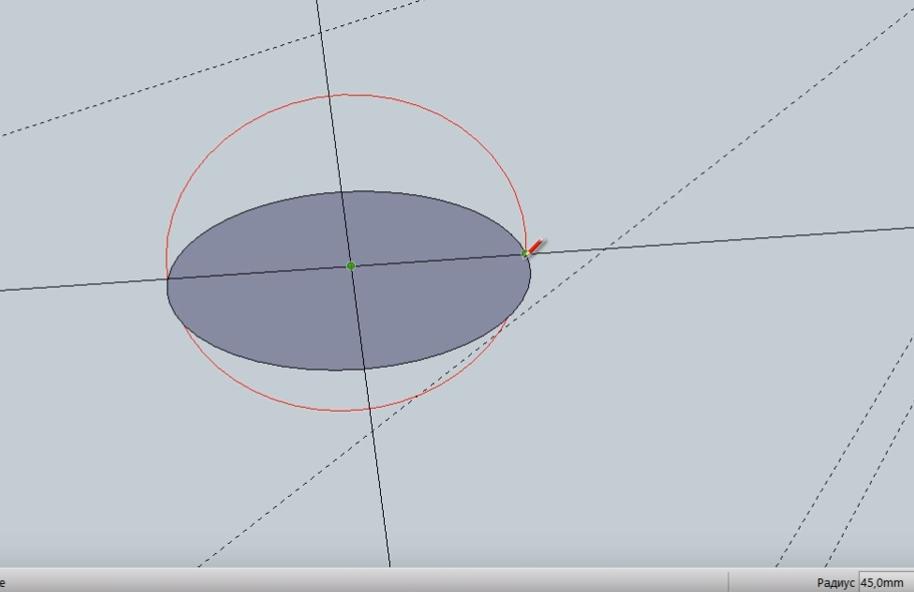

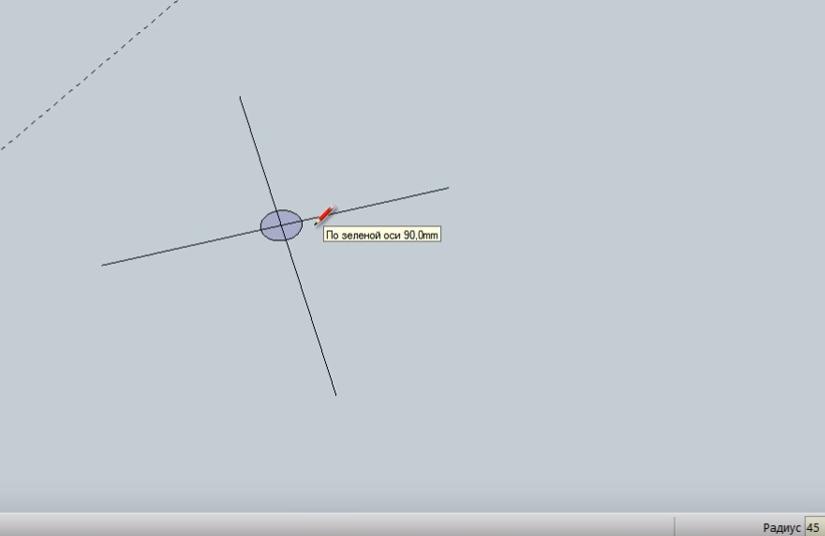

Чтобы сделать 3D-модель шара, в любом месте рабочего стола чертим перекрестие из линий, и из его центра рисуем круг с радиусом 45 мм.

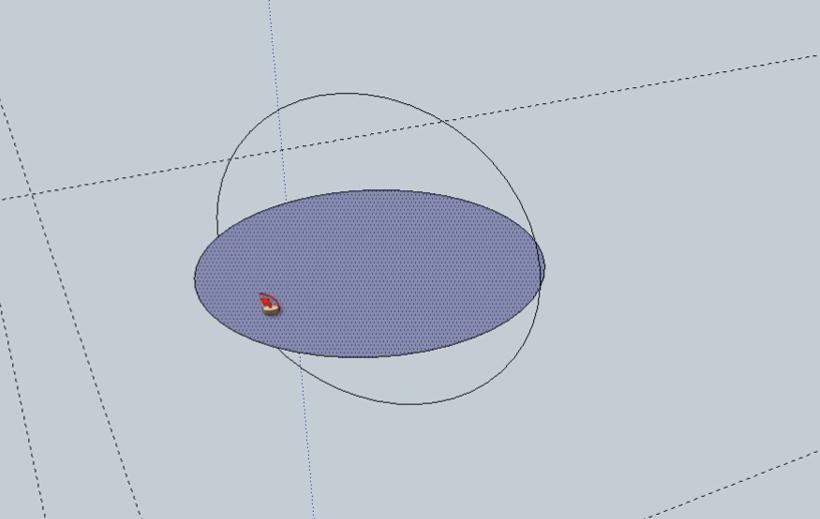

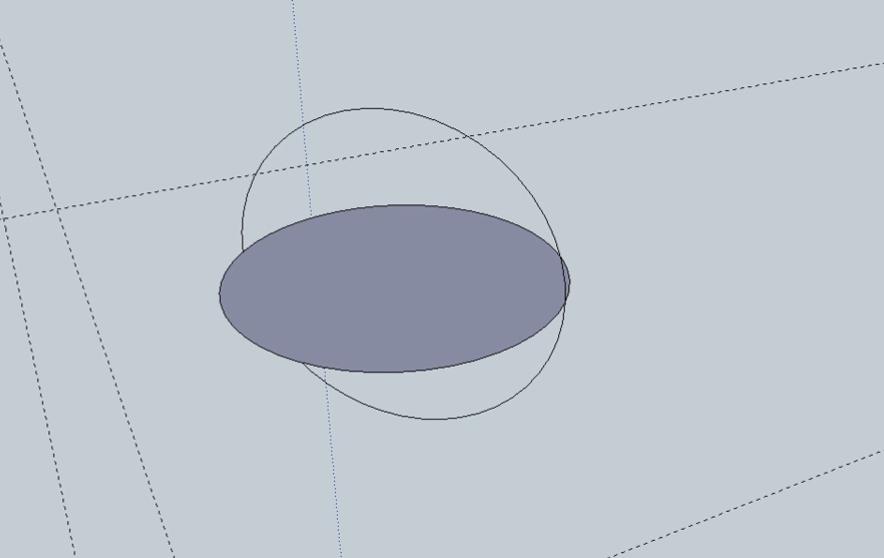

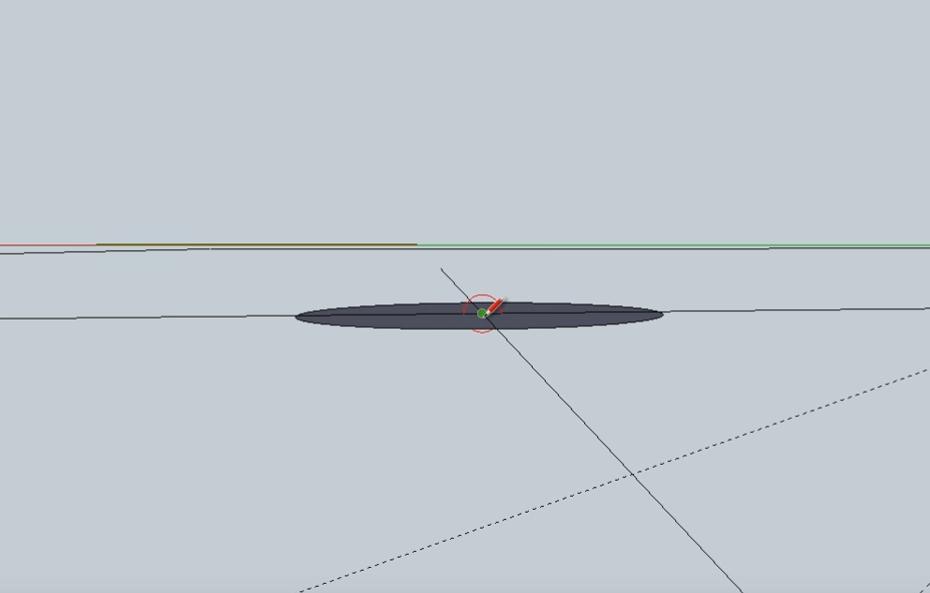

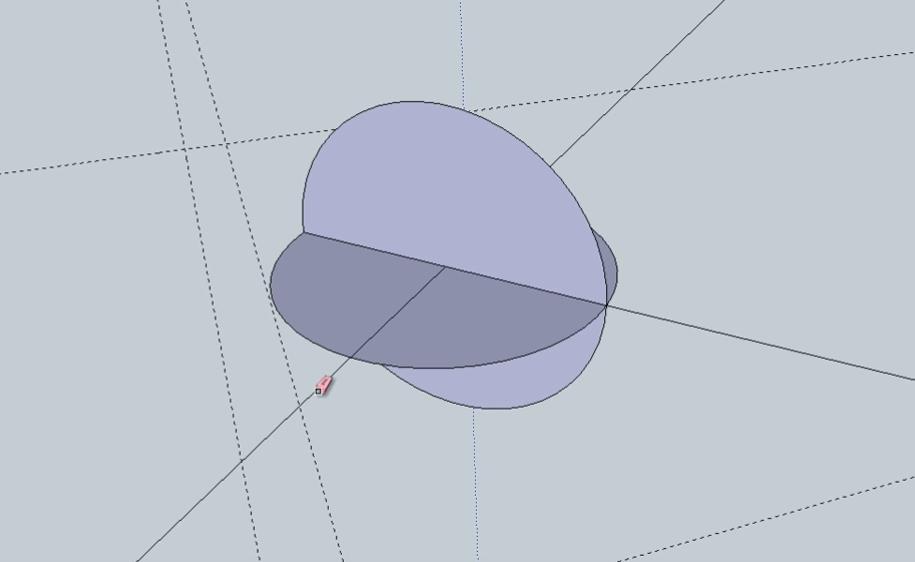

Приближаем и поворачиваем чертеж так, чтобы было удобно начертить вторую окружность такого же радиуса, но в другой перпендикулярной плоскости.






Удаляем все лишние элементы.

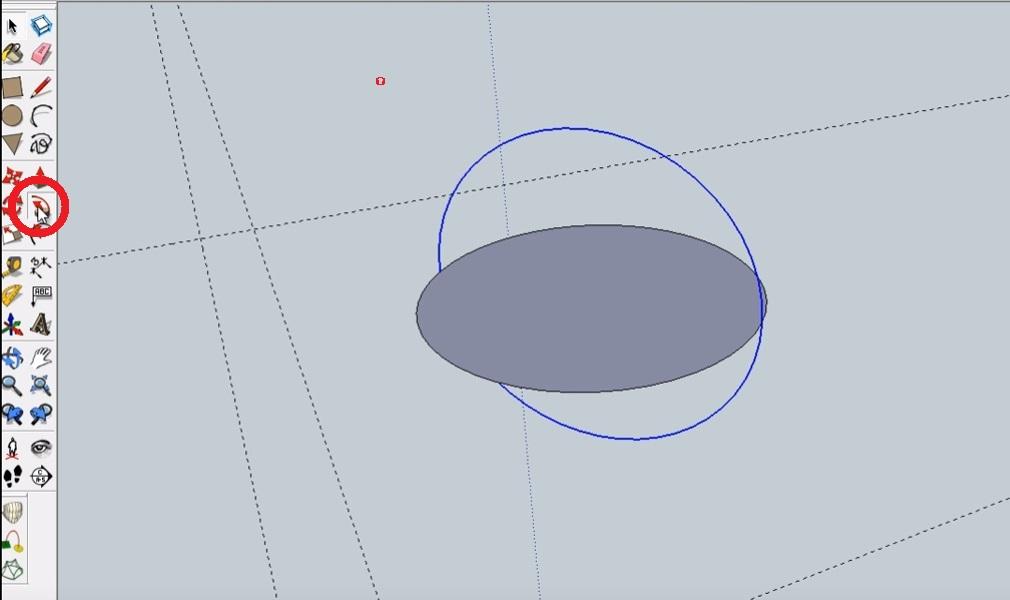

Выделяем одну из окружностей и активируем инструмент “Огибание”.



На водим на горизонтальную плоскость окружности и кликаем левую кнопку мышки.

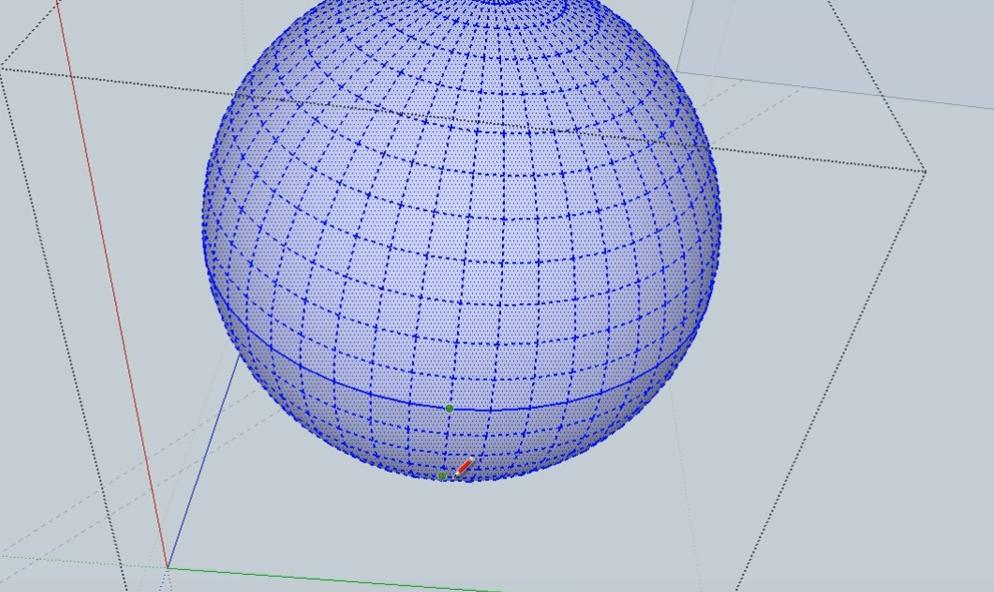

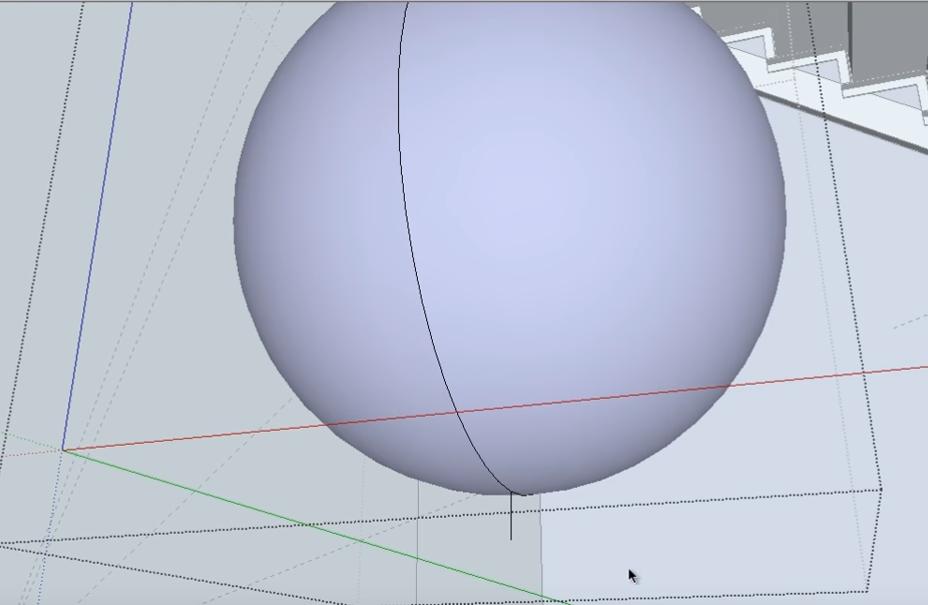

Получится такой шар.

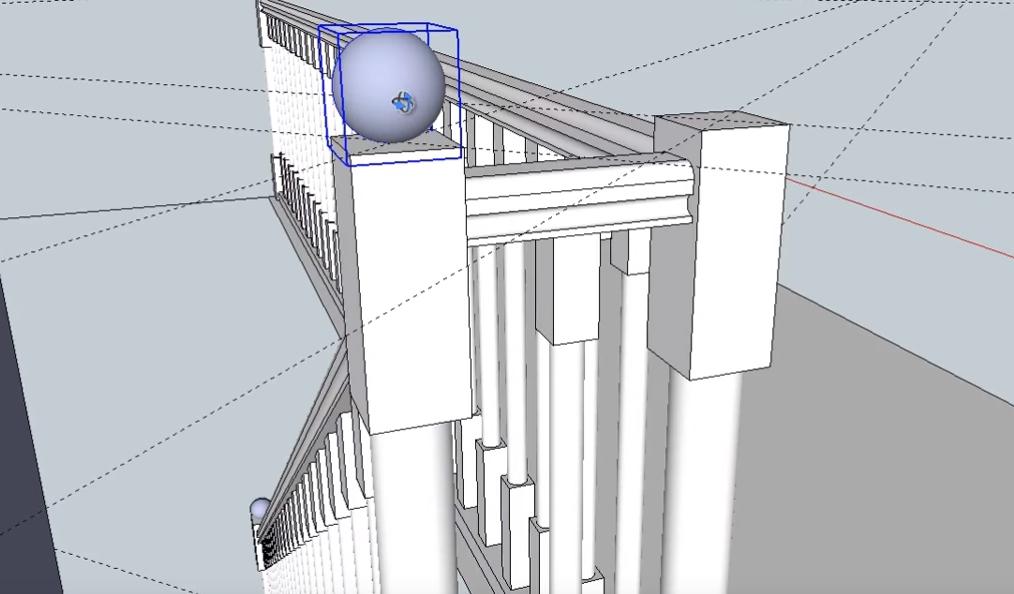

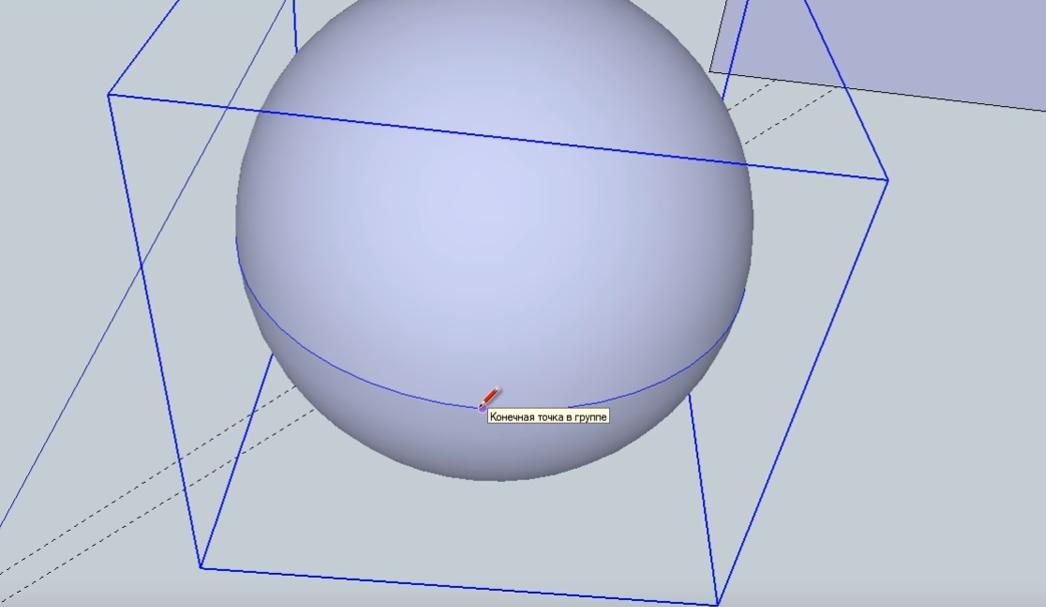

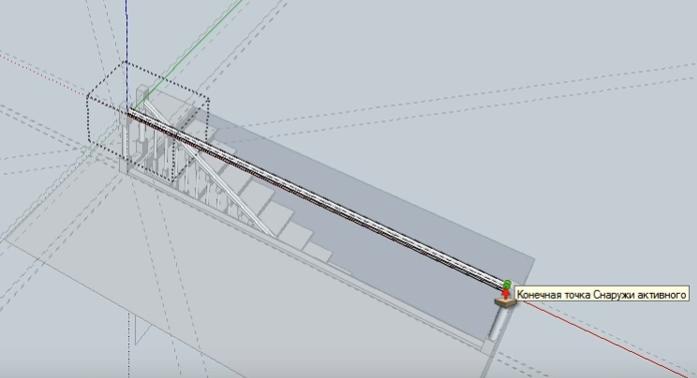

Из созданного объекта - шар формируем группу. Чтобы определить его центр, можно просто навести курсор и найти место, где появится надпись “Конечная точка в группе”.




Чтобы в последующем с этим элементом было удобнее работать, из центральной точки проводим небольшую линию.

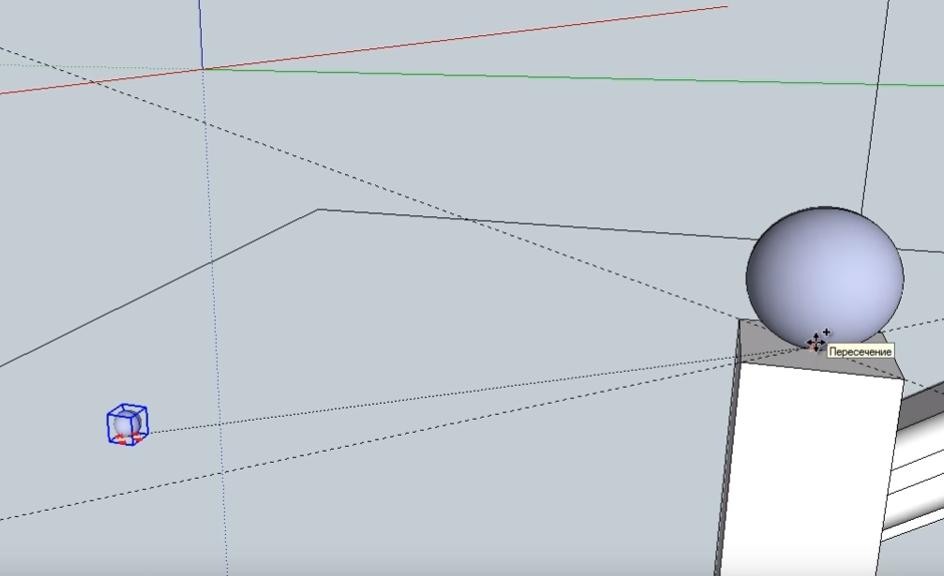

Копируем нарисованный шар и устанавливаем его по центру нижнего опорного столба лестницы (центр столба определяем при помощи двух диагональных вспомогательных линий).



Проделываем то же самое со всеми остальным столбами.




Удаляем все направляющие.

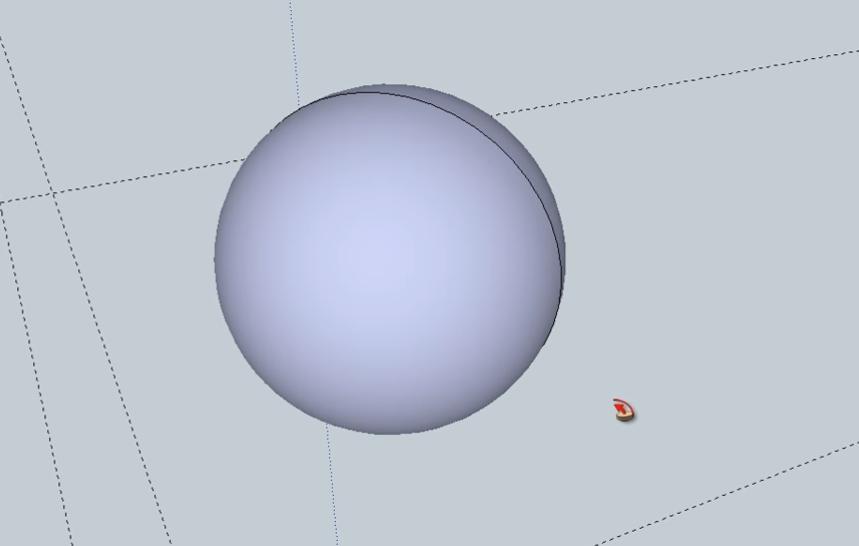

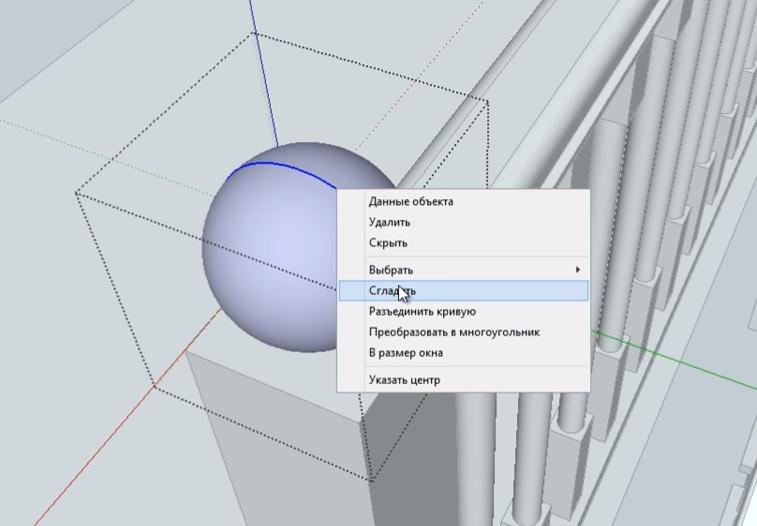

Также удаляем лишнюю линию на шарах. Это можно сделать через функцию “Сгладить”.



Раскрашиваем 3D-макет лестницы

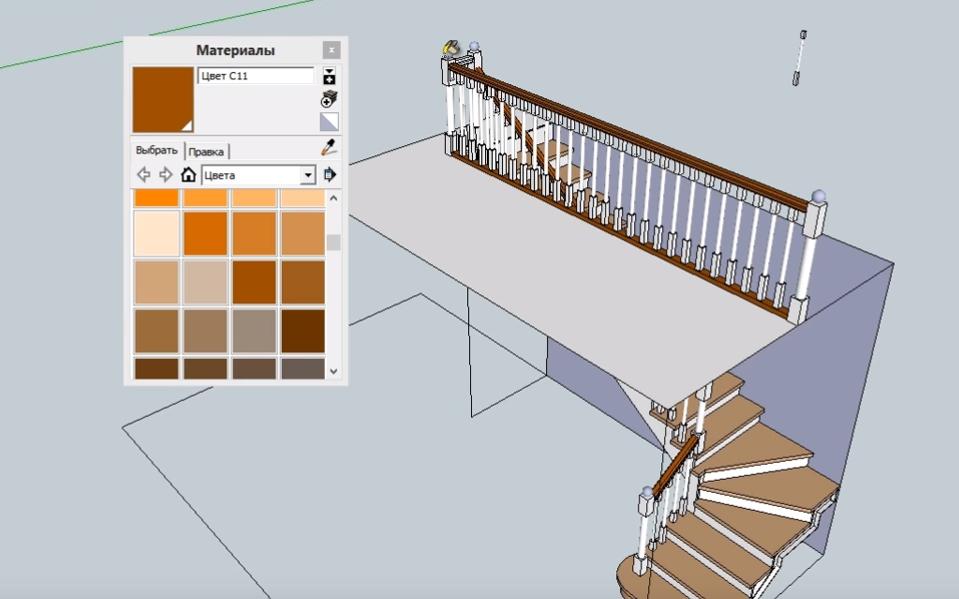

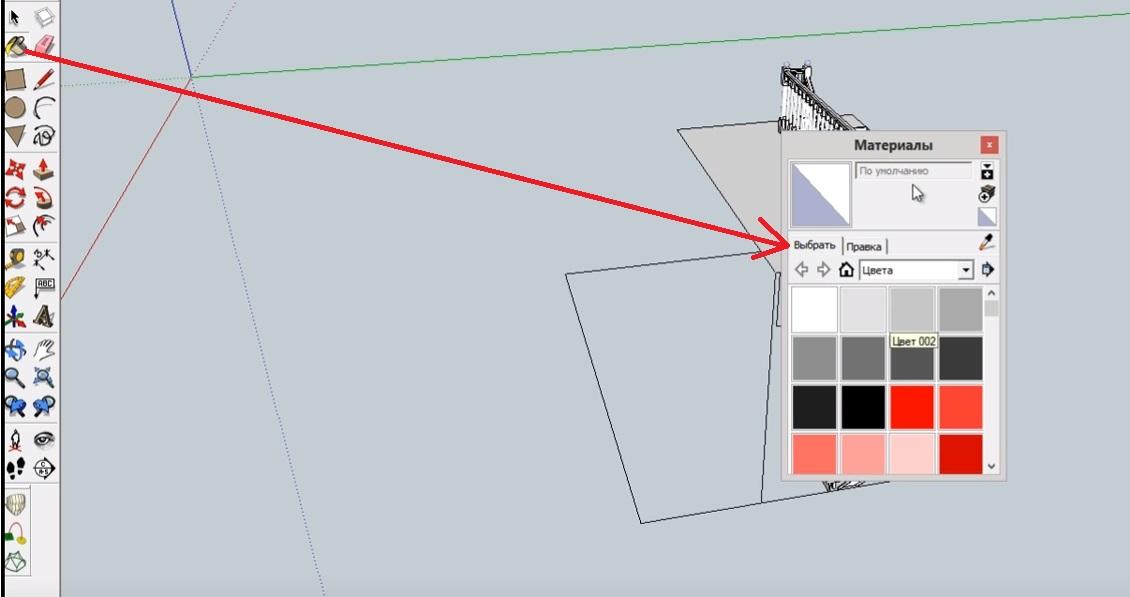

Чтобы раскрасить элементы лестницы в разные цвета, активируем инструмент “Краски”.

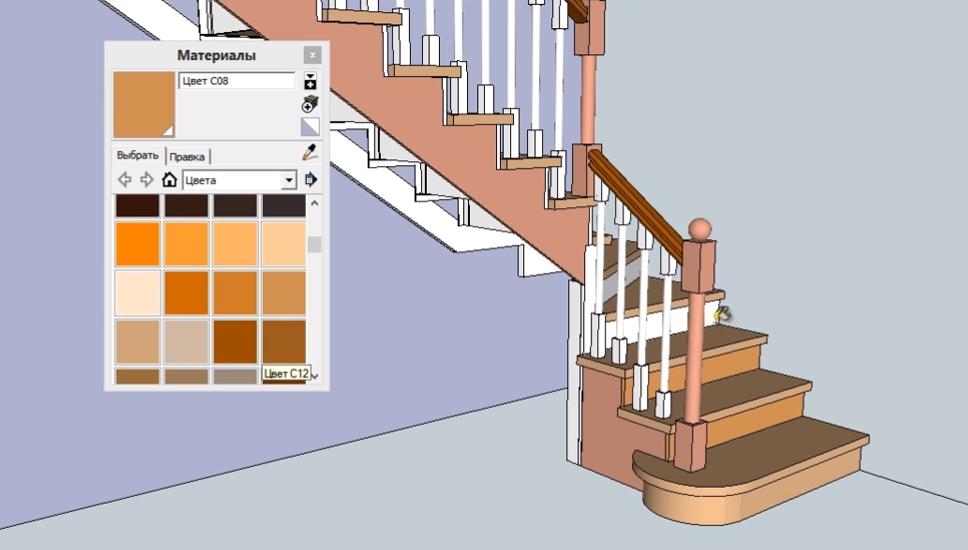

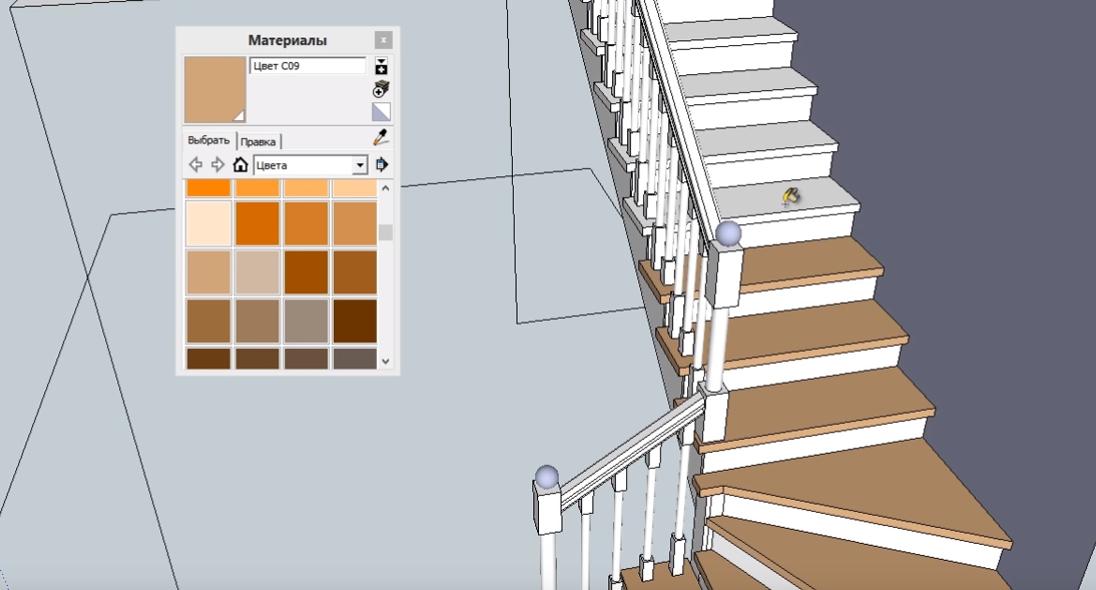

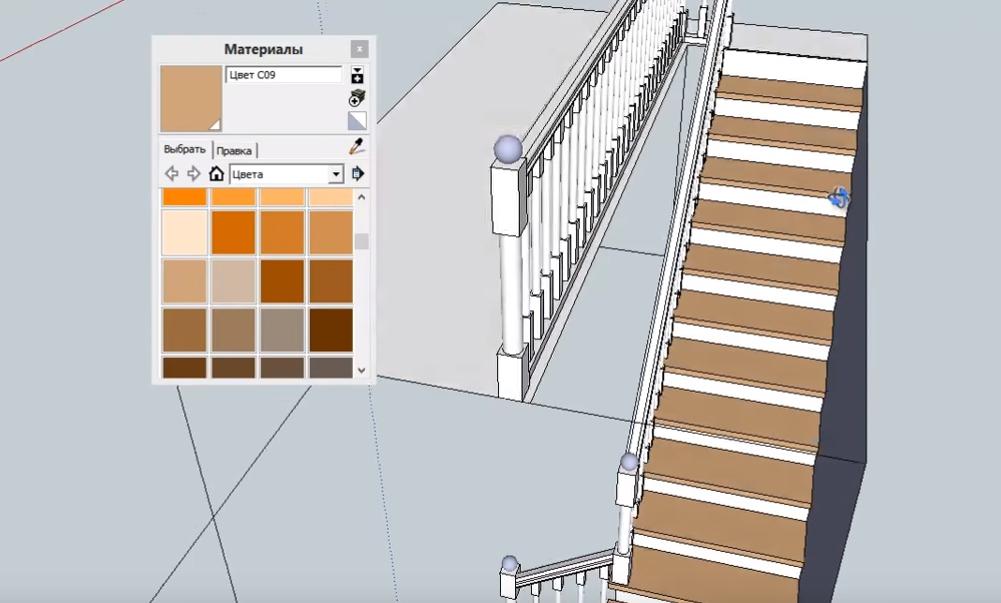

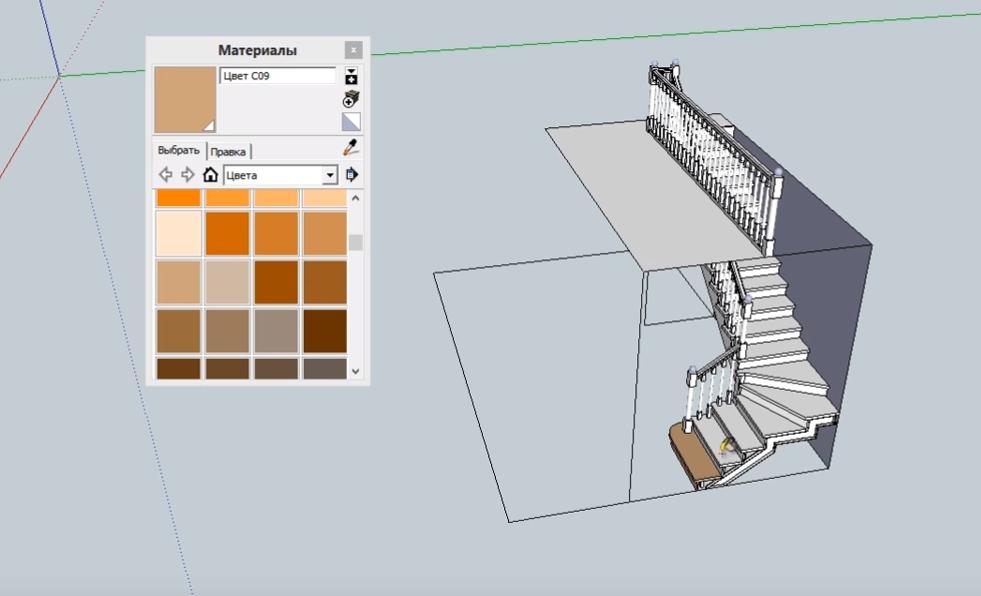

Выбираем из предложенных цветов, тот, которым мы хотим окрасить тот или иной элемент лестницы. К примеру, светло коричневым мы начинаем окрашивать ступени. Левой кнопки мыши кликаем сначала на цвет, а потом последовательно на те элементы, которые мы хотим им покрасить.



lampВсе сгруппированные элементы окрашиваются сразу целиком. Это еще одна причина, по которой все элементы лестницы нужно группировать.

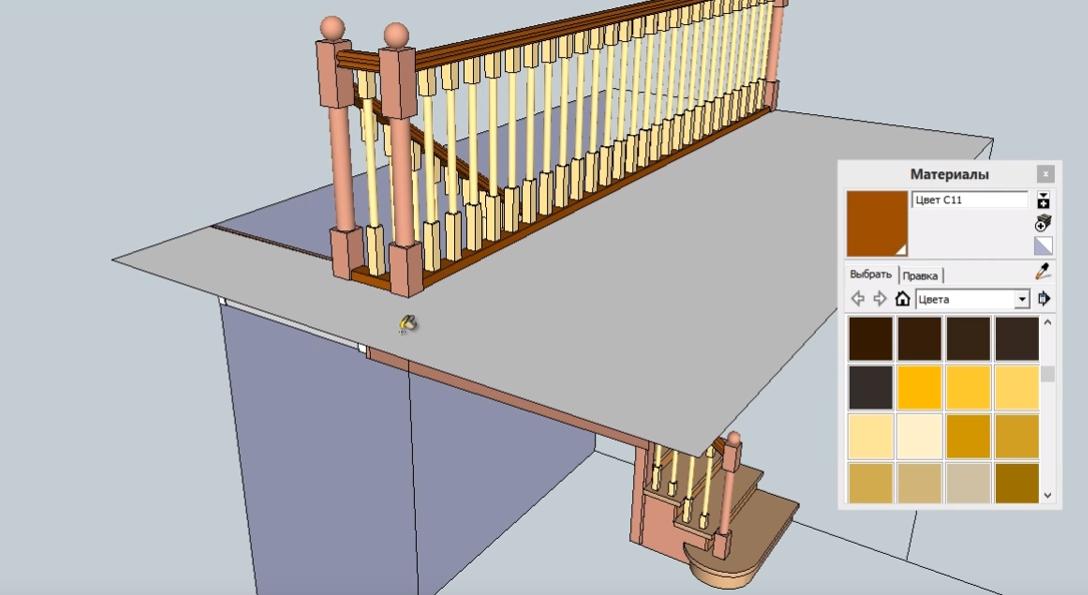

Темно коричневым цветом окрашиваем поручни перил и подперильные брусы.

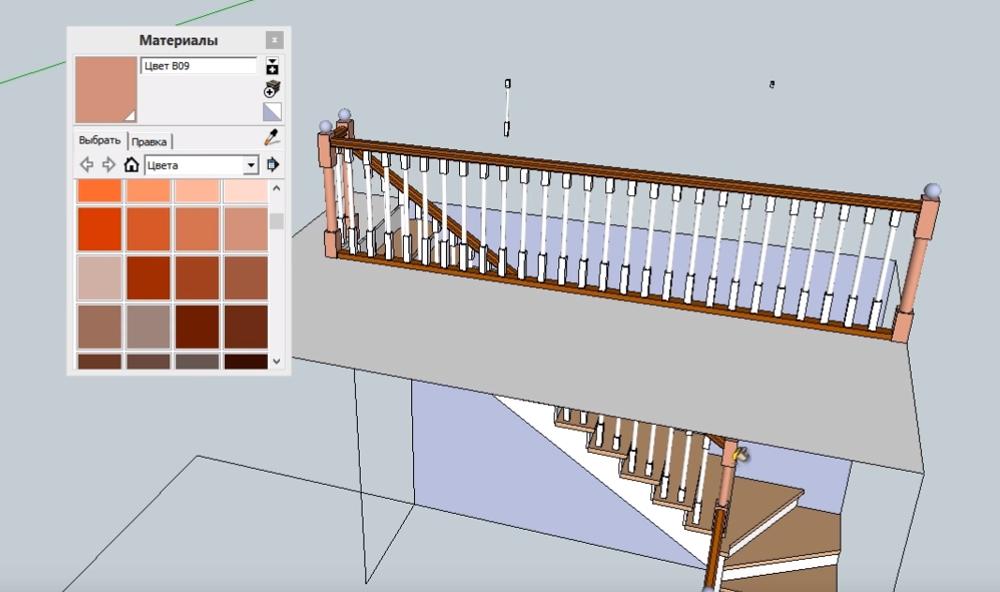

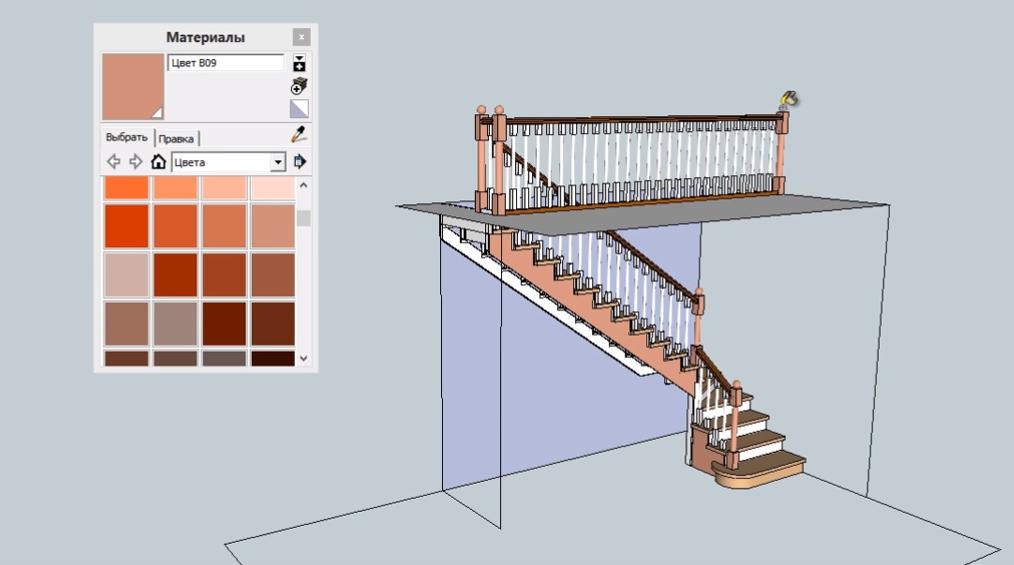

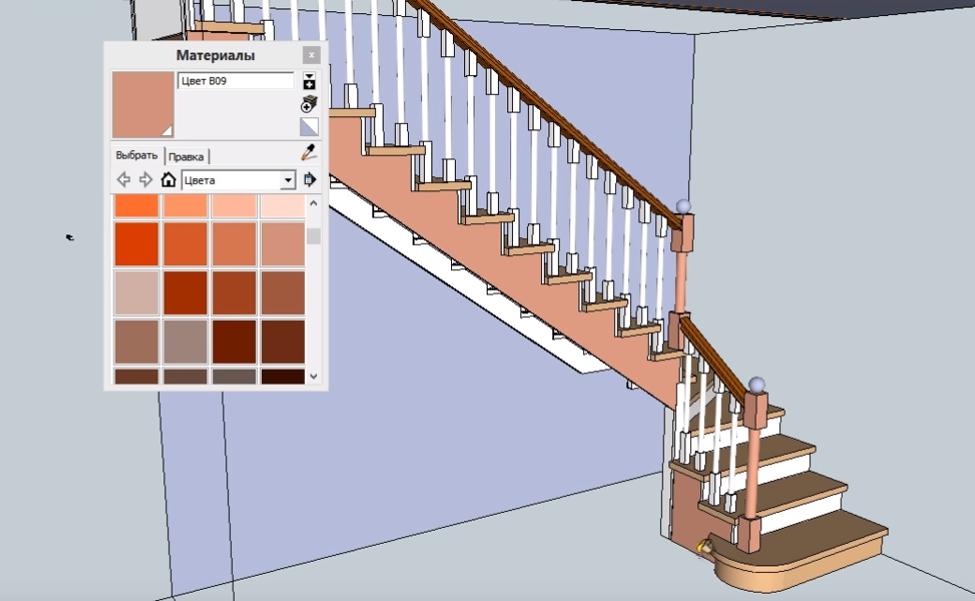

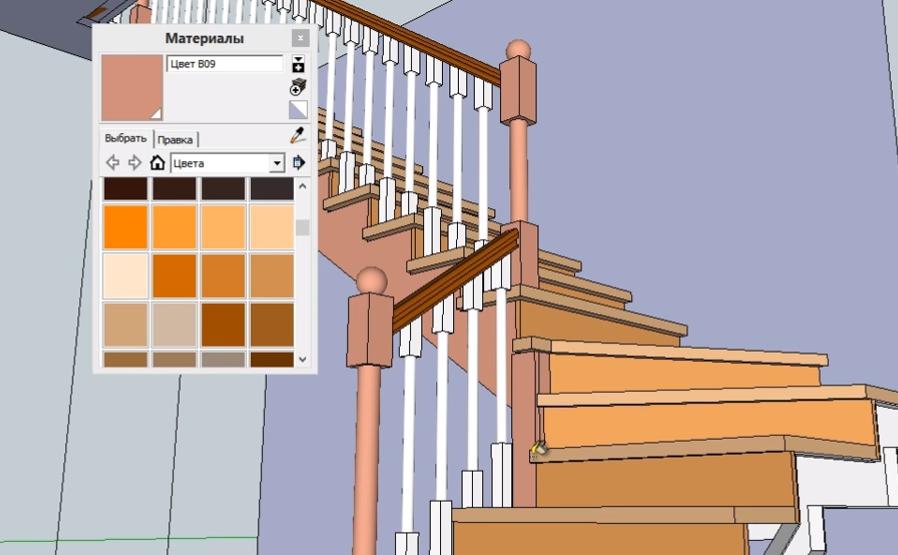

Для столбов выбираем цвет B09 - бежево-красный.




Этим же цветом закрашиваем облицовочные панели.




Поскольку шары являются, по сути, продолжением столбов, их так же красим тем же цветом.




Для подступенников выбираем чуть отличающийся от ступеней оттенок коричневого.

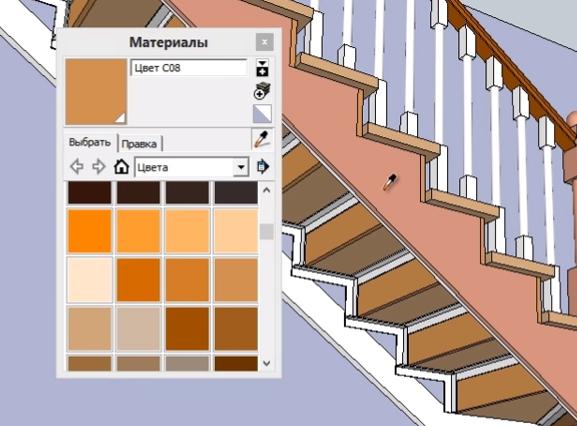

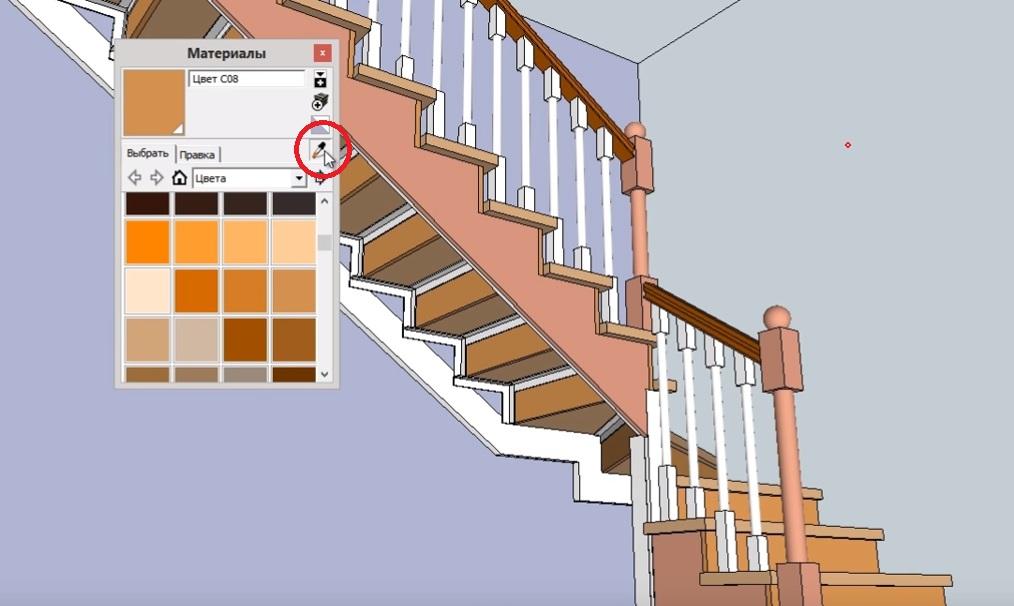

Если вы забыли прокрасить какой-то элемент и надо вернуться к ранее использовавшемуся цвету, используем для этого инструмент “Пипетка”.

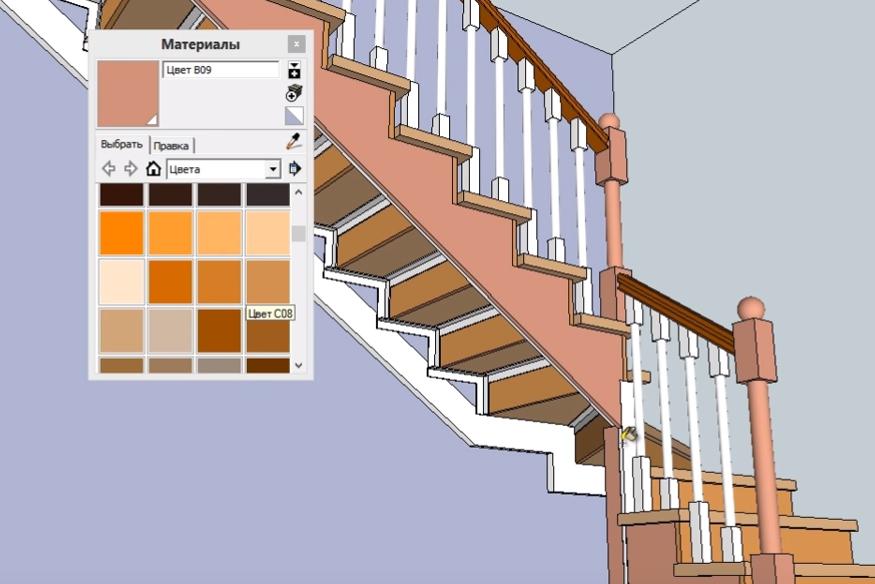

В нашем случае мы не окрасили облицовочные доски опорного столба. Наводим “Пипетку” на облицовочную панель и кликом кнопки мышки снова выбираем этот цвет.


После этого “заливаем” им облицовочные доски.

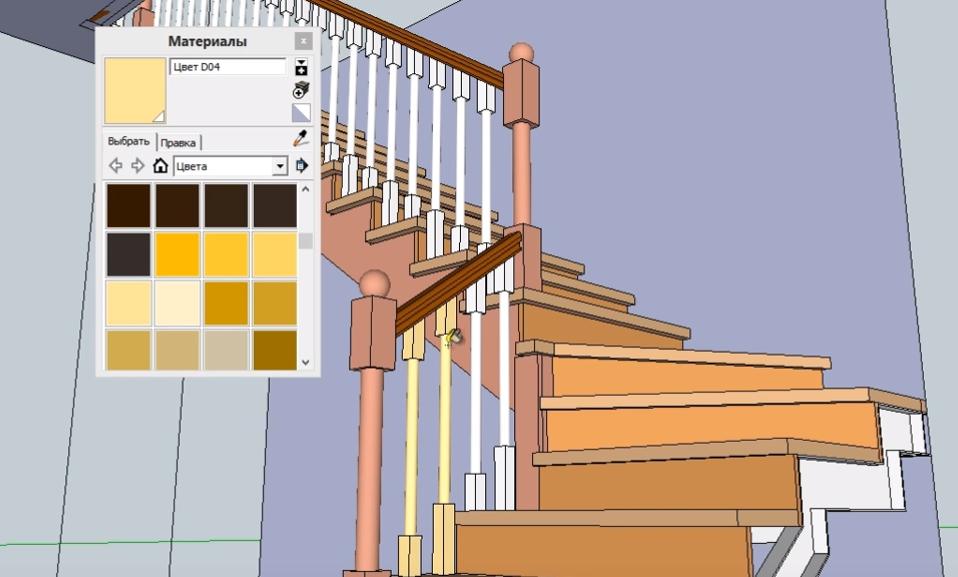

Для балясин выбираем бледно желтый цвет.

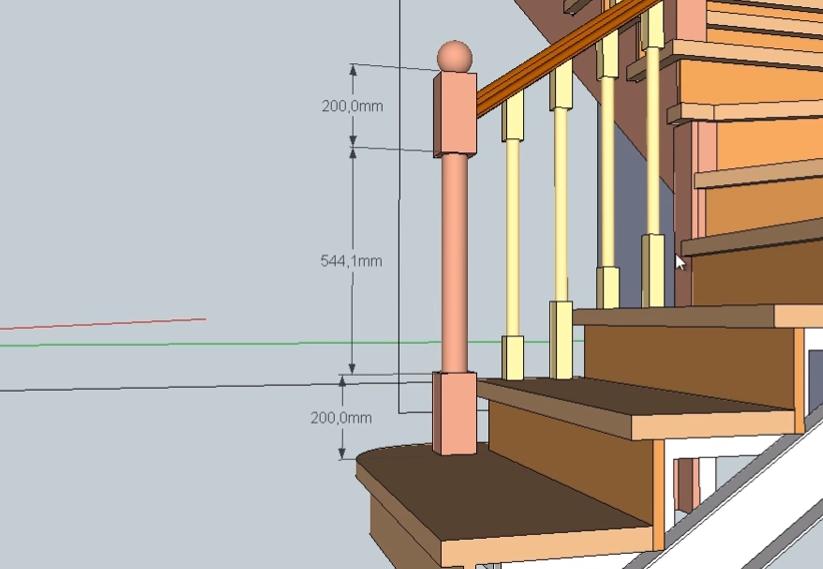

Наш 3D-проект лестницы на второй этаж в доме готов. Со всех металлических и деревянных элементов можно снимать размеры, чтобы сделать самостоятельно или у специалистов. У последних лучше всего заказывать балясины. Можно взять с чертежа размеры каждой из них, а рисунок выполнит уже мастер.




В программе SketchUp-8 можно делать и более сложные конструкции, например, делать поручни перил не прямыми а с изгибом. Как именно, вы можете посмотреть в этом видео.



Если вам что-то осталось неясным по этому уроку, можете посмотреть его видео-версию.




Дополнительные материалы к уроку


1. О том, как по разработанному проекту самостоятельно установить металлический каркас и потом обшить его деревом, вы можете узнать из следующего урока:

“Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция”


2. Если вы не работаете с компьютером или вам привычнее пользоваться традиционными средствами - ручкой и бумагой, то самостоятельно рассчитать и нарисовать проект лестницы вам поможет этот материал:

“Как спроектировать металлическую лестницу в дом на второй этаж с помощью ручки и листа бумаги”.


3. О том, какие, в принципе, бывают лестницы и как правильно подобрать проект лестницы именно под свои конкретные условия, вы можете узнать из этого материала:

“О том как и какую выбрать лестницу на 2 этаж”.


4. Как сделать рискую балясину.


5. Как сделать римский столб.

Ссылки на предыдущие уроки:

Урок 1. Общее описание программы SketchUp-8.

Урок 2. Делаем разметку металлического каркаса лестницы на второй этаж.

Урок 3. Чертим трехмерные уголки и перемычки ступеней металлического каркаса лестницы на второй этаж в доме.

Урок 4. Обшивка металлического каркаса лестницы на второй этаж деревом (начало).

Урок 5. Обшивка металлического каркаса лестницы на второй этаж деревом (окончание).

Урок 6. Чертим и устанавливаем балясины.

Урок 7. Чертим и устанавливаем перила и опорные столбы.
