В этом уроке речь пойдет о разметке ступеней под установку центрального столба и балясин. Также мы создадим и установим 3D-модели балясин.

Содержание

Введение.

Делаем разметку под балясины и столбы.

Создаем 3D-макет балясины.

Устанавливаем балясины на 3D-макет лестницы.

Обрезаем балясины под поручень.

Дополнительные материалы к уроку.

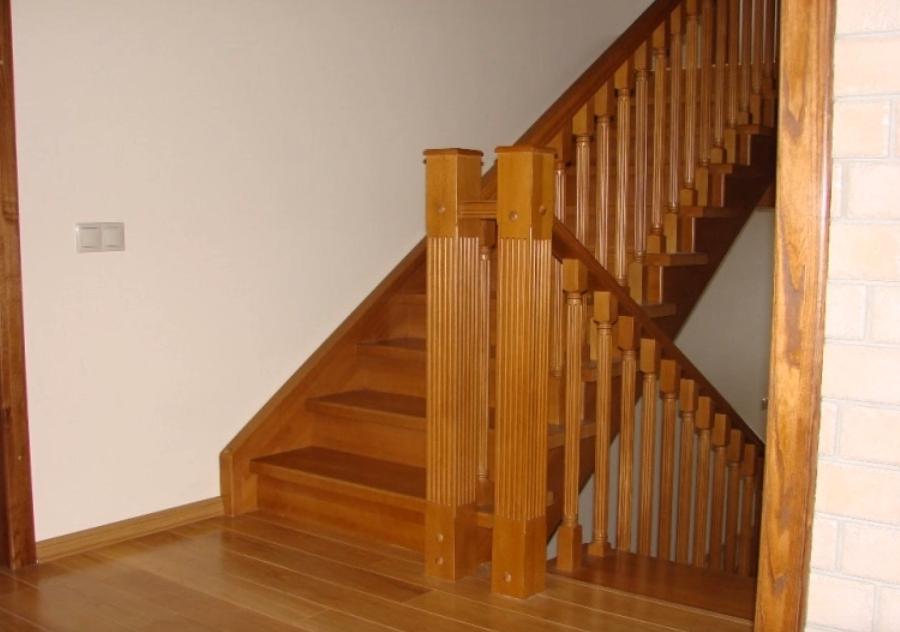

Введение

В предыдущих пяти уроках мы сначала познакомились с программой 3D-моделирования SketchUp-8 (Урок 1), потом рассчитали основные параметры лестницы (Урок 2), создали модель металлического каркаса (Урок 3), а после этого занялись прорисовкой и установкой деревянных элементов лестницы: ступеней и подступенников, а также облицовочных панелей (Уроки 4 и 5) . Теперь осталось прочертить и установить на нашем 3D-проекте ограждение. В этом уроке речь пойдет о разметке ступеней под установку центрального столба и балясин. Также мы создадим и установим 3D-модели балясин. Освоив программу SketchUp-8, вы сможете самостоятельно разрабатывать проекты лестниц, взяв за основу как представленные ниже, так любые другие модели и дизайны.


Делаем разметку под балясины и столбы

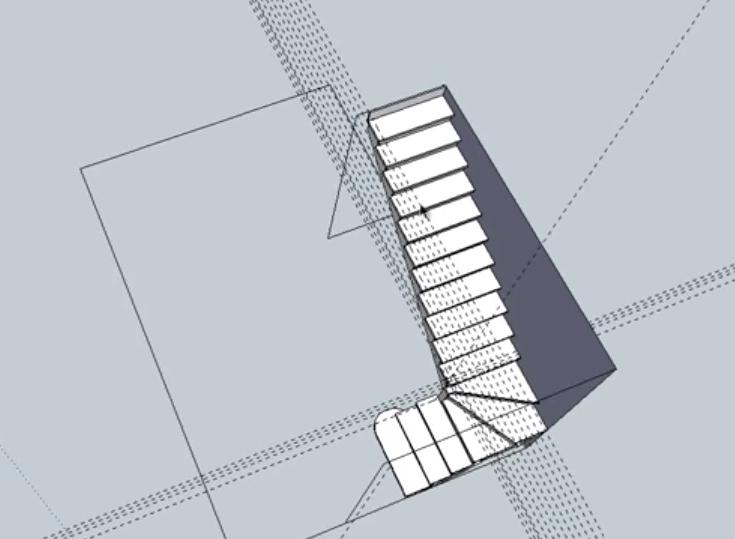

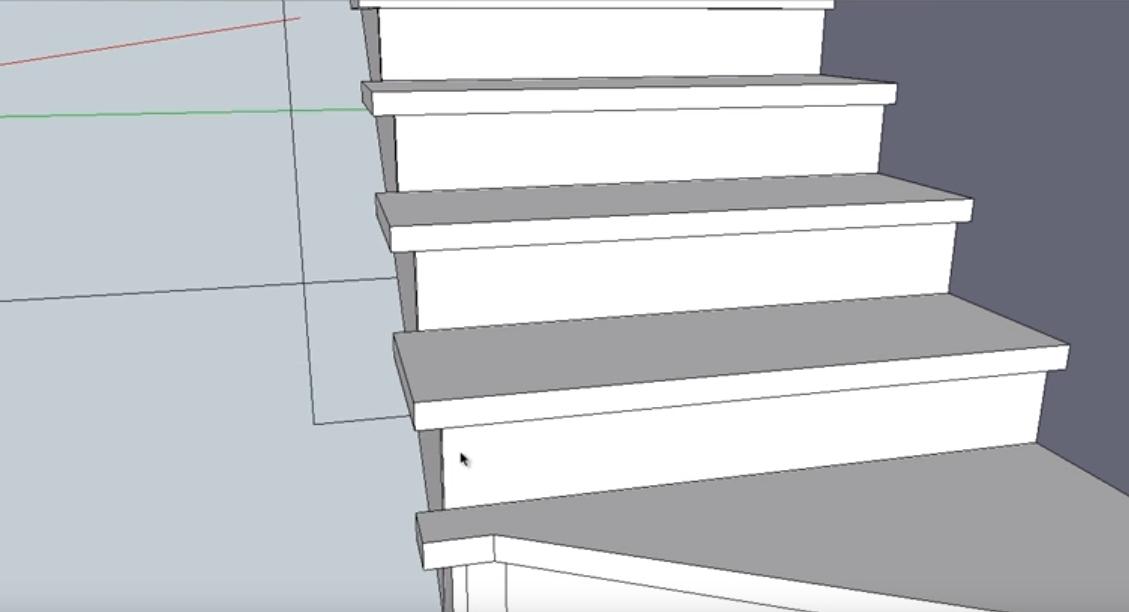

Прежде всего, надо определиться с тем, в какие именно места на ступенях лестницы мы будем устанавливать балясины и столбы.



lampРазметку следует начинать с центрального столба, от которого уже начинаем идти вверх и вниз по пролетам лестницы.

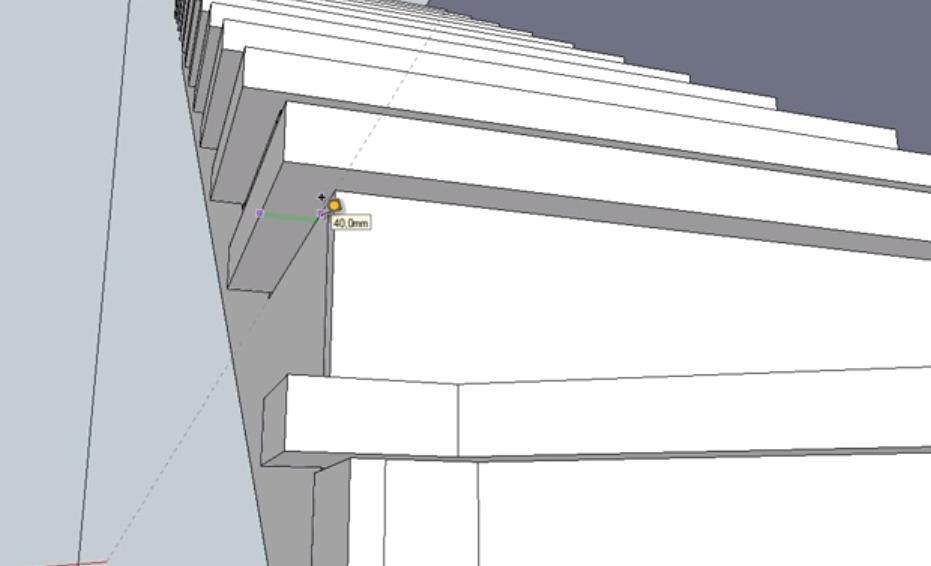

Расстояние от бокового края ступени до облицовочной доски - выступ ступени, составляет 40 мм.

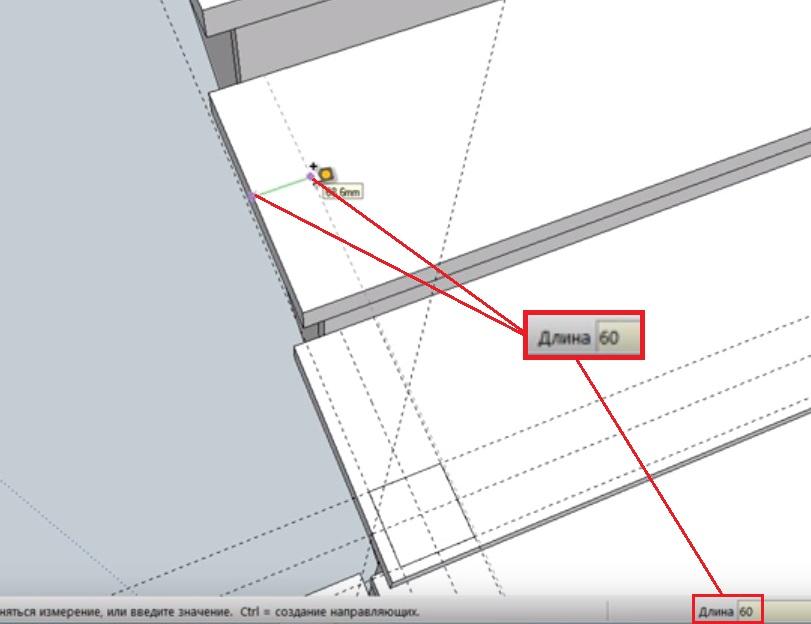

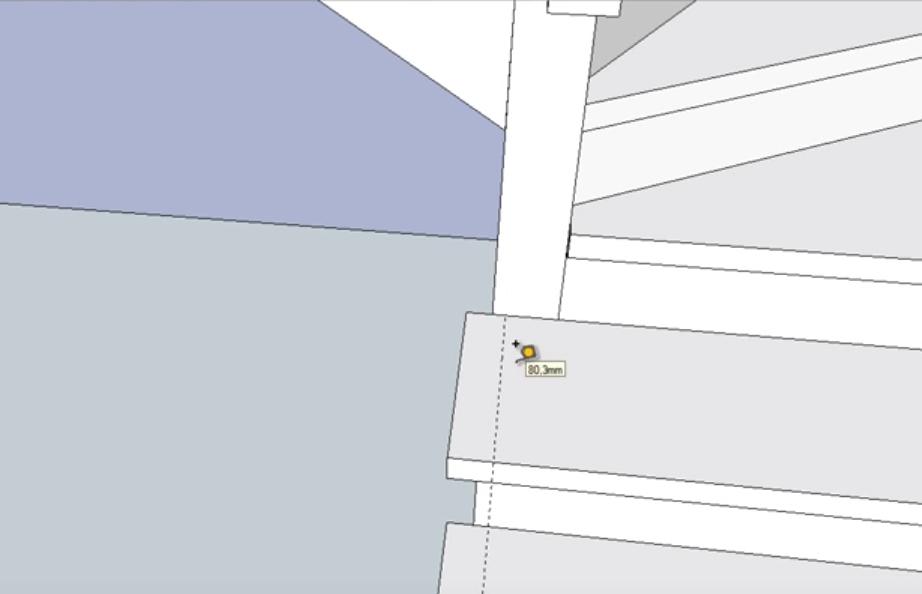

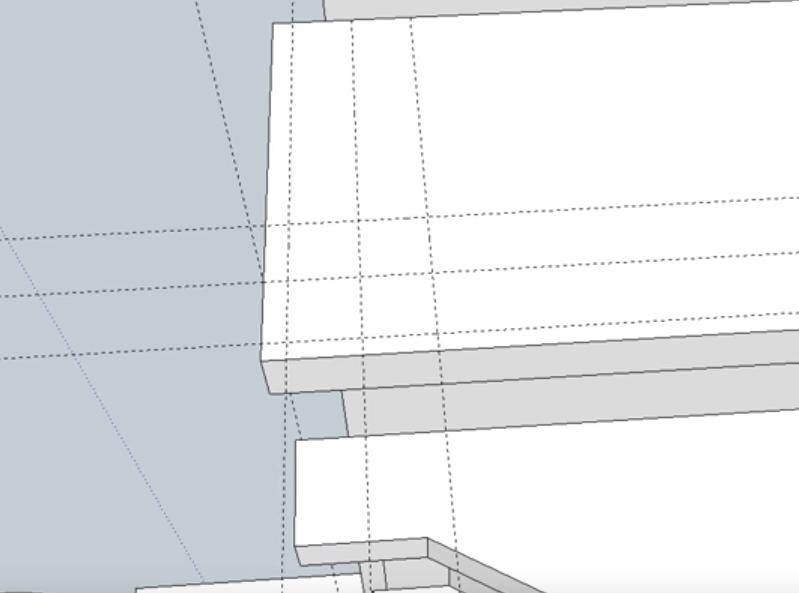

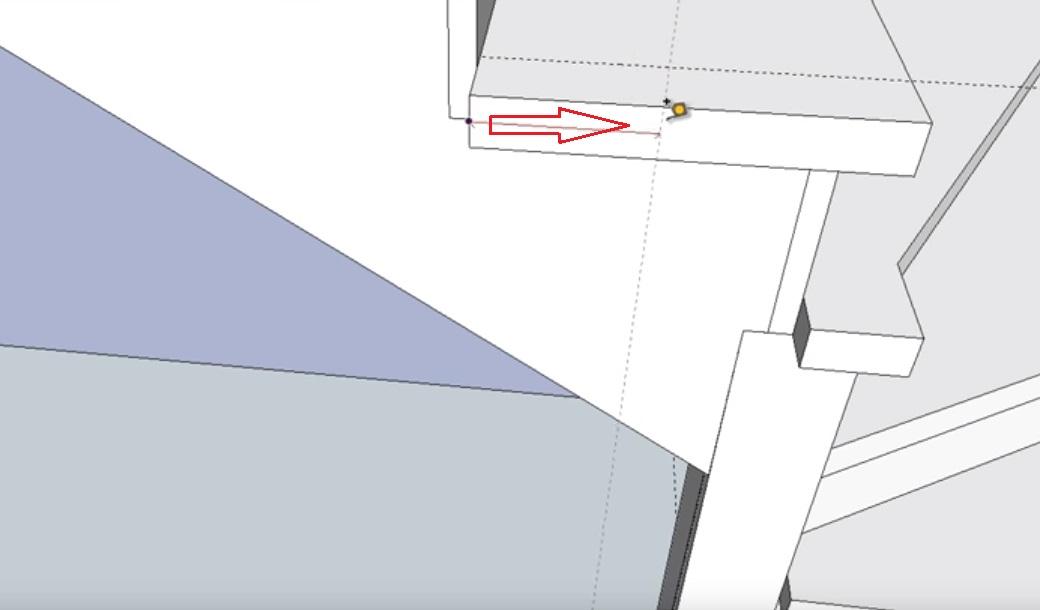

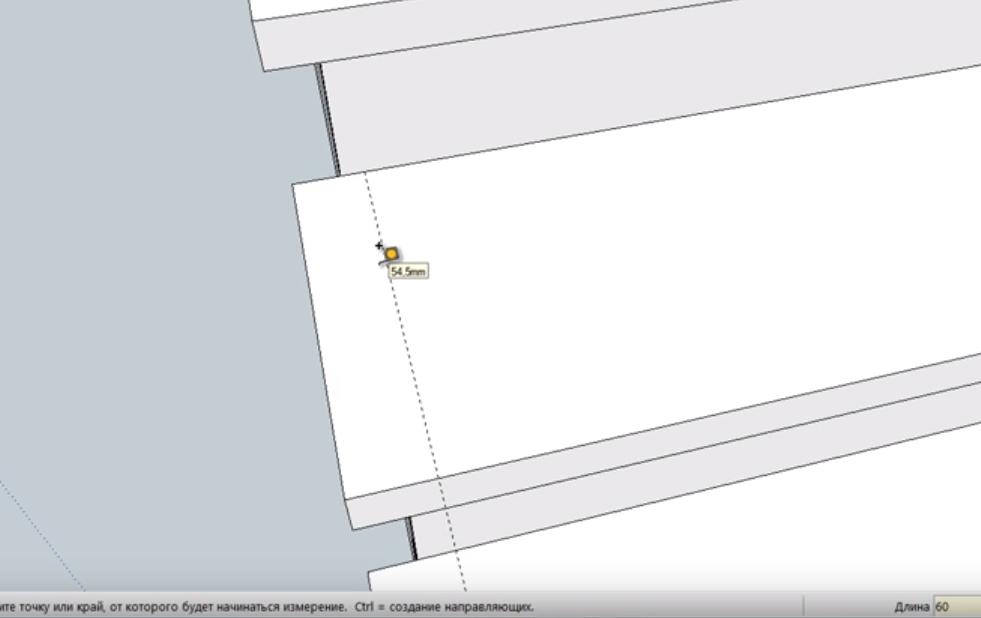

Еще 20 мм - это толщина самой облицовочной доски, поэтому центр балясины должен находиться на удалении в 60 мм от края ступени. Проводим соответствующую вспомогательную линию на последней ступени верхнего пролета лестницы.

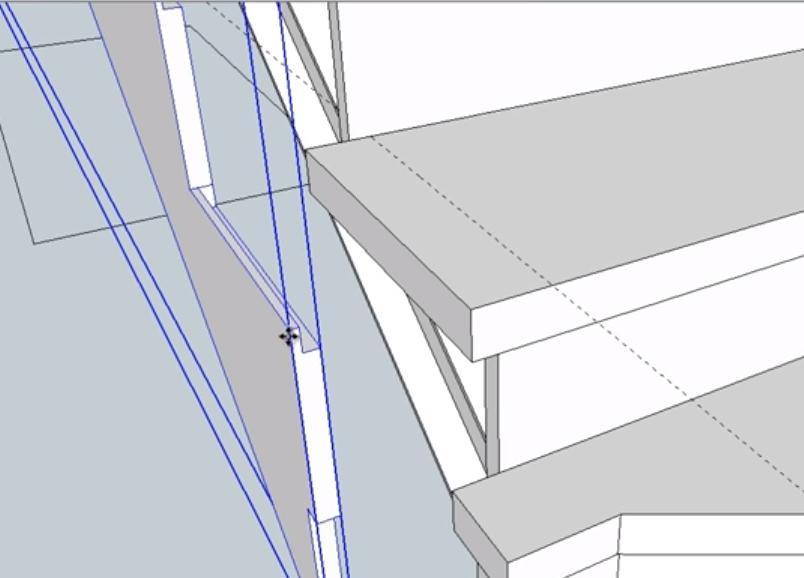

Для того, чтобы шляпка болта или самореза, на который будет крепиться балясина не упиралась в облицовочную доску, в ней необходимо сделать паз.




Такую же вспомогательную линию на удалении 60 мм проводим на верхней ступени нижнего пролета лестницы.

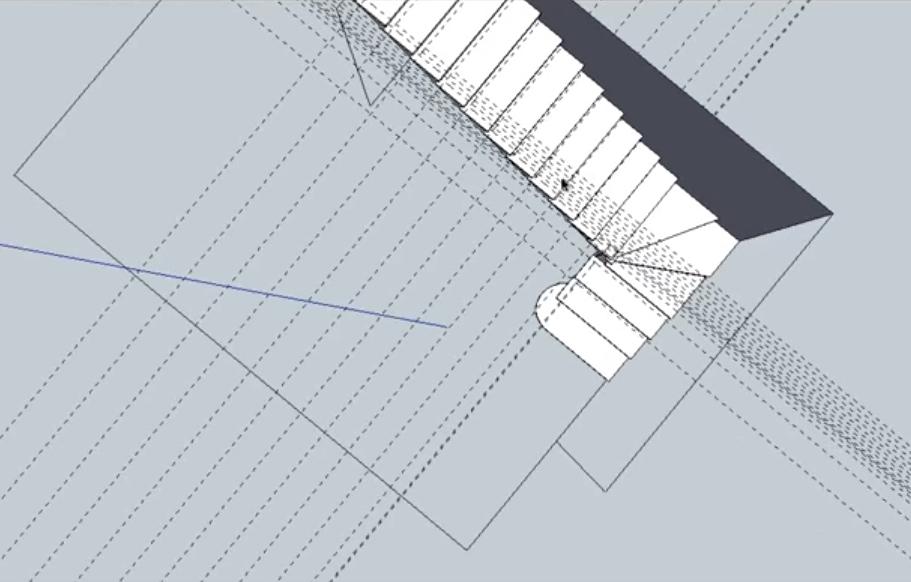

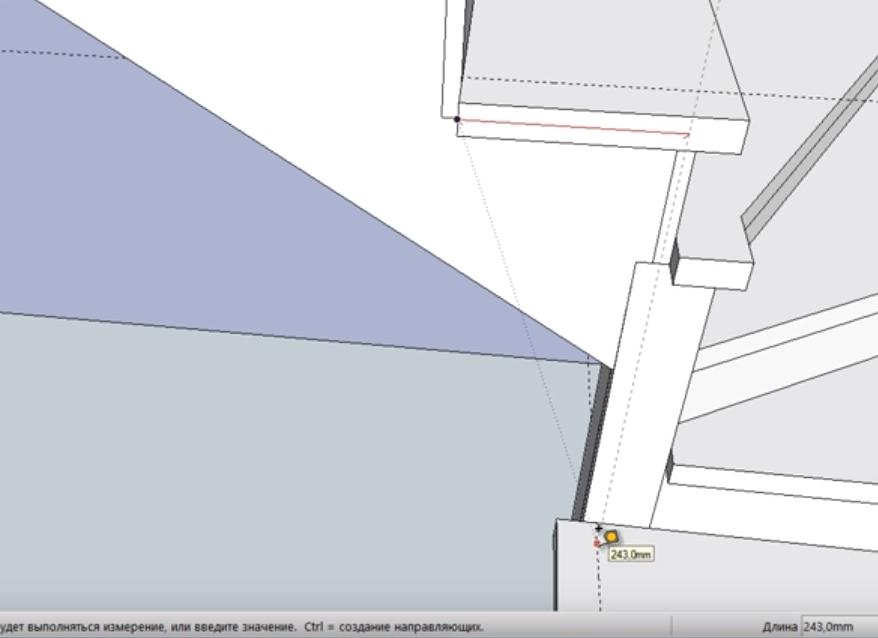

Чтобы найти место расположения центра столба, начинаем по краю нижней ступени верхнего пролета вести вертикальную вспомогательную линию.




Ведем ее до пересечения со вспомогательной линией, отложенной на верхней ступени нижнего пролета.

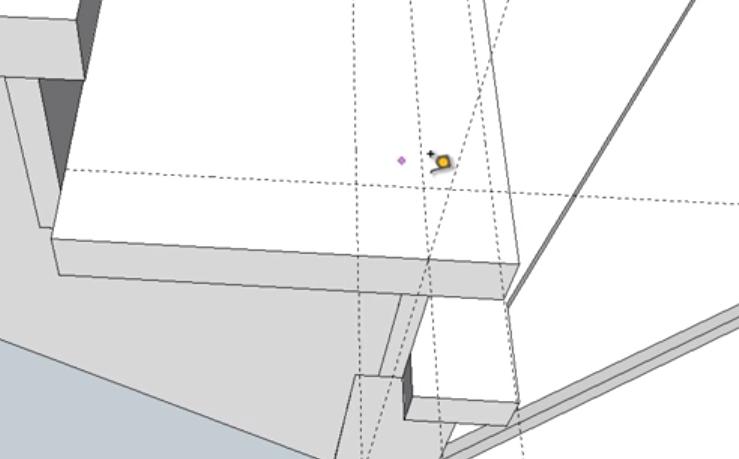

Находим второе пересечение на нижней ступени верхнего пролета.

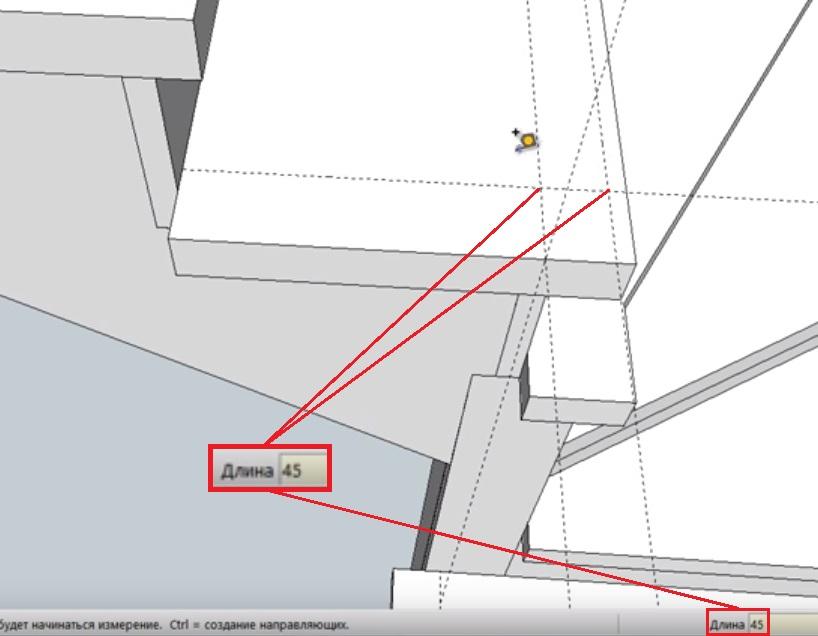

Поскольку столб у нас будет толщиной 90 мм, то начинаем проводить вспомогательные линии на удалении 45 мм от центра.

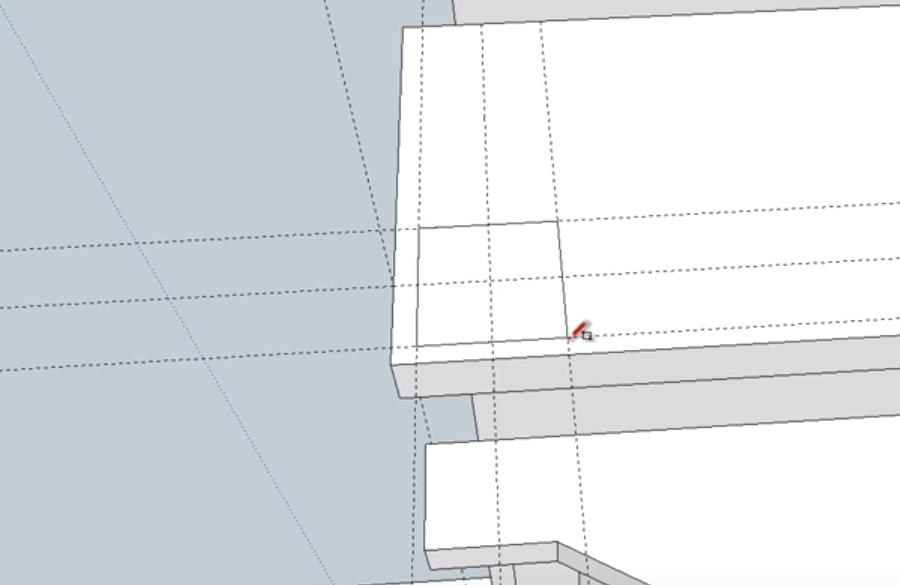

Используя инструмент “Прямоугольник”, рисуем по получившимся граням квадрат - проекцию центрального столба ограждения лестницы.




Теперь необходимо найти центр балясин на ступенях. Проводим вспомогательную линию на ближайшей ступени на удалении 60 мм от края.




Делаем это на каждой ступени.

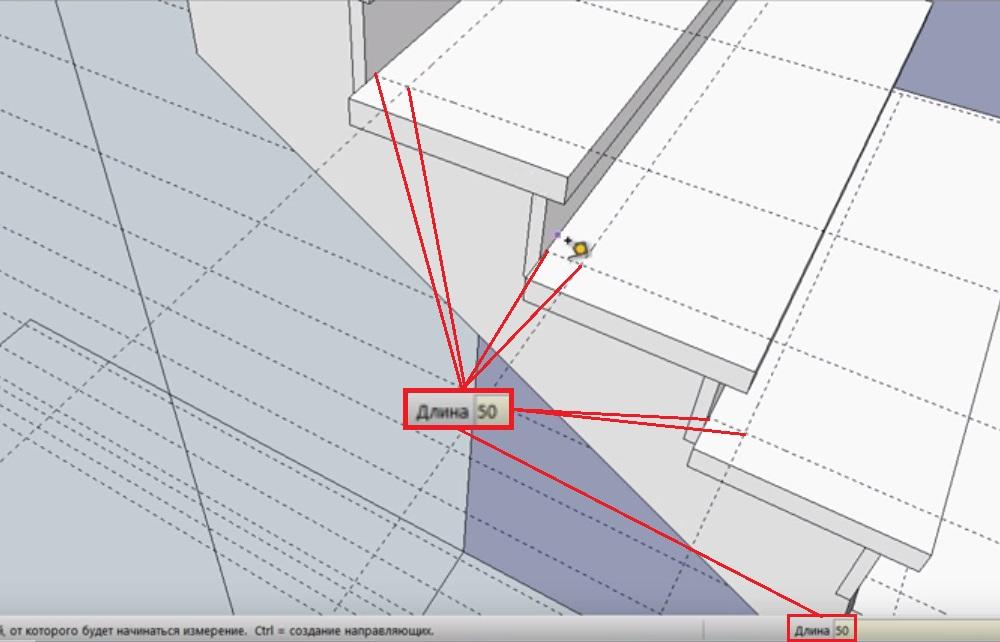

Первую отметку на прочерченных вспомогательных линиях ставим на расстоянии 50 мм от подступенника.




Делаем это на каждой ступени.

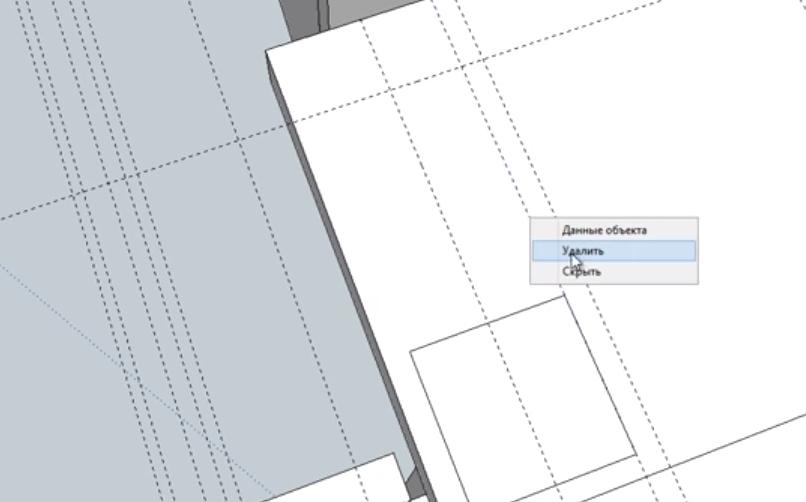

Удаляем вспомогательные линии, которые остались от центрального столба.

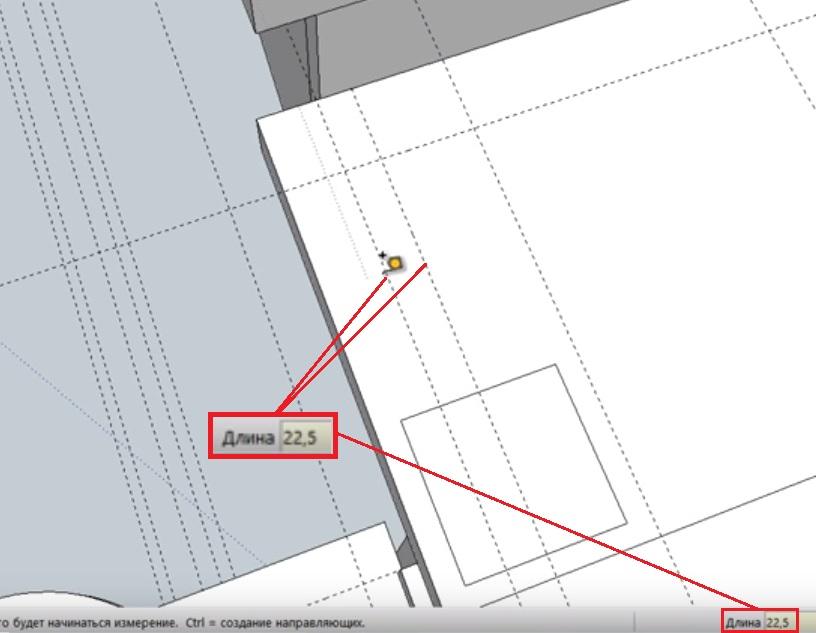

Толщина балясин будет 45 мм, соответственно ½ составляет 22,5 мм. Откладываем на каждой ступени еще одну вспомогательную линию на расстоянии 22,5 мм от уже прочерченной. Делаем это с той стороны, которая будет ближе к краю ступени.

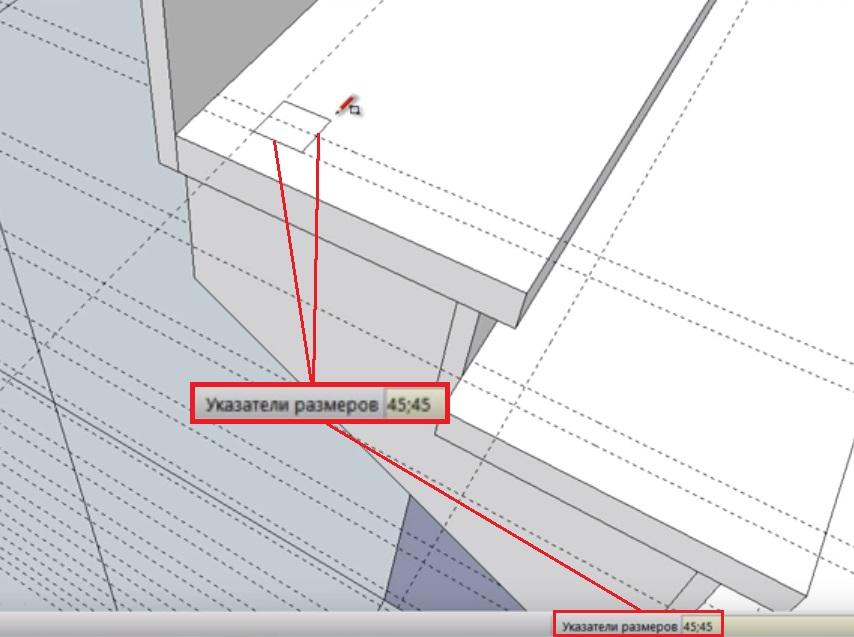

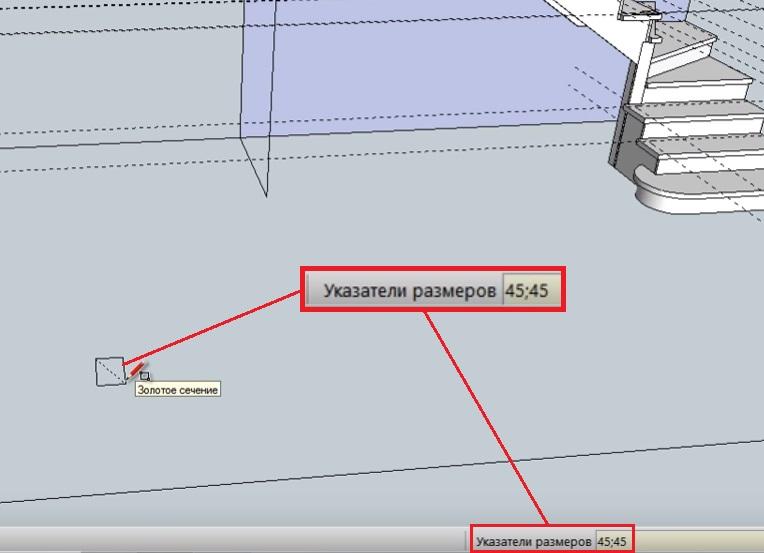

Теперь можно прочертить проекции первых балясин. Используем для этого инструмент “Прямоугольник” и задаем в окне размеров две стороны балясин “45;45”.

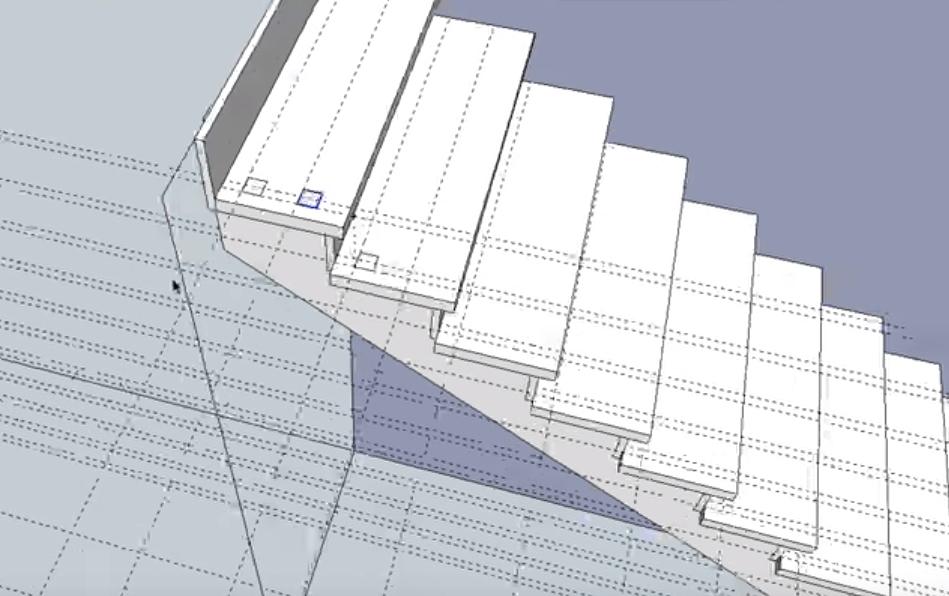

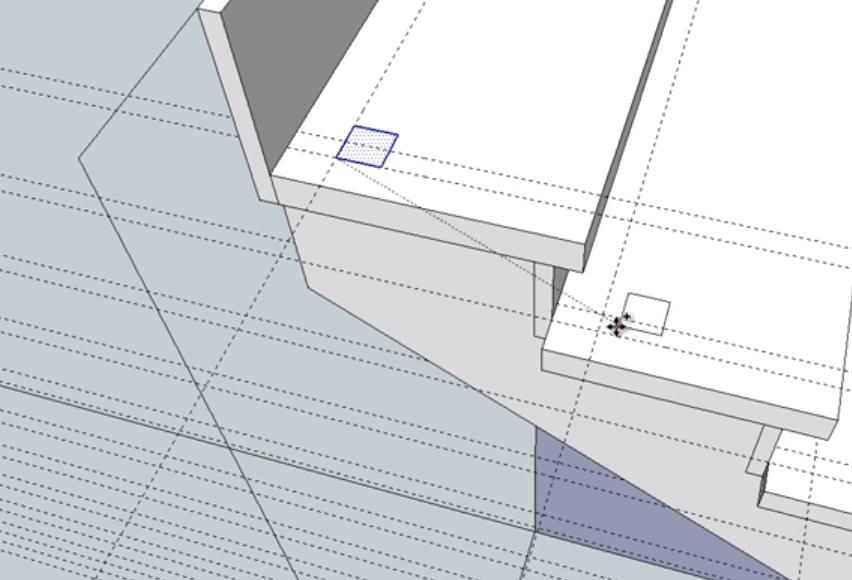

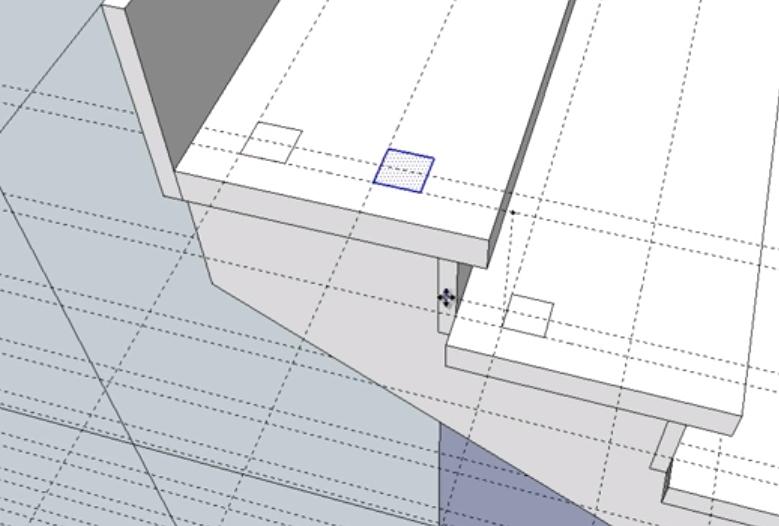

Выделяем проекцию первой будущей балясины и при помощи инструмента “Перемещение” и клавиши Ctrl копируем ее на следующую ступень.

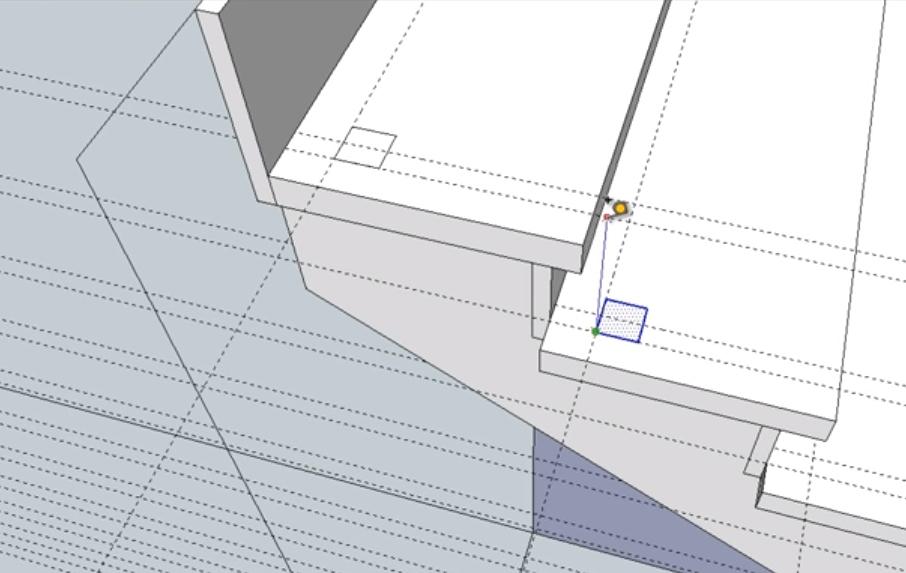

Теперь замеряем расстояние между двумя балясинами. Для этого проводим вертикальную вспомогательную линию от внутренней грани балясины со стороны подступенника.

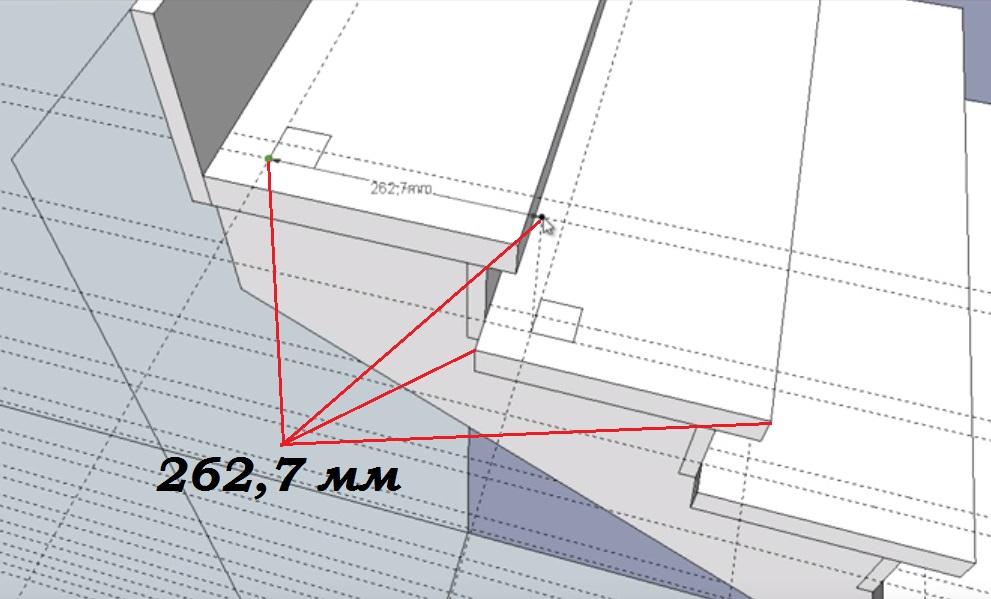

Оно должно соответствовать длине проступи - 262,7 мм.

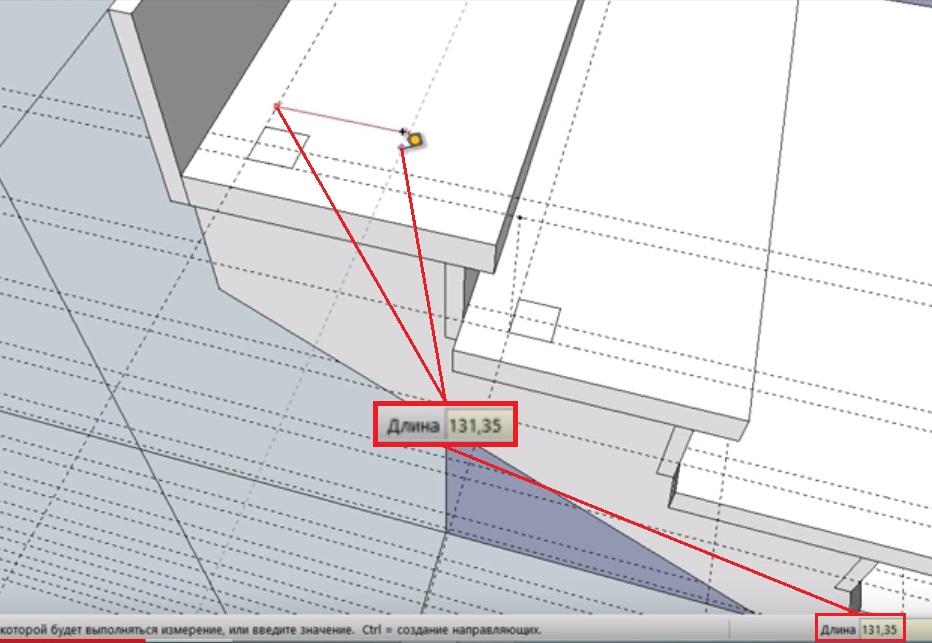

Чтобы определить положение второй балясины, делим 262,7 пополам, получаем 131,35. Проводим на этом расстоянии вспомогательную линию. Повторяем эту операцию на каждой ступени.




Перемещаем на пересечение новых вспомогательных линий проекцию балясины.




На каждой ступени чертить проекцию балясины необязательно, достаточно того, что у нас есть разметка.



Создаем макет балясины.

Когда вы будете делать лестницу, то, вероятнее всего, приобретете уже готовые балясины, которые надо будет обрезать под перила. Для того, чтобы рассчитать, какие балясины как обрезать, не обязательно делать точную 3D-модель будущей балясина, достаточно, чтобы ее общий вид и размеры соответствовали той деревянной модели, которую вы купите. Впрочем, при наличии навыков и достаточно простого и не дорогостоящего оборудования балясины можно изготовить и самостоятельно. В списке дополнительных материалов приведены видео о том, как сделать, к примеру, римские балясины и столбы.




Начинаем с того, что на рабочем столе инструментом “Прямоугольник” чертим проекцию балясины - квадрат размером 45 х 45 мм.

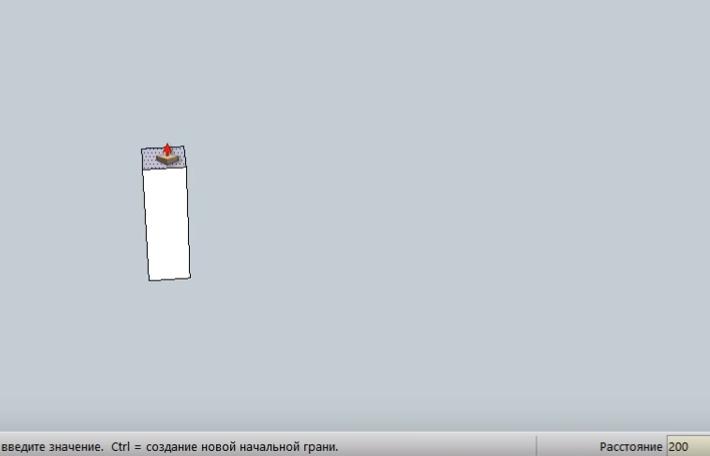

Выделяем квадрат и придаем ему объем, поднимая на 200 мм.

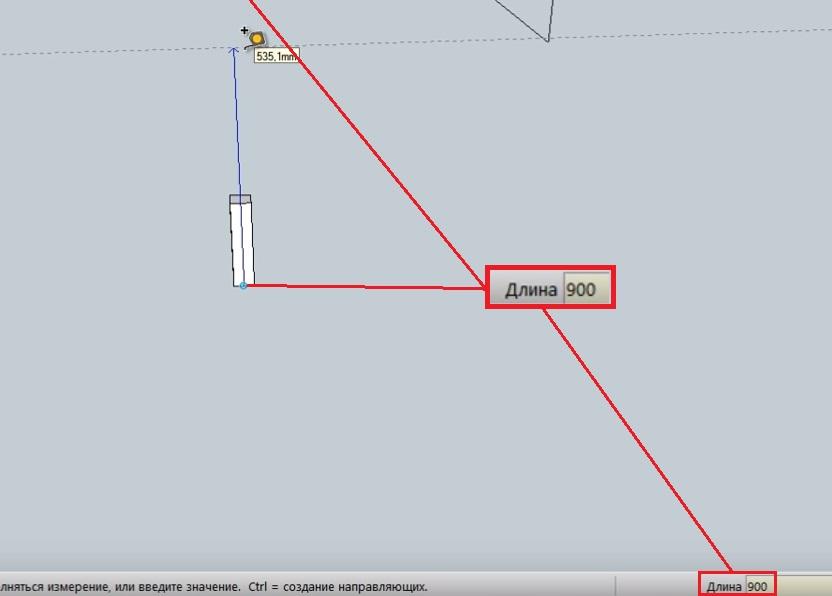

Высота балясины составляет 900 мм. Поэтому на данном расстоянии от основания балясины проводим вспомогательную линию.

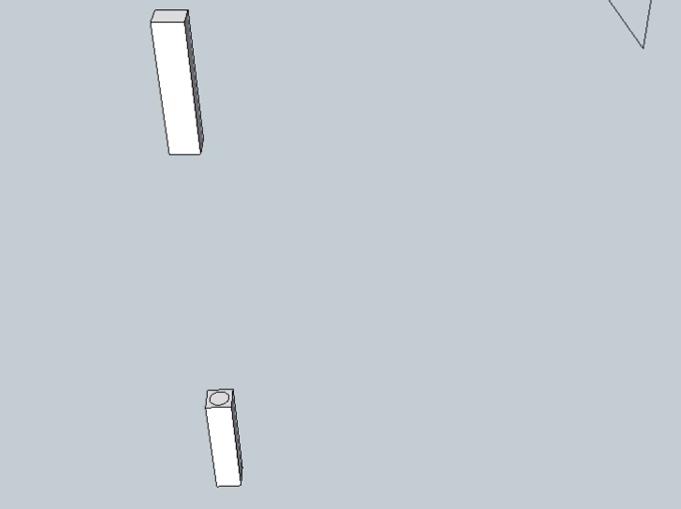

Копируем прорисованную нижнюю часть будущей балясины и вдоль направляющей линии поднимаем до верхней точки на высоте 900 мм от основания.

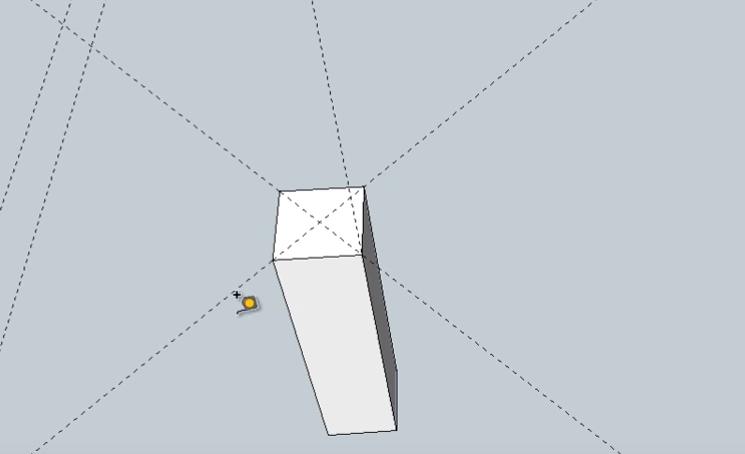

При помощи двух вспомогательных линий находим центр основания балясины.

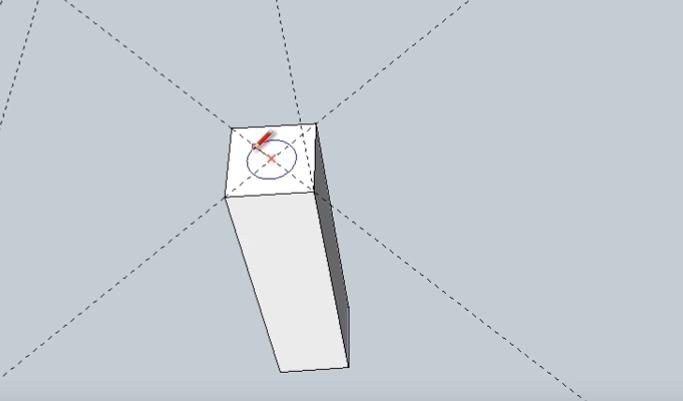

От этой точки при помощи инструмента “Окружность” чертим круг произвольного диаметра , не выходящего за пределы основания балясины.

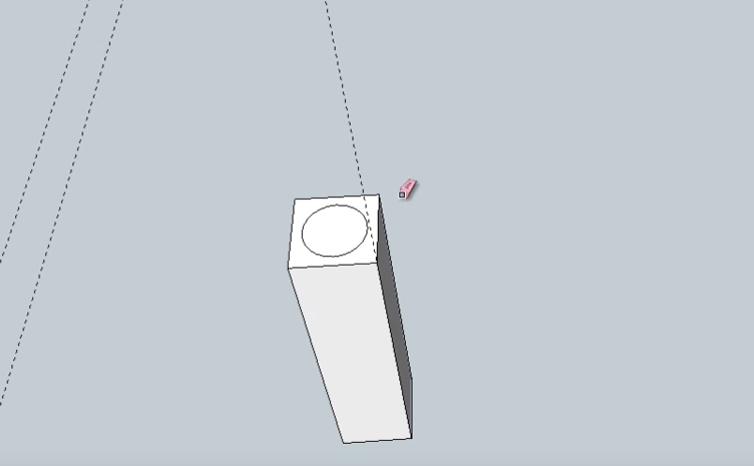

“Ластиком” удаляем лишние направляющие.

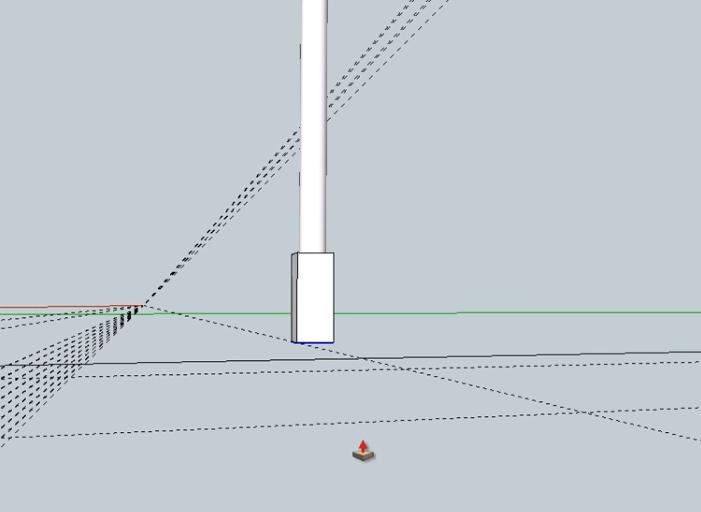

Поскольку рисунок-рельеф самой балясины для нас значения не имеет, то просто выделяем окружность и поднимаем ее до соприкосновения с верхней частью балясины.

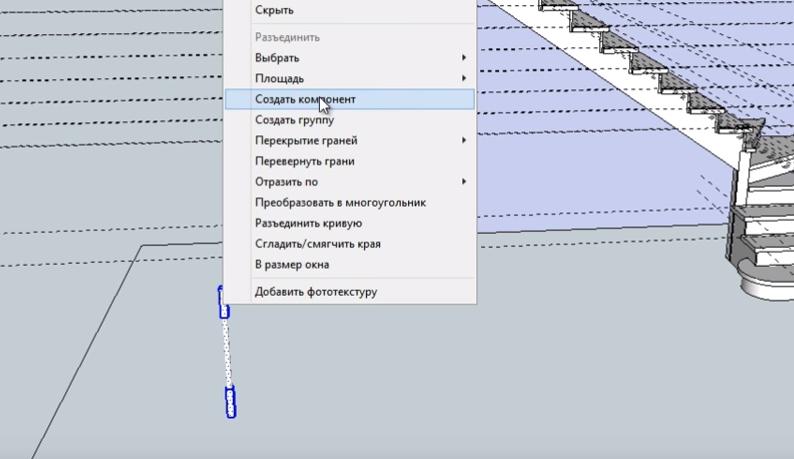

Получившуюся балясину мы выделяем и создаем компонент.




lampВажно! В случае с балясинами надо создавать именно КОМПОНЕНТ, а не ГРУППУ, чтобы было удобнее работать, чуть ниже будет разъяснено, почему.

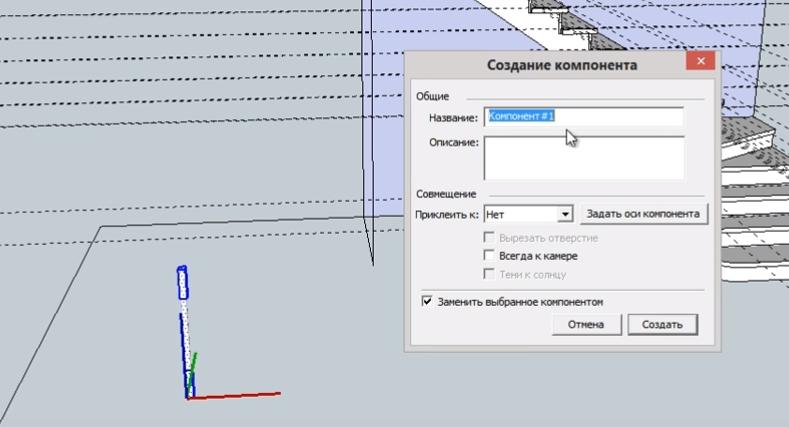

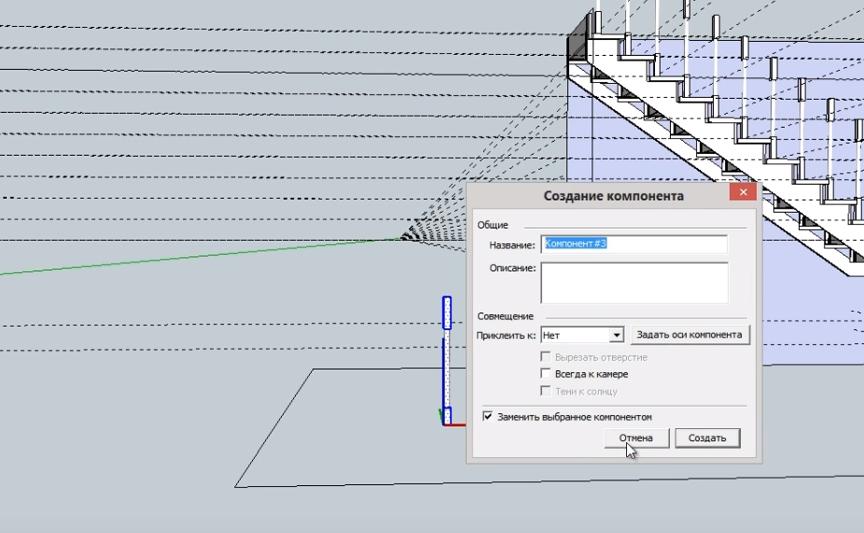

При нажатии функции “Создать компонент” появляется всплывающее окно.

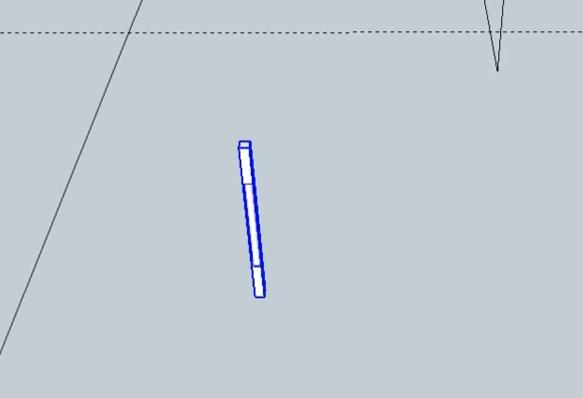

Ничего не меняем, просто нажимаем кнопку “Создать”. Вся балясина будет выделена синим цветом.




Устанавливаем балясины на 3D-макет лестницы.

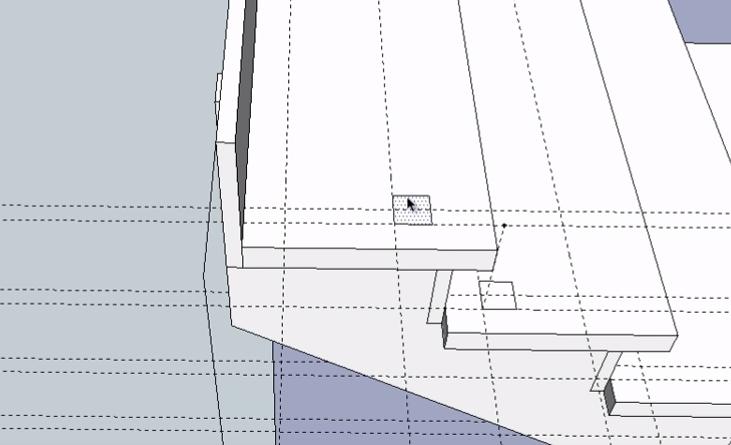

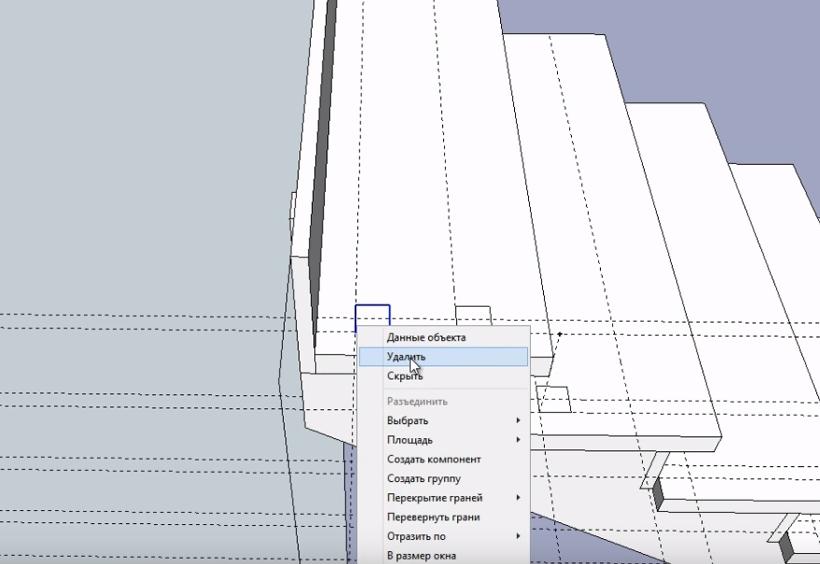

Перед тем, как устанавливать балясины, удаляем ранее начерченные на верхних ступенях проекции-квадраты.

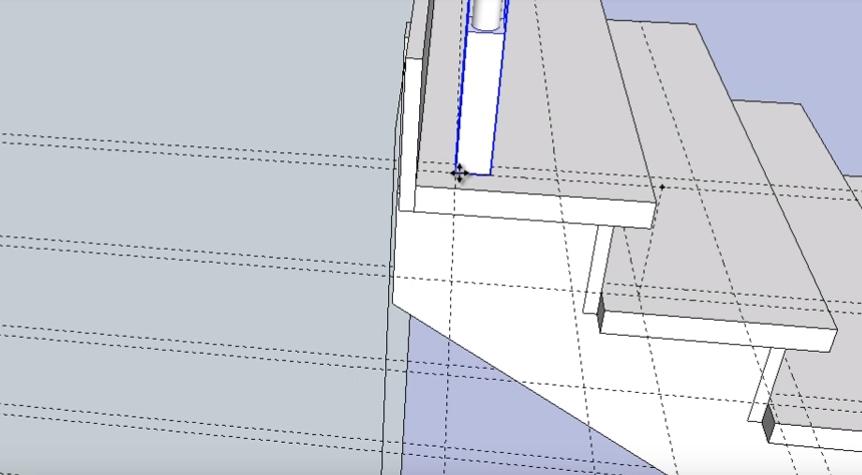

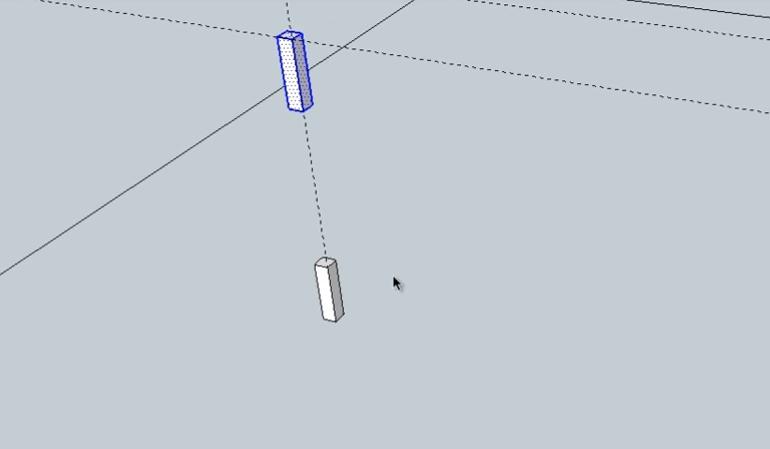

Выделяем, копируем 3D-модель балясины и устанавливаем в начало первой самой верхней ступени.

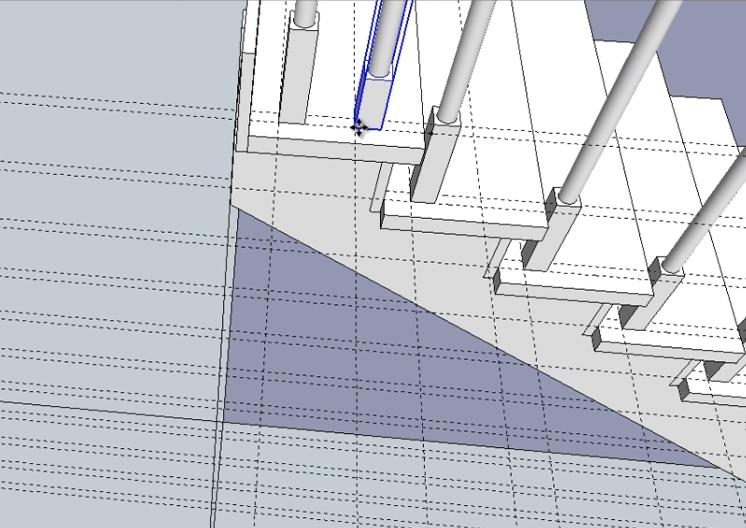

Копируем компонент-балясину еще раз и переносим в это же место на ступень ниже.

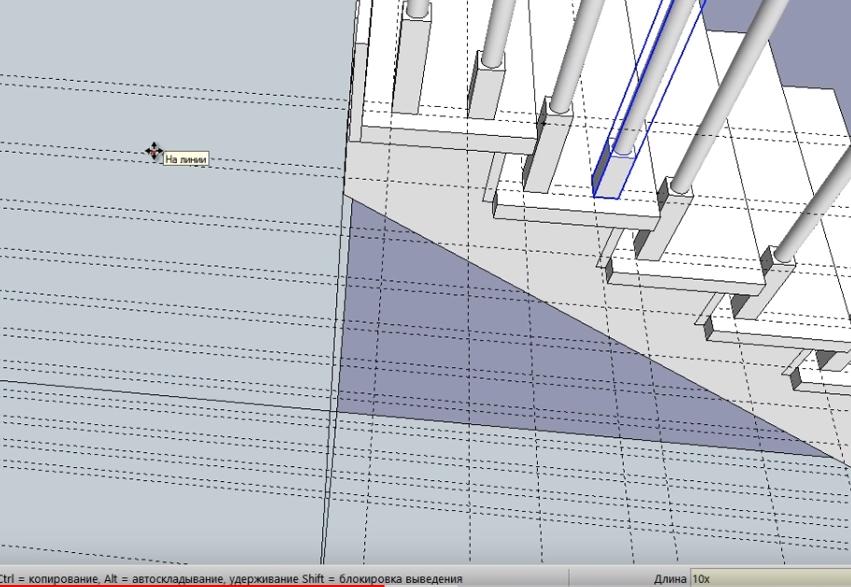

Вводим в окно размеров команду “10х” (в латинской раскладке), нажимаем Enter и все ближайшие к подступенникам балясины установятся автоматически.

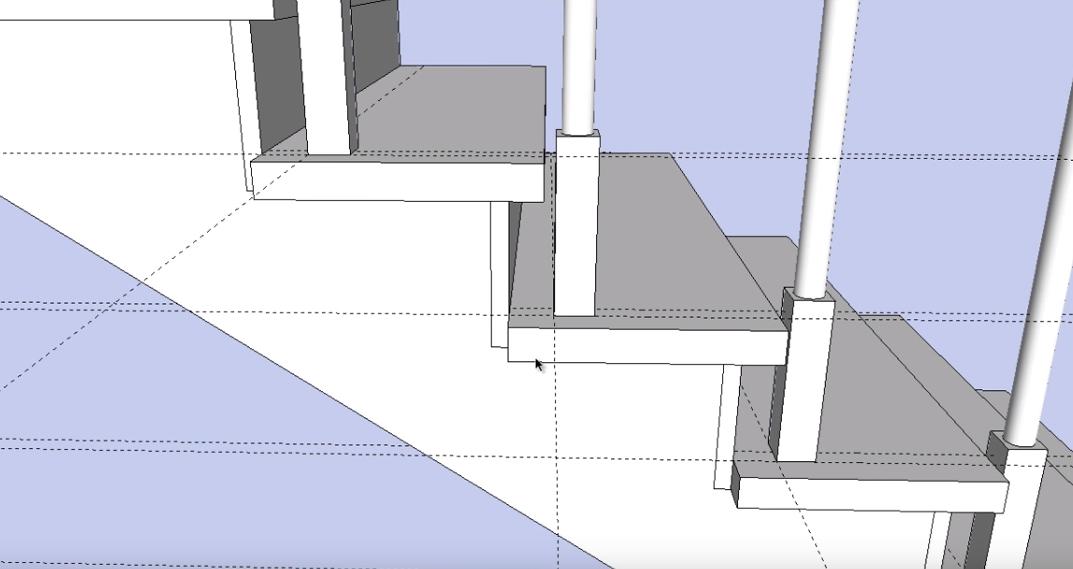

Теперь нам нужно укоротить балясину, которая будет устанавливаться посередине ступени.

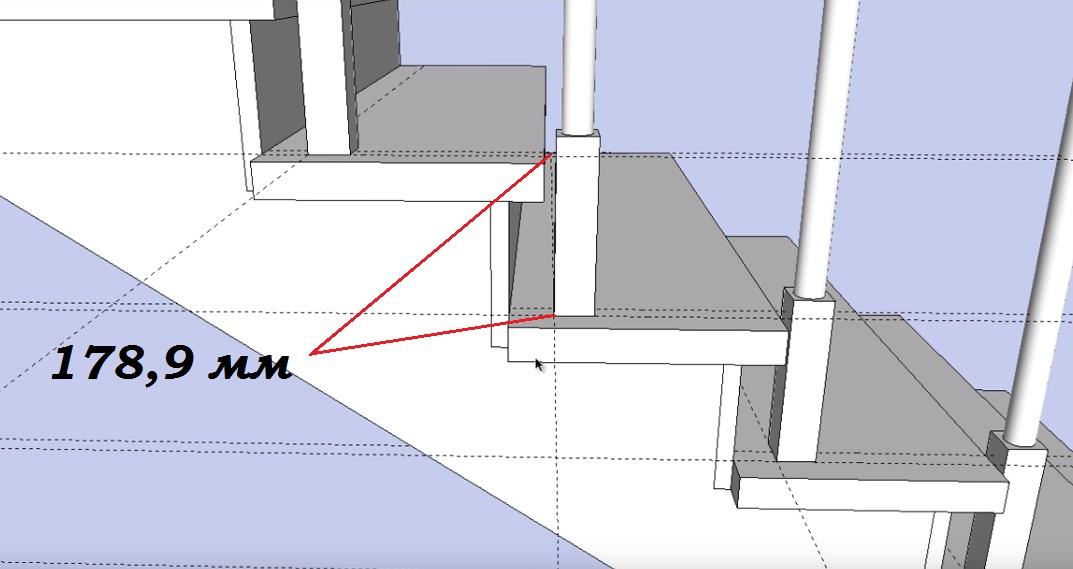

Высота ступени равна 178,9 мм.

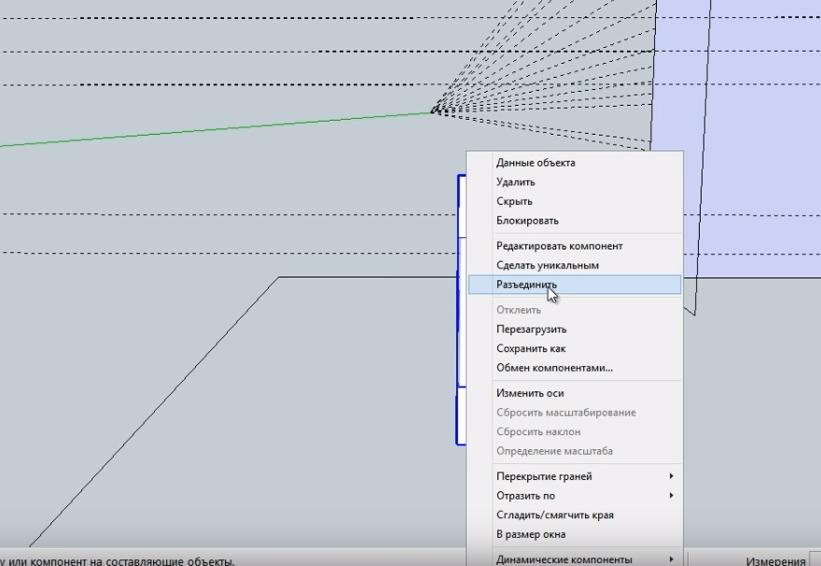

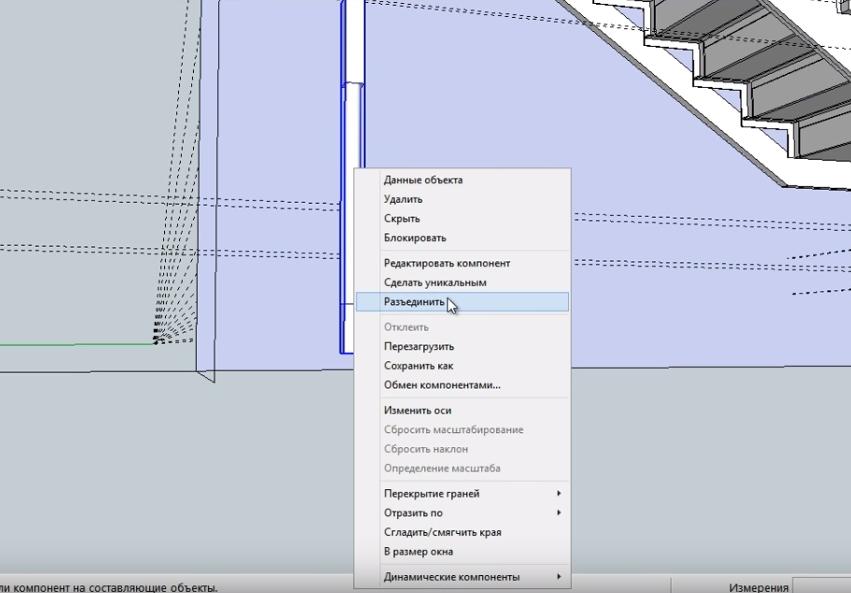

Поскольку балясина располагается строго посередине, то ее нижнюю часть нужно обрезать на половину от этого расстояния, т.е. на 89,45 мм. Для этого разъединяем компонент-балясину, выделив ее, а потом вызвав правой кнопкой мышки меню функций.




Инструментом “Рулетка” проводим направляющую на высоте 89,45 мм от основания балясины.

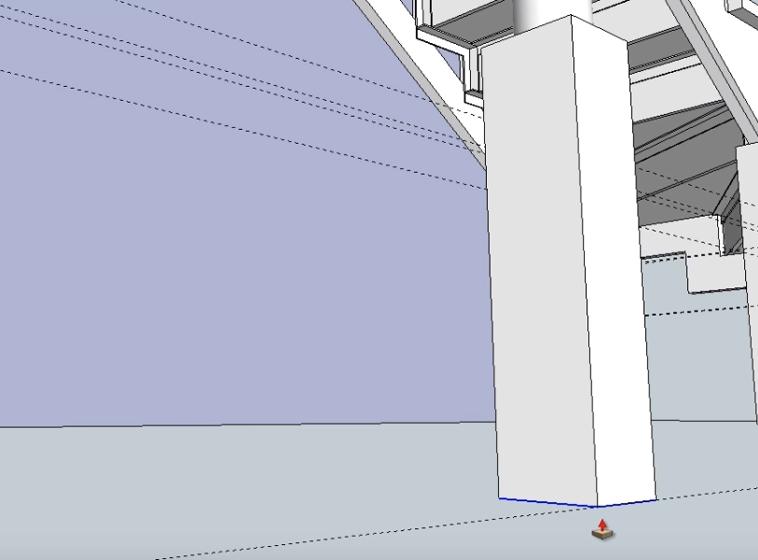

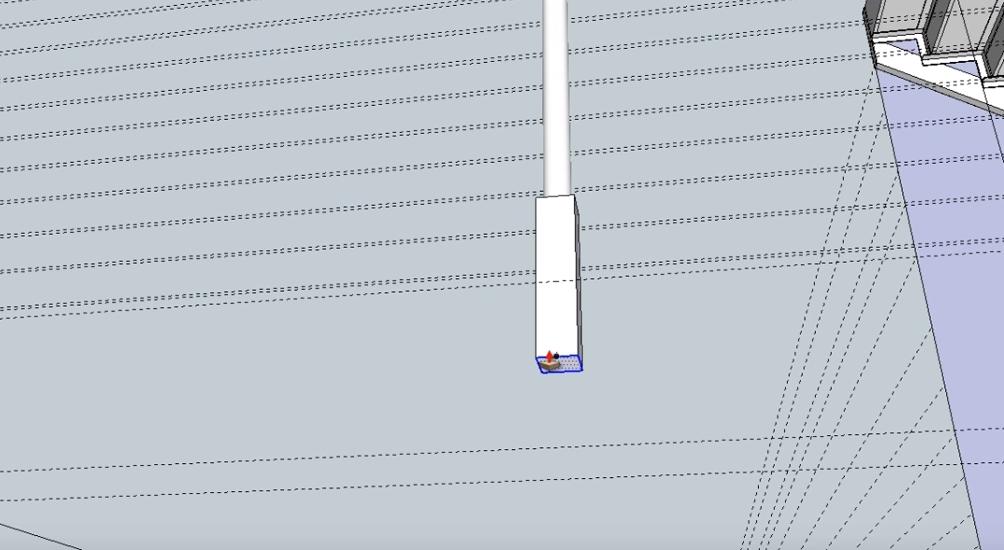

Снизу выделяем основание балясины и инструментом Push-Pull начинаем ее поднимать.






После этого выделяем всю новую балясину целиком и через меню функций вновь создаем компонент, он уже пойдет под другим номером, в нашем случае - № 3.

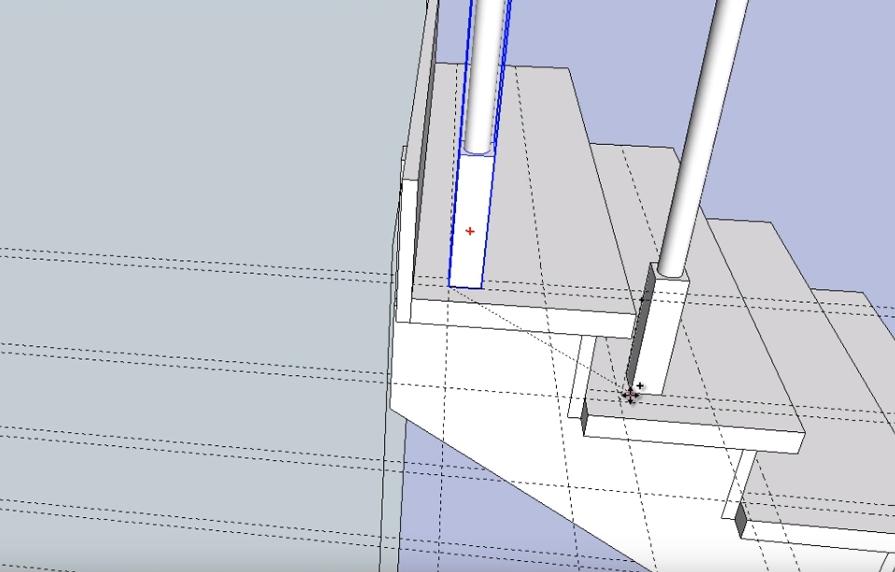

Устанавливаем вторую балясину на верхнюю ступень, используем инструмент “Перемещение” и клавишу Ctrl.




При повторном копировании на следующую ступень опять вводим в окно размеров команду “10х”, чтобы автоматически расставить остальные балясины на верхнем пролете лестницы.

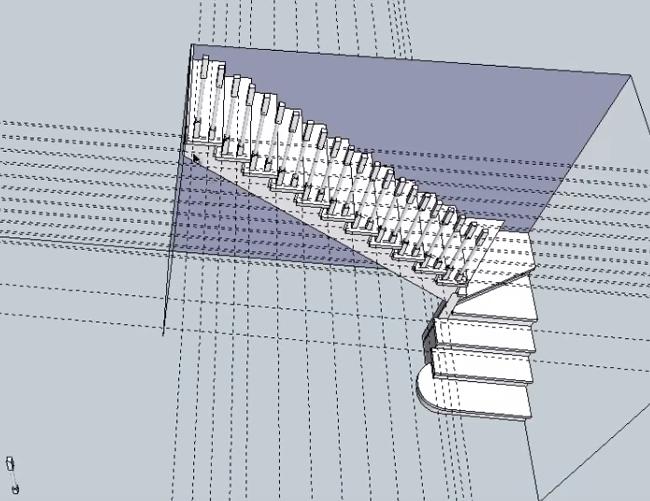

Таким образом у нас установлены все балясины верхнего пролета лестницы.

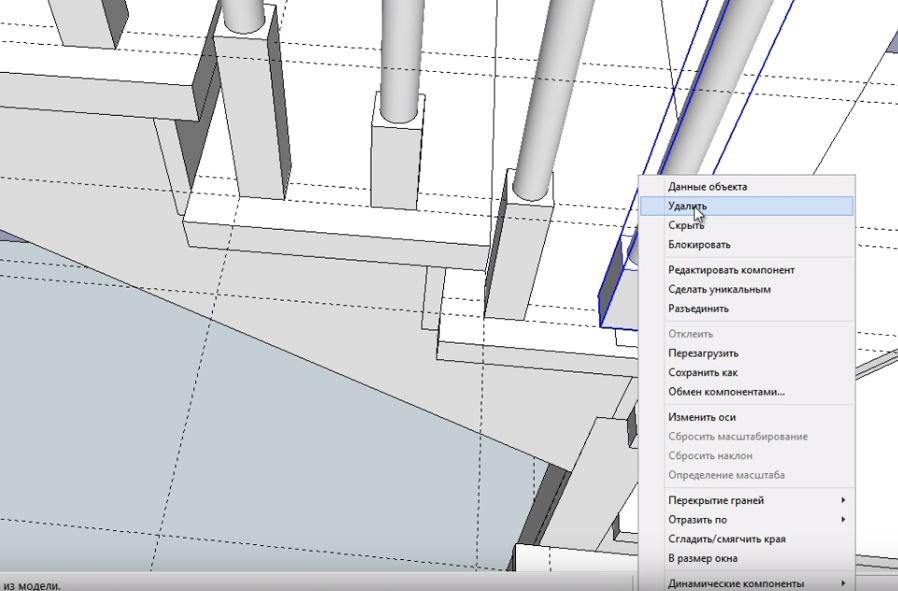

На месте последней балясины будет стоять центральный столб, поэтому мы ее просто удаляем.

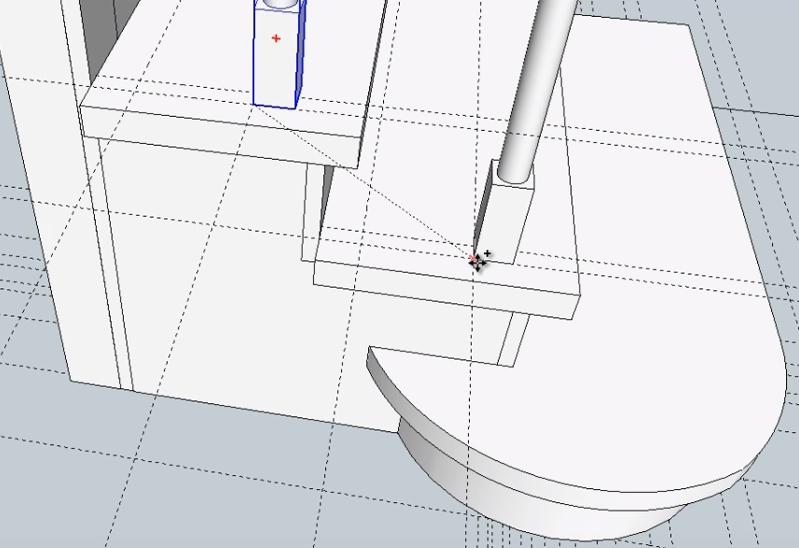

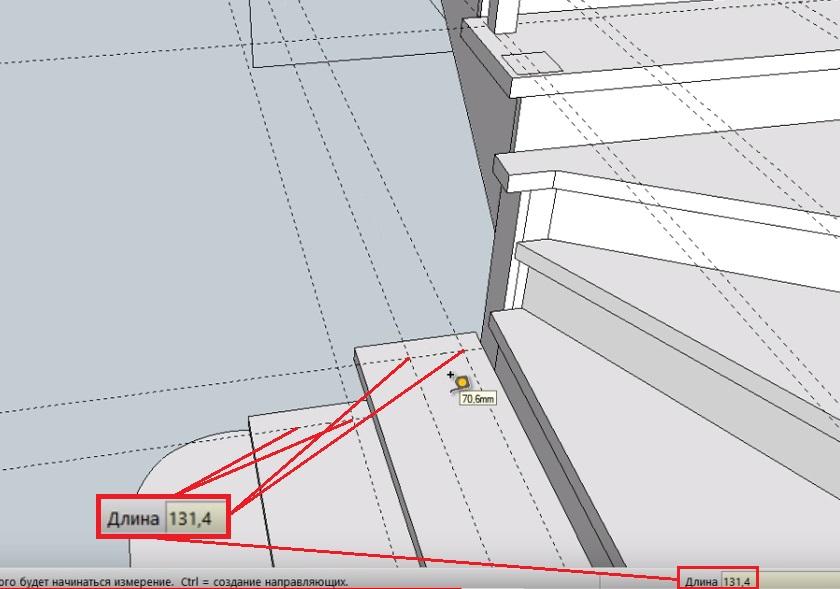

Для установки балясин на нижнем пролете, делаем разметку на первых двух ступенях после угловых - проводим вспомогательные линии на расстоянии 131,4 мм от места установки первой балясины.

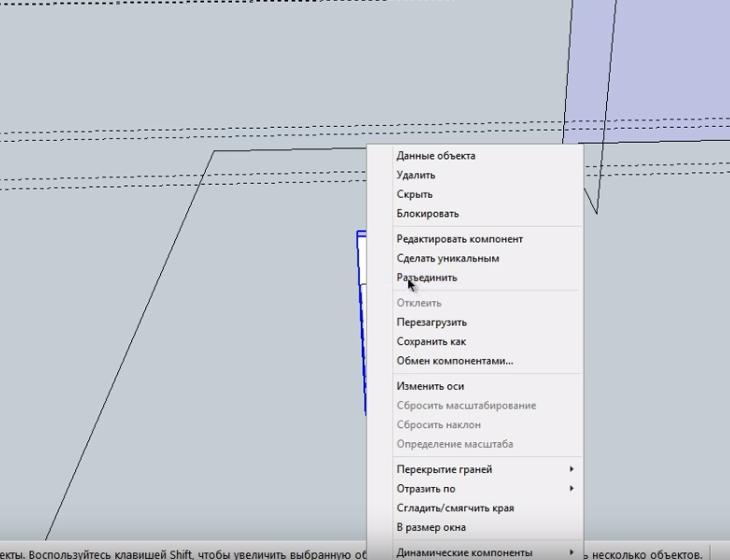

Возвращаемся к нашему компоненту-балясине и разгруппировываем ее.

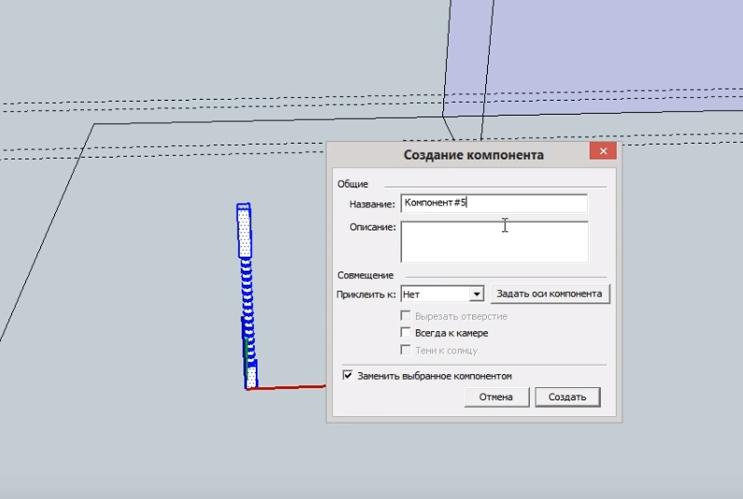

И сразу создаем из нее новый компонент под другим номером - к примеру, № 5.

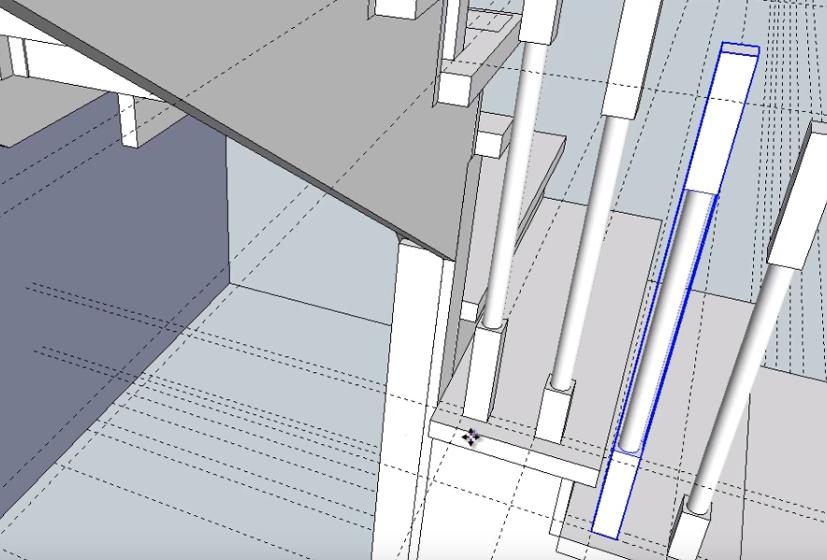

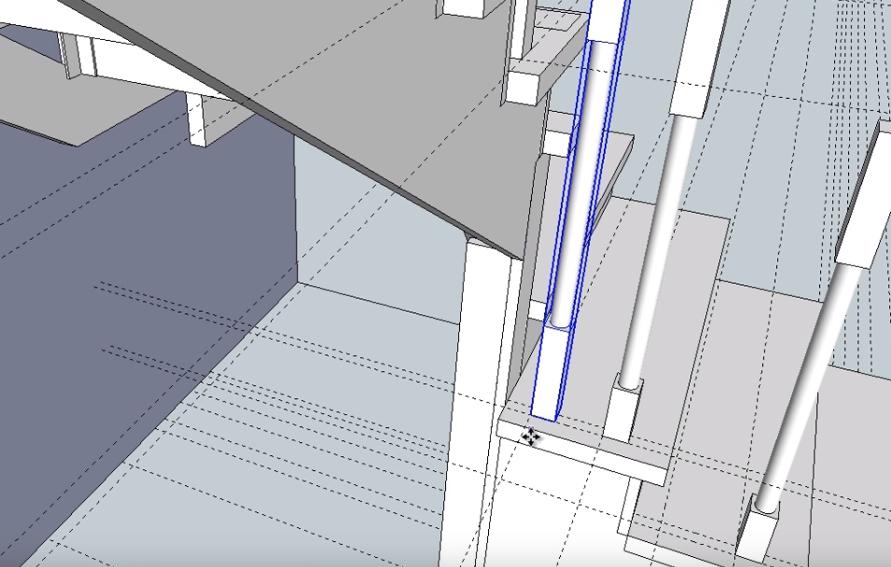

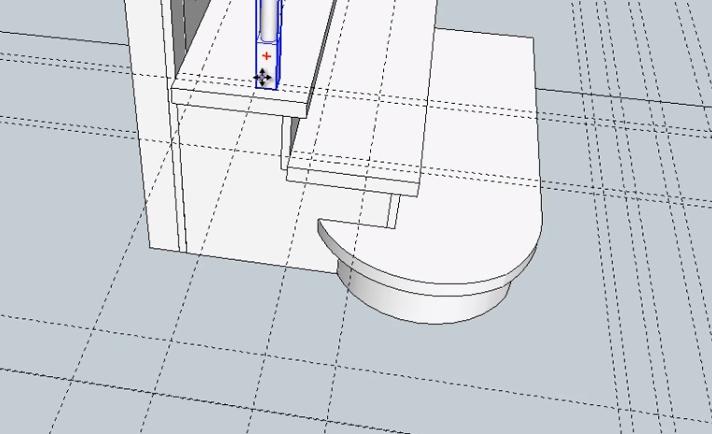

Ставим эту балясину на одну и вторую ступени нижнего пролета лестницы.






Возвращаемся к только что созданному компоненту-балясине № 5 и разъединяем его.

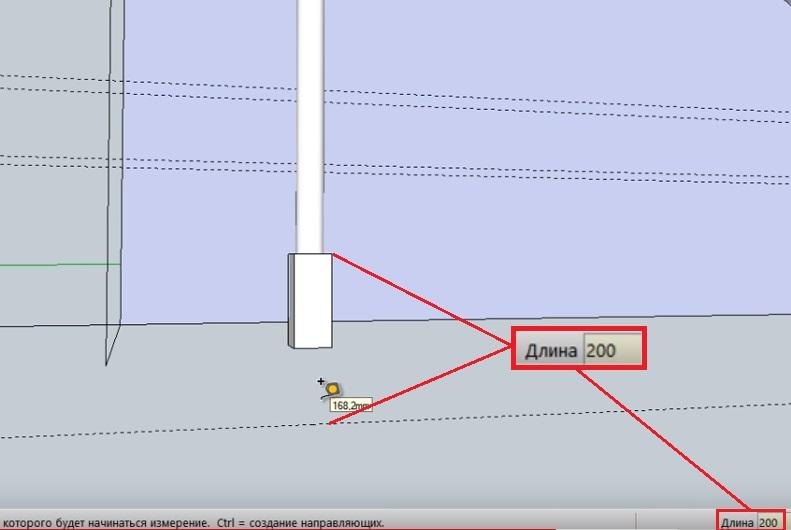

Чтобы увеличить эту балясину до прежних размеров, проводим вспомогательную линию на расстоянии 200 мм от верхнего края нижнего основания балясины.




Наращиваем основание балясины до 200 мм.

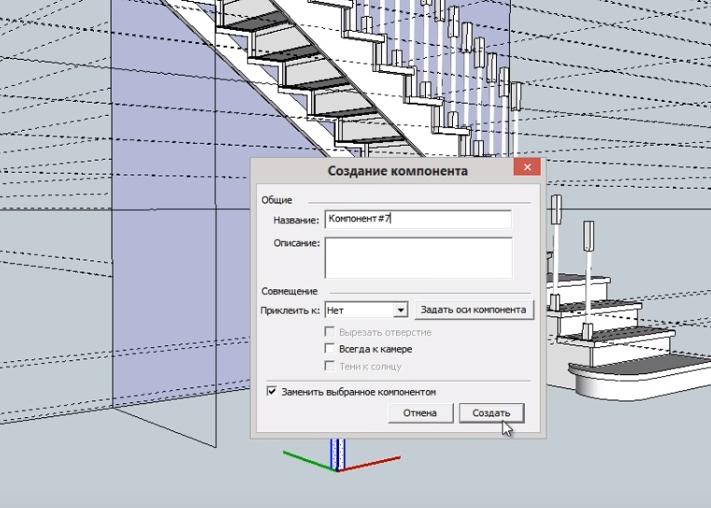

Создаем и из этой балясины новый компонент - № 7.




Устанавливаем балясину на одну и на вторую ступени нижнего пролета лестницы.






Все балясины установлены и можно убрать направляющие линии.



Обрезаем балясины под поручень.

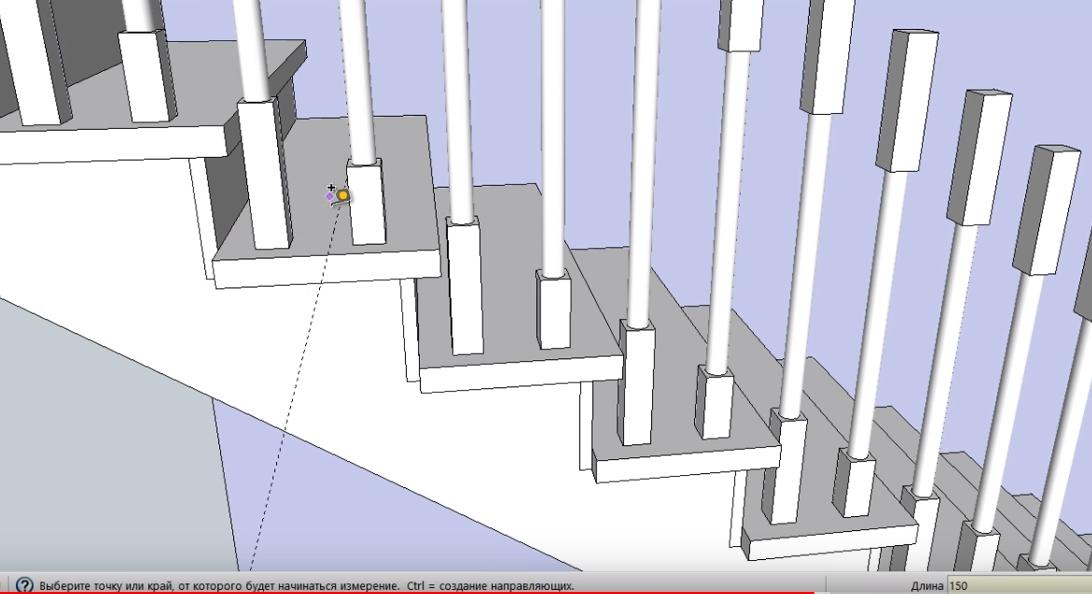

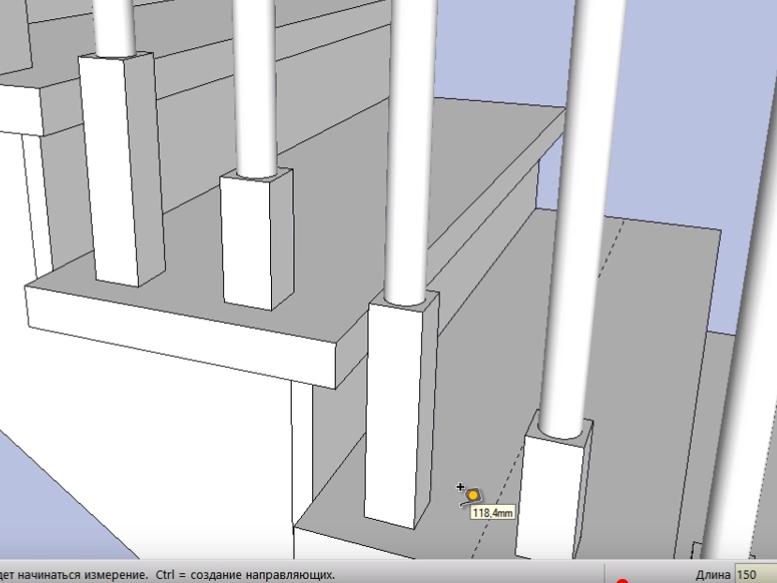

Начинаем с того, что на верхней ступени чертим вспомогательную продольную линию строго по середине - на удалении 150 мм от подступенника.

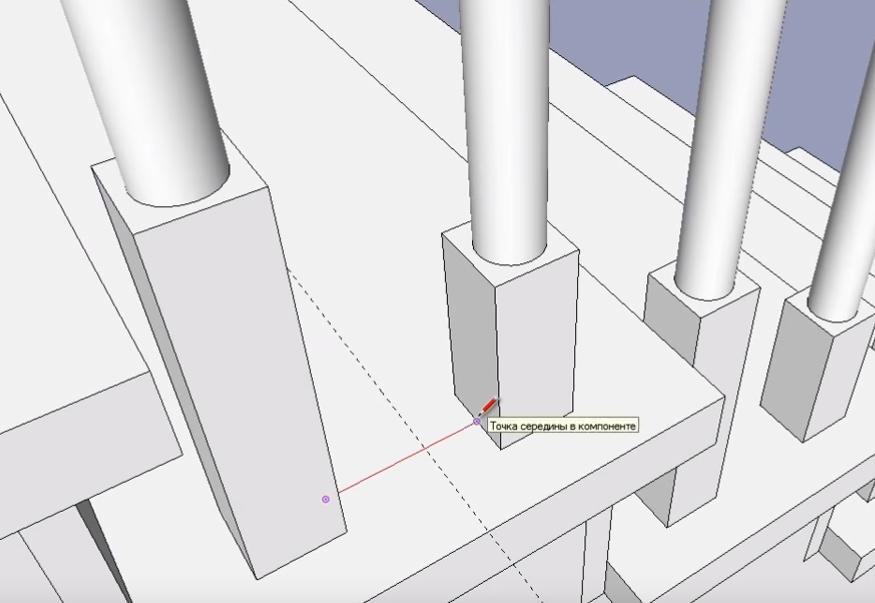

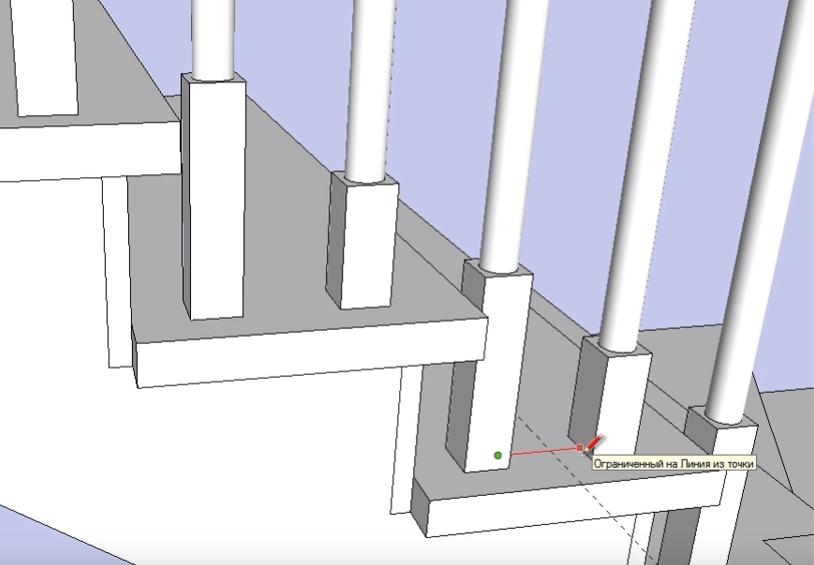

Между двумя рядом стоящими на ступени балясинами проводим временную соединительную линию.




Те же самые операции дублируем в нижней части лестничного пролета на 10-й ступени.





lampРасстояние от ступени до верхней точки перил варьируется от 800 до 850 мм.

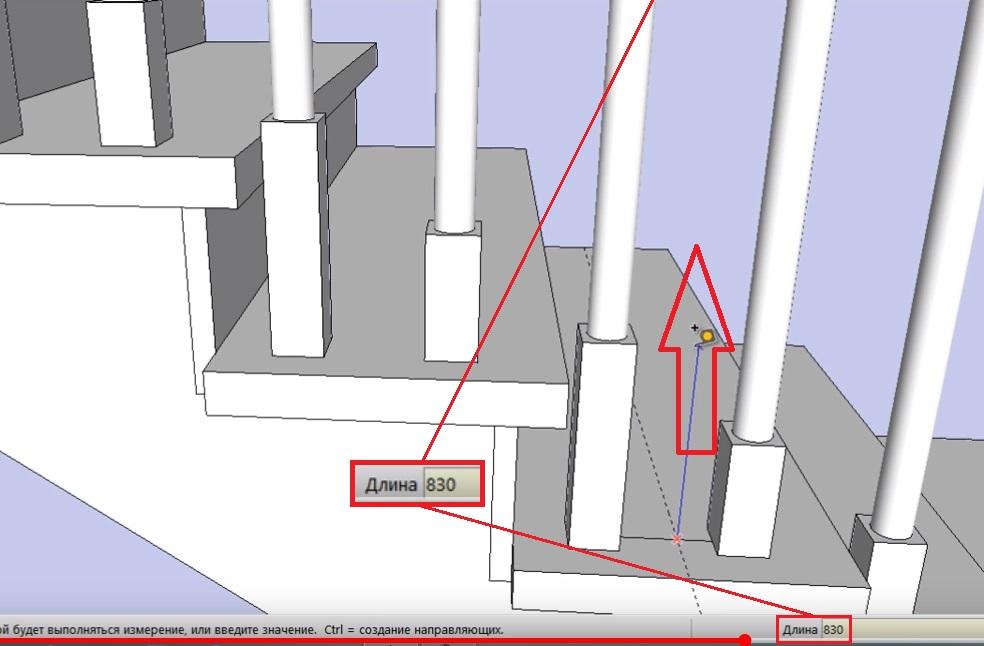

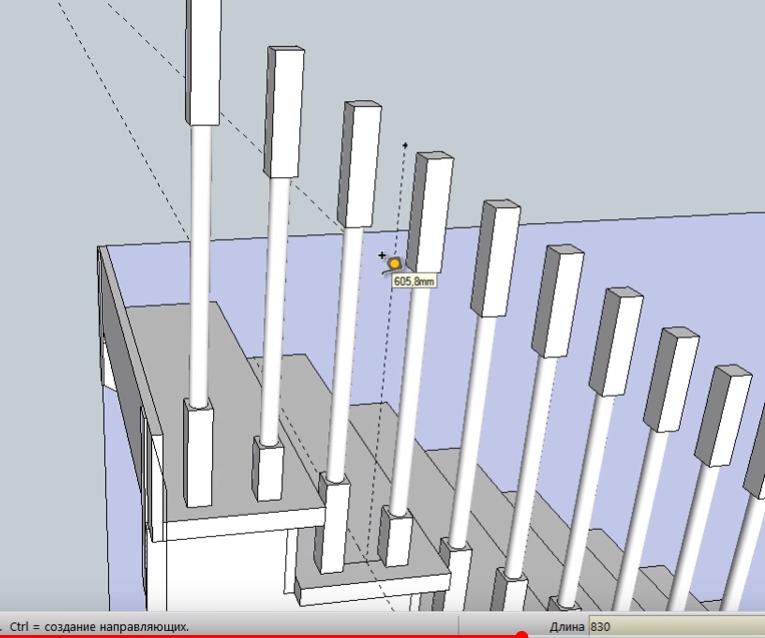

Мы сделаем перила на высоте 830 мм. Из точки пересечения вспомогательных линий на ступени поднимаем на это расстояние еще одну вспомогательную линию.






То же самое делаем на верхней ступени.

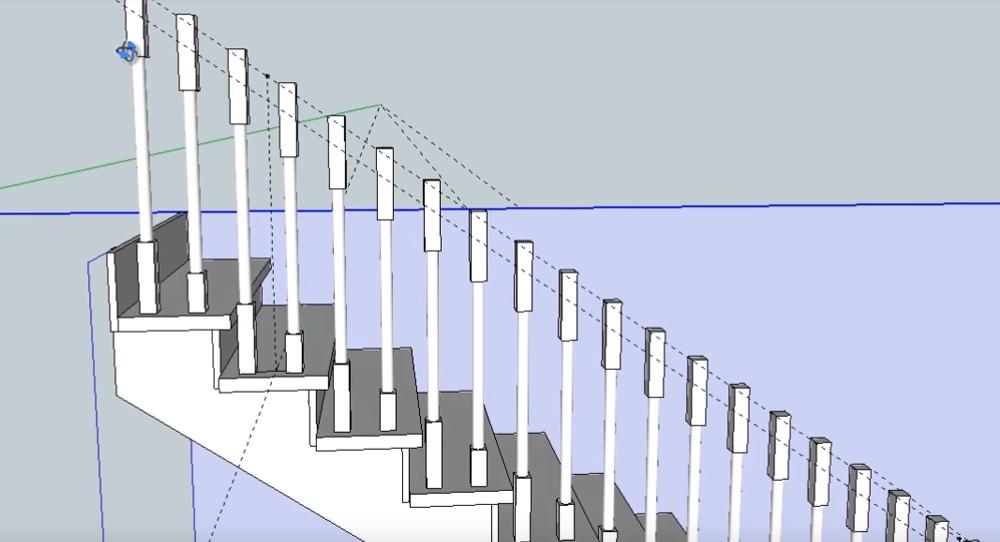

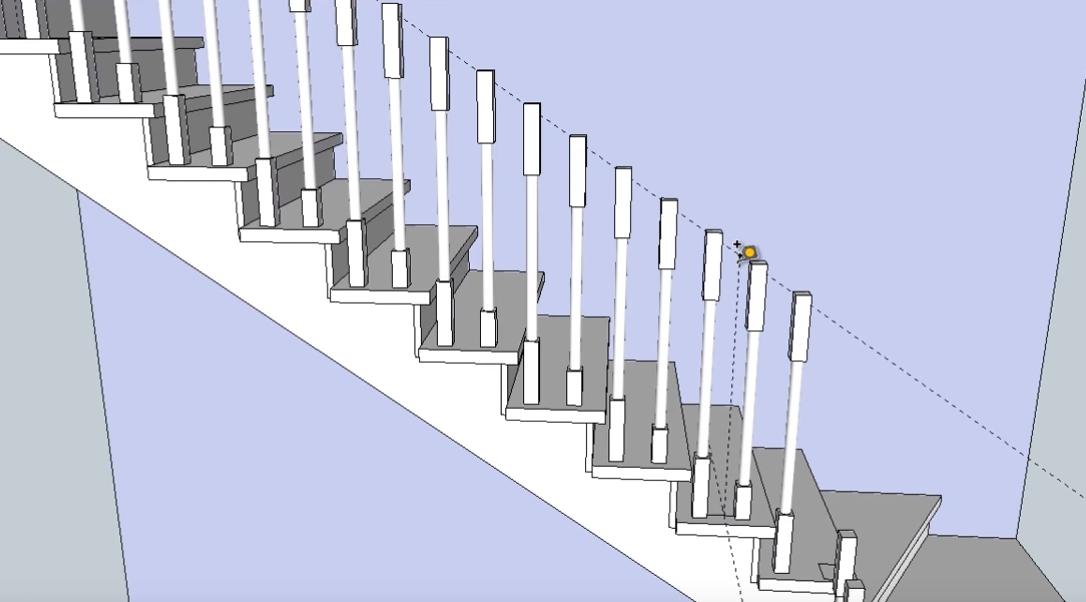

Через две верхние точки прочерченных линий проводим вспомогательную линию, обозначающую верхний край перил.




Получившуюся линию для удобства можно сдвинуть к внешнему краю балясин. чтобы при перемещении линия не сместилась, проводим через нее вспомогательную линию, параллельную плоскости пола и ступеней.




Перемещаем линию верхнего края перил до точки пересечения вспомогательной линии и края балясины.

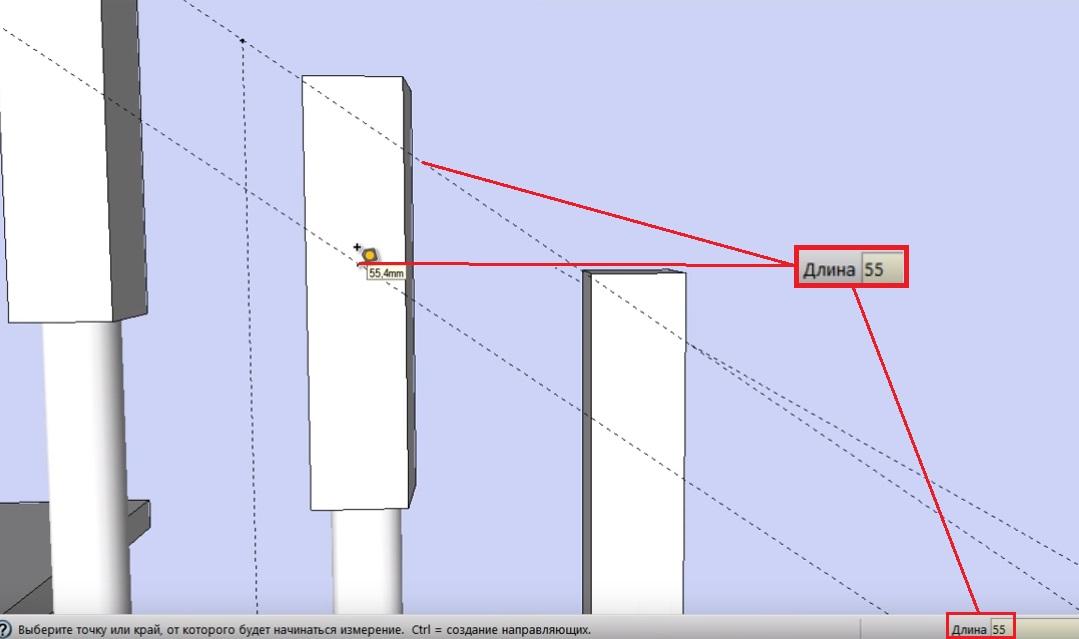

Высота поручня перил у нас составляет 55 мм, соответственно, снизу от верхнего края перил проводим вторую вспомогательную линию на этом удалении.

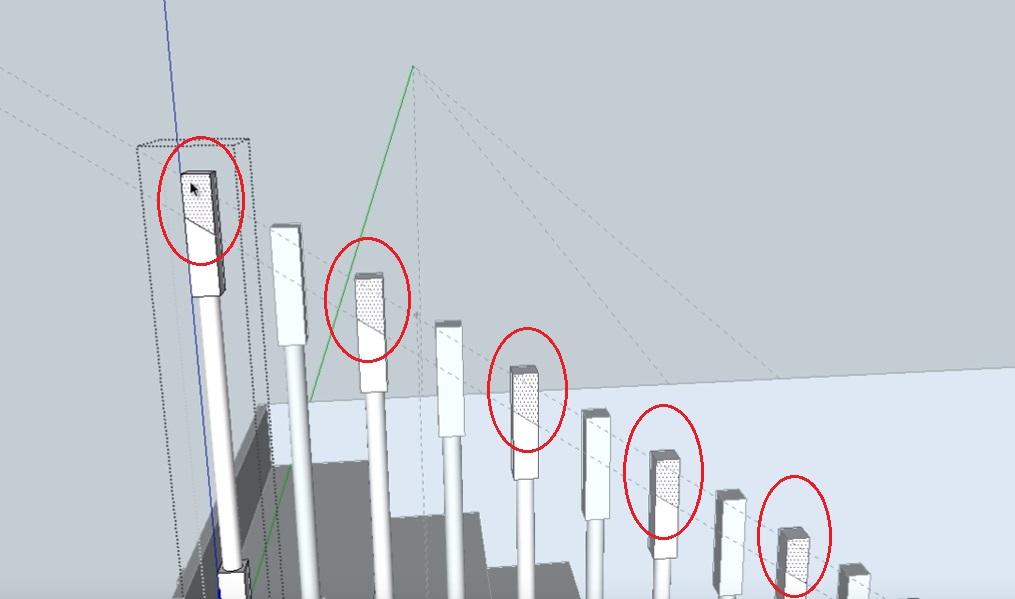

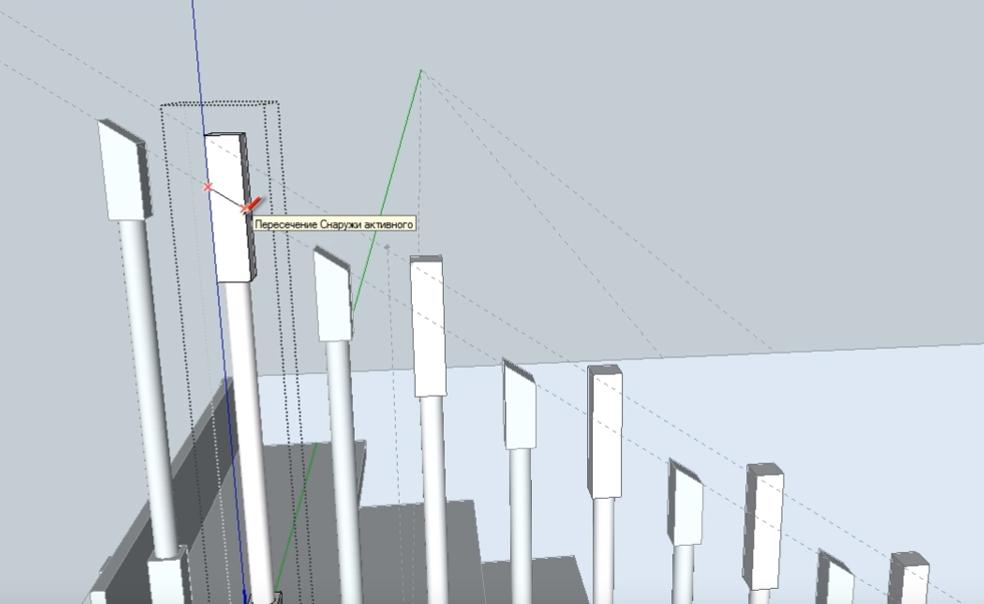

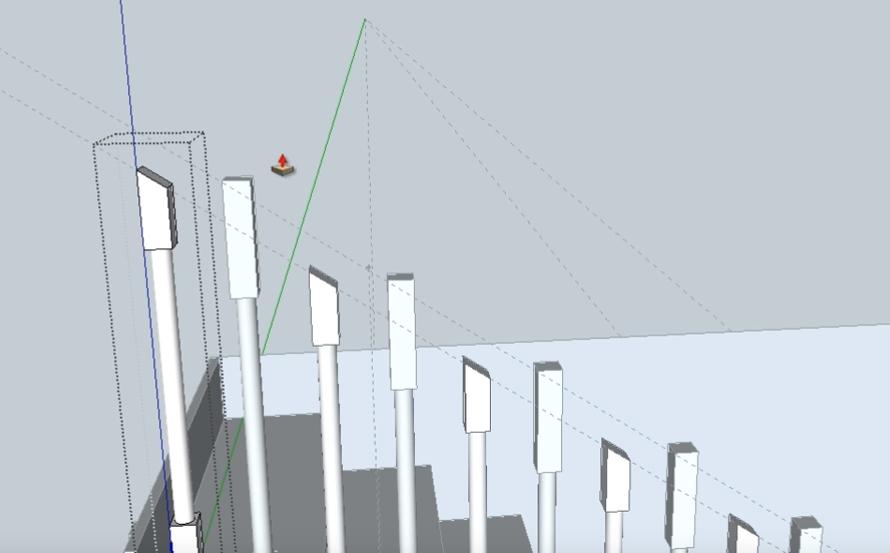

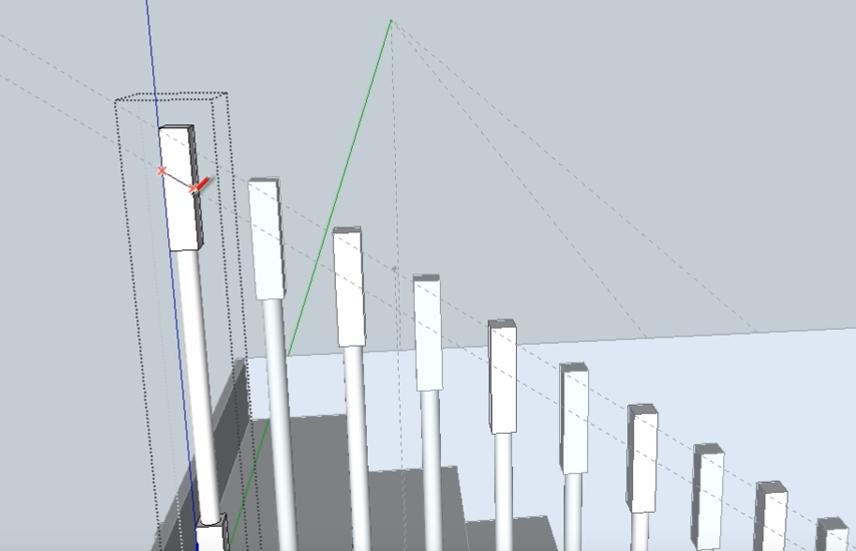

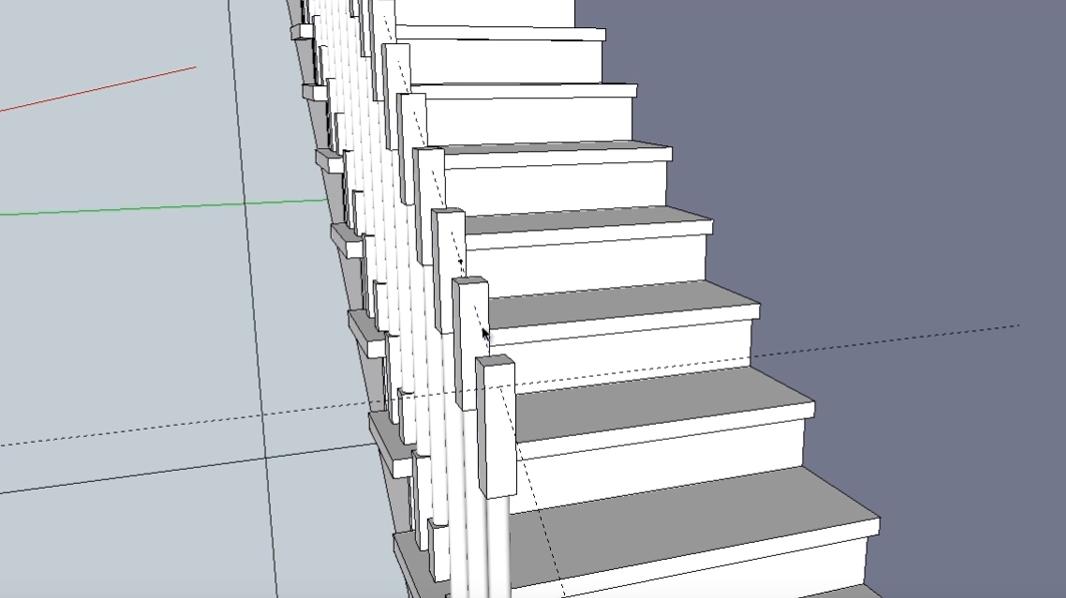

Теперь по нижней линии обрезаем балясины. Выделяем первый компонент и проводим косую линию по верхней части балясины.




Выделяем верхнюю часть балясины. При этом автоматически будут выделены и все копии этого компонента.

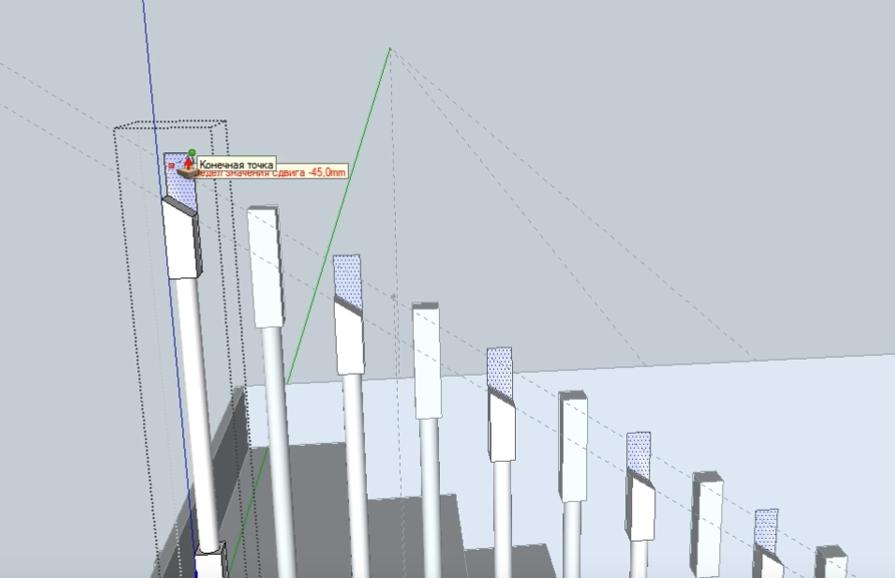

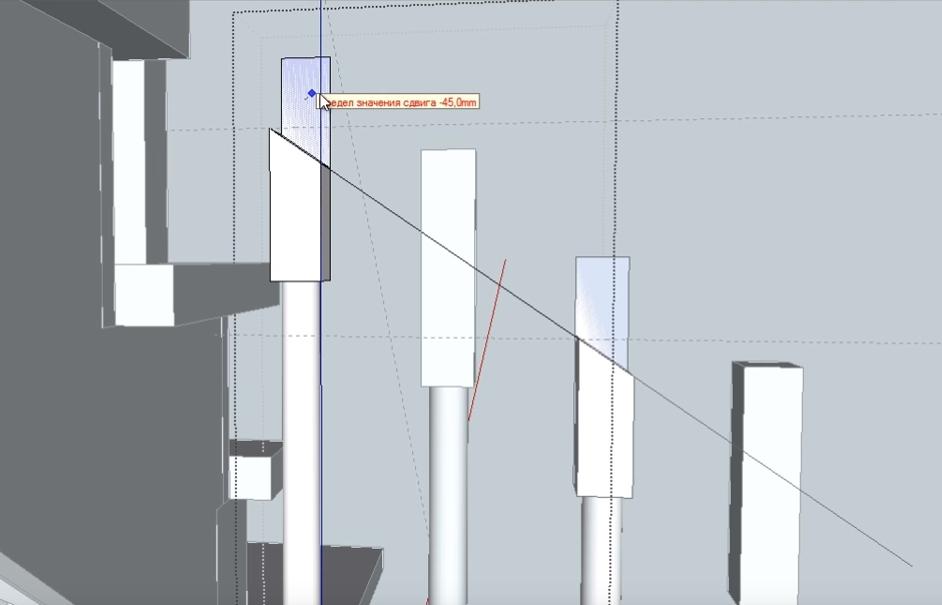

Сдвигая инструментом Push-Pull верхнюю часть выделенной балясины, мы одновременно обрезаем все балясины этого типа.




Также поступаем со следующим компонентом.

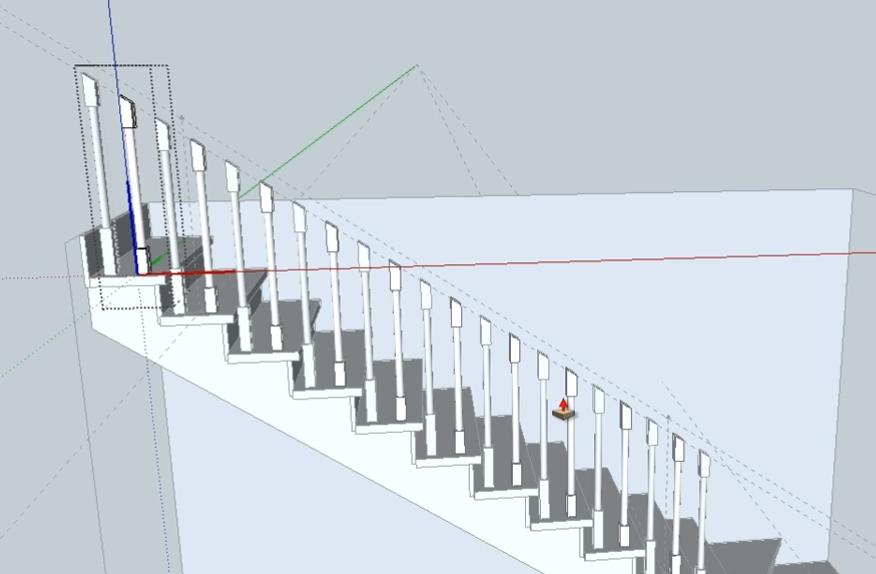

Все балясины верхнего пролета лестницы у нас обрезаны под поручень перил.

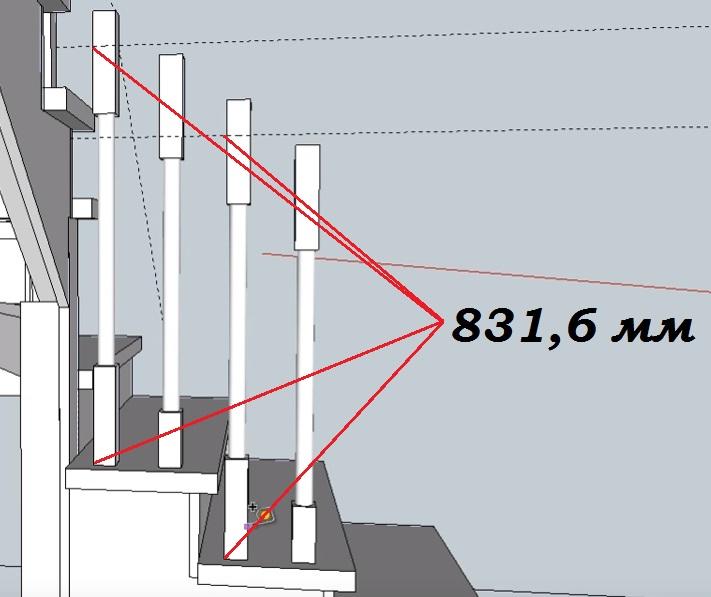

Остается обрезать балясины нижнего пролета лестницы. Это можно сделать следующим образом: измеряем высоту первого компонента-балясины. Она равна 831,6 мм.

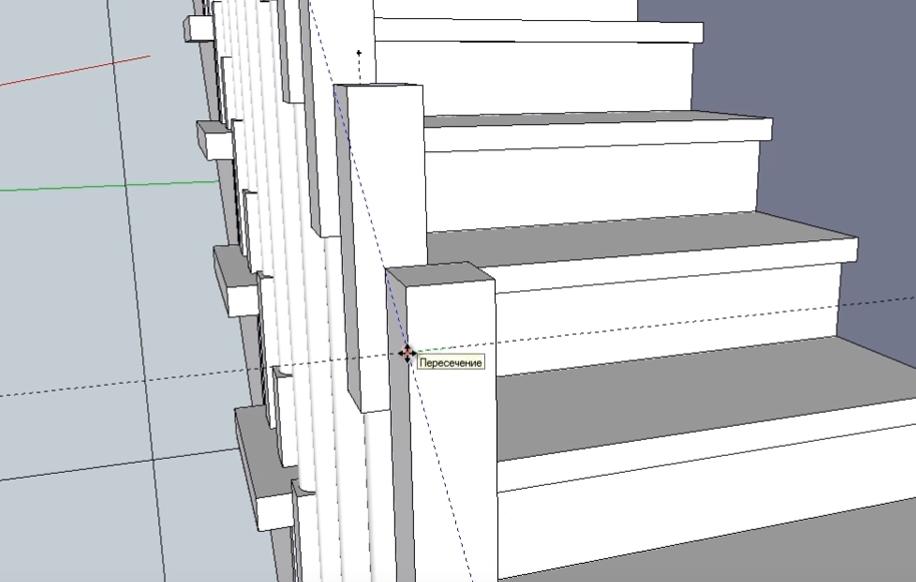

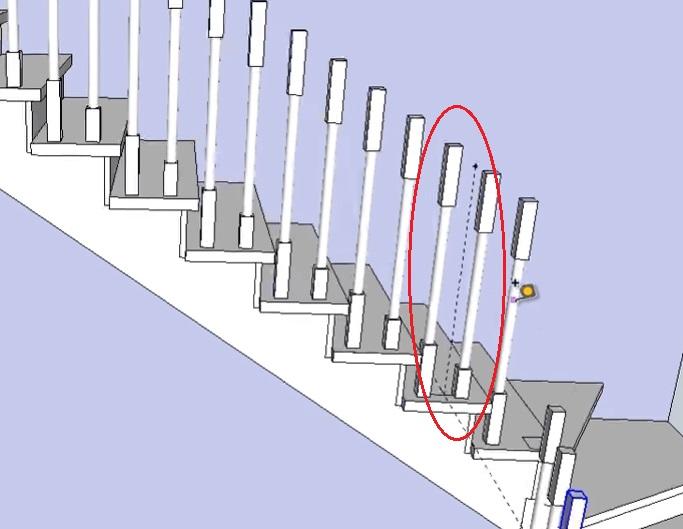

Проводим на этой высоте вспомогательные линии на соответствующих балясинах нижнего пролета лестницы.

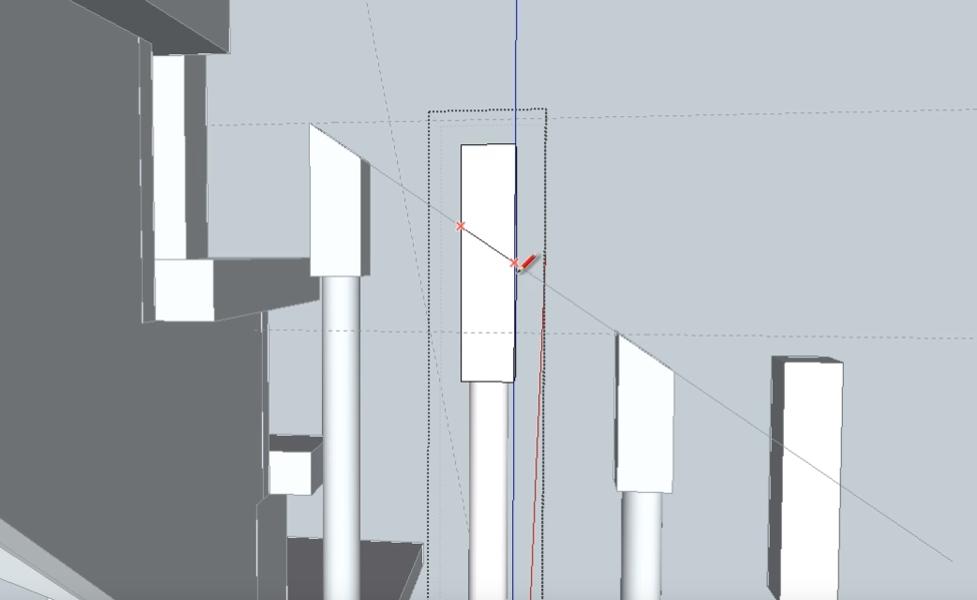

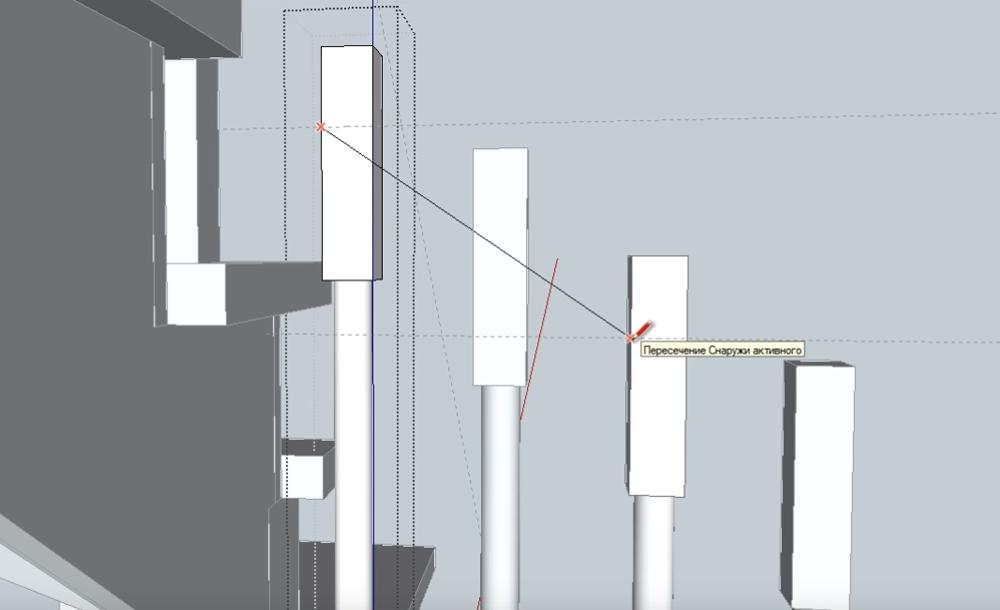

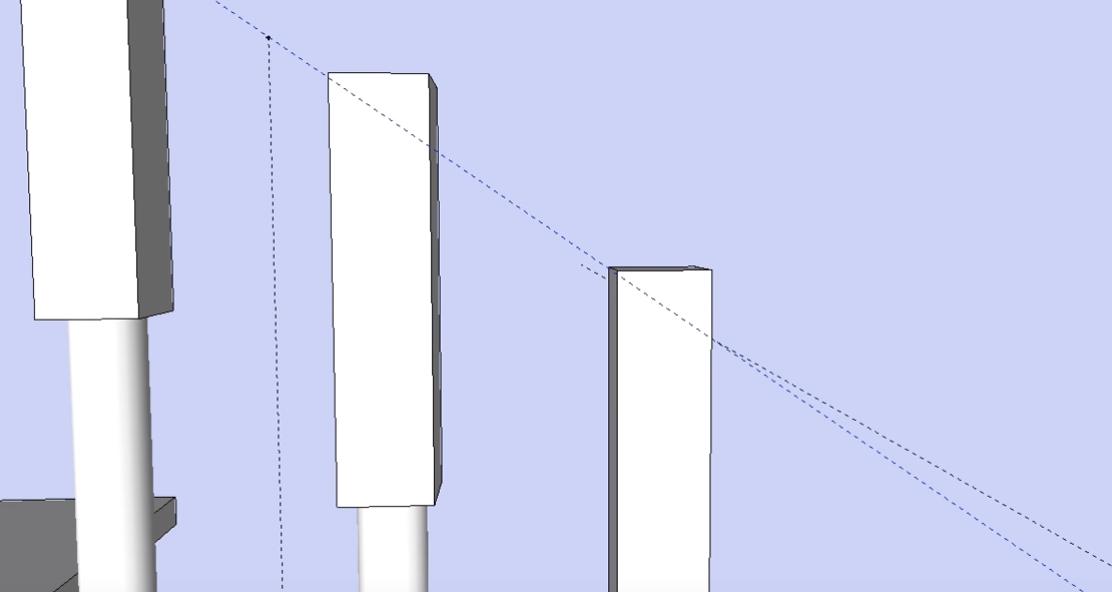

Через верхние точки балясин проводим линию “среза”.




Сдвигаем-убираем верхнюю часть.

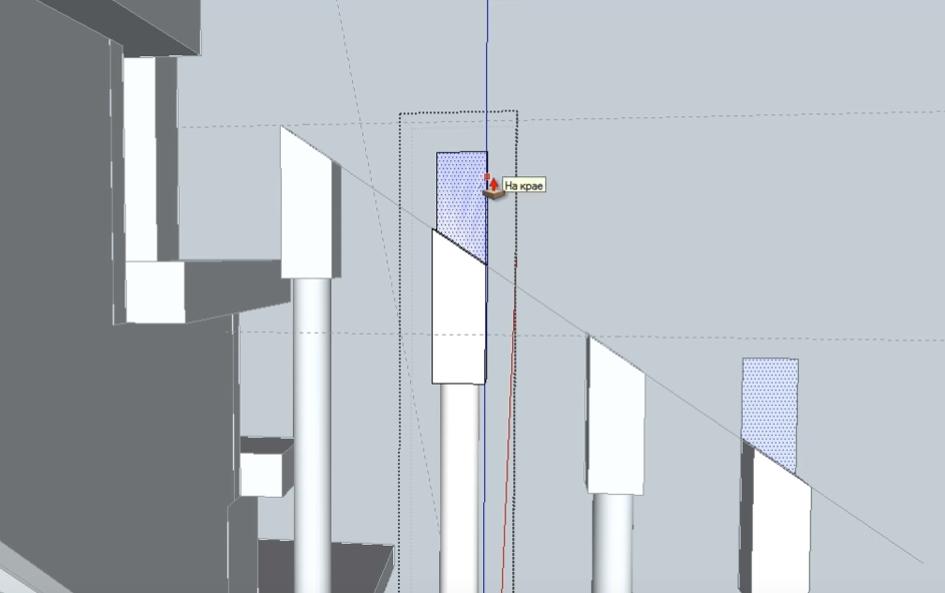

Повторяем эти действия на двух оставшихся балясинах: проводим линии “среза” на одной из балясин - компоненте.




Выделяем и убираем верхнюю часть.

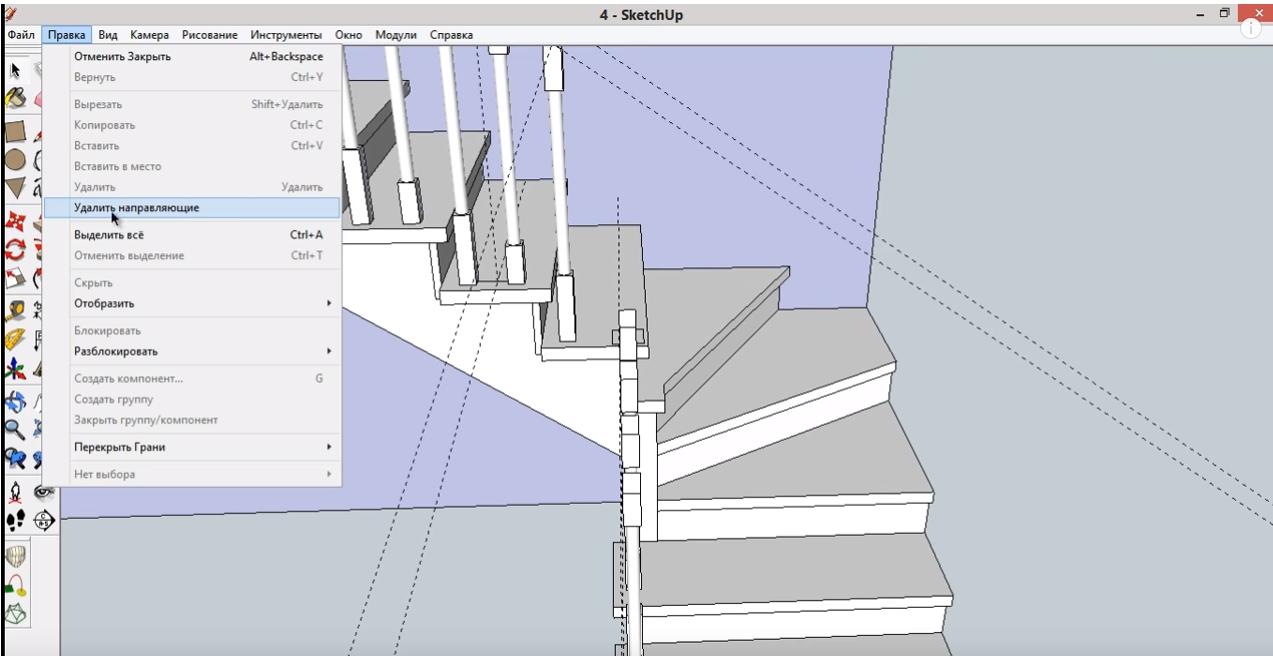

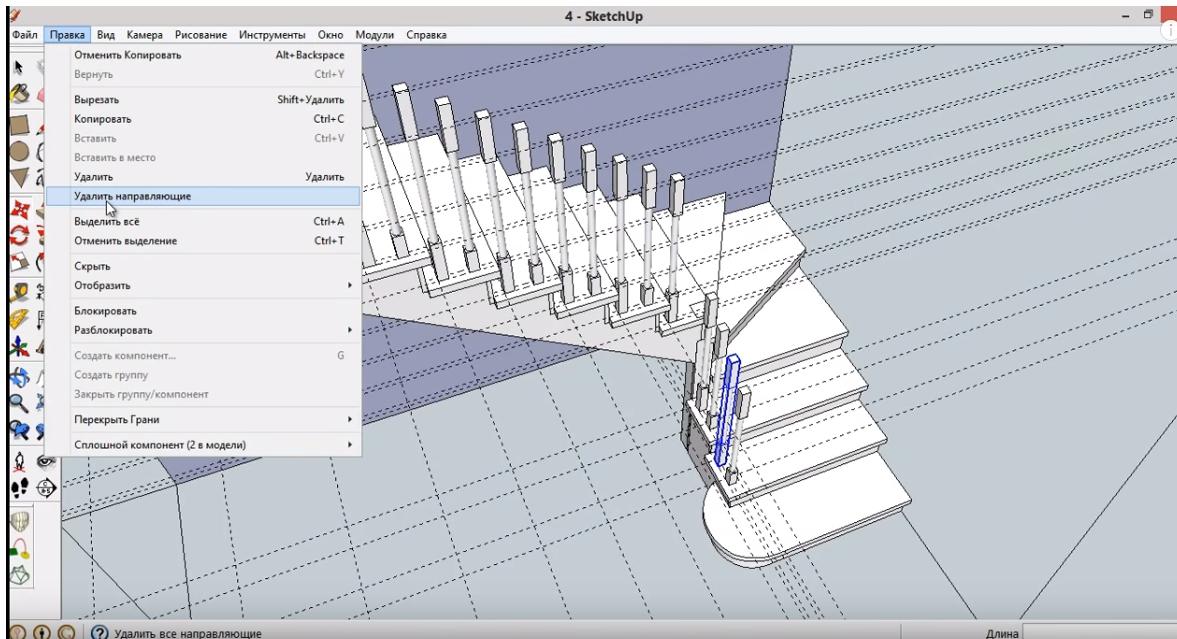

Удаляем все лишние линии и направляющие с чертежа.

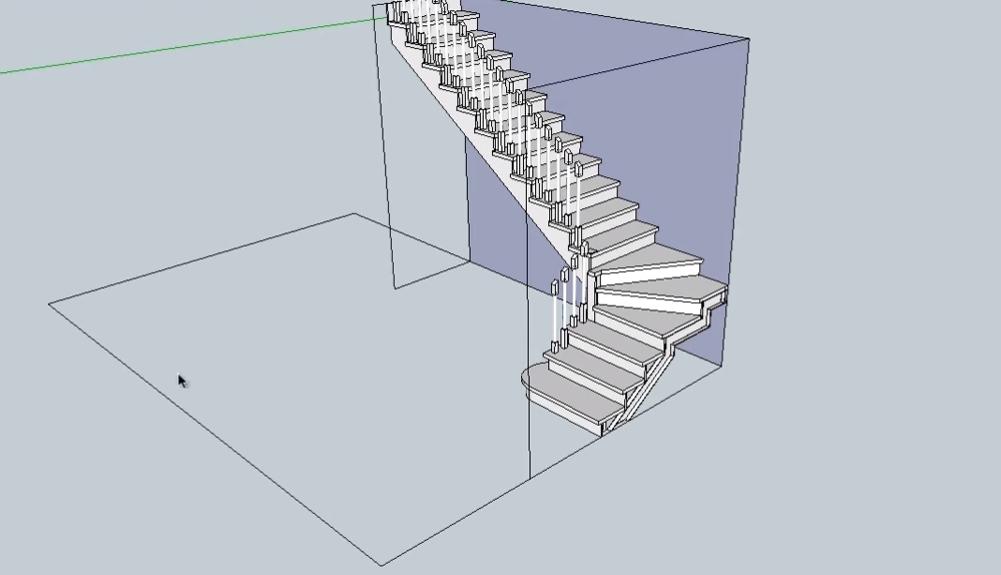

Все балясины готовы для установки поручня.




Если какие-то моменты в данном уроке остались непонятными, рекомендуем посмотреть это видео, в котором подробно показана работа в программе SketchUp-8:





Дополнительные материалы к уроку.


1. О том, как по разработанному проекту самостоятельно установить металлический каркас и потом обшить его деревом, вы можете узнать из следующего урока:

“Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция”

2. Если вы не работаете с компьютером или вам привычнее пользоваться традиционными средствами - ручкой и бумагой, то самостоятельно рассчитать и нарисовать проект лестницы вам поможет этот материал:

“Как спроектировать металлическую лестницу в дом на второй этаж с помощью ручки и листа бумаги”.


3. Также Вы можете проверить свои расчеты и получить совет по улучшению степени комфортности лестницы с помощью нашего онлайн калькулятора:

Онлайн калькулятор расчета размеров лестницы


4. О том, какие, в принципе, бывают лестницы и как правильно подобрать проект лестницы именно под свои конкретные условия, вы можете узнать из этого материала:

О том как и какую выбрать лестницу на 2 этаж”.


5. Как сделать рискую балясину.



6. Как сделать римский столб.
