3D-проектирование деревянной лестницы на металлическом каркасе от А до Я. Урок 4. Обшивка металлического каркаса лестницы на второй этаж деревом (начало)

Содержание

Введение.

Чертим обшивку опорного столба.

Чертим облицовочные доски внешних косоуров.

Чертим подступенники верхнего пролета лестницы.

Чертим подступенники поворотных ступеней и нижнего пролета лестницы.

Чертим и устанавливаем ступени верхнего пролета.

Дополнительные материалы к уроку.


Введение


Данный цикл уроков поможет вам самостоятельно спроектировать деревянную лестницу на металлическом каркасе на второй этаж в программе 3D-моделирования ScetchUp-8. Об основных функциях и возможностях этой программы мы рассказали в Уроке № 1. Металлический каркас мы сконструировали в Уроках № 2 и № 3. Теперь же мы начинаем прорисовывать и устанавливать элементы деревянной обшивки лестницы: облицовочные доски, подступенники и ступени. Этому будут посвящены данный 4-й урок и следующий 5-й. В самом конце приведены ссылки на дополнительные материалы, которые помогут вам самостоятельно разработать проект и построить по нему, практически, любую лестницу с теми параметрами, которые наиболее подходят для вашего дома.




Чертим обшивку опорного столба

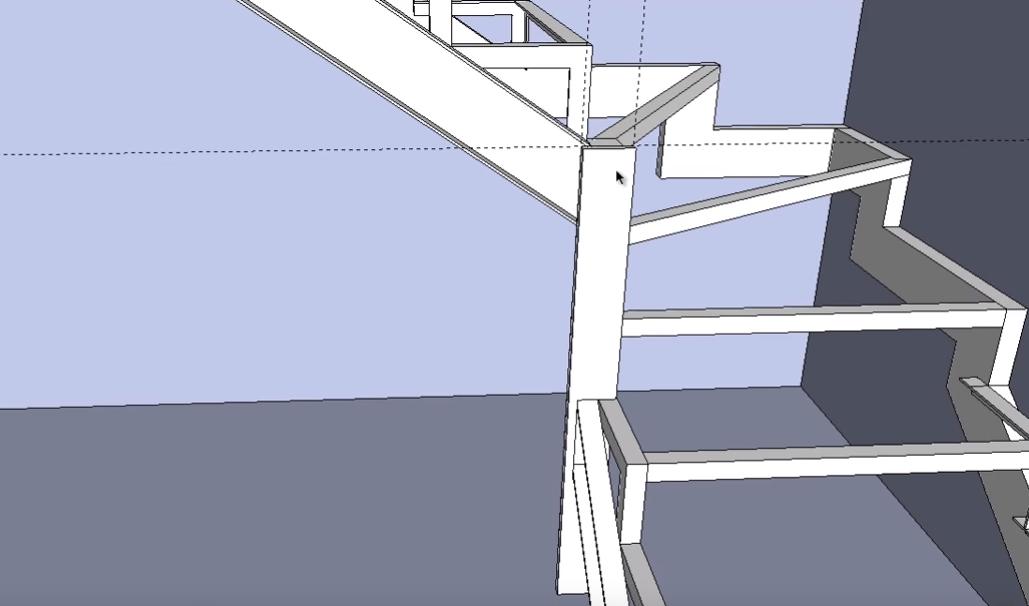

Процесс обшивки металлического каркаса лестницы на второй этаж в доме начинается с ее центральной части - опорного столба.


обшивка опорного столба

lampДля облицовки лестницы используется доска толщиной 18-20 мм.

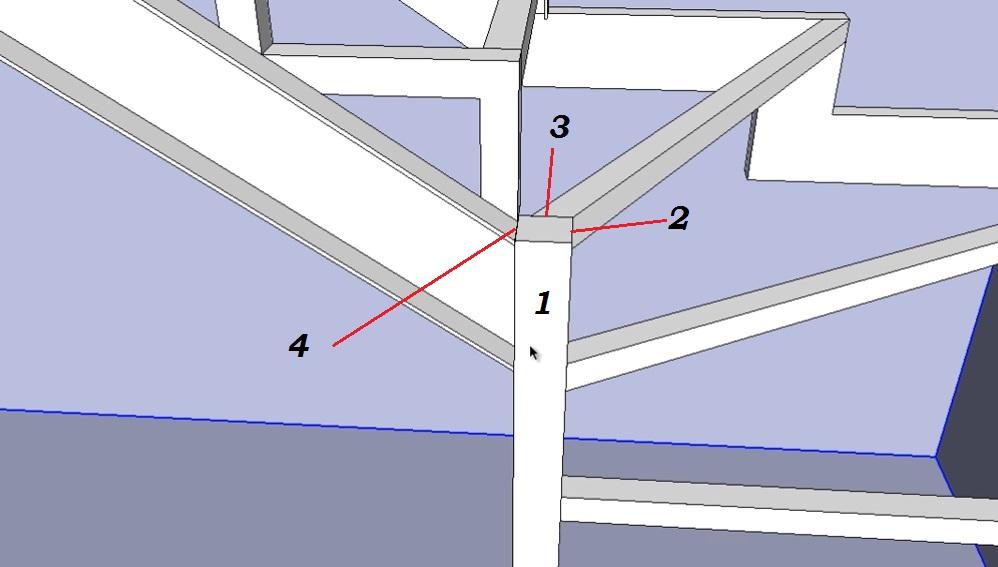

Мы будем использовать доску толщиной 20 мм и 100 мм в ширину. Облицовку начнем с прорисовки облицовочной доски со стороны опорного столба, обозначенной № 1.


прорисовка облицовочной доски

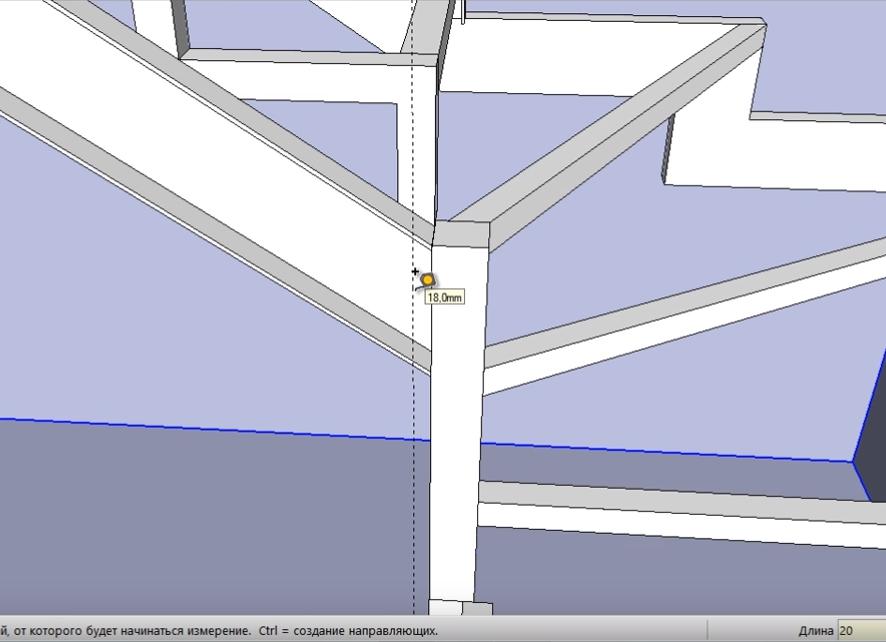

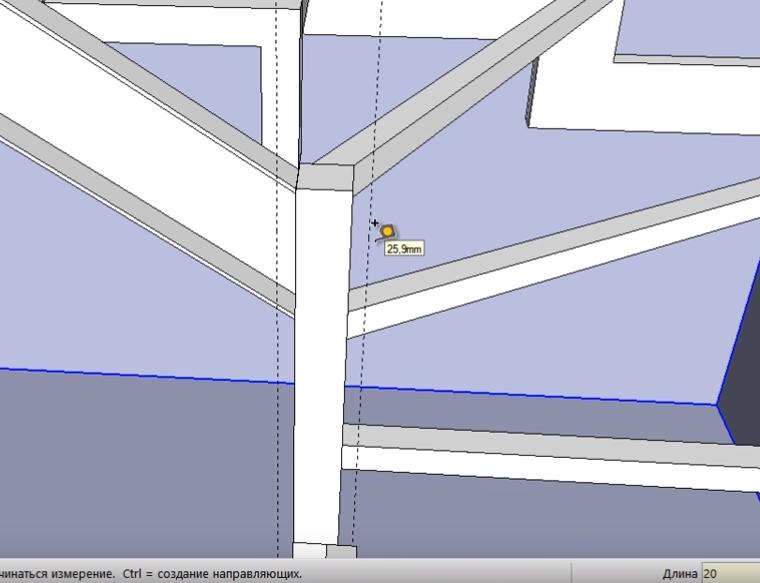

При помощи инструмента “Рулетка” откладываем вспомогательные линии по двум сторонам от столба на расстоянии 20 мм.


инструмент рулетка

вспомогательные линии


Проводим горизонтальную вспомогательную линию по верхнему краю опорного столба.


горизонтальная вспомогательная линия

Поворачиваем 3D-чертеж примерно на 90⁰.


поворачиваем чертеж

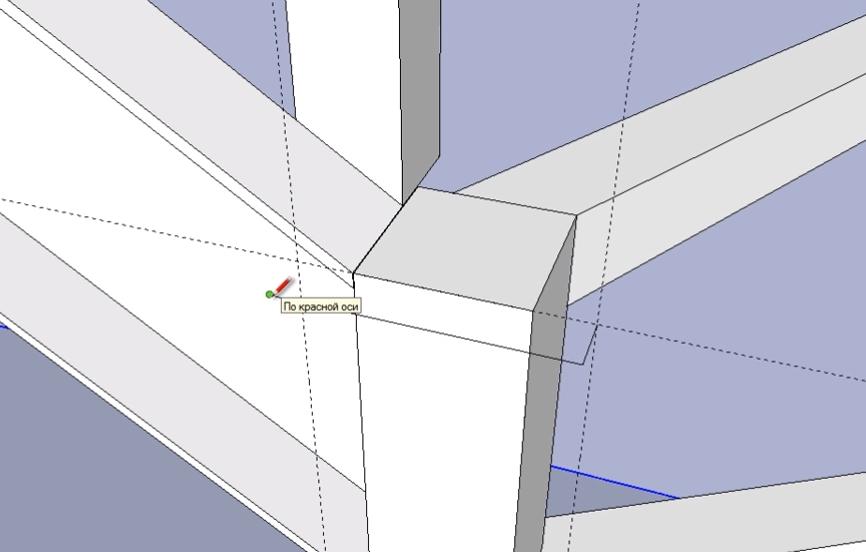

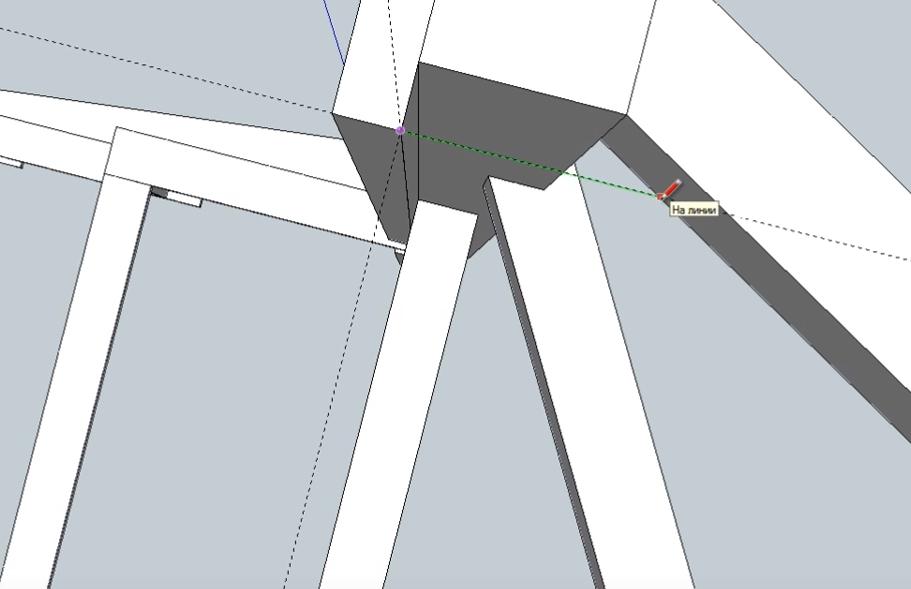

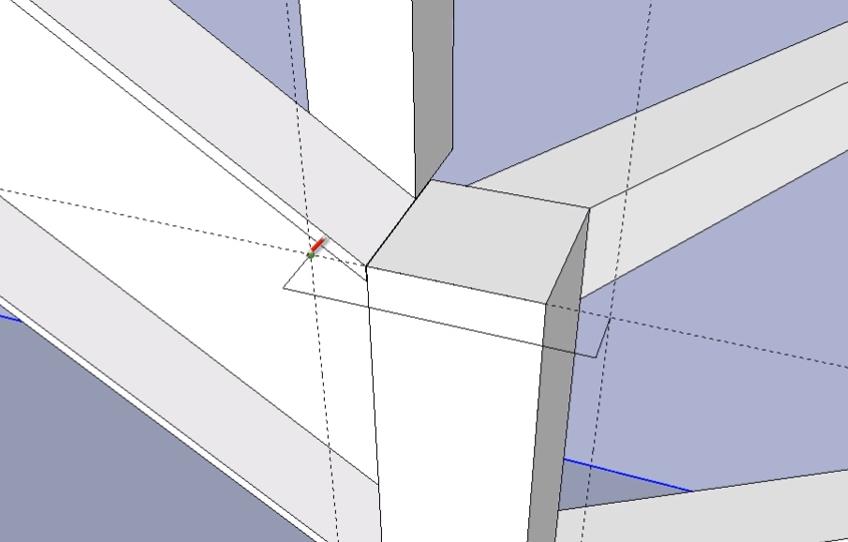

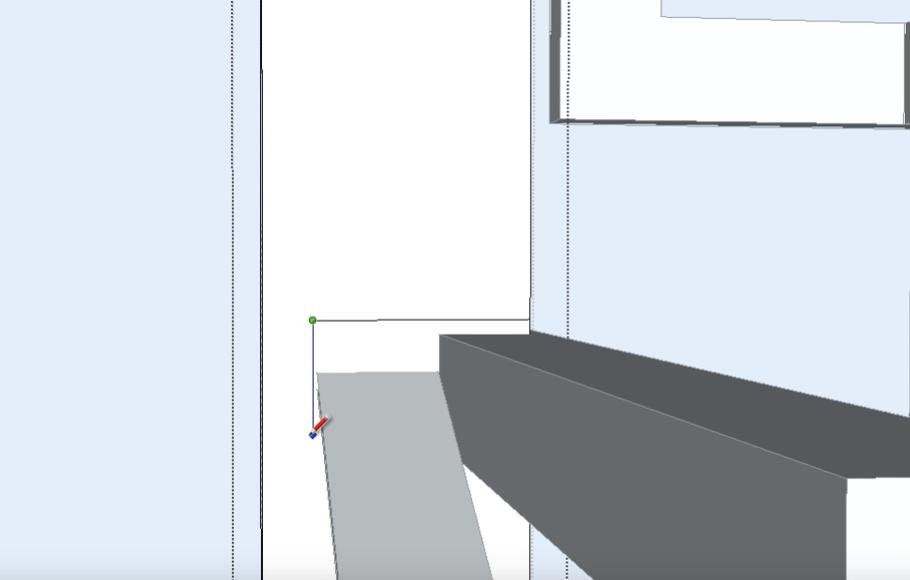

Находим точку пересечения вспомогательных линий и вдоль зеленого горизонтального вектора (следим, чтобы линия, которую мы ведем была окрашена в зеленый цвет) ведем линию на 20 мм от поверхности опорного столба.




Теперь от прочерченной линии ведем параллельную опорному столбу линию по ширине облицовочной доски - 100 мм.




Соединяем эти две линии между собой.

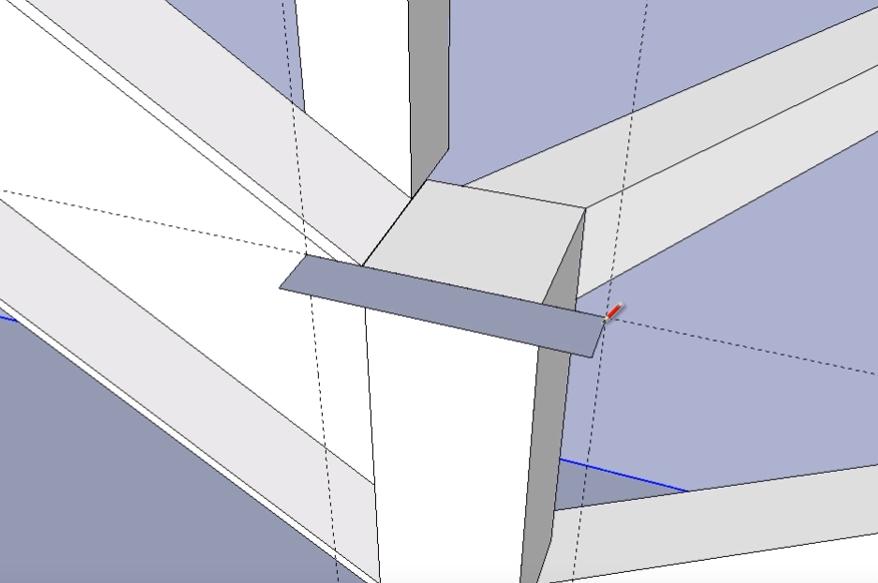

Завершаем прорисовку проекции облицовочной доски.


проекция облицовочной доски

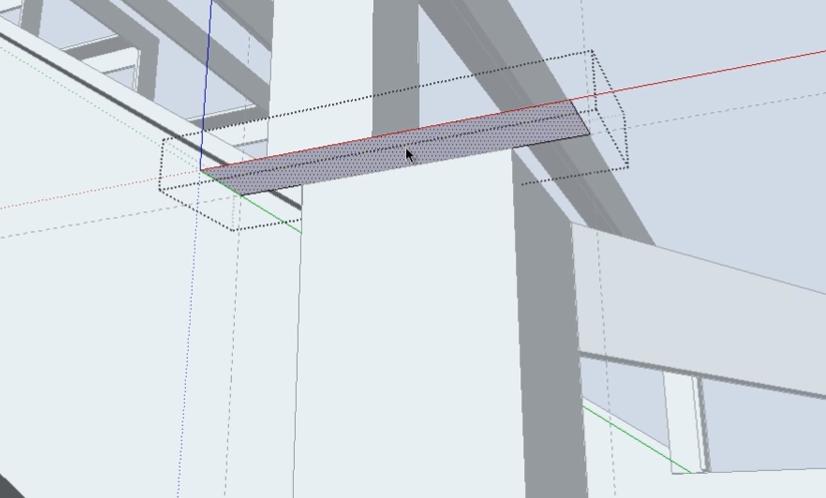

Выделяем получившийся прямоугольник и формируем из него группу.




Выделяем созданную группу.

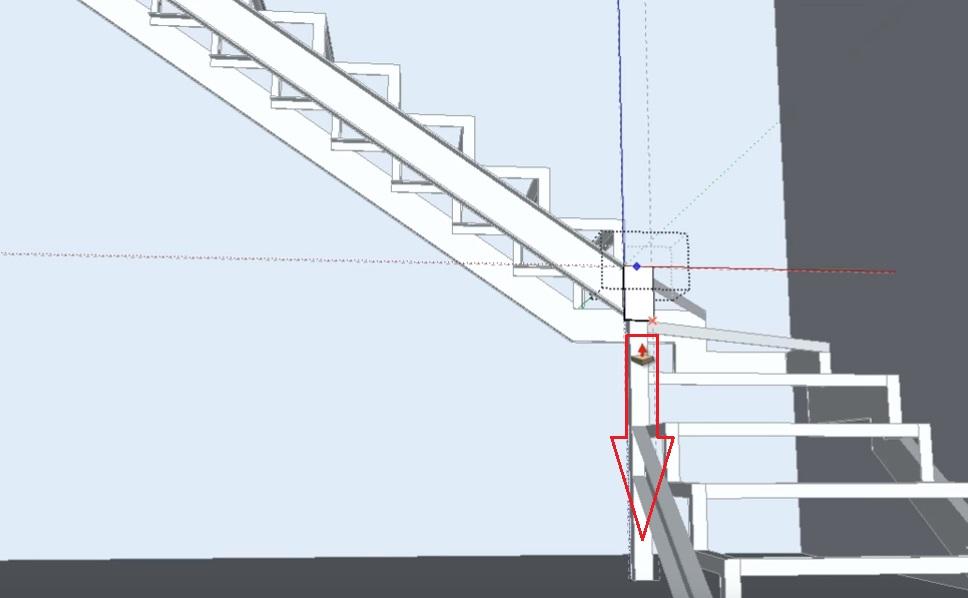

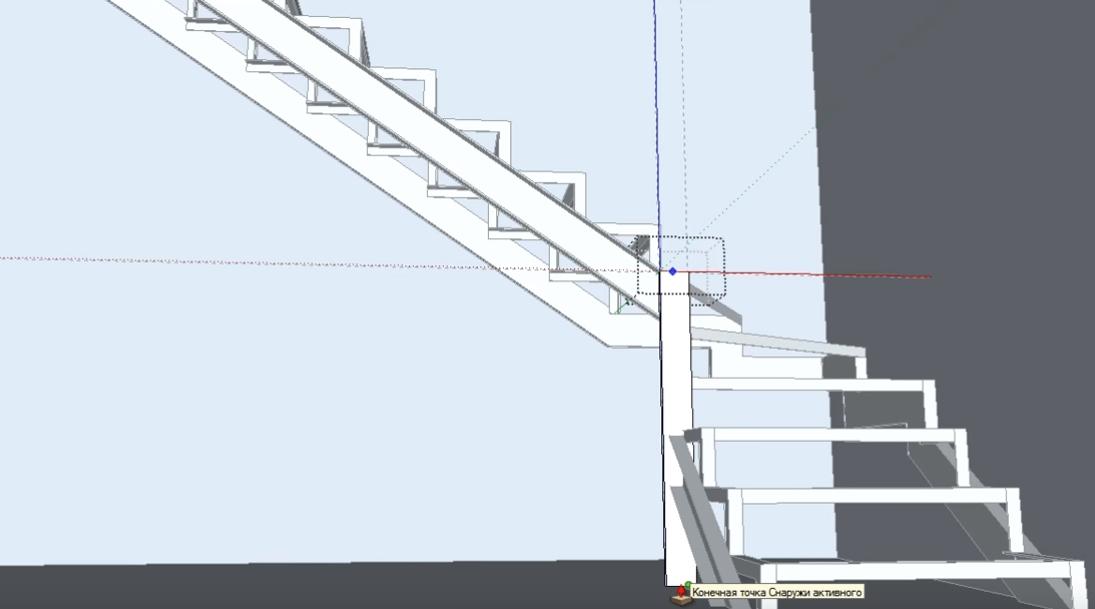

При помощи инструмента Push-Pull “вытягиваем” прямоугольник до пола.


инструмент Push-Pull




Теперь нам нужно вырезать в облицовочной доске то место, где к опорному столбу крепятся швеллер и уголок третьей забежной ступени.

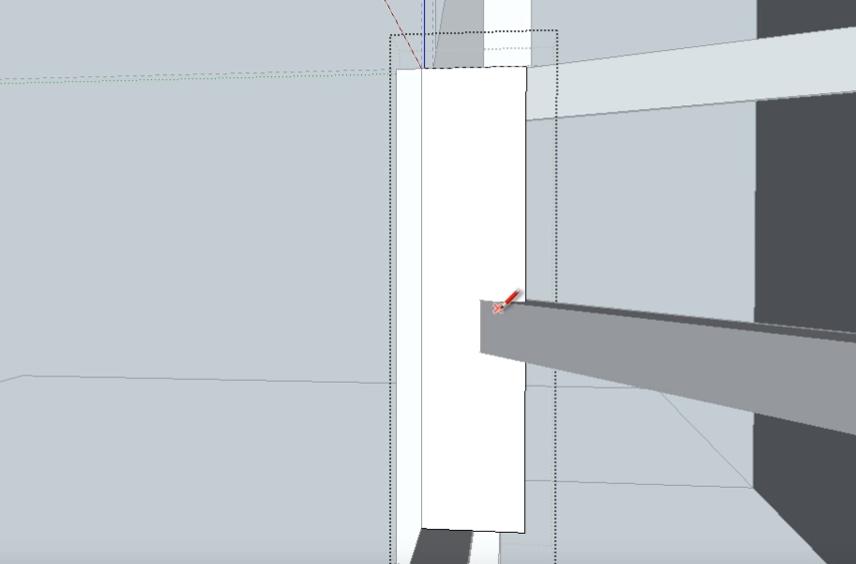

Начинаем обводить это место.



lampСледим за тем, чтобы все линии были параллельны осям, обозначающим векторы пространства. Линии должны окрашиваться в соответствующие цвета.





Выделяем получившийся прямоугольник.

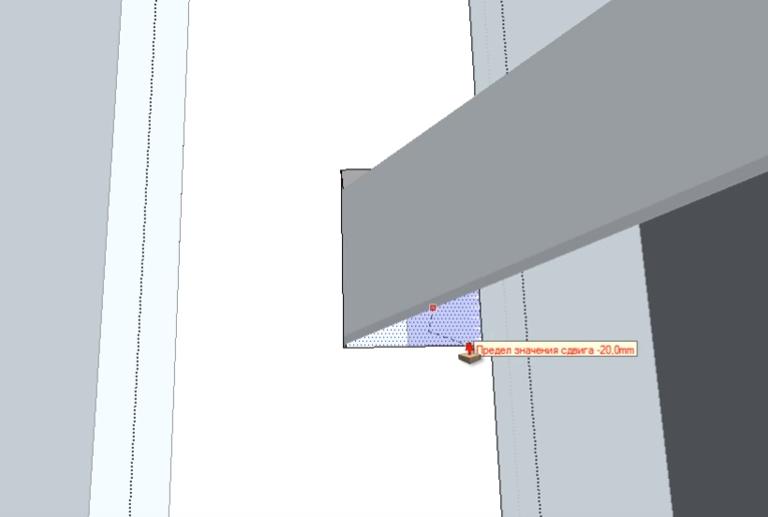

При помощи инструмента Push-Pull “вдавливаем” на 20 мм до нуля “вырезанную” часть.




У нас получилась первая облицовочная доска вокруг опорного столба.


облицовочная доска

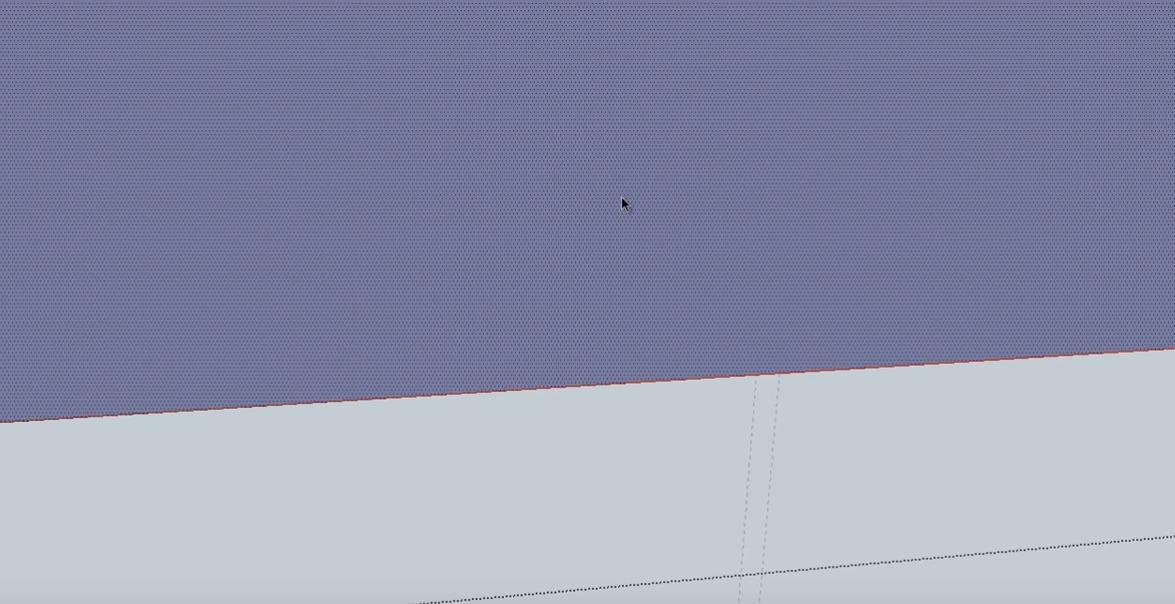

Чтобы дальше было удобнее работать, лучше временно удалить мешающие плоскости пола и стены вдоль нижнего пролета лестницы. Сначала выделяем плоскость пола.




Потом нажатием правой кнопки мыши вызываем меню основных функций и нажимаем опцию “Скрыть”.




Тоже самое проделываем и со стеной.




Теперь начинаем прорисовывать облицовочную доску со второй стороны опорного столба.




Проводим вспомогательную линию параллельно второй стороне опорного столба на удалении в 20 мм от него..




По вспомогательной линии откладываем отрезок длиной 80 мм.




Прочерчиваем до конца всю проекцию второй облицовочной доски.

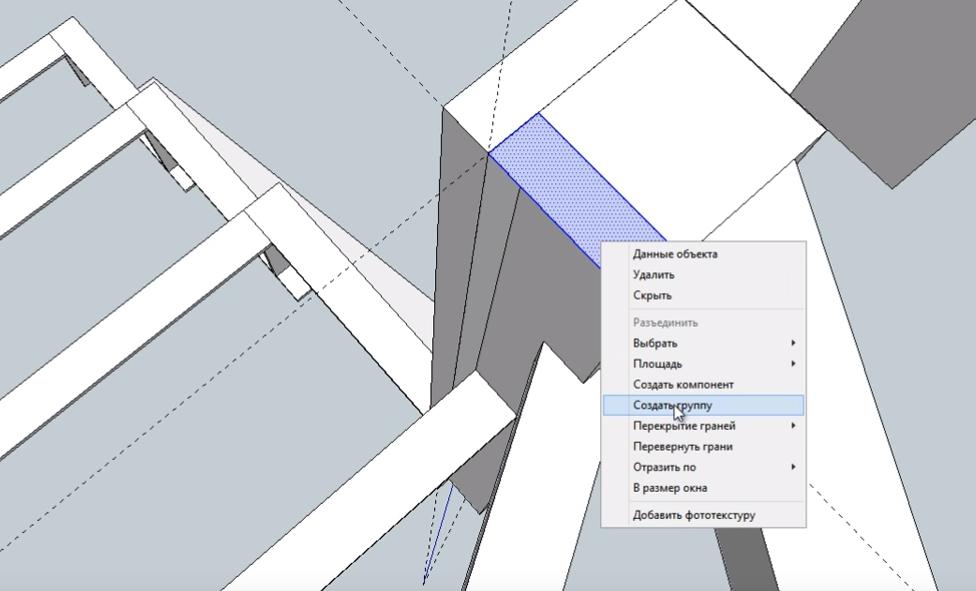

Создаем из этого объекта группу.

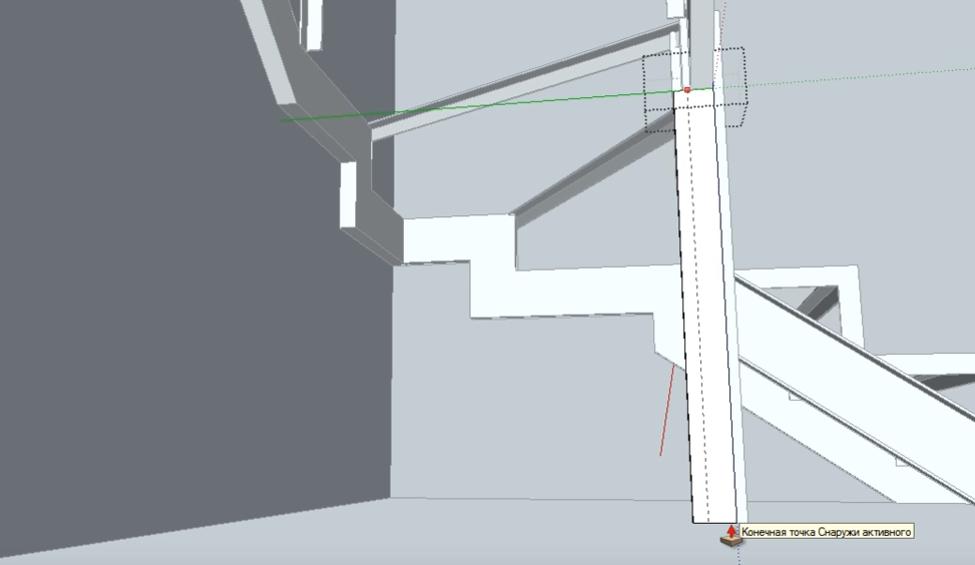

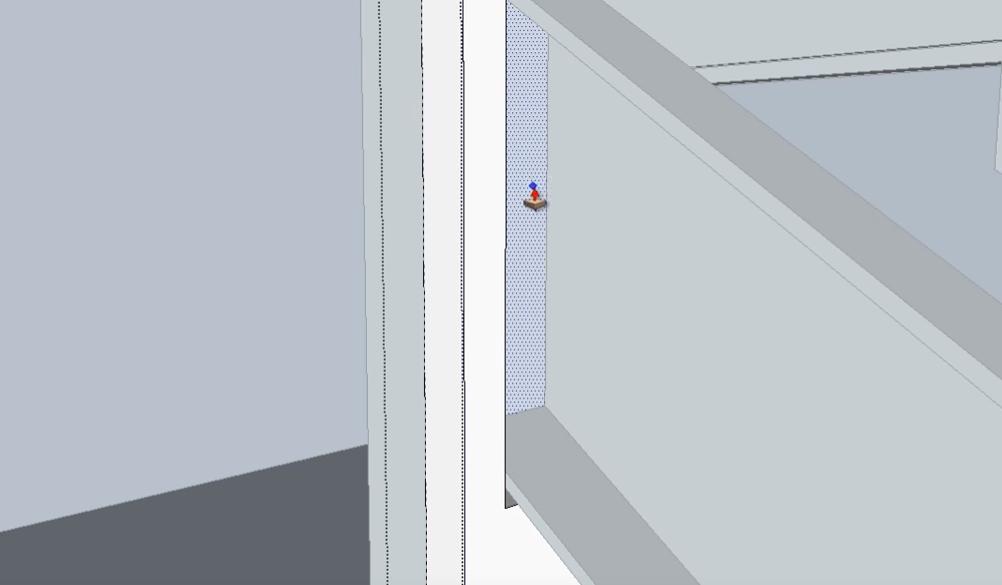

Выделяем проекцию облицовочной доски как группу и при помощи инструмента Push+Pull опускаем до перемычки третьей забежной ступени.

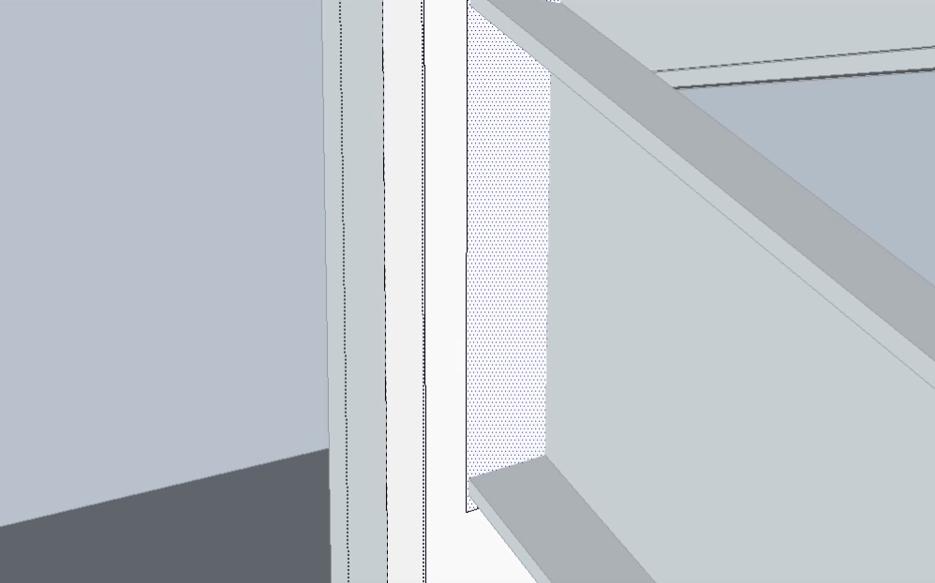

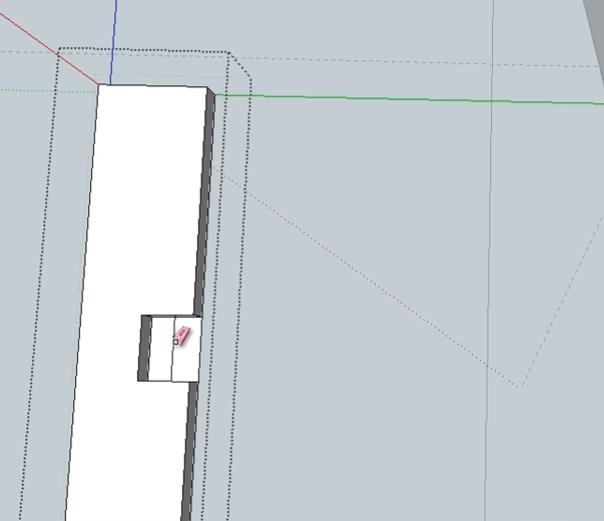

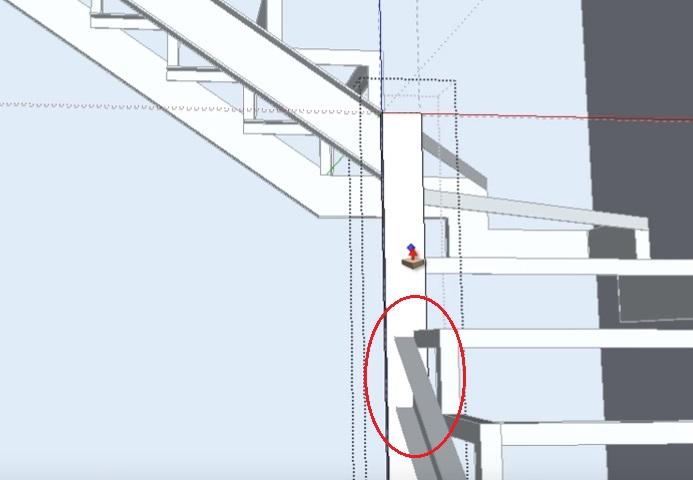

Не снимая выделение с объекта, обводим линиями место крепления перемычки второй забежной ступени к опорному столбу. Линии проводим на небольшом (3-5 мм) удалении от уголка перемычки.




Выделяем прорисованный прямоуголник и инструментом Push-Pull вдавливаем его, делая “вырез”.

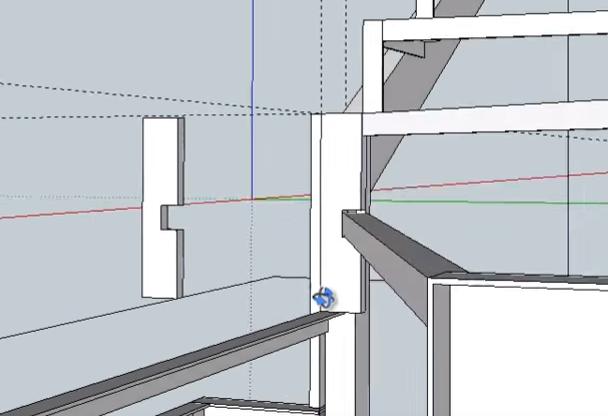

У нас получилась облицовочная доска, которую можно скопировать и поместить в любое место рабочего стола.




Оставшуюся на чертеже прорисованной часть опорного столба можно удалить при помощи инструмента “Ластик”.




Теперь с этого чертежа можно снять все размеры и вырезать уже реальный элемент облицовки.




Внутреннюю 3-ю сторону облицовывать не нужно, поскольку она будет невидимой.

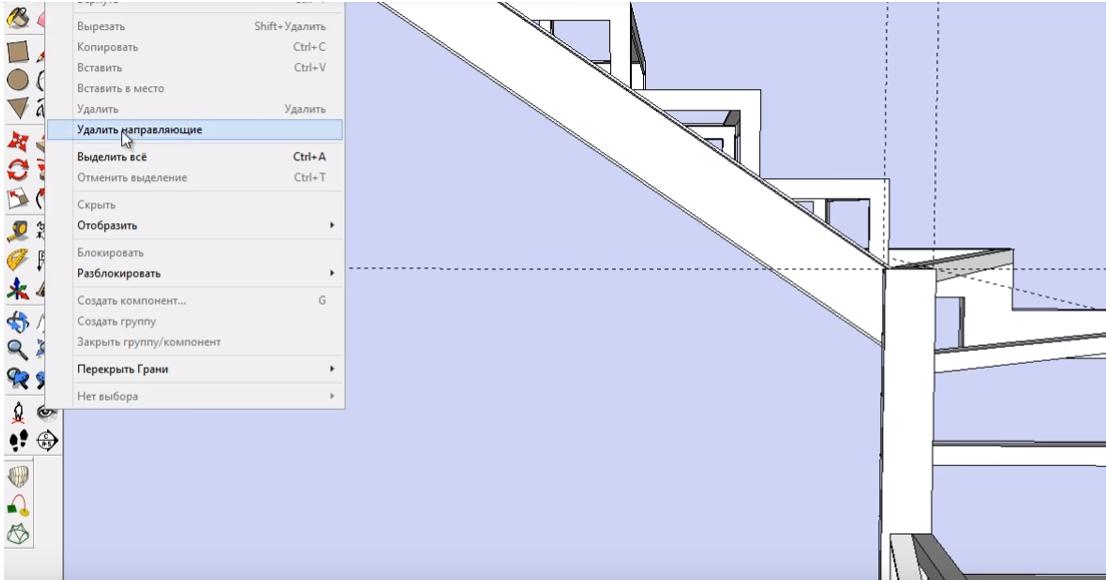

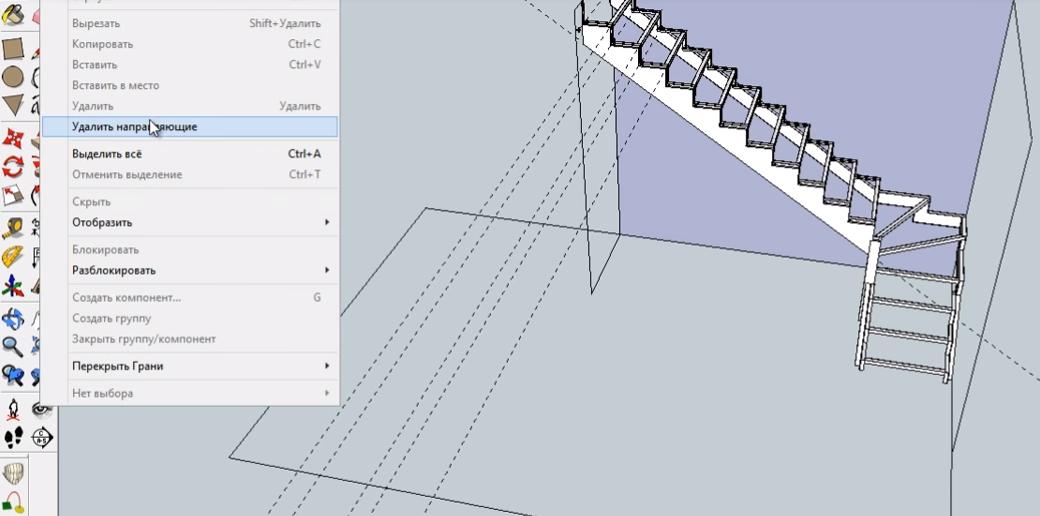

Удаляем все направляющие, чтобы они не мешали в дальнейшей работе.




Теперь сделаем облицовочную доску для 4-й стороны опорного столба.

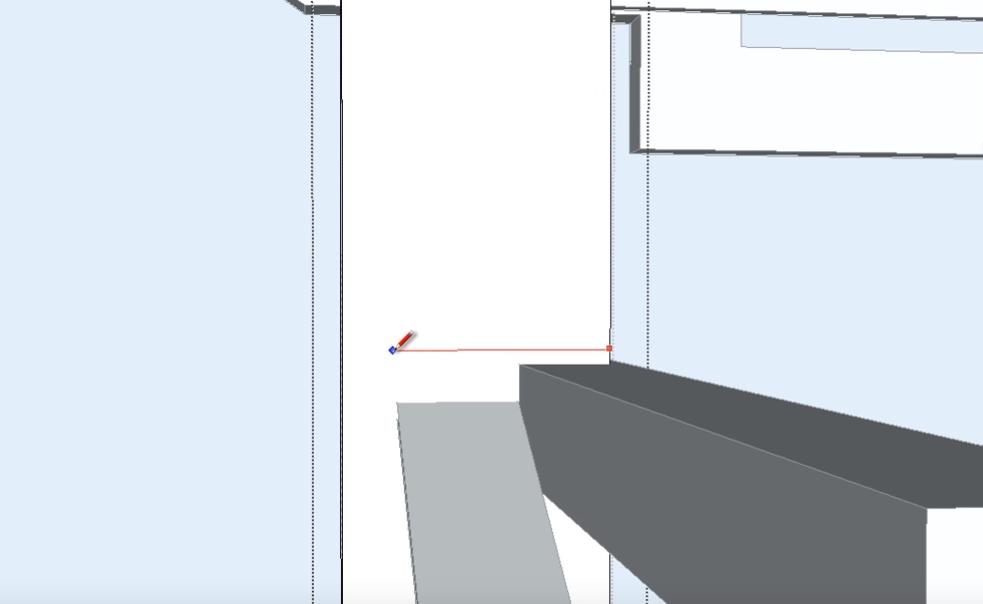

Под линией крепления швеллера к опорному столбу проводим линию длиною в 80 мм.




Потом под углом 90⁰ откладываем вторую сторону проекции облицовочной доски длиной 20 мм и дочерчиваем весь прямоугольник.




Создаем из прямоугольной плоскости группу, выделяем ее и инструментом Push-Pull опускаем до пола.



lampИз всех объектов, с которых необходимо будет снимать размеры, ОБЯЗАТЕЛЬНО формируйте группы, поскольку в противном случае они могут “прилипнуть” к чертежу и будет очень сложно отсоединить их для работы.



Чертим облицовочные доски внешних косоуров.

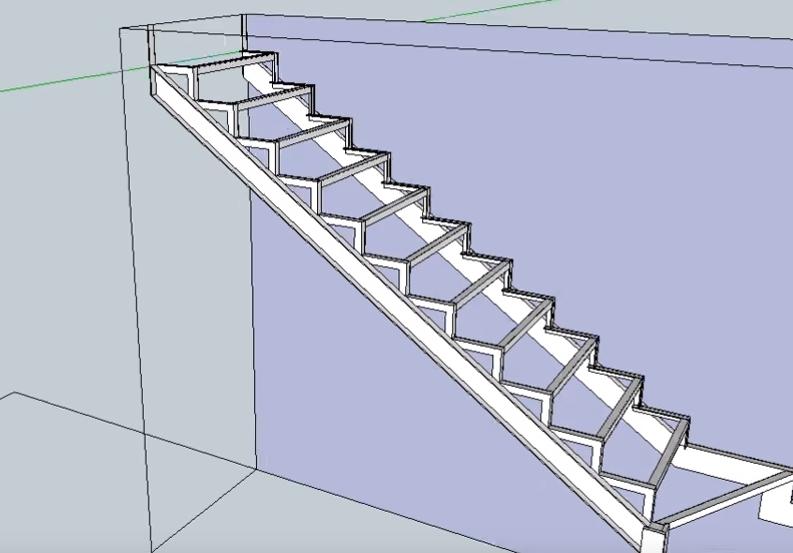

Облицовку верхнего пролета лестницы начинаем с внешнего косоура.

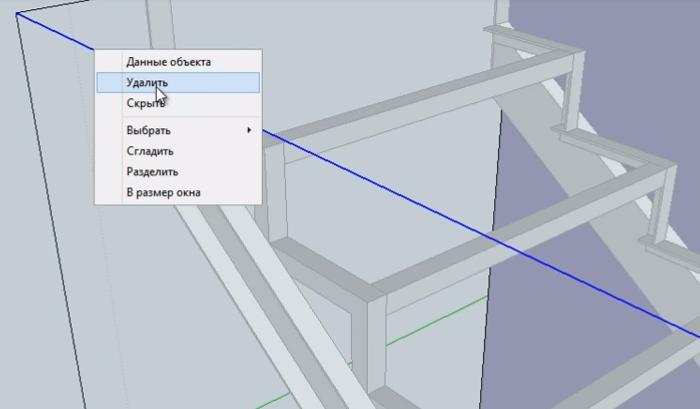

Для удобства работы временно удаляем линию лестничного пролета, идущую вдоль косоура.




Восстановить ее будет несложно, просто соединив углы противоположных стен-плоскостей.

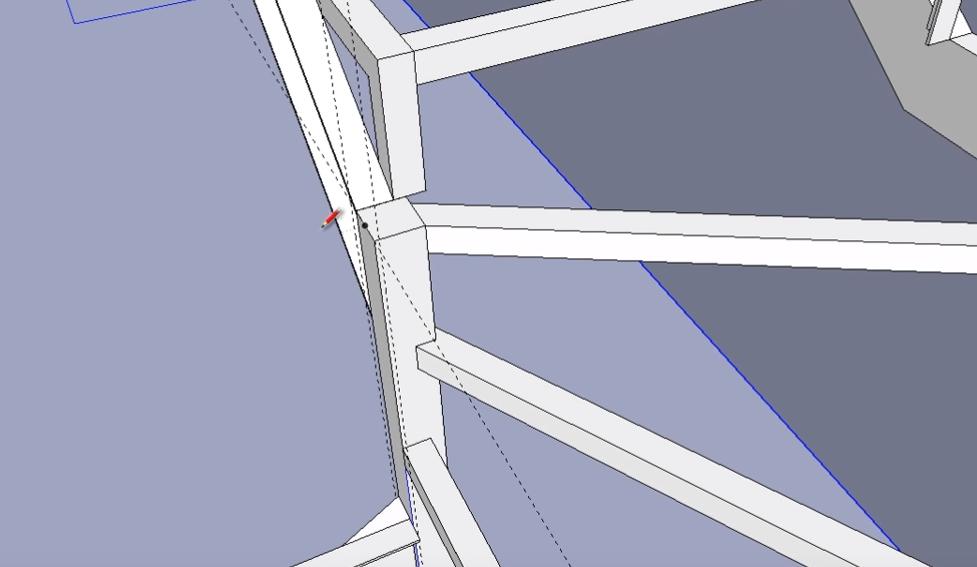

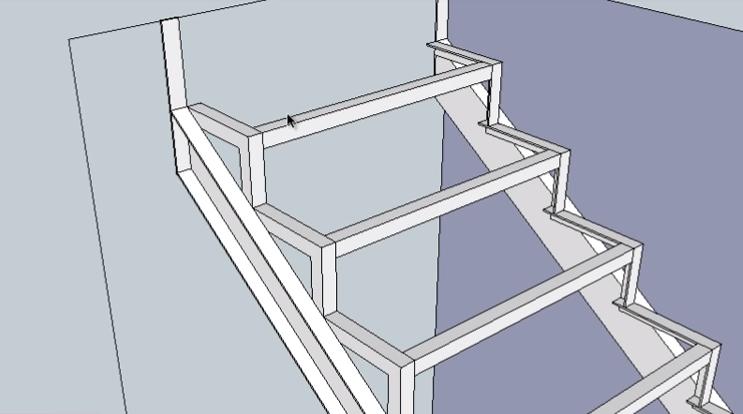

Проводим вспомогательные линии, используя инструмент “Рулетка”.



Достаточно прочертить вспомогательные линии для трех первых ступеней.



lampВажно, чтобы все линии точно попадали в места пересечения уголков со швеллером и в крайние точки пересечения сторон уголков.

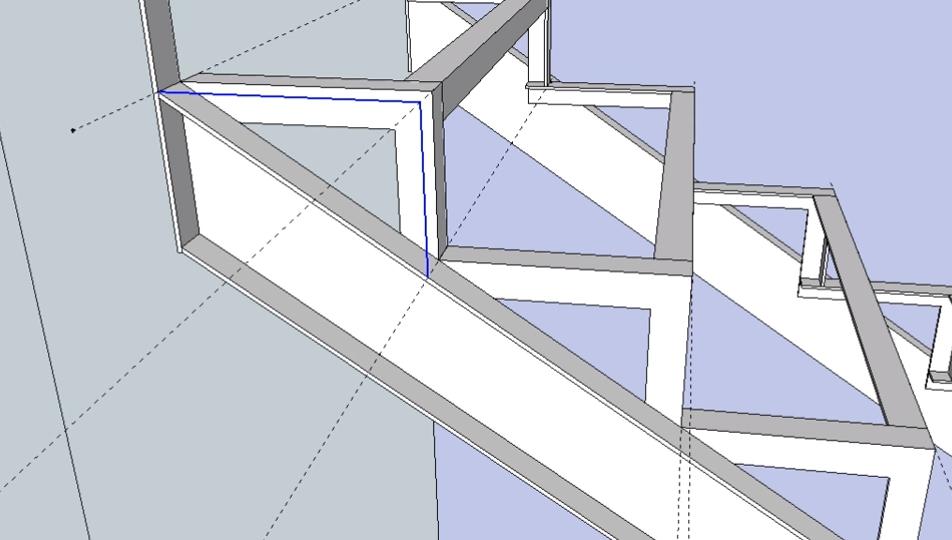

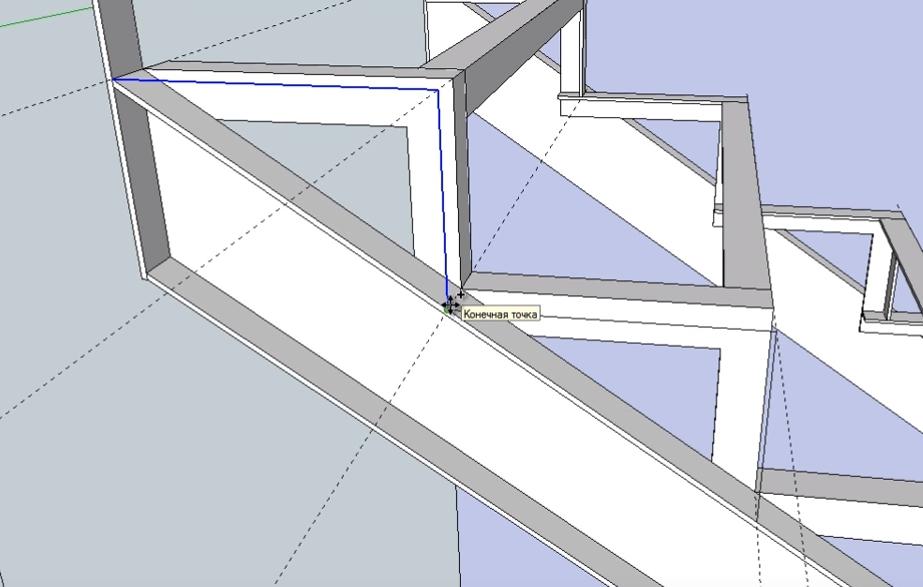

Проводим линию от верхней точки крепления швеллера к перекрытию второго этажа до первой направляющей. Линия должна окрашиваться в красный цвет, т.е. идти строго параллельно швеллеру и стене, а ее длина - соответствовать длине проступи - 262,7 мм.

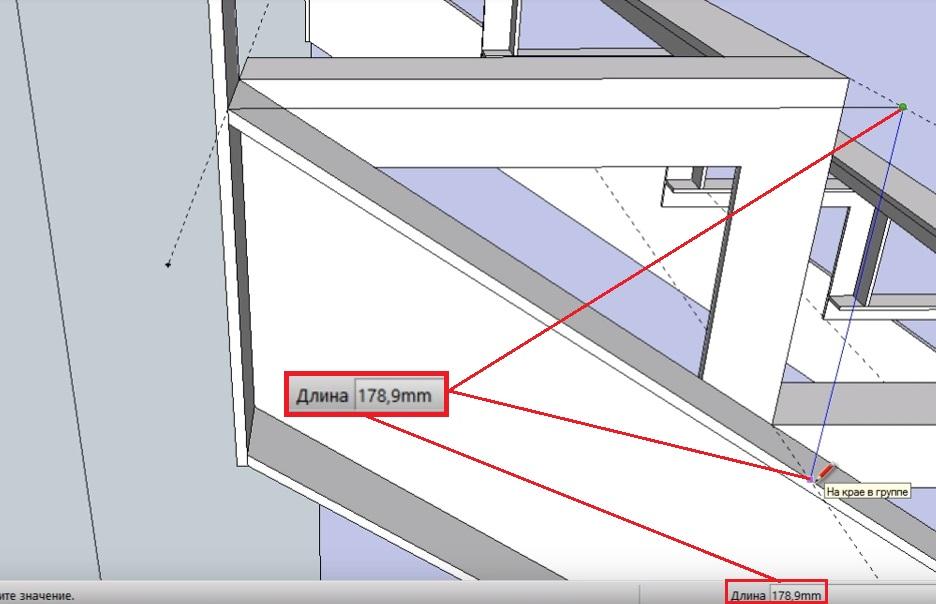

Ведем линию дальше до следующей направляющей. Теперь она должн окрашиваться в синий цвет вертикальной оси и соответствовать по длине высоте подступенника - 178,9 мм.




Выделяем прорисованный уголок.

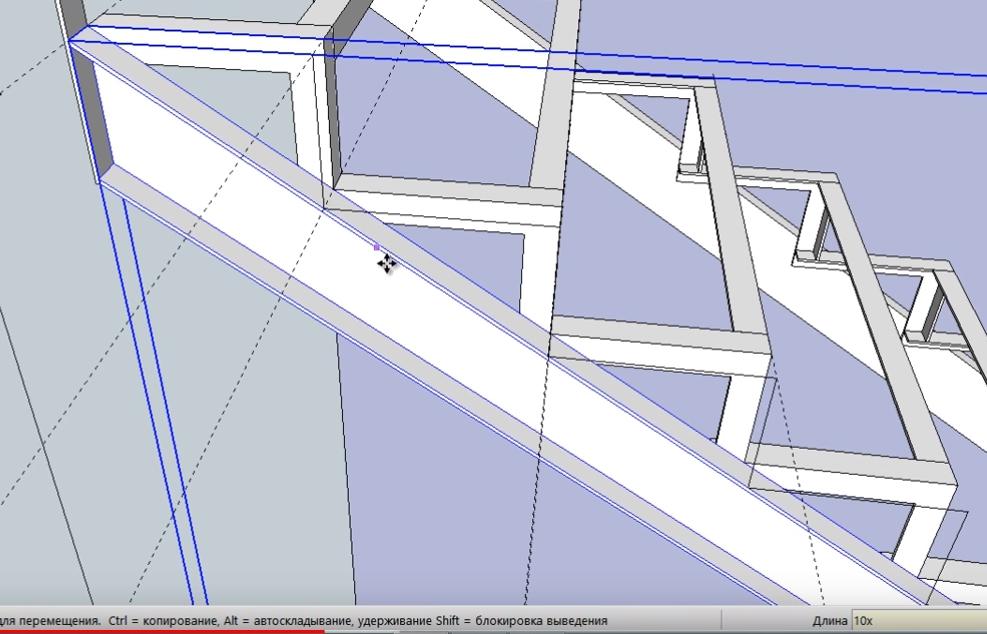

При помощи инструмента “Перемещение” и клавиши Ctrl копируем его и переносим на нижележащие точки пересечения вспомогательных линий и внешнего края швеллера.




Не снимая выделение объекта, вводим в окно параметров команду “10х”, нажимаем Enter и данный элемент автоматически устанавливается по всему внешнему швеллеру.

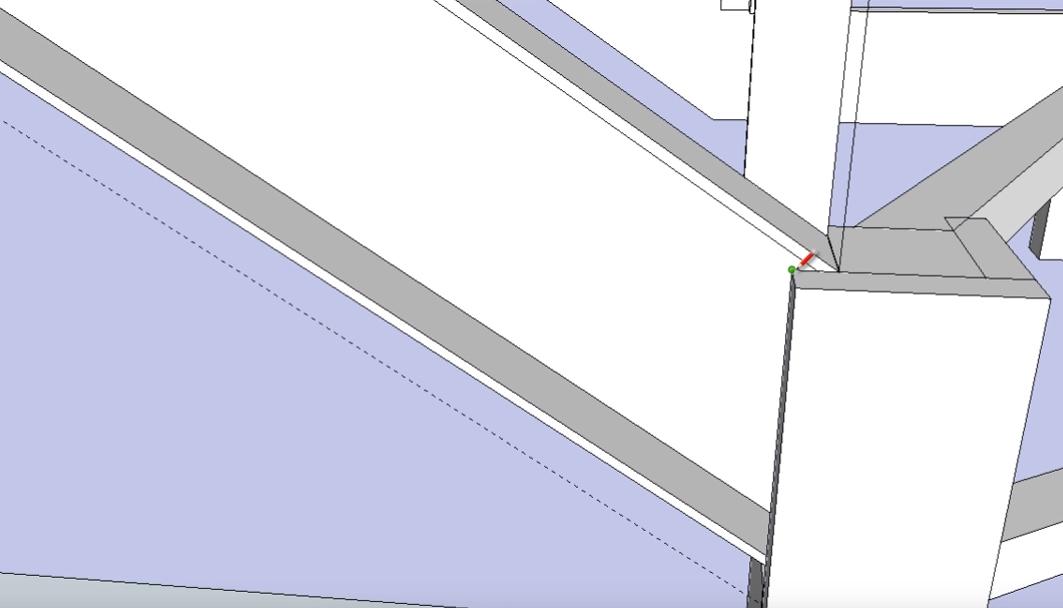

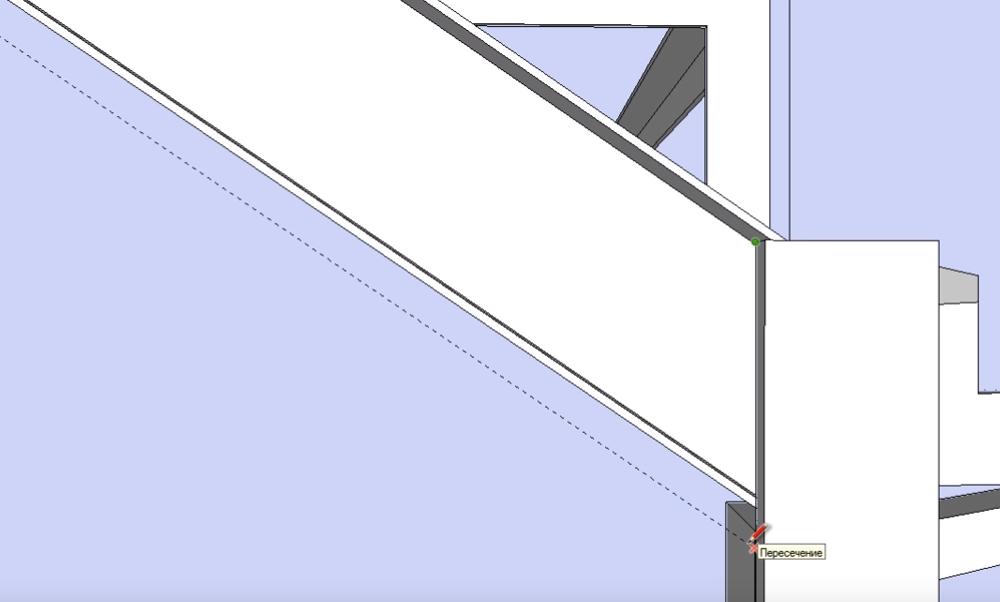

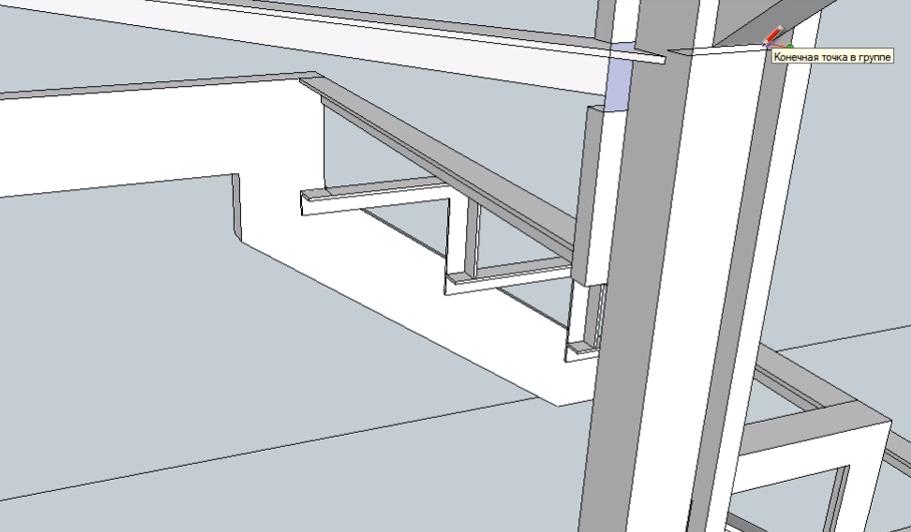

Проверяем место соединения нижнего уголка с опорным столбом и видим, что линия попала точно в угол, туда, куда нужно.

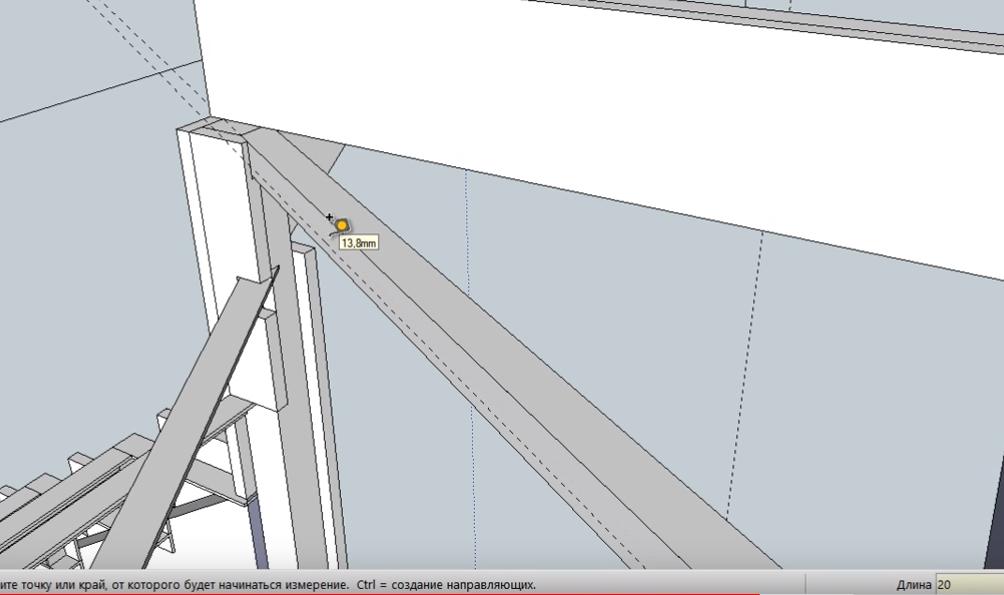

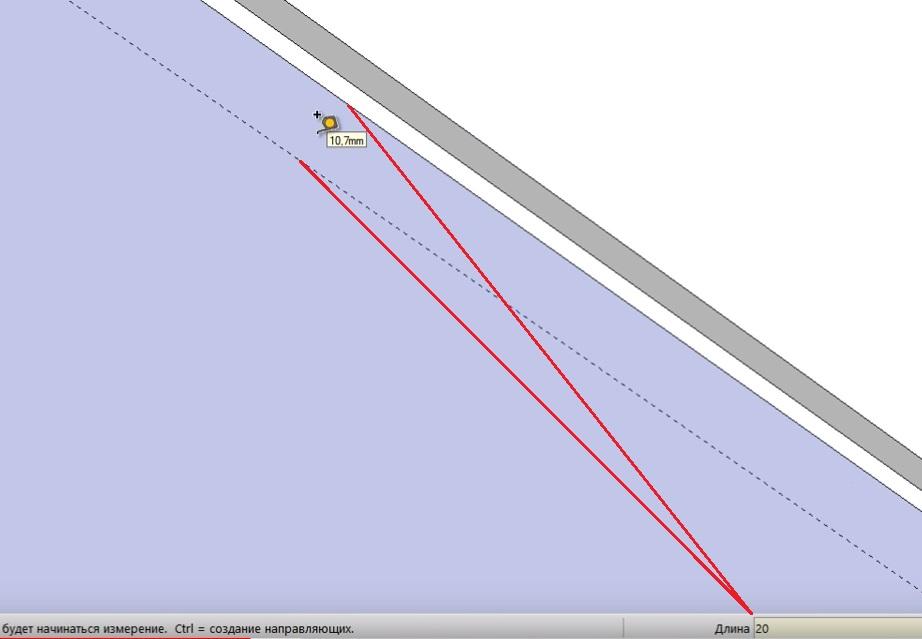

Теперь рисуем вспомогательную линию под внешним швеллером на расстоянии 20 мм.

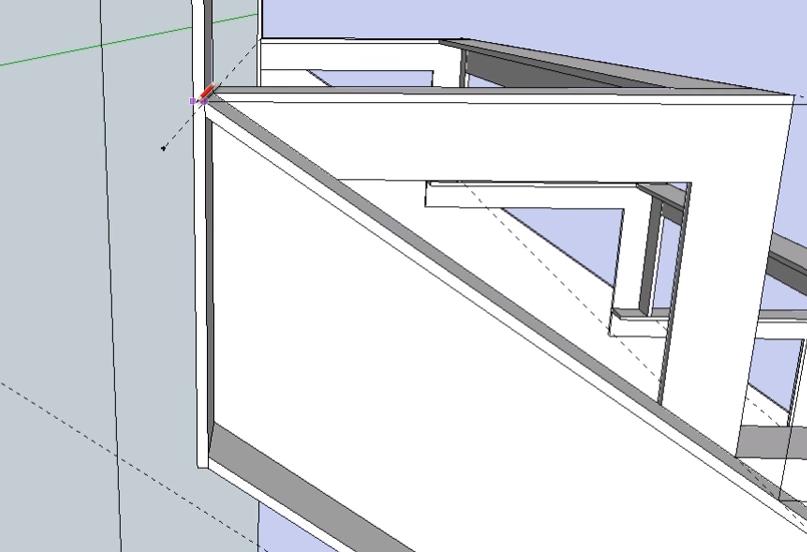

Инструментом “Карандаш” начинаем обводить всю плоскость будущей облицовочной доски.






В верхней части швеллера продлеваем линию вдоль проступи первой ступени на 5 мм, соответствующие толщине металла “Подвеса”.






И продолжаем обводить проекцию будущей облицовочной доски.

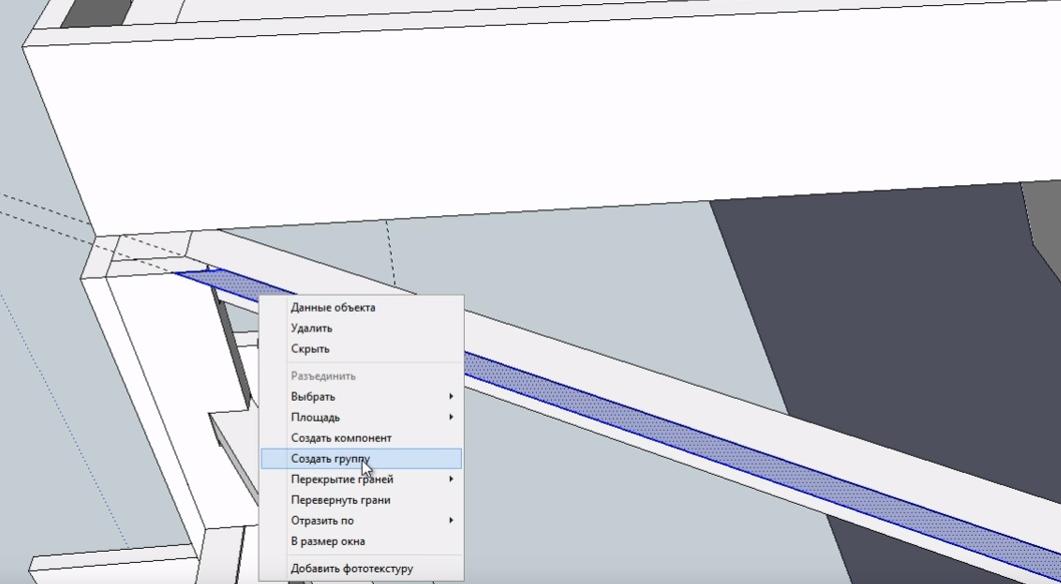

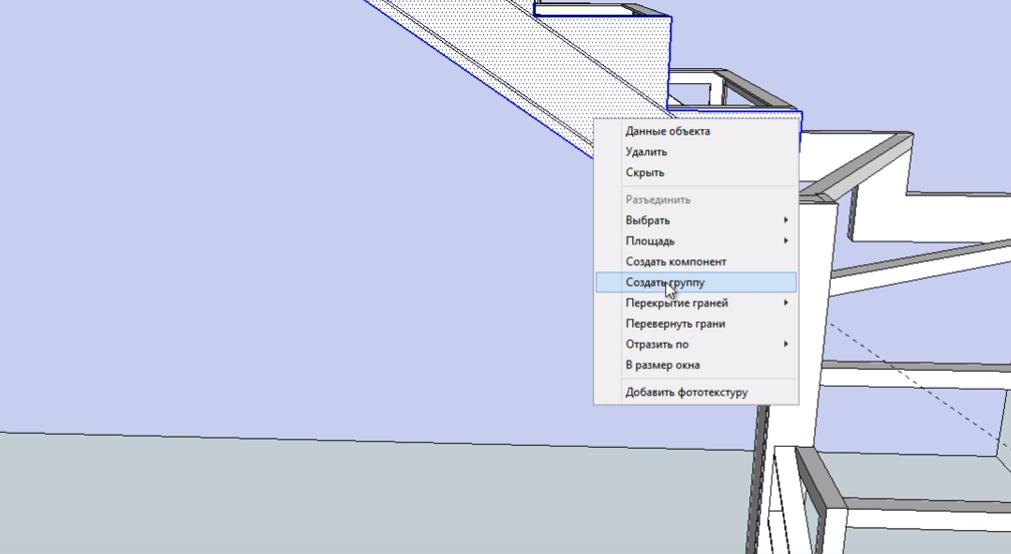

Выделяем созданную плоскость и формируем из нее “группу”.

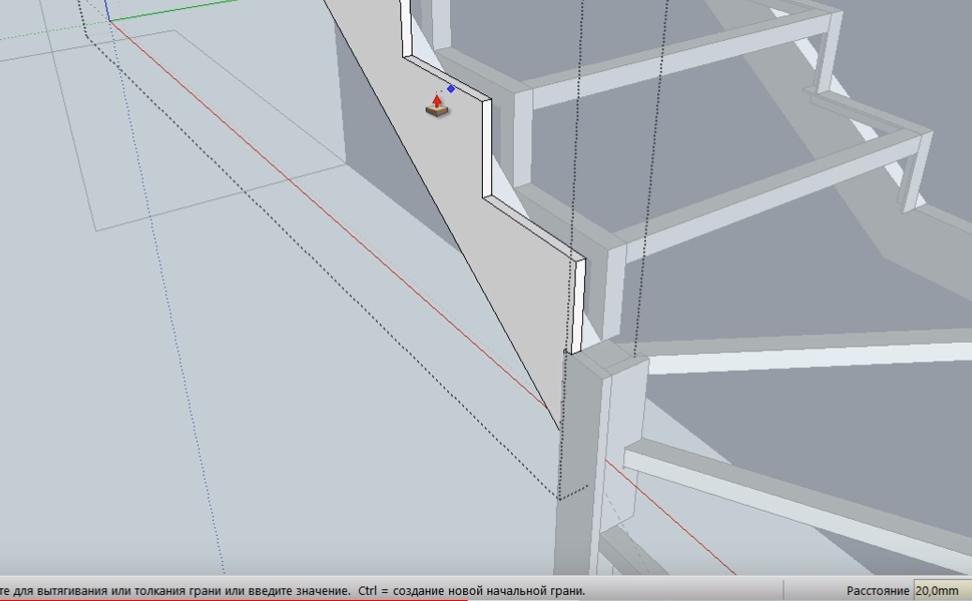

Придаем плоскости объем, выделяя ее уже как группу и “вытягивая” на ширину доски (20 мм) инструментом Push-Pull.



Удаляем все направляющие.



Облицовочная доска внешнего косоура верхнего пролета лестницы готова.

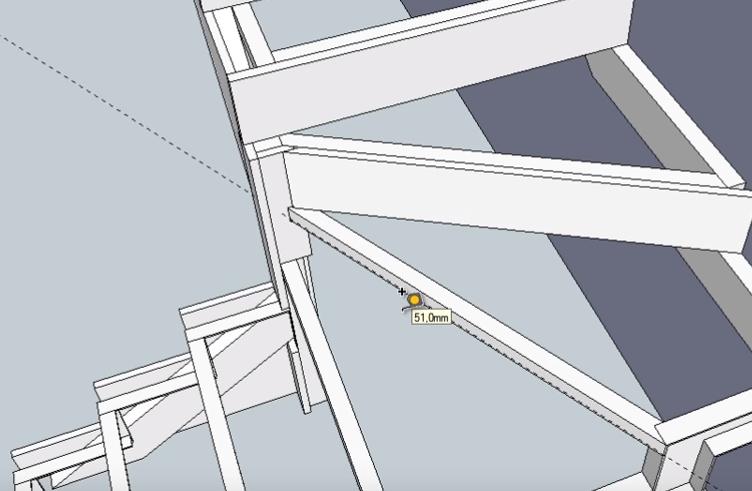

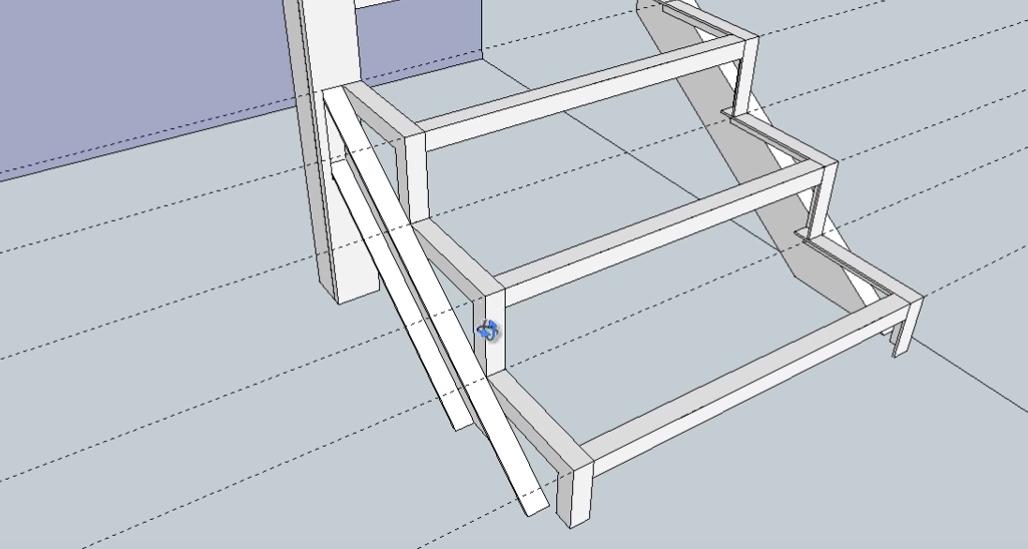

Начинаем делать облицовочную панель внешнего нижнего косоура. Чертим направляющие линии.





Начинаем прорисовывать верхний край облицовочной доски. Длина проступи прилегающей к опорному столбу меньше на 20 мм за счет облицовочной доски - 242,7 мм.

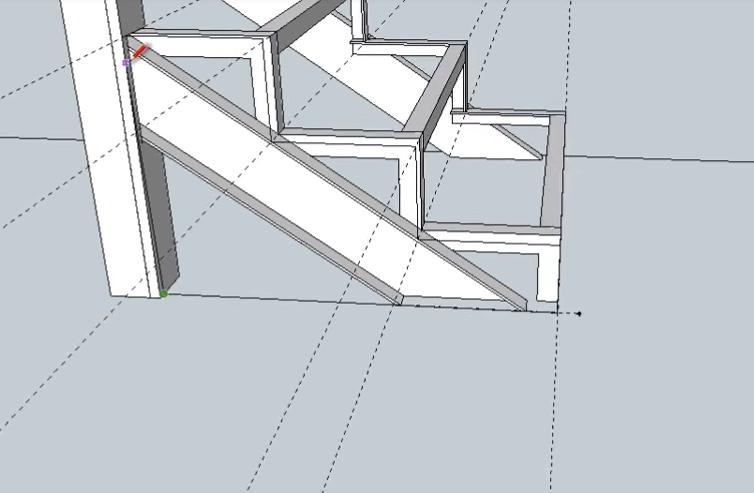

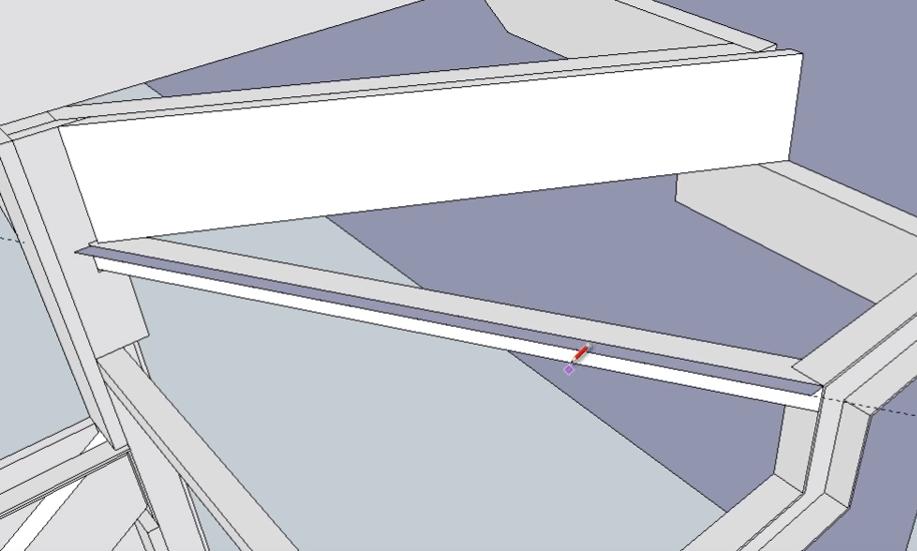

Продолжаем прочерчивать до самого низа. Чтобы прочертить нижнюю часть облицовочной доски проводим еще одну вспомогательную линию, продолжающую внешнюю сторону косоура.




Чертим нижнюю торцевую часть облицовочной доски.

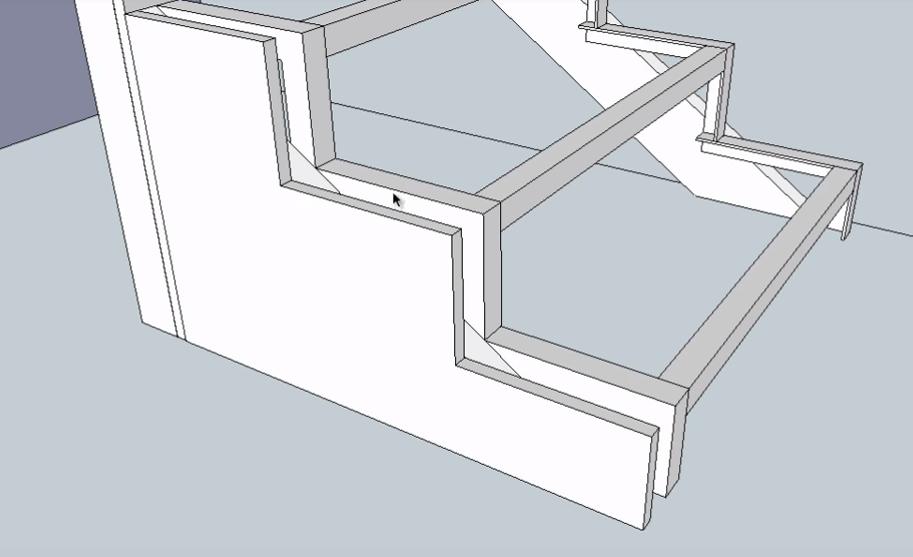

Нижнюю облицовочную доску делаем сплошной.




Выделяем прорисованную плоскость и создаем из нее “Группу”.

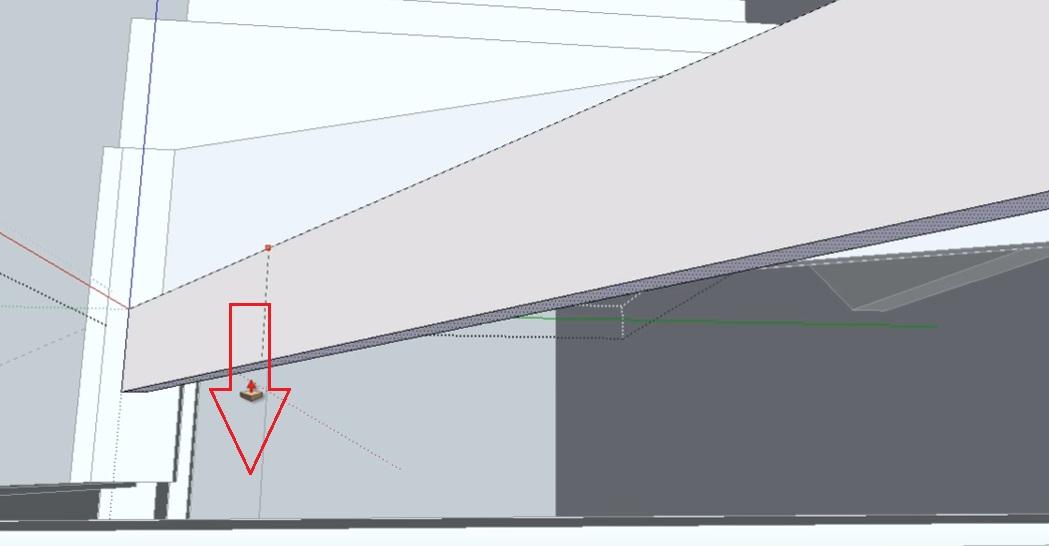

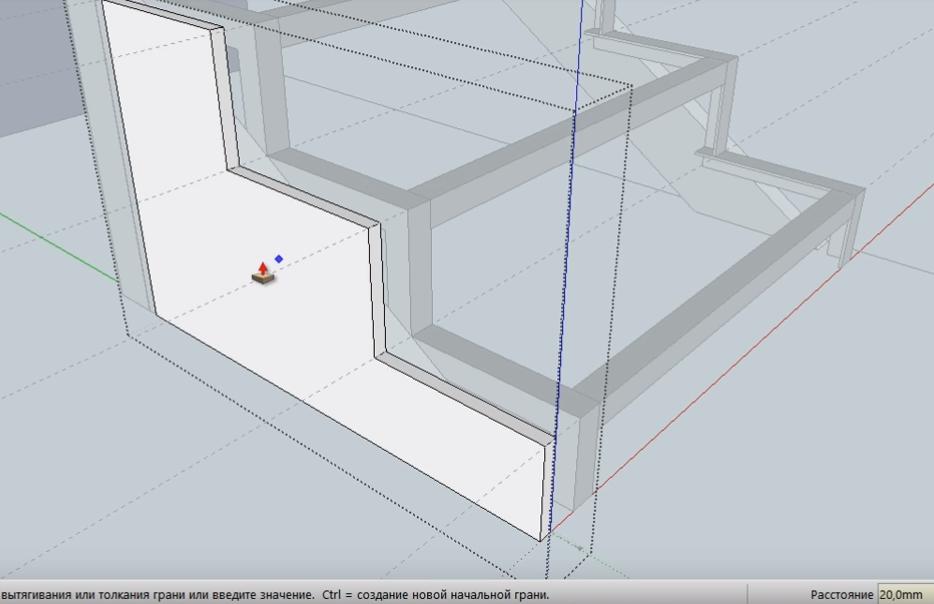

“Вытягиваем” плоскость на 20 мм.




Убираем направляющие и вторая облицовочная доска готова.



Чертим подступенники верхнего пролета лестницы

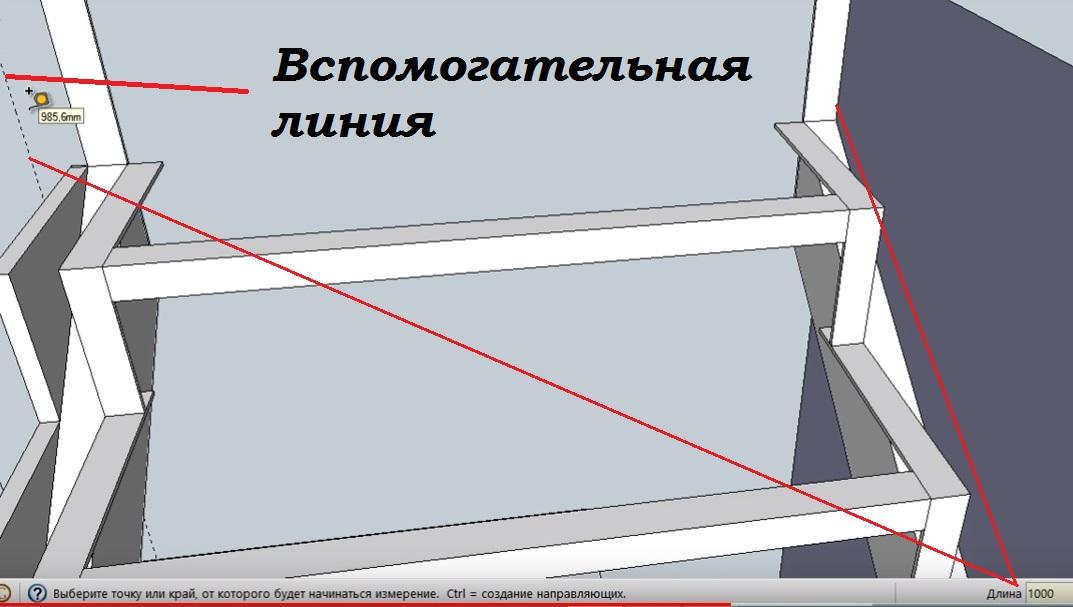

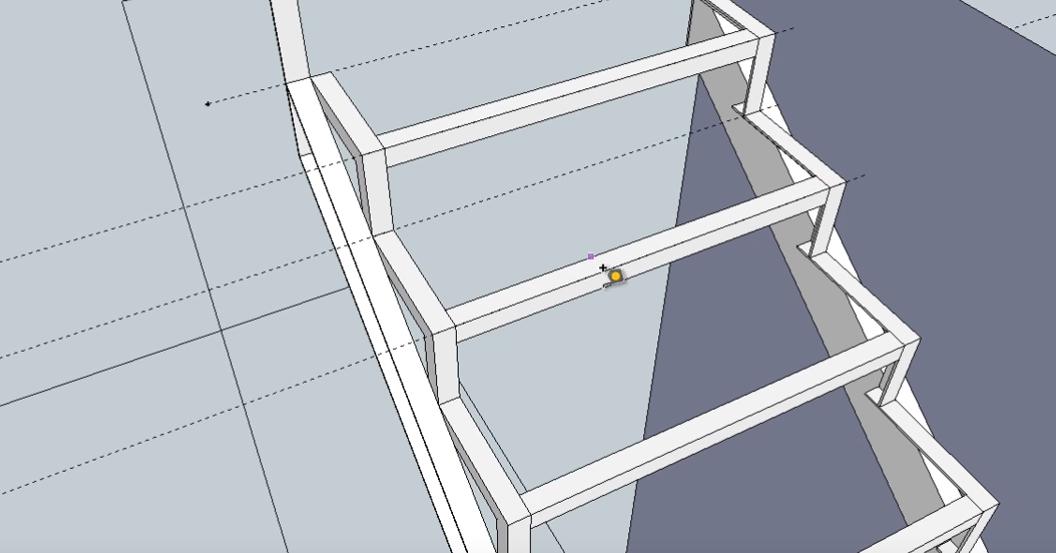

Вновь начинаем с самой верхней первой ступени. Чертим вспомогательную линию на удалении 1000 мм от стены - ширина подступенника и ступени.

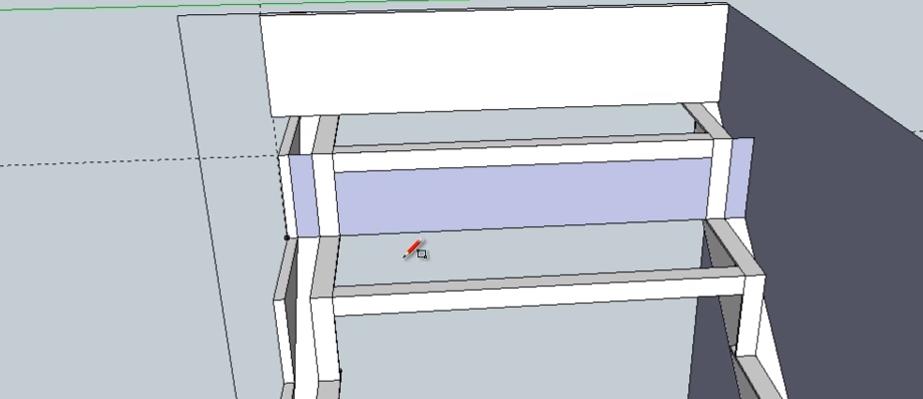

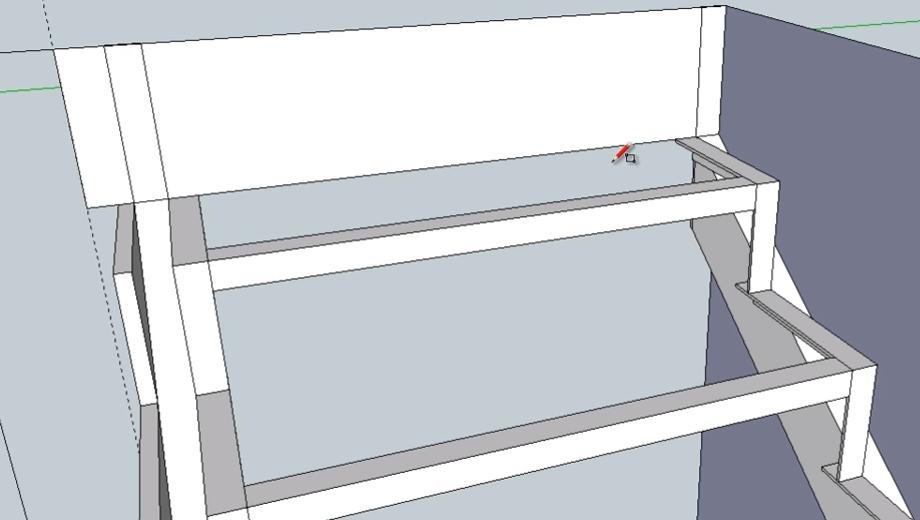

При помощи инструмента “Прямоугольник” формируем плоскость по габаритам подступенника.

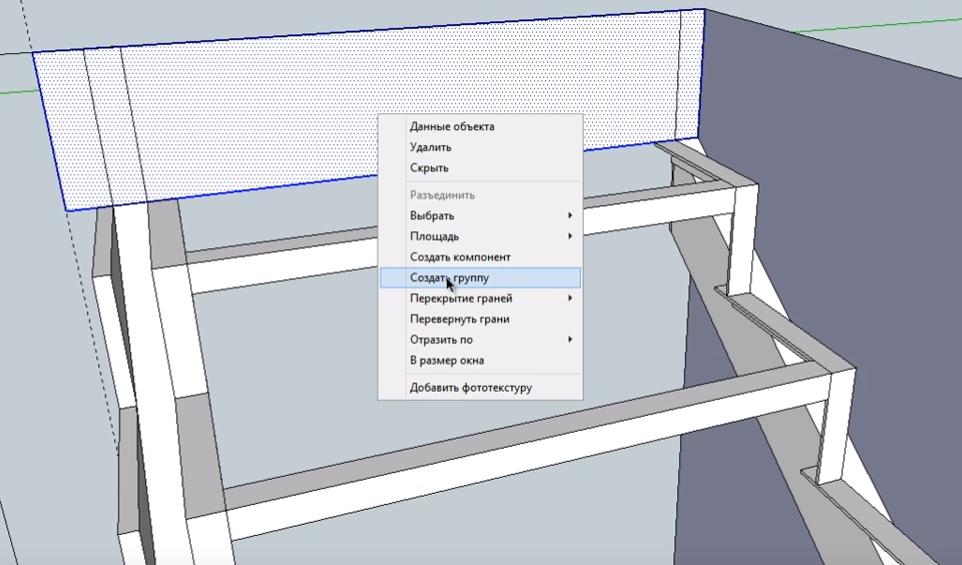

Как обычно, выделяем и формируем группу.

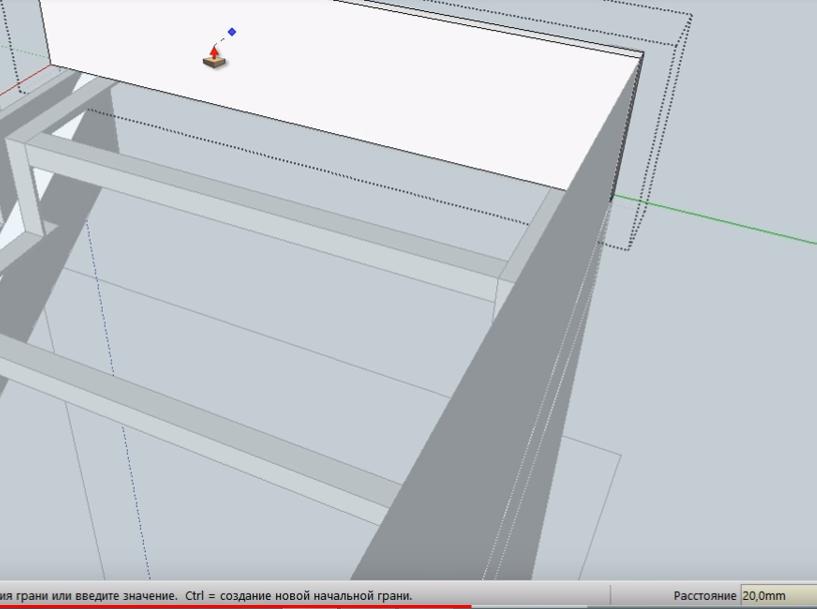

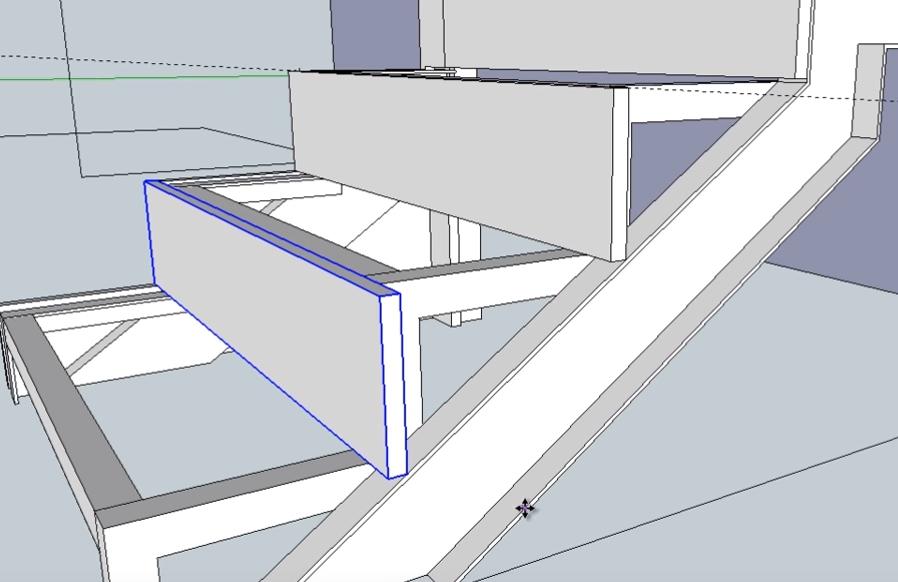

После этого придаем плоскости объем, вытягивая ее на 20 мм.



Аналогичным образом чертим подступенник для второй и последующих ступеней: проводим вспомогательную линию и “заполняем” получившуюся плоскость прямоугольником.

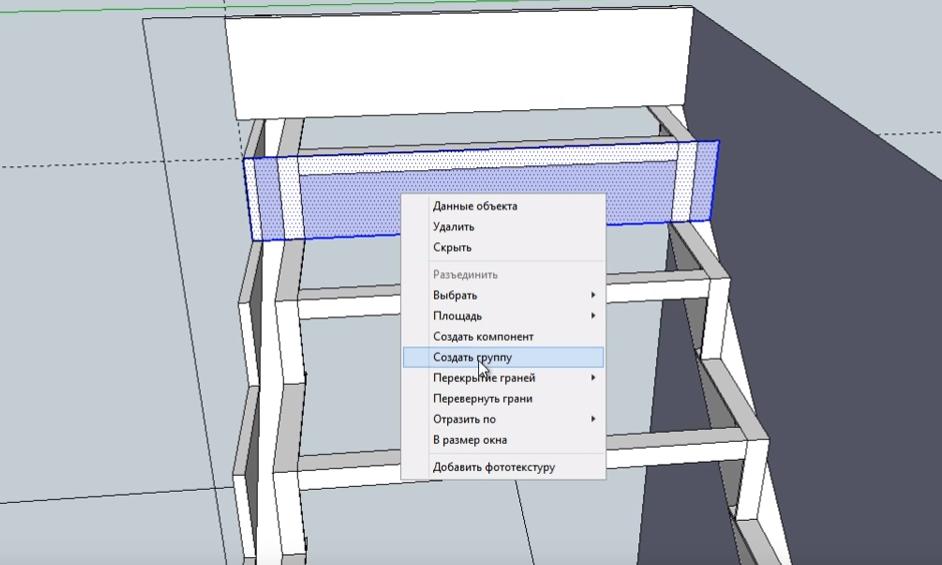

Создаем группу.




Вытягиваем плоскость на 20 мм.

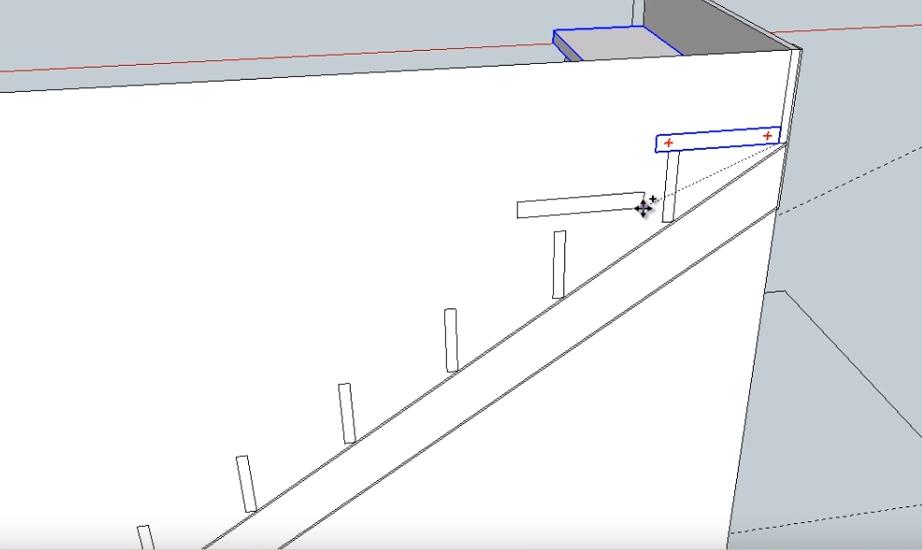

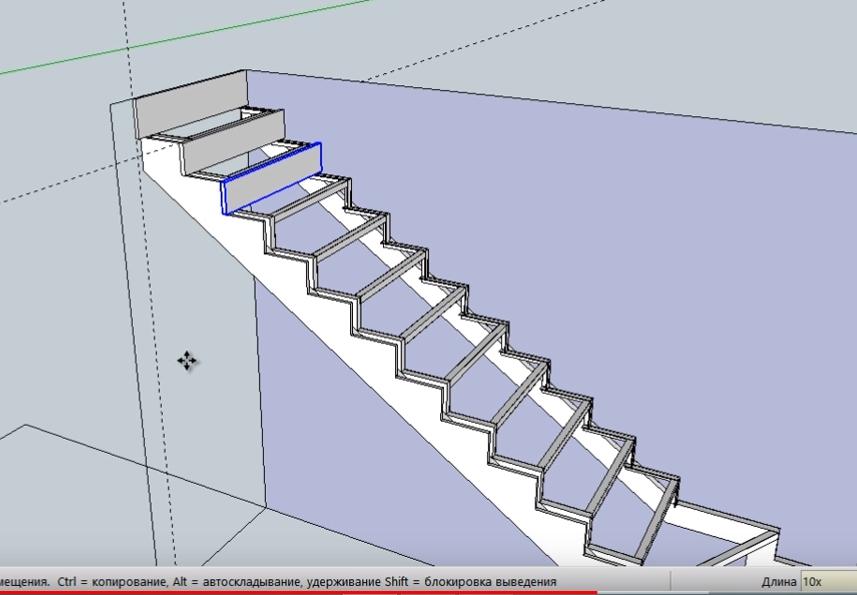

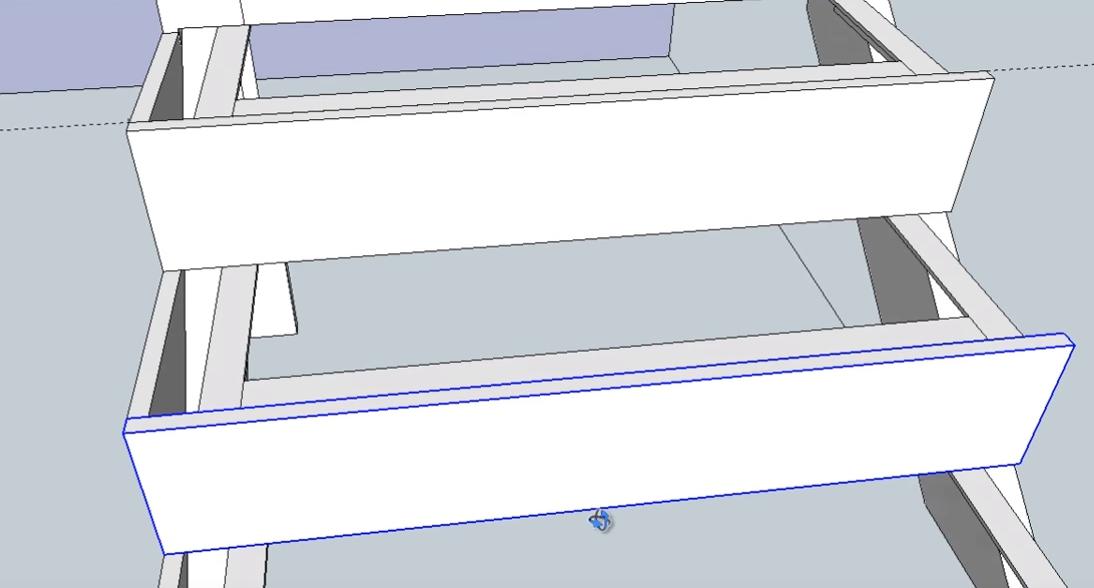

При помощи инструмента “Перемещение” и клавиши Ctrl копируем подступенник, переносим на ступень ниже и вводим в окно размеров команду “10х”.




После нажатия клавиши Enter все подступенники верхнего пролета лестницы установятся автоматически.




Чертим подступенники поворотных ступеней и нижнего пролета лестницы.

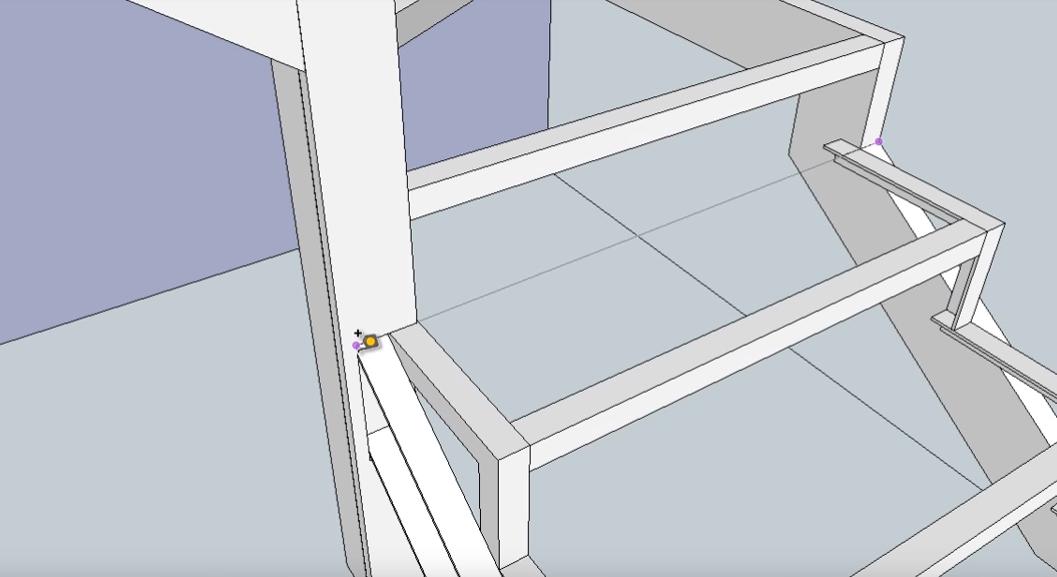

Проводим вспомогательную линию на расстоянии 20 мм от перемычки первой угловой ступени.




Начиная от опорного столба, рисуем верхнюю проекцию подступенника.




Проводим линию прямо до стены и вдоль нее.




Получившуюся плоскость группируем.

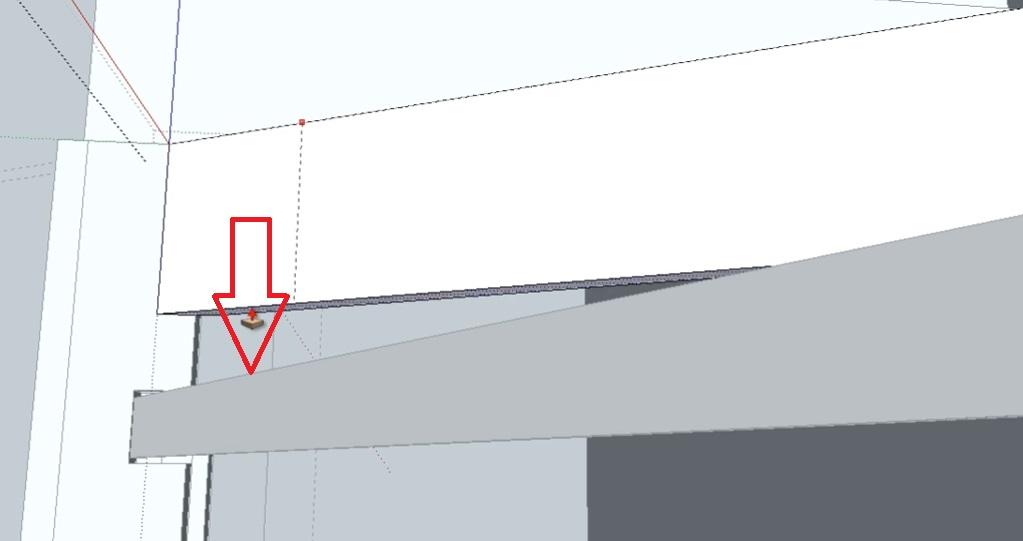

И уже это плоскость в группе выделяем и опускаем вниз.

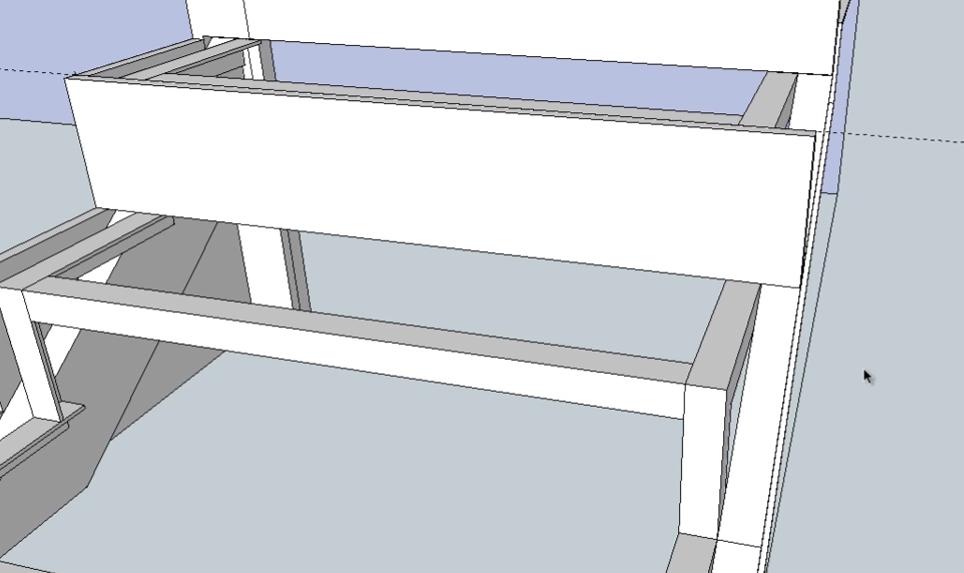

После удаления направляющих у нас получилась подступенная доска такого вида.




Следуя этому же алгоритму делаем чертеж следующей подступенной доски второй угловой ступени. Начинаем с прорисовки вспомогательной линии вдоль перемычки, на удалении в 20 мм.




Прочерчиваем верхнюю проекцию подступенника.




Формируем группу и опускаем до уровня следующей ступени.




Подступенник для третьей поворотной ступени можно сделать очень просто. Инструментом “Прямоугольник” рисуем боковую проекцию подступенника прямо на торце облицовочной доски опорного столба.




Создаем группу, выделяем ее и вытягиваем до стены.

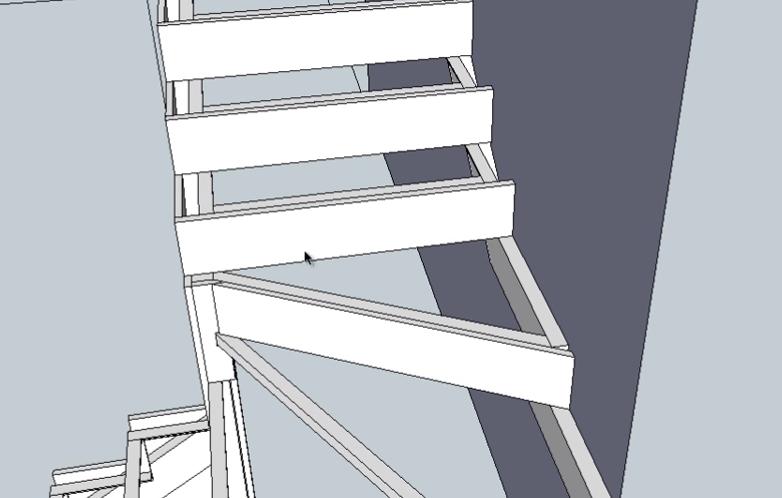

Следующие два подступенника нижнего пролета лестницы идентичны по размерам. Поэтому сначала делаем один (используем инструменты “Прямоугольник” и Push-Pull”), а второй просто копируем.







Чертим и устанавливаем ступени верхнего пролета.


Поскольку все ступени стандартные, то сразу чертим на рабочем столе “заготовку” с заданными размерами 1000 х 300 мм.



Создаем из плоского прямоугольника группу и вытягиваем на 40 мм.

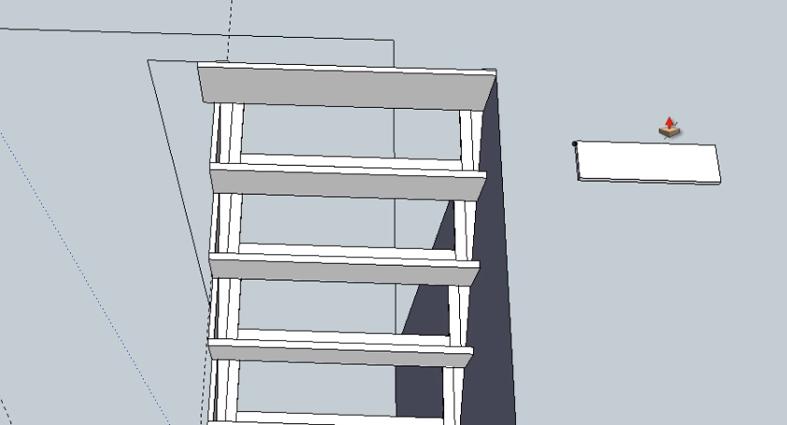

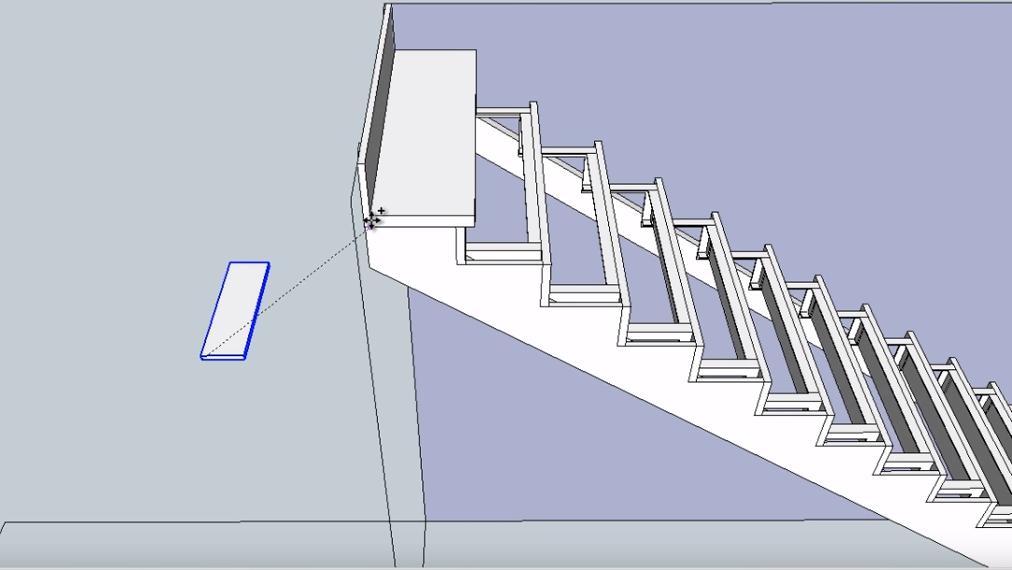

Устанавливаем первую ступень, используя инструмент “Перемещение”.




Чтобы установить остальные 10 ступеней, используем функцию множественного копирования. Т.е. как уже делалось раньше, копируем ступень и начинаем переносить ее на уровень ниже.




Вводим в окно размеров команду “10х”, нажимаем Enter и оставшиеся 10 ступеней устанавливаются автоматически.

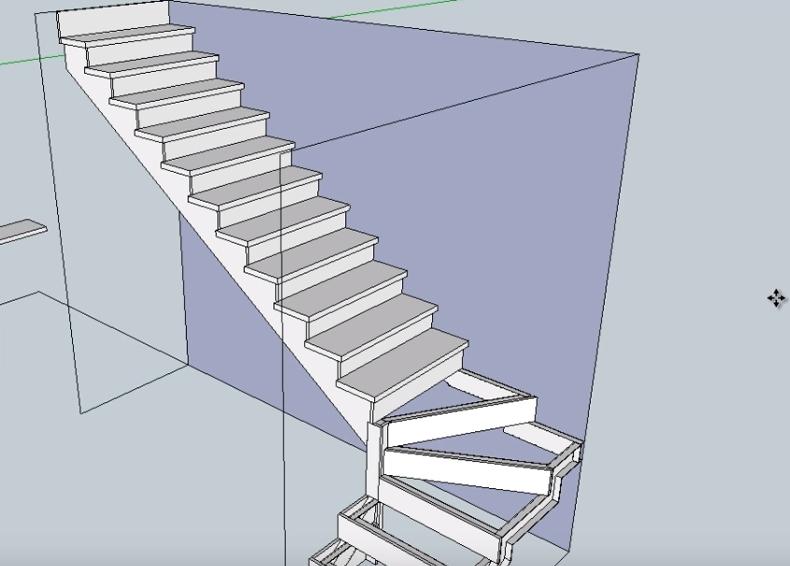

Теперь у нас установлены все деревянные ступени и подступенники верхнего пролета лестницы на второй этаж.
