3D-проектирование деревянной лестницы на металлическом каркасе от А до Я. Урок 5. Обшивка металлического каркаса лестницы на второй этаж деревом (окончание).

Содержание

Введение.

Чертим угловые ступени и устанавливаем ступени нижнего пролета.

Чертим пригласительную ступень и подступенник к ней.

Дополнительные материалы к уроку.

Введение


В этом уроке мы продолжаем делать облицовку металлического каркаса лестницы на второй этаж деревянными элементами. После того, как в предыдущем 4-м уроке мы начертили и установили внешние облицовочные панели, а также подступенники и ступени верхнего пролета, необходимо сделать самые сложные элементы: угловые и забежную ступени. Об этом и пойдет речь в данной статье. В последних двух, 6-м и 7-м уроках мы займемся прорисовкой и установкой ограждения лестницы. На текущем этапе наш 3D-чертеж выглядит следующим образом.

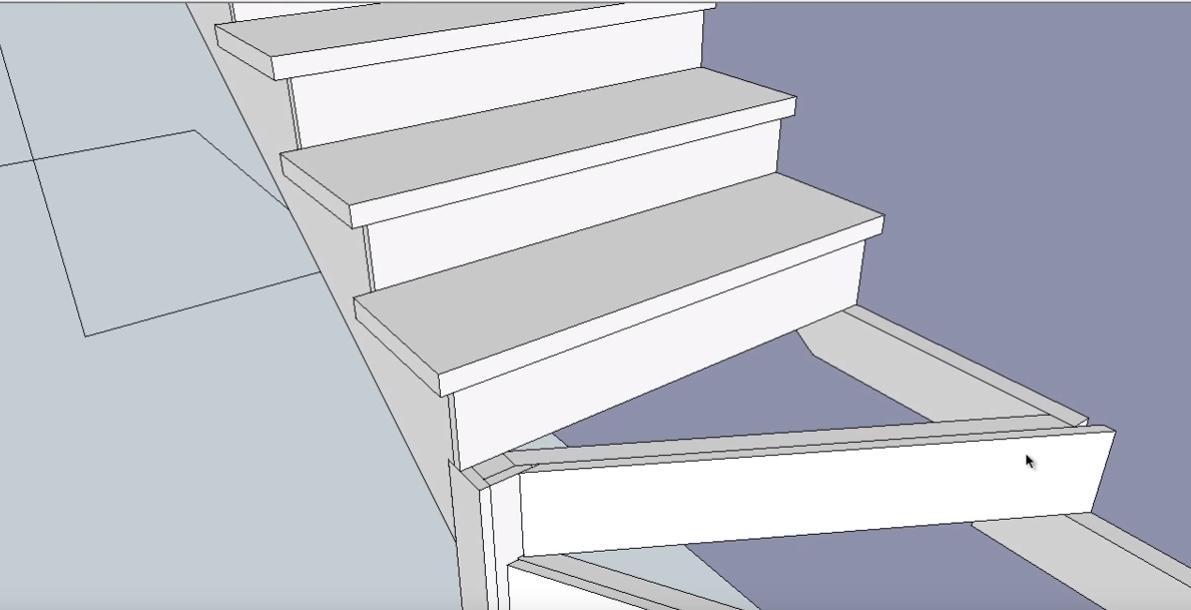

3D-чертеж текущий


В итоговом варианте наш 3D-проект лестницы будет выглядеть так:


3D-проект лестницы


При этом в любой момент его можно “разобрать” и снять размеры с каждого элемента, чтобы сделать по нему деталь реальной лестницы.

Чертим угловые ступени и устанавливаем ступени нижнего пролета


Начинаем работу с первой поворотной ступени.

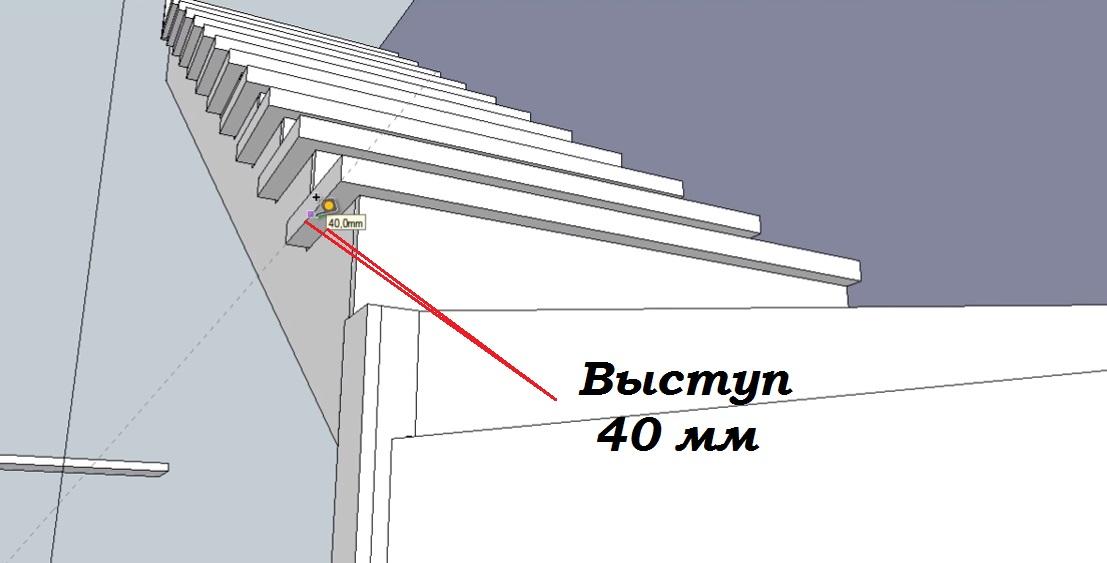

Также как и все остальные ступени она должна выступать за облицовочную доску на 40 мм.

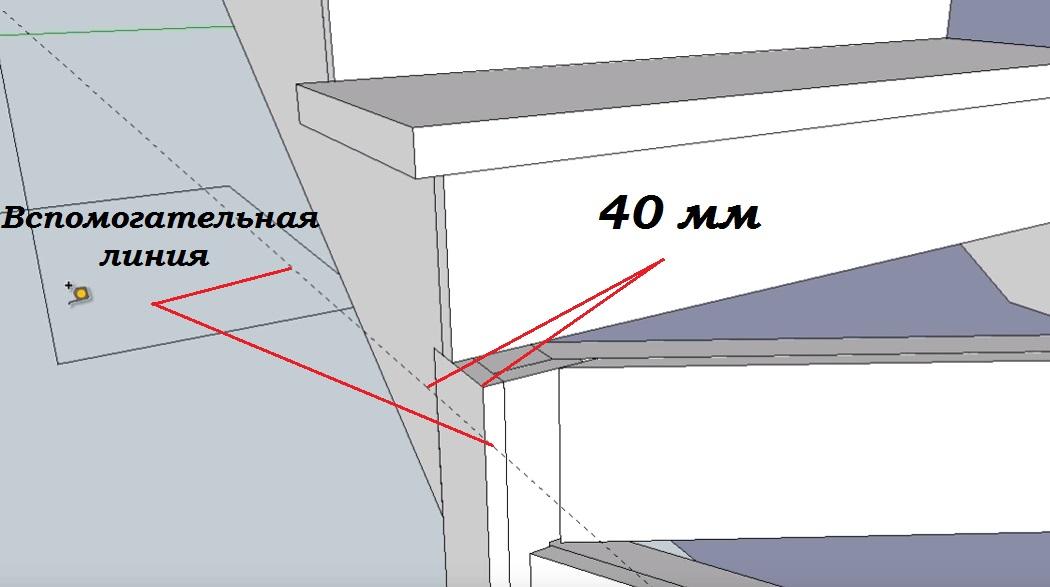

От вершины опорного столба проводим вспомогательную линию на расстоянии 40 мм.




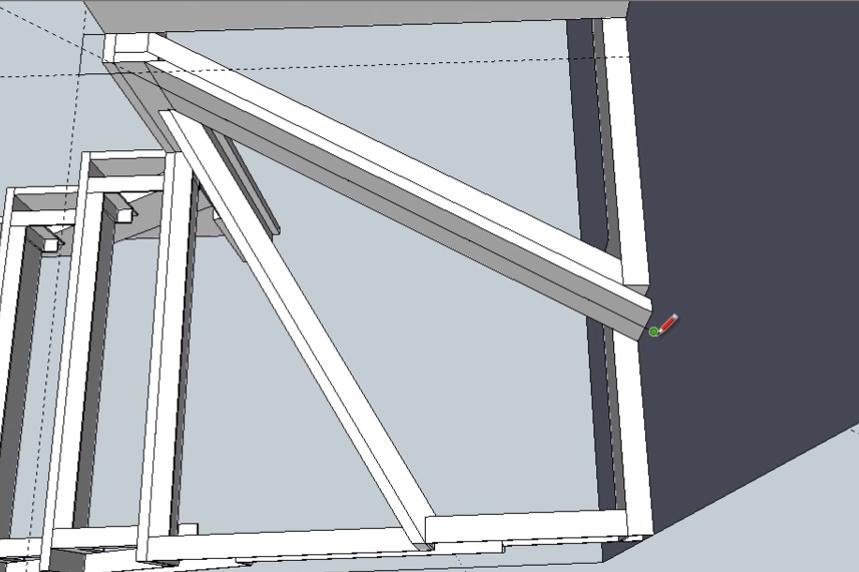

Проводим линию от стены до направляющей вдоль подступенника, она должна получиться ровно 1000 мм.




Проводим еще две направляющие линии вдоль подступенника и второй лицевой стороны опорного столба на удалении 30 мм.




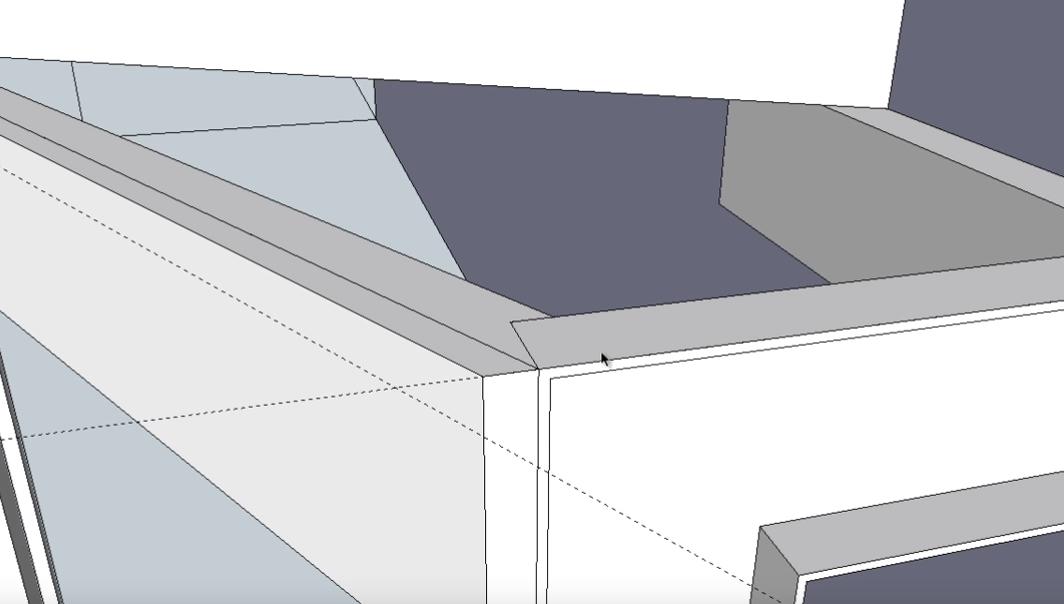

Инструментом “Карандаш” начинаем обводить плоскость - проекцию будущей первой угловой ступени.

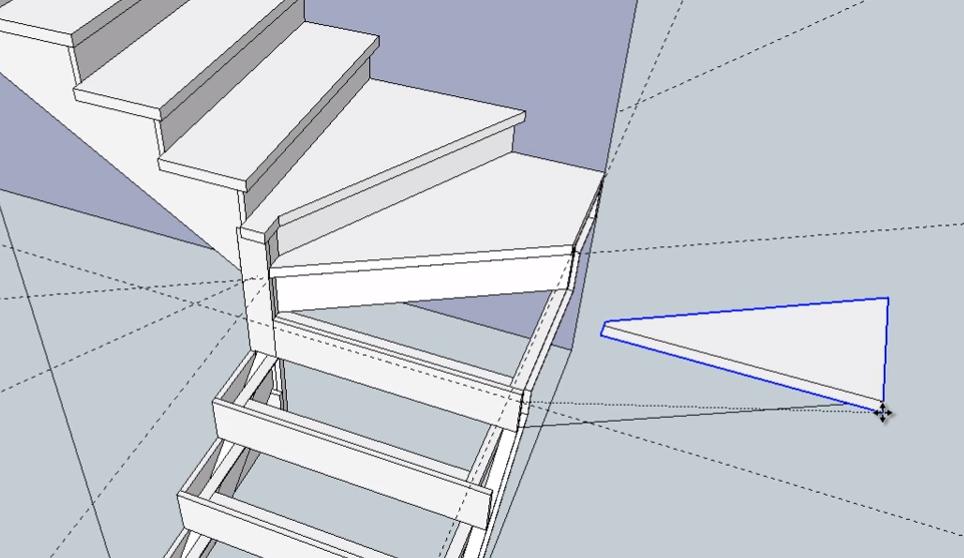

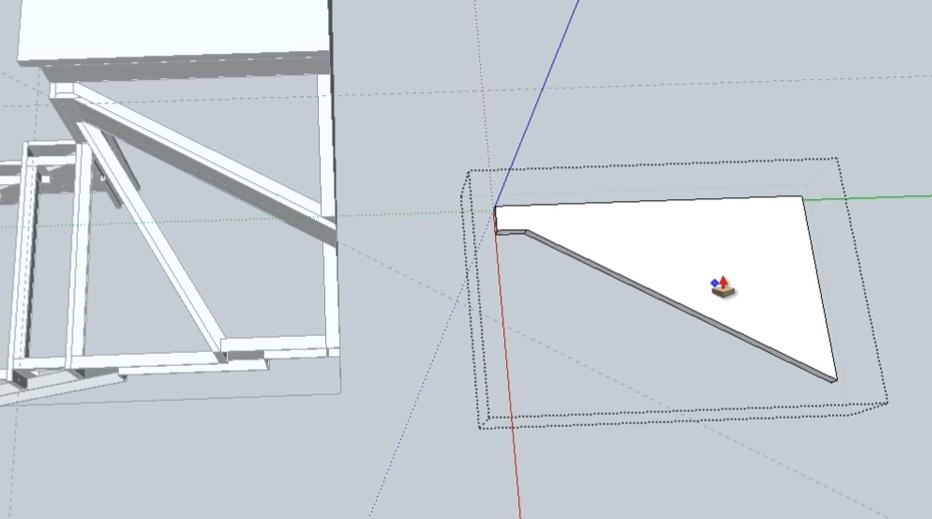

Для удобства выделяем и перемещаем в другую часть рабочего стола созданную проекцию ступени.




Создаем группу.

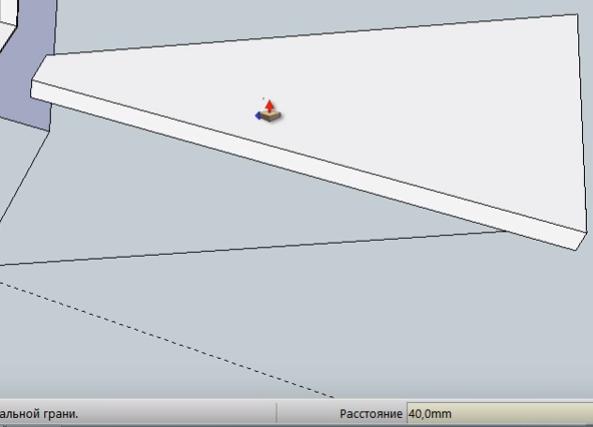

Инструментом Push-Pull придаем плоскости объем, поднимая на 40 мм.




Выделяем и ставим на место. Теперь, как единый сгруппированный объект эта ступень сохранится и с нее всегда можно будет снять размеры, чтобы вырезать этот элемент лестницы.

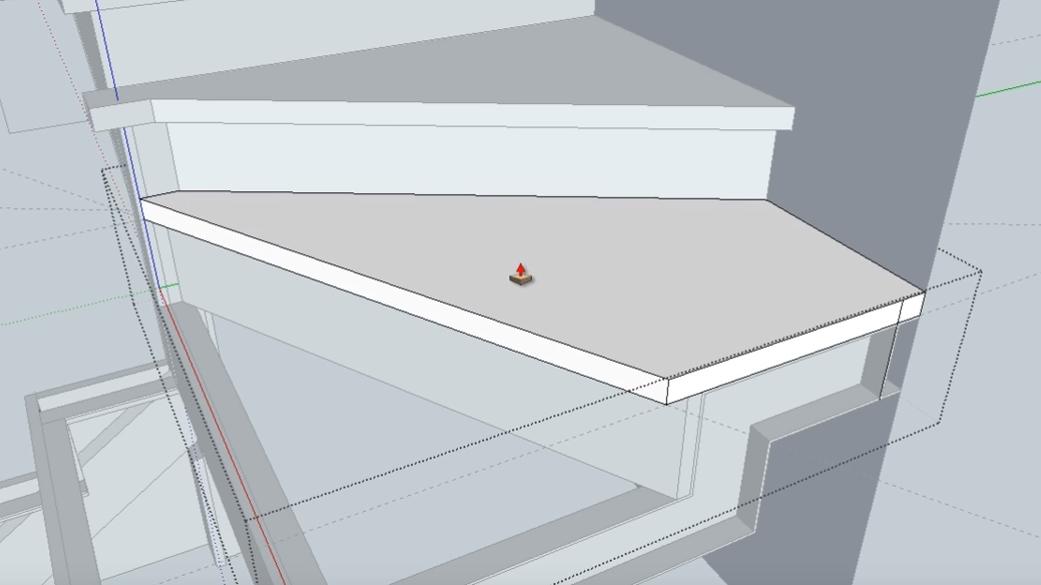

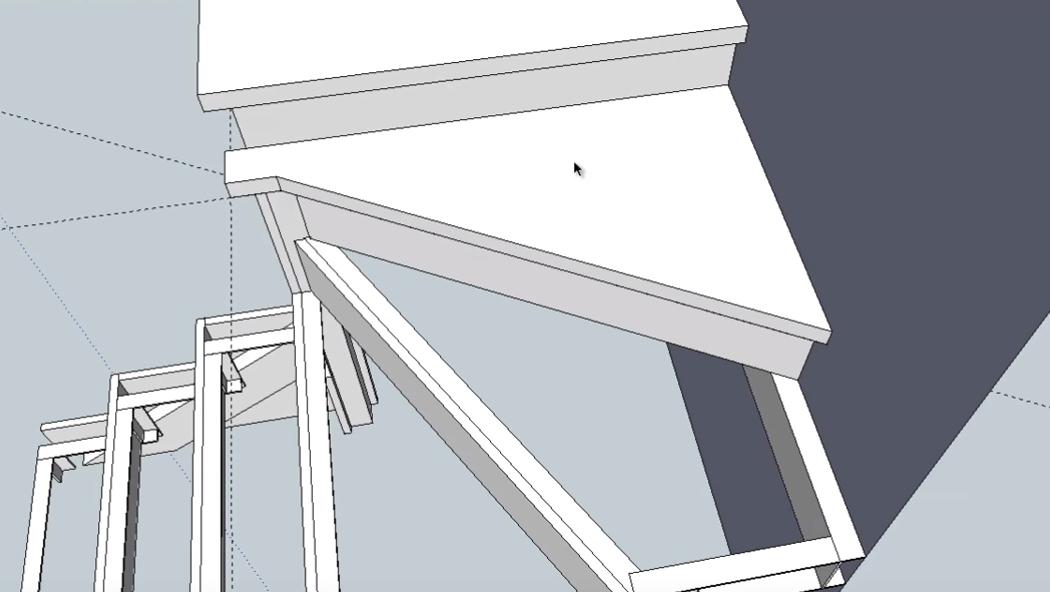

Разворачиваем чертеж и видим, что ступень встала точно, как требовалось.

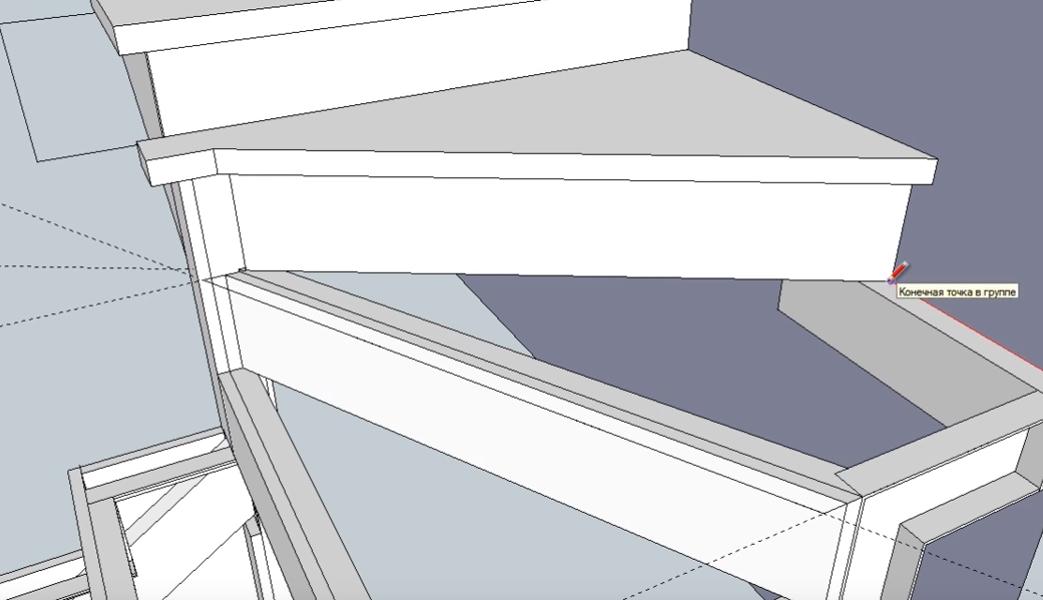

Удаляем направляющие и начинаем работать со второй ступенью.




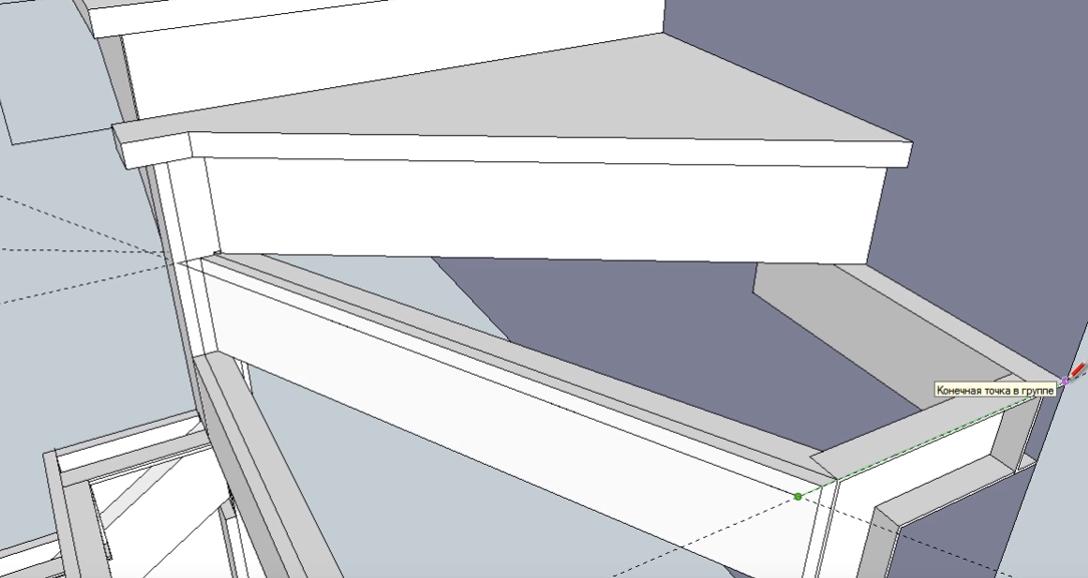

Также чертим направляющую вдоль подступенника на удалении 30 мм.

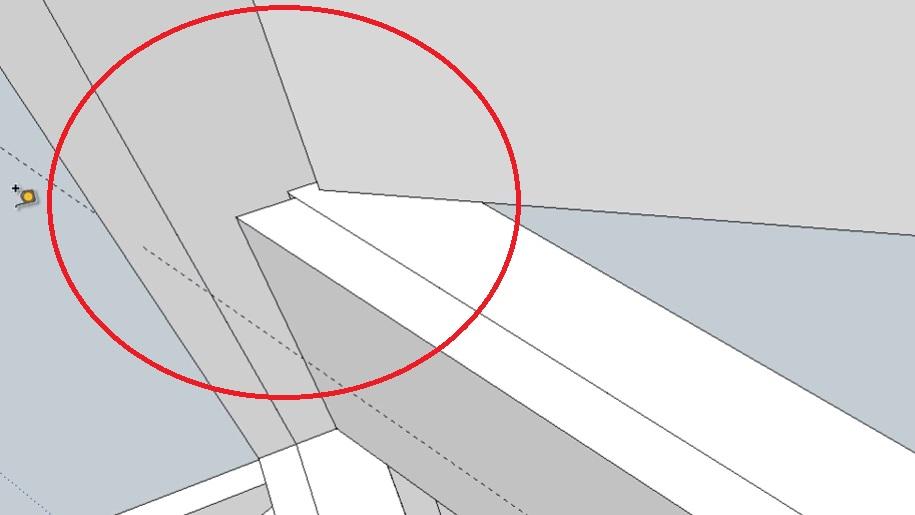

В месте соединения подступенников первой и второй угловых ступеней с опорным столбом нужно быть крайне внимательным!

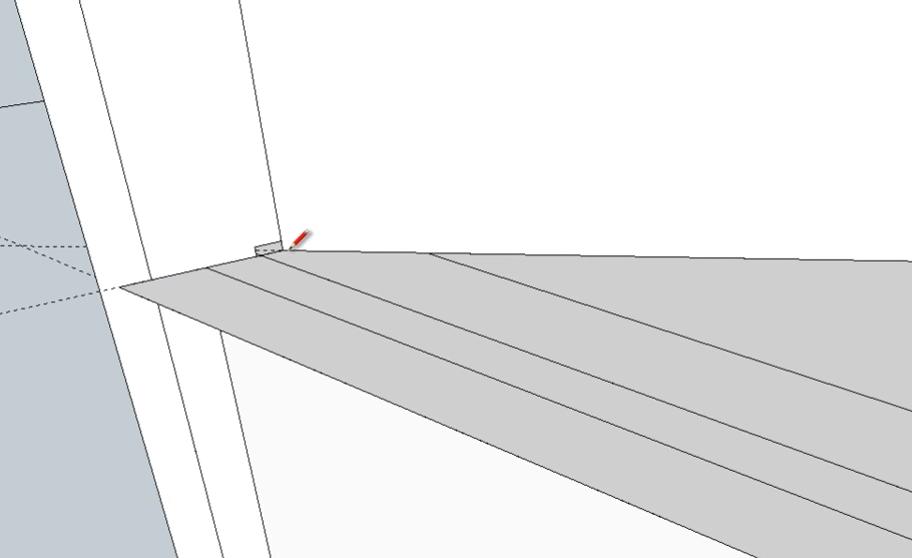

Для прорисовки проекции ступени необходимо провести еще три вспомогательные линии: одну - вдоль нижней части подступенника первой угловой ступени.




Вторую - по торцевой части подступенника второй угловой ступени, там, где она соприкасается с облицовочной доской опорного столба.




И третью - вдоль стены.




Теперь начинаем чертить проекцию будущей ступени.












Создаем группу.




Поднимаем плоскость на 40 мм.




По тому же самому алгоритму делаем и третью угловую ступень. Начинаем со вспомогательной линии вдоль подступенника, чертим ее на расстоянии 30 мм.




Чертим линию у стены.




По краю ступени у опорного столба.




Соединяем две линии между собой.

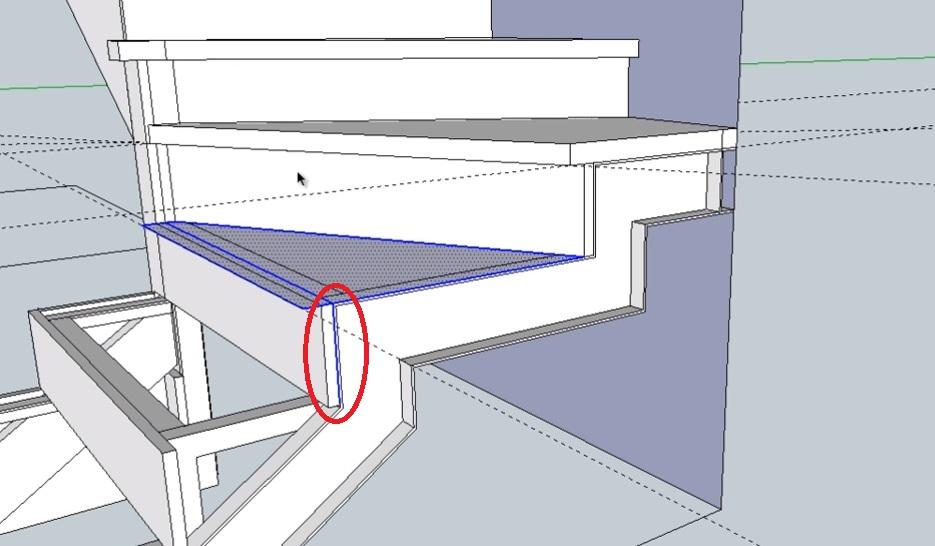

При попытке сгруппировать плоскость мы видим, что к ней “прилипла” внутренняя сторона подступенника.

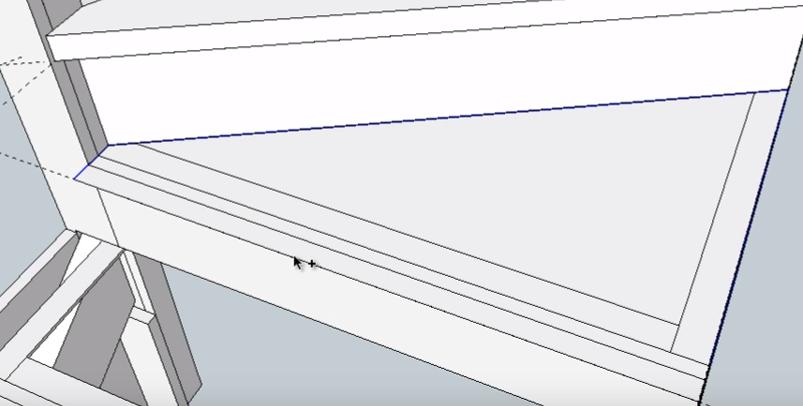

Это могло произойти как раз потому, что мы забыли сгруппировать подступенник. Выйти из этой ситуаци можно следующим образом. Снимаем текущее выделение объекта и начинаем линия за линией при помощи клавиши Ctrl выделять плоскость угловой ступени.

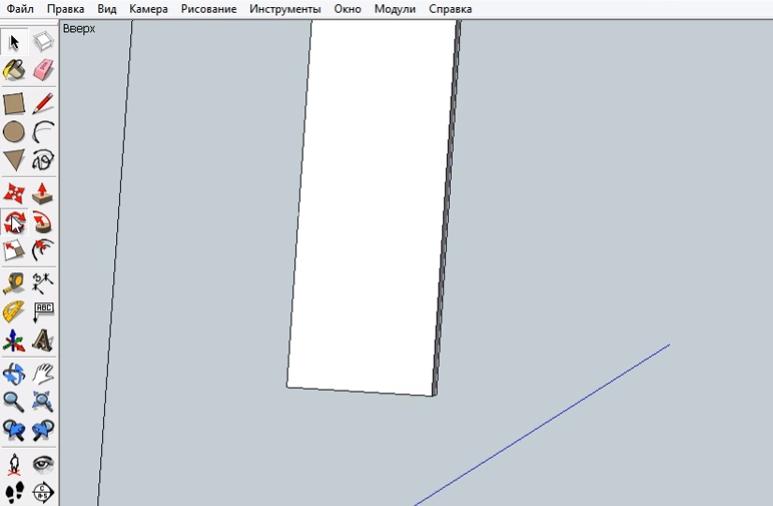

Переносим выделенный объект-плоскость в другую часть рабочего стола.

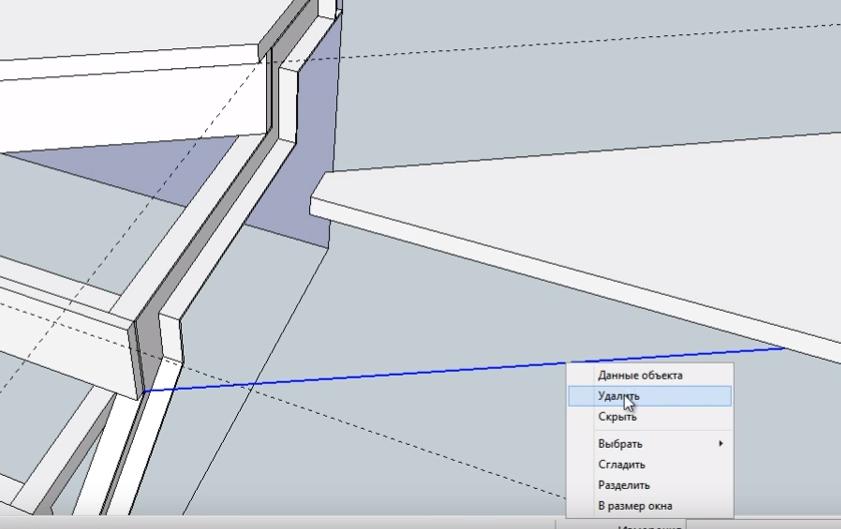

Удаляем линию подступенника.




Поднимаем плоскость на 40 мм.




Удаляем “прилипшую” перемычку.




Теперь можно из прорисованной ступени создать группу: тройным нажатием кнопки мыши выделяем объект, нажимаем правую кнопку и в появившемся меню выбираем соответствующую функцию.




Устанавливаем ступень на место.




Удаляем все направляющие.



Все три угловые ступени готовы.

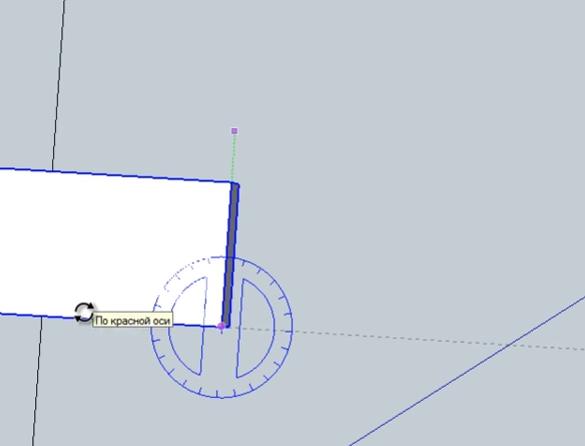

Чтобы использовать уже сформированную ступень верхнего пролета лестницы для нижнего, ее нужно повернуть на 90⁰. Для этого используем инструмент поворта объекта вокруг своей оси .








Переносим ступень в верхнюю часть нижнего пролета лестницы.

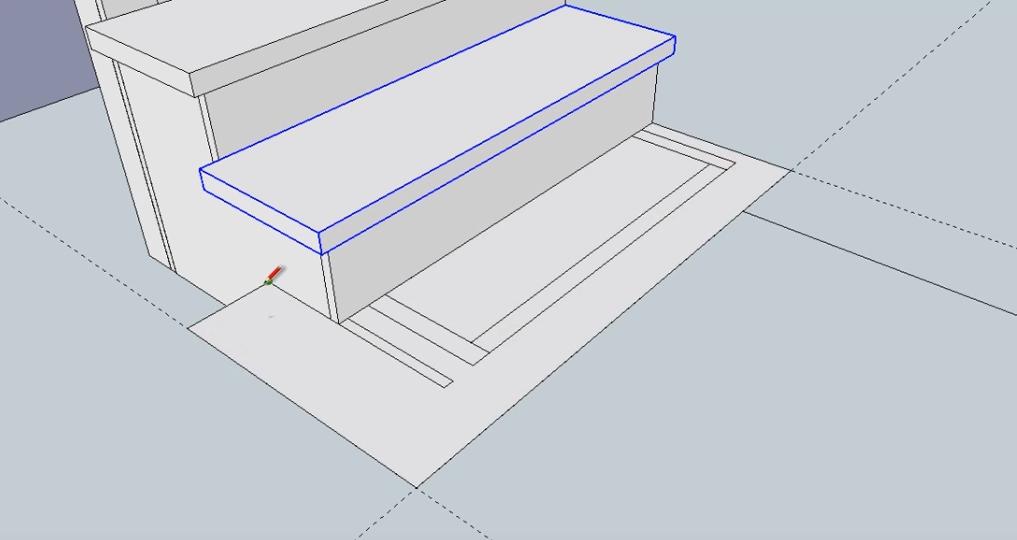

Копируем ее еще раз и устанавливаем вторую ступень нижнего пролета лестницы.






Чертим пригласительную ступень и подступенник к ней


Теперь делаем самую нижнюю - пригласительную ступень, которая должна отличаться от всех остальных ступеней нестандартной округлой формой.



Длина проступи пригласительной или забежной ступени всегда должна быть больше, поэтому мы задаем ее на 350 мм.




Ширину ступени увеличим до 1130 мм.




Отмечаем расстояние, на которое забежная ступень будет заходить по облицовочной доске под вторую ступень. У нас это расстояние получается 186 см. Это расстояние можно делать “на глаз” в пределах от ⅓ до ⅔ ширины проступи.




Начинаем обводить контур забежной ступени по периметру прямыми линиями.

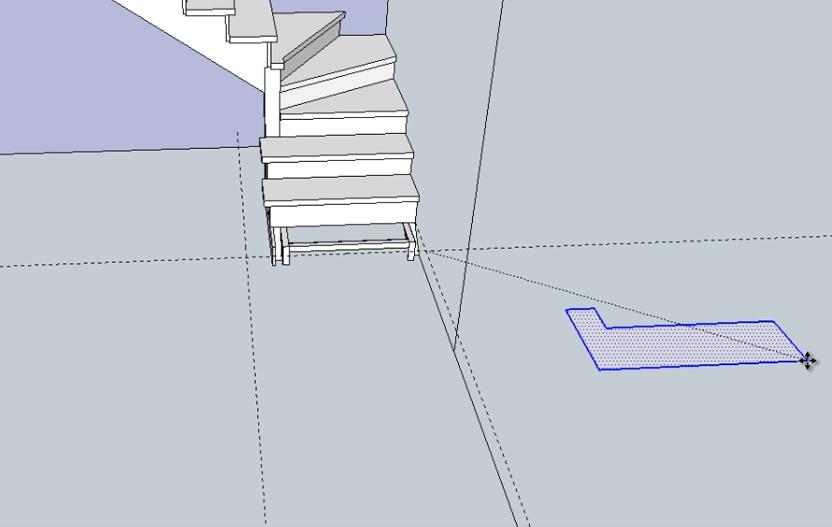

Выделяем плоскость и переносим в другую часть рабочего стола, чтобы с ней было удобнее работать.




При помощи инструмента “Рулетка” находим середину - в этом месте точка пересечения вспомогательной линии с гранью фигуры подсветится голубым цветом.




Проводим вторую вспомогательную линию, продолжающую внешнюю поверхность облицовочной доски.




Активируем инструмент “Дуга”.




Вспомогательная линия вдоль облицовочной доски становится основанием воображаемого треугольника, а пересечение срединной вспомогательной линии с боковой стороной ступени - его вершиной. Соединяем дальнее основание треугольника с вершиной.

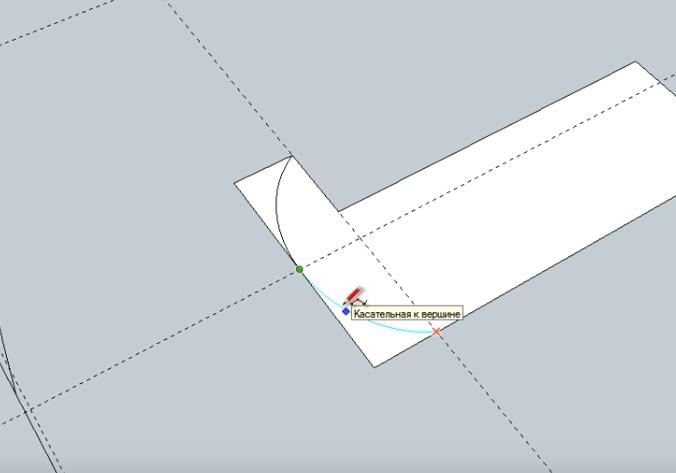

Из центра дуги начинаем ее выгибать вовне до появления надписи “Касательная к краю”. При этом сама дуга окрасится в голубой цвет.




То же самое проделываем со второй стороной “треугольника”.






Ластиком убираем лишние элементы.




Мы видим, что переход от полукруга к прямой линии получился не очень ровным, это можно исправить.




Замеряем половину “треугольника” от основания которого мы чертили полукруг - у нас получилось 268 мм.




Делим это расстояние пополам и проводим еще одну вспомогательную линию на удалении в 134 мм от первоначальной срединной линии.

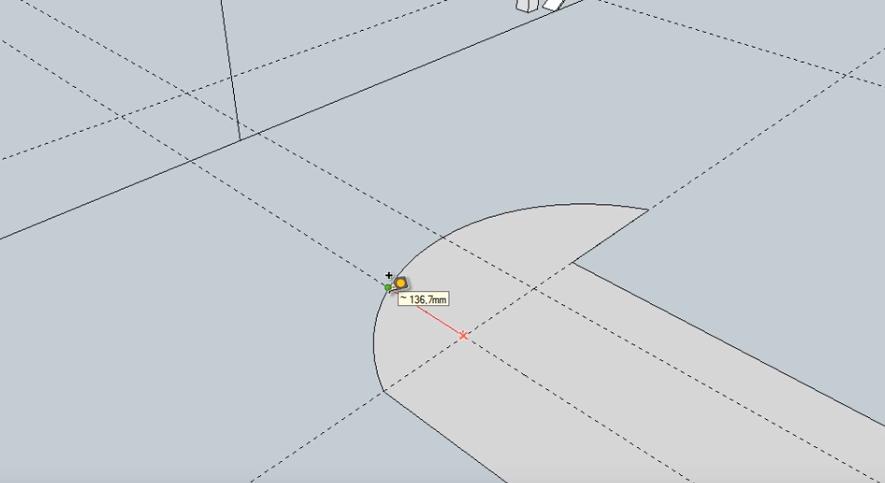

Замеряем расстояние от точки пересечения новой вспомогательной линии с линией облицовочной доски до края окружности, оно равно 136,7 мм.




Откладываем такое же расстояние в противоположном направлении и проводим еще одну вспомогательную линию.




Проводим дугу по касательной к краю.




“Ластиком” убираем лишнее.

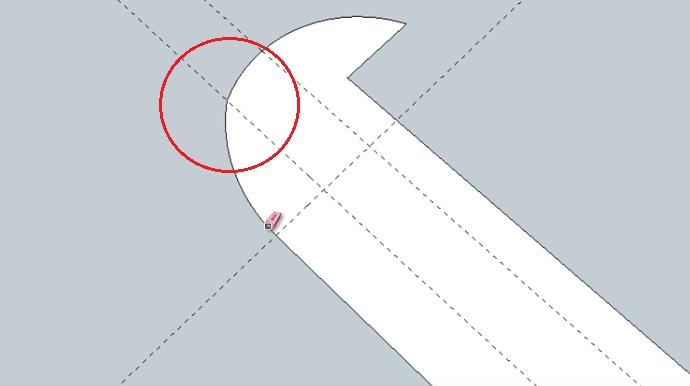

Мы видим, что не совсем плавной получилась окружность в районе новой срединной линии.




Возвращаем удаленные элементы.




Удаляем ранее прорисованную дугу.




Берем чуть меньшее расстояние - 110 мм и чертим вспомогательную линию со стороны окружности.




И по другую сторону от линии, обозначающей край облицовочной доски.




Проводим новую касательную к краю.




Удаляем лишние элементы.

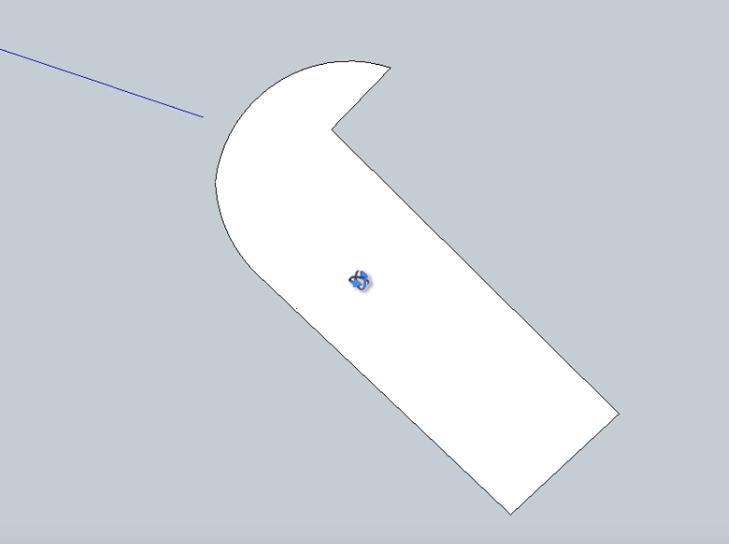

Удаляем направляющие и у нас получается такая забежная ступень.




“Вытягиваем” плоскость на 40 мм.

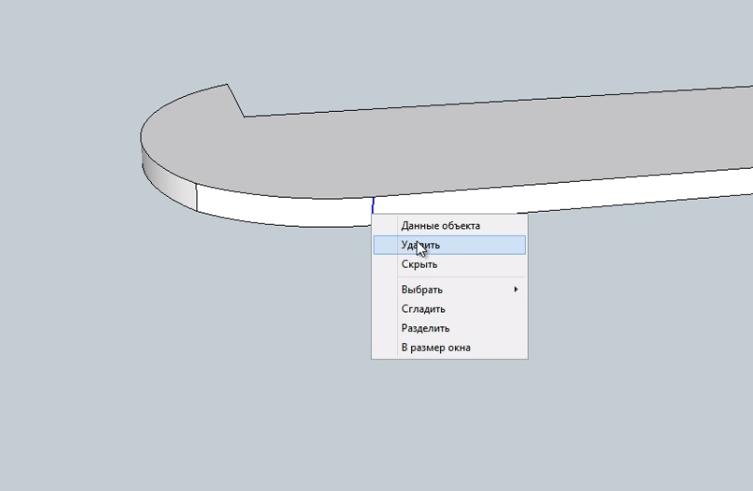

Удаляем лишние линии, оставшиеся от прежней разметки.




Теперь с нижней стороны необходимо сделать подступенник.




Вновь чертим вспомогательную линию вдоль внешнего края облицовочной доски.




Проводим срединную вспомогательную линию.




Проводим дугу на небольшом удалении от внешнего края ступени.




Поскольку мы сглаживали окружность, необходимо продолжить дугу до того места, где она переходит в прямую линию. Проводим по этой точке еще одну направляющую линию.




Чертим линию от края ступени до окончания прорисованной дуги.




Копируем и перемещаем этот отрезок на вторую вспомогательную линию.




При помощи инструмента “Дуга” соединяем две новые точки и делаем небольшой изгиб.




Теперь завершаем проекцию внешней стороны подступенника прямой линией.



lampВнешняя сторона подступенника должна быть на удалении 30-40 мм от внешнего края ступени.

В обратном порядке начинаем чертить внутреннюю сторону подступенника. Т.е. сначала на удалении в 20 мм чертим прямую вспомогательную линию.

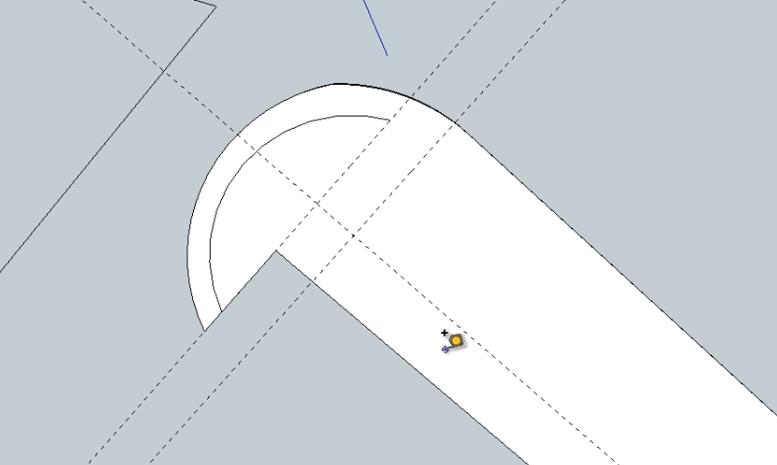

После этого по уже имеющейся разметки делаем внутреннюю окружность.

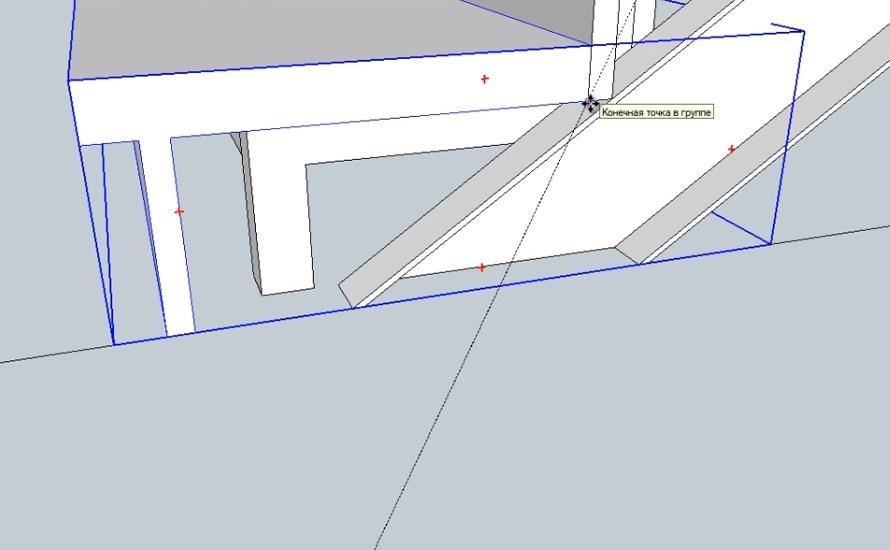

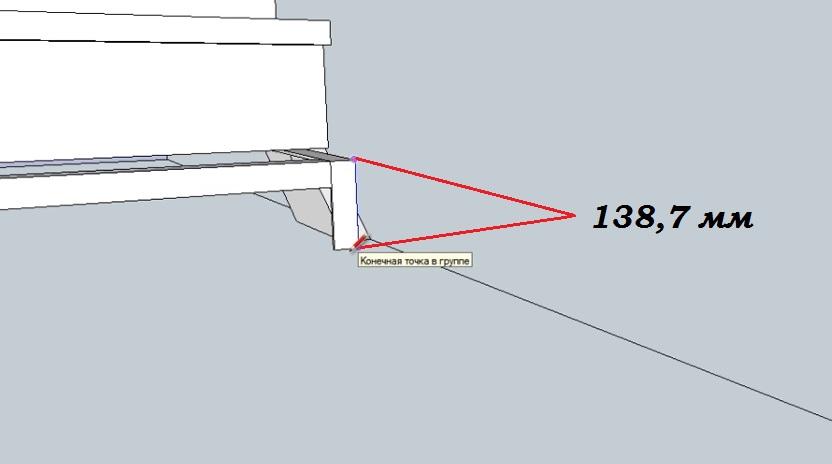

На уже готовом чертеже металлического каркаса замеряем высоту подступенника первой забежной ступени. Она равна 138,7 мм.




Выделяем проекцию подступенника забежной ступени и “выдвигаем” ее на это расстояние - 138,7 мм.




Удаляем лишние линии на чертеже.

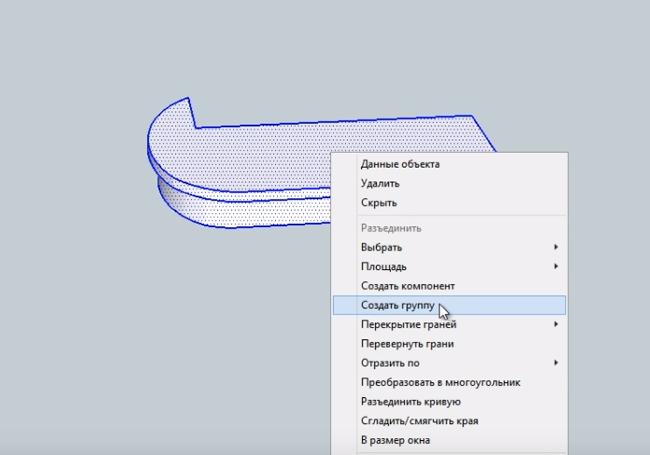

Создаем группу.




Устанавливаем всю группу на основной 3D-чертеж.




Если что-то из данного урока вам осталось не совсем понятным, вы можете посмотреть видео-версию, где все действия можно отследить непосредственно на рабочем столе программы SketchUp-8.
