3D-проектирование деревянной лестницы на металлическом каркасе от А до Я. Урок 7. Чертим и устанавливаем перила и опорные столбы.

Содержание

Введение.

Создаем и устанавливаем 3D-макет поручня перил.

Создаем и устанавливаем 3D-модели опорных столбов.

Делаем разметку и устанавливаем опорный столб на втором этаже.

Дополнительные материалы к уроку.

Введение

В этом уроке мы продолжаем создавать ограждение деревянной лестницы на металлическом каркасе на второй этаж. После того, как в предыдущем Уроке 6 мы установили балясины, мы переходим к проектированию поручней перил и опорных столбов.

В конце данного урока вы найдете список материалов, которые помогут вам самостоятельно разрабатывать проекты лестниц, которые бы наилучшим образом подошли именно для вашего дома. Для примера вы можете воспользоваться каким-либо из ниже приведенных дизайнов лестниц.

Создаем 3D-макет поручня перил.

У нас установлены все балясины и теперь на них необходимо наложить поручни перил.

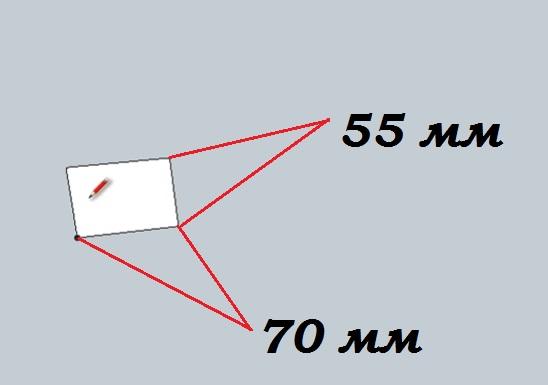

Поручень перил у нас будет размером 70 х 55 мм. Соответственно, чертим на рабочем столе прямоугольник данных размеров.

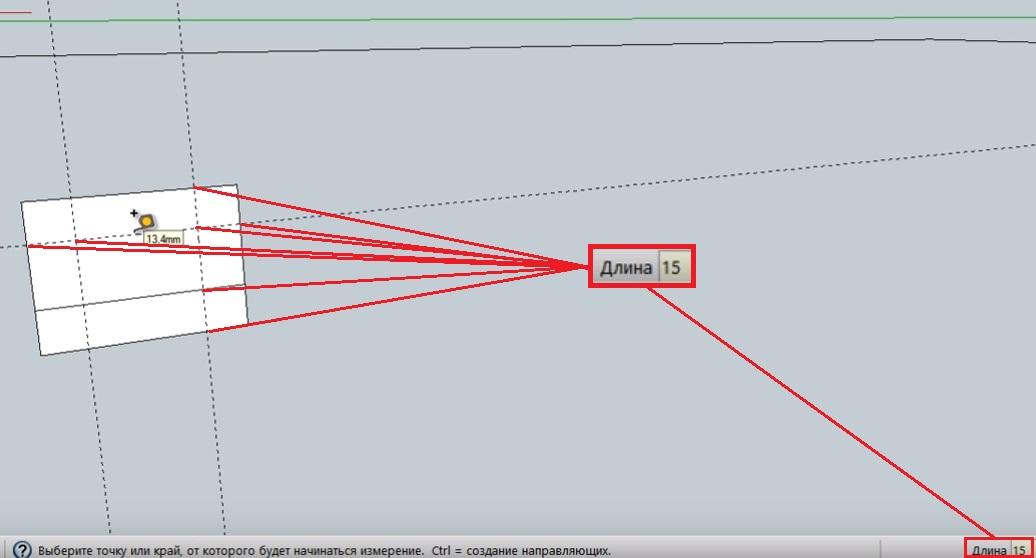

Внутри прямоугольника на расстоянии 15 мм от краев проводим вспомогательные линии.

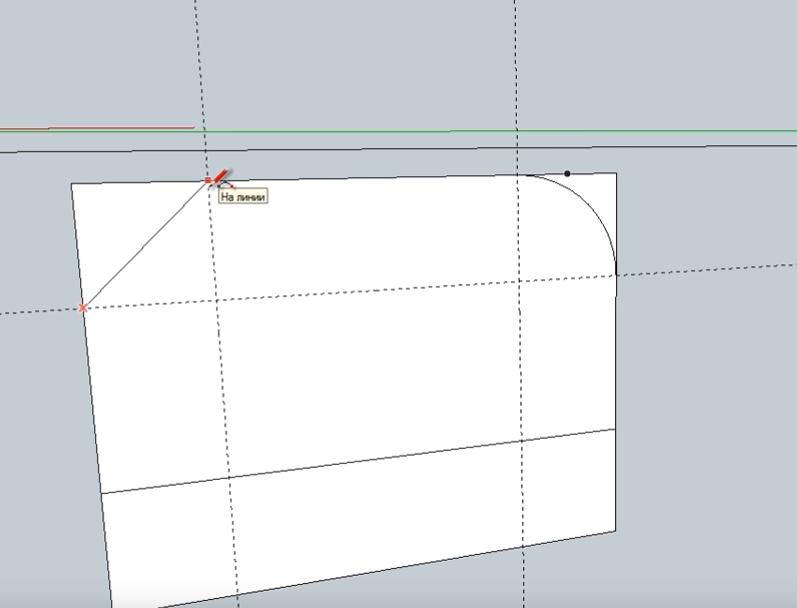

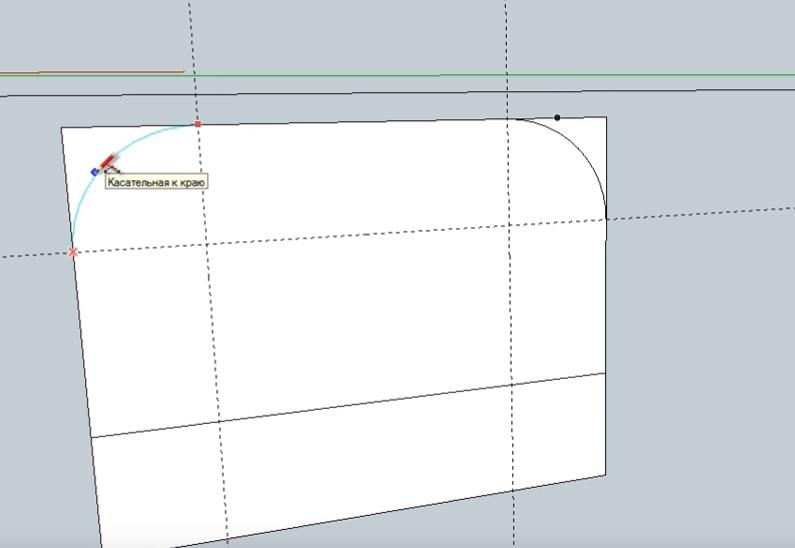

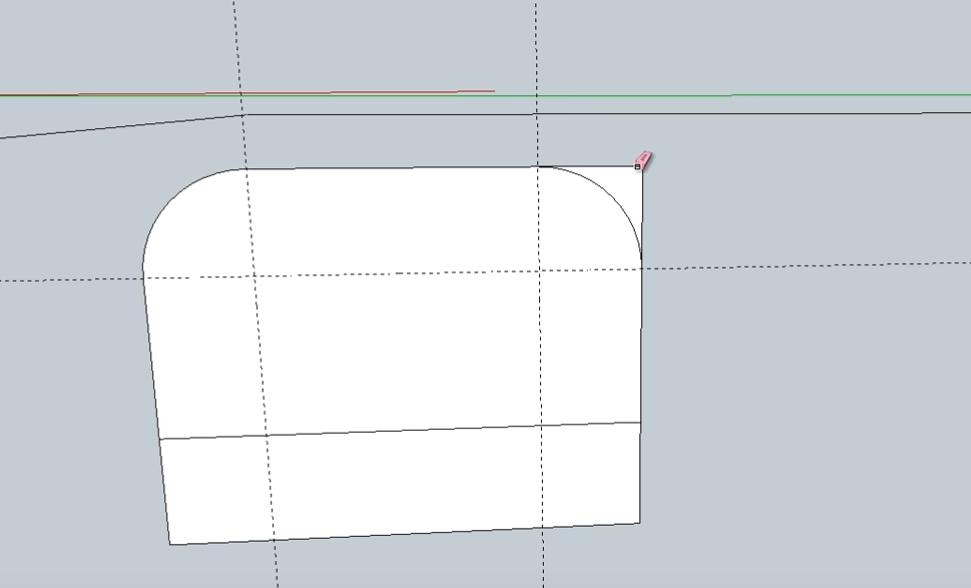

Два верхних угла прямоугольника закругляем, проводя при помощи инструмента “Дуга” касательные к краю.“






Ластиком” удаляем лишнее.

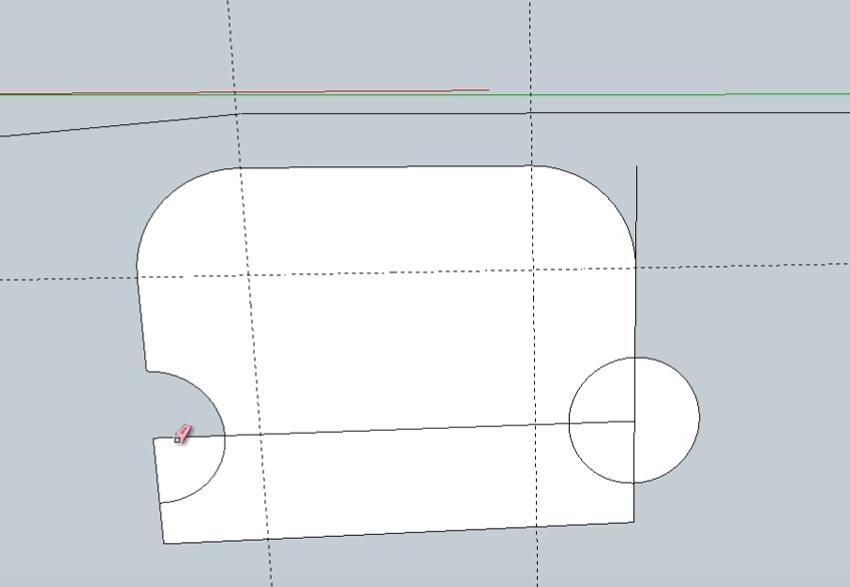

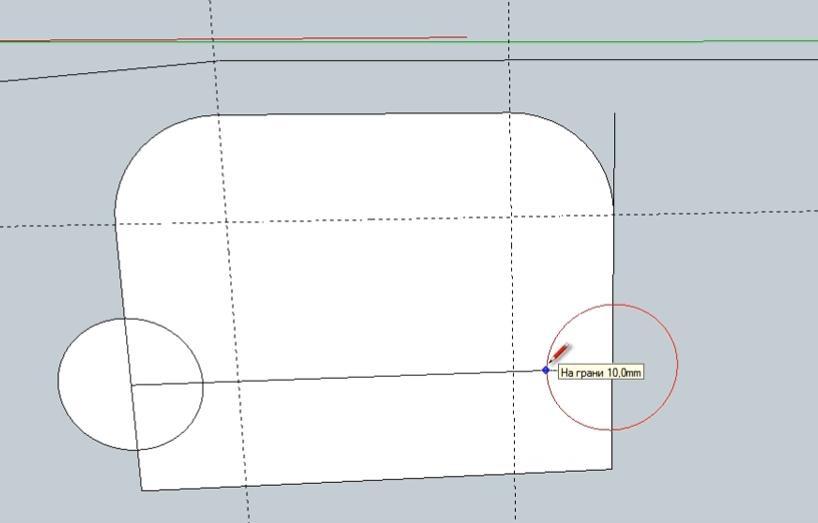

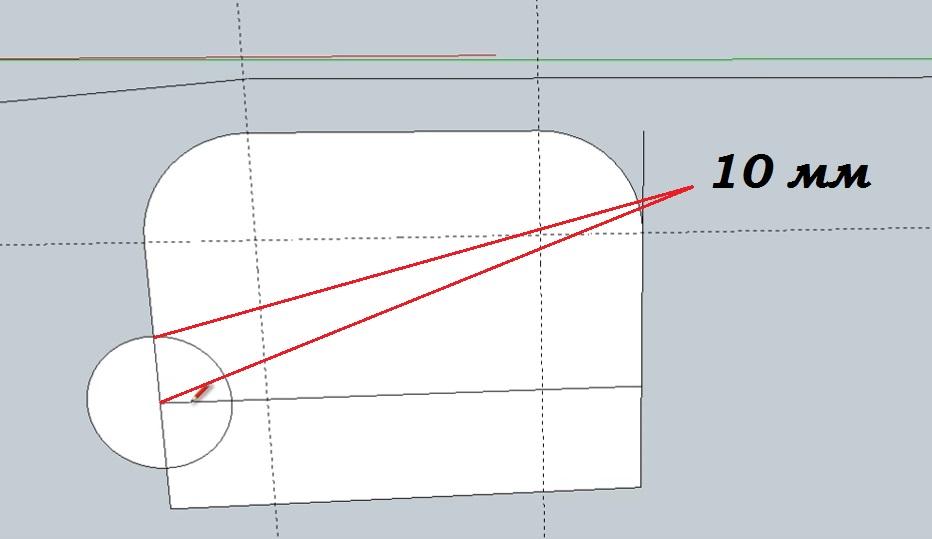

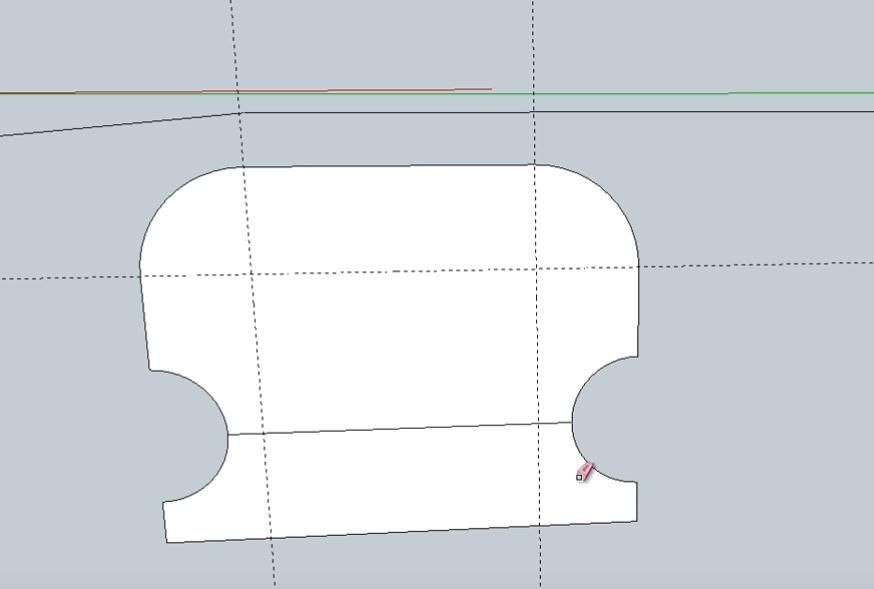

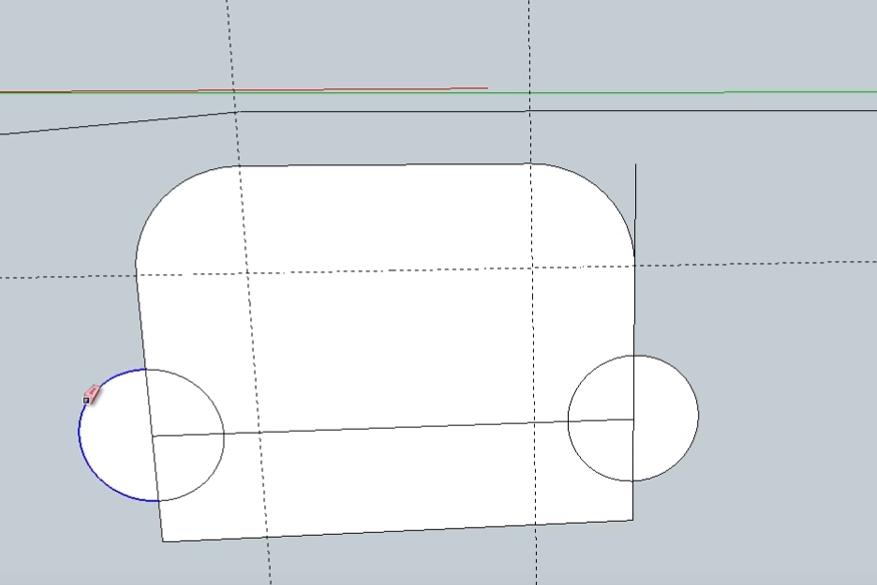

В нижней части прямоугольника по бокам из точек пересечения со вспомогательной линией проводим две окружности радиусом 10 мм.

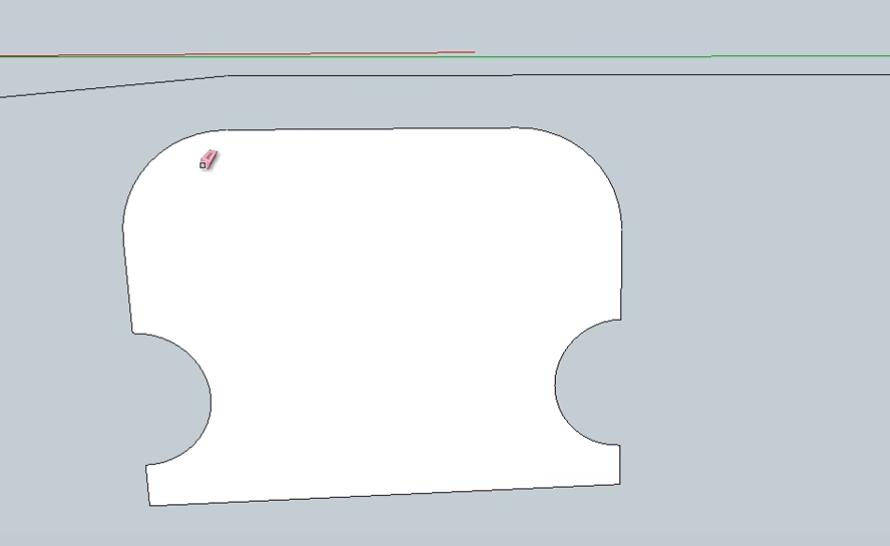

“Ластиком” удаляем все лишнее, оставляя боковую “выемку” в профиле поручня.

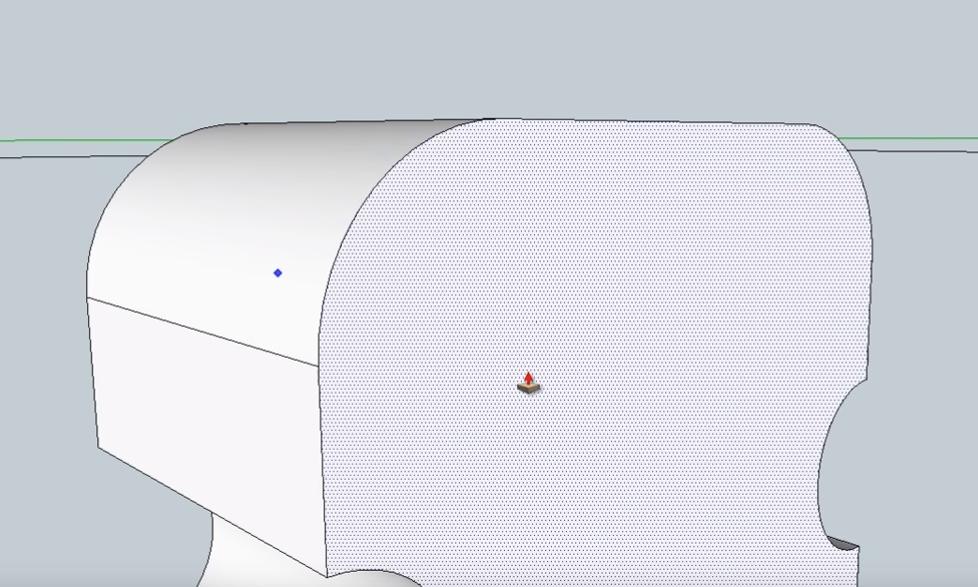

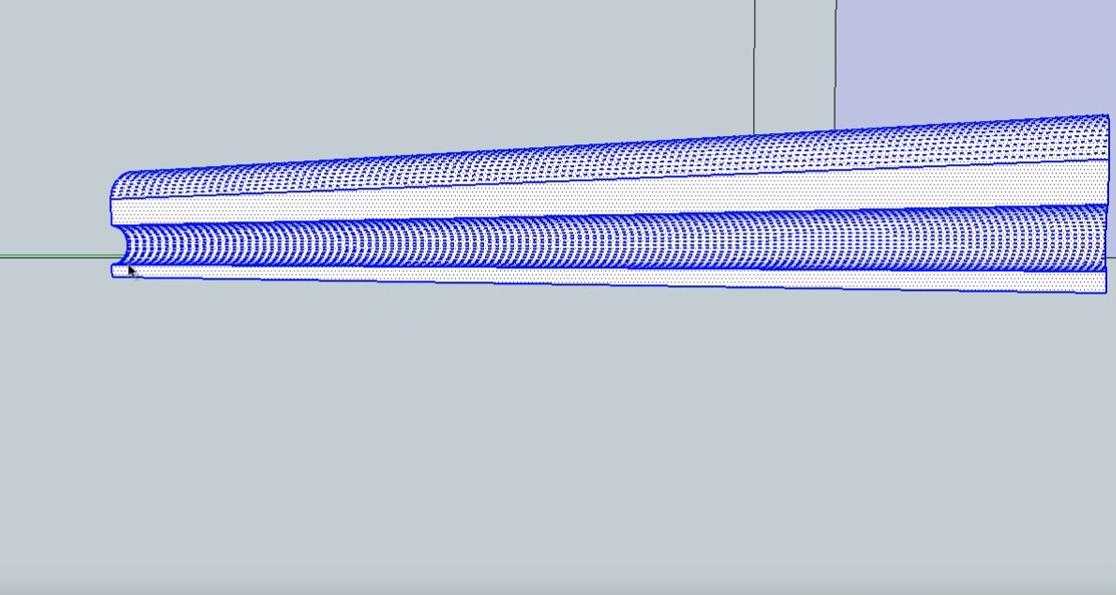

При помощи инструмента Push-Pull придаем объем поручню, “вытягивая” двухмерную проекцию.

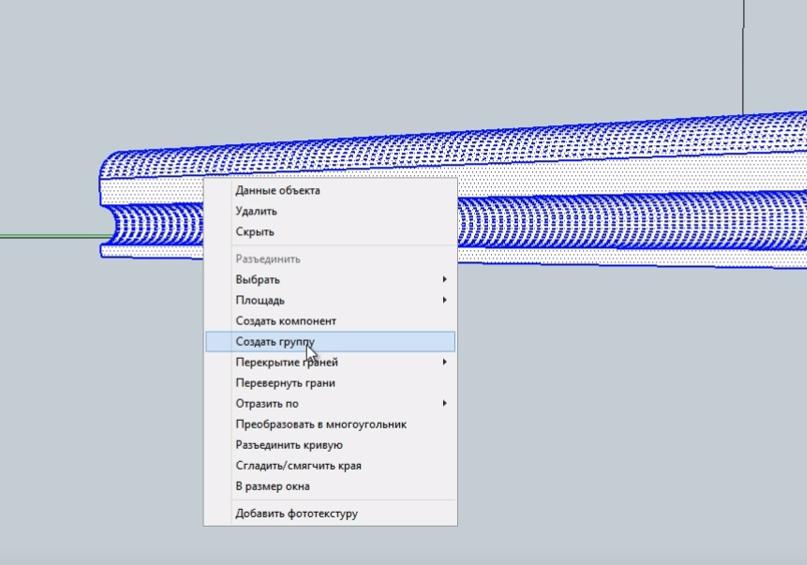

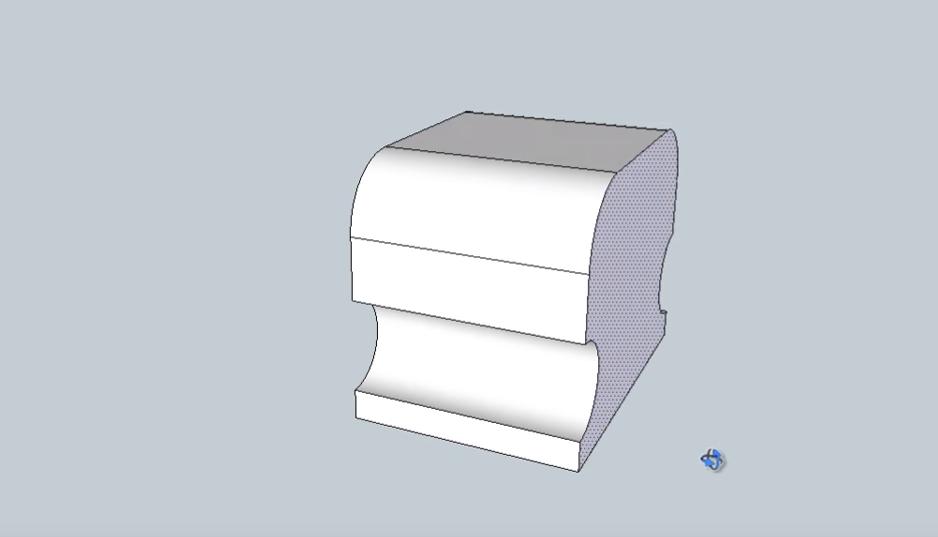

Еще увеличиваем эту заготовку под поручень перил и выделяем, чтобы сгруппировать.

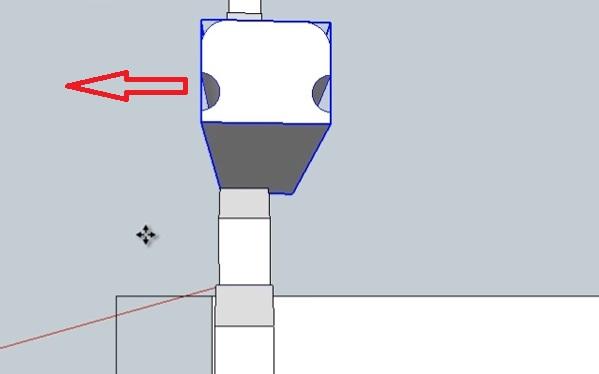

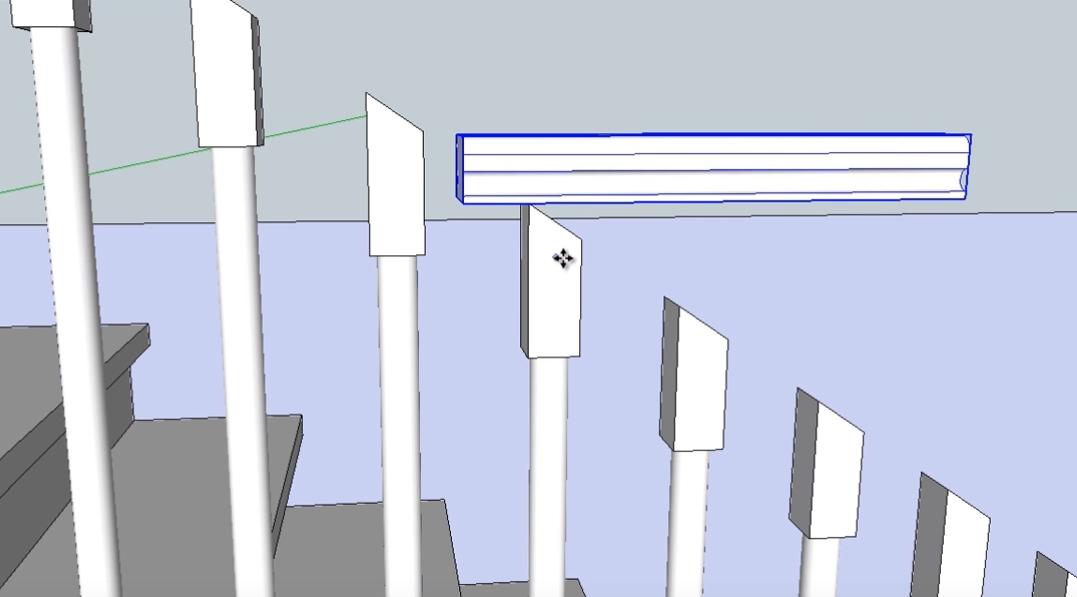

Копируем созданный образец поручня и переносим его на верхний край одной из балясин верхнего пролета лестницы.

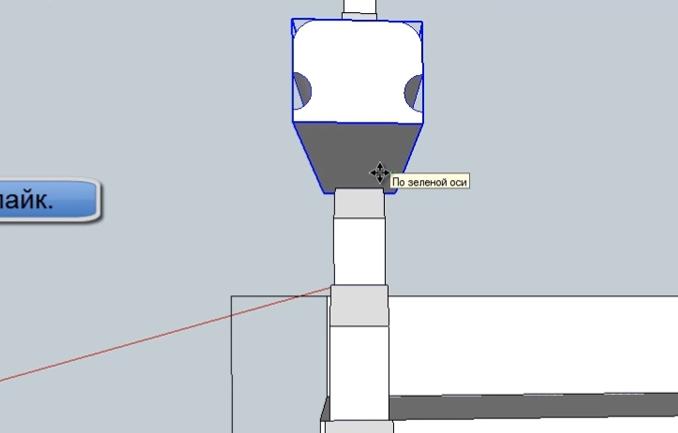

Поворачиваем чертеж, чтобы выровнять поручень по центру балясин.

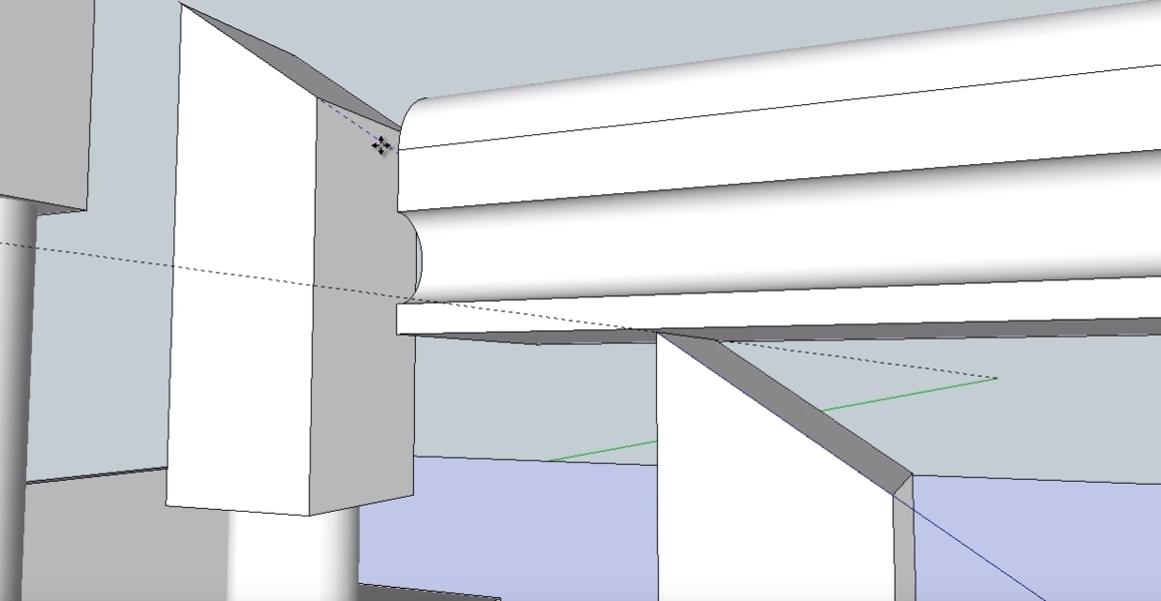

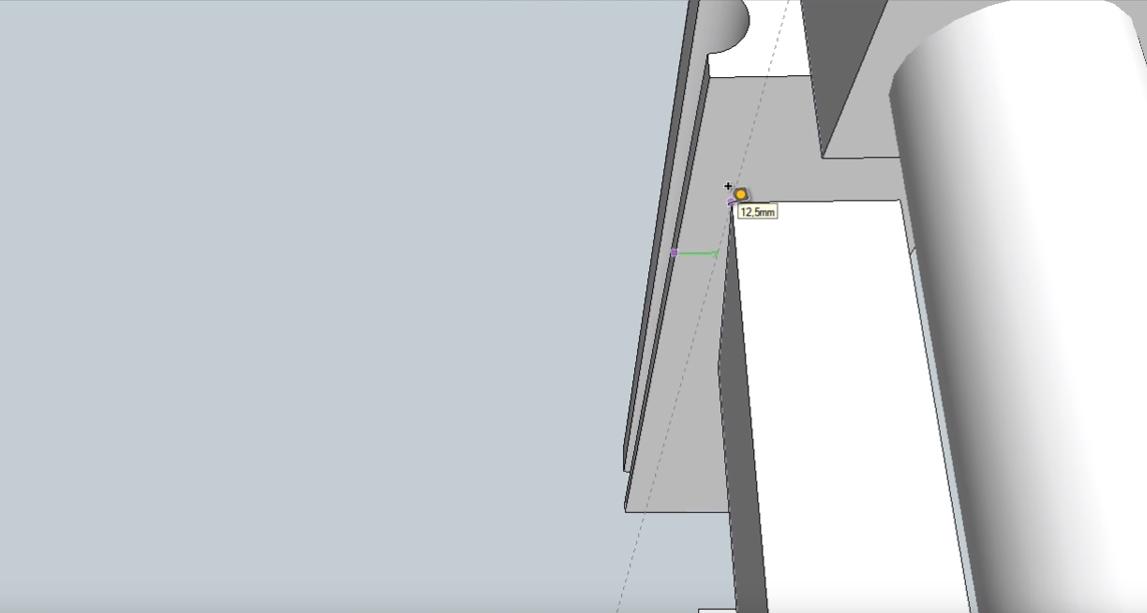

Проверяем правильность установки поручня. Его ширина составляет 70 мм, а ширина балясины - 45, мм. Разницу в 25 мм делим пополам и получаем расстояние, которое должно быть от балясины до края поручня с каждой из сторон - 12,5 мм. “Рулеткой” замеряем это расстояние на чертеже.

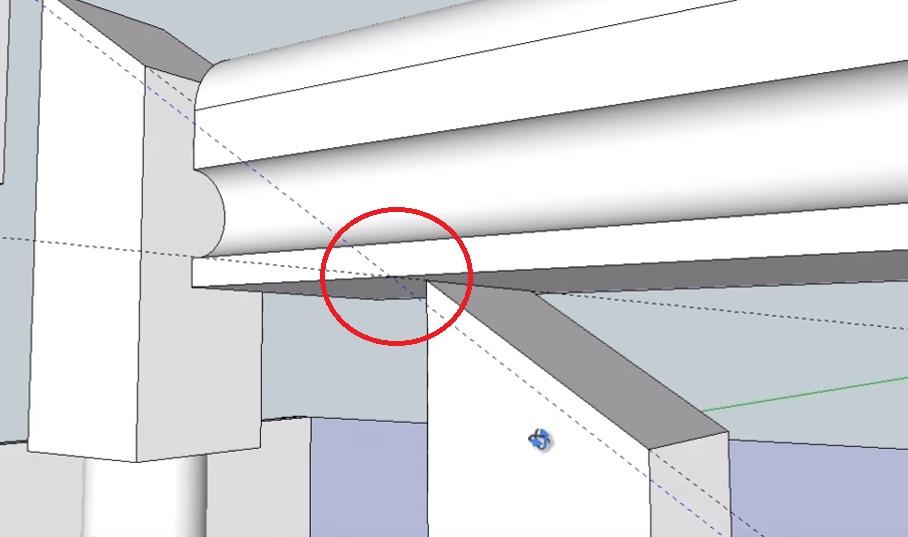

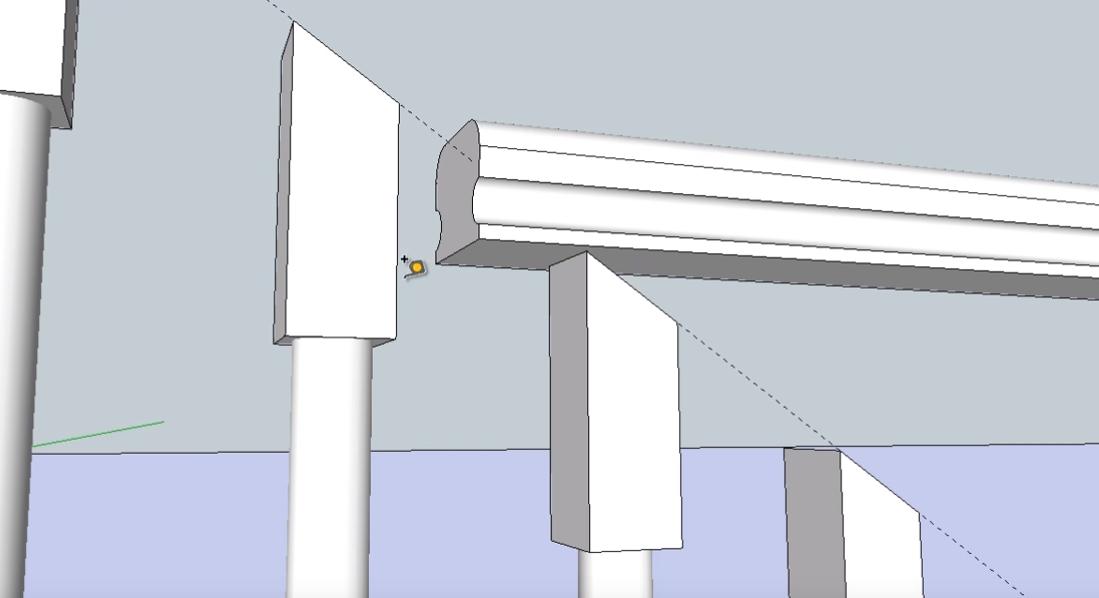

Чтобы наклонить поручень - “положить” его на балясины, проводим вспомогательную линию по срезу балясин.




Проводим вторую вспомогательную линию по верхней грани балясины перпендикулярно к линии среза.

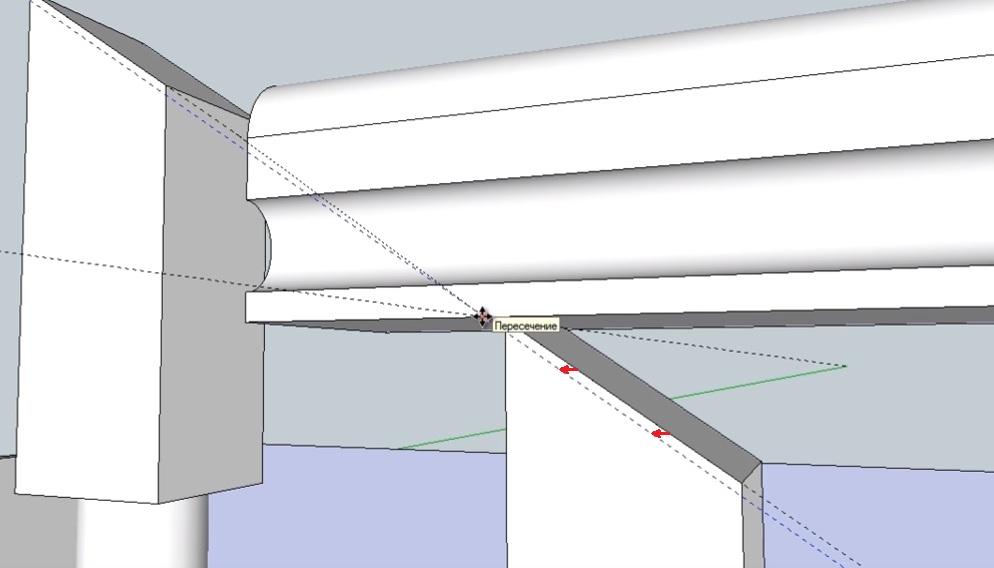

Перемещаем вспомогательную линию по горизонтали до точки пересечения второй линии с краем перил.

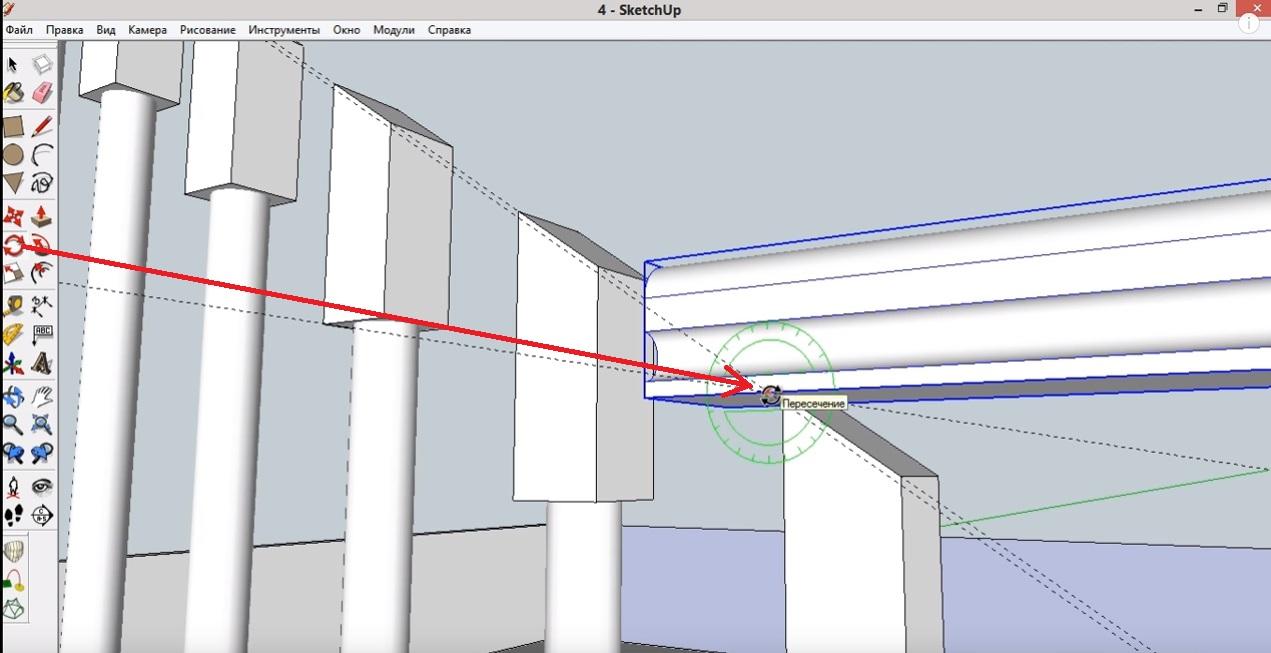

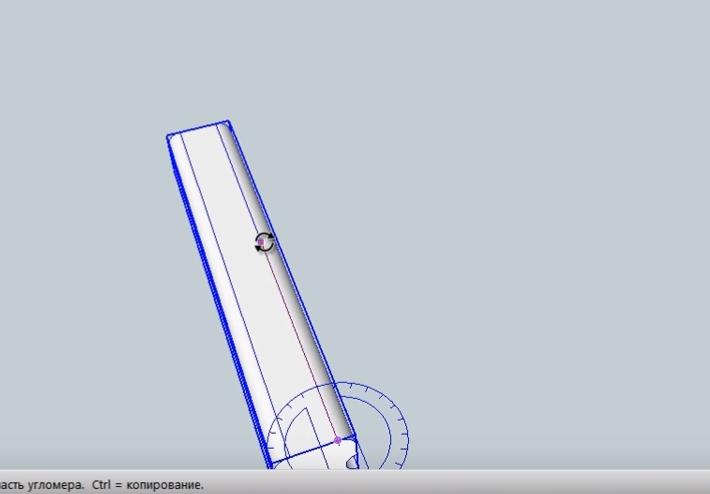

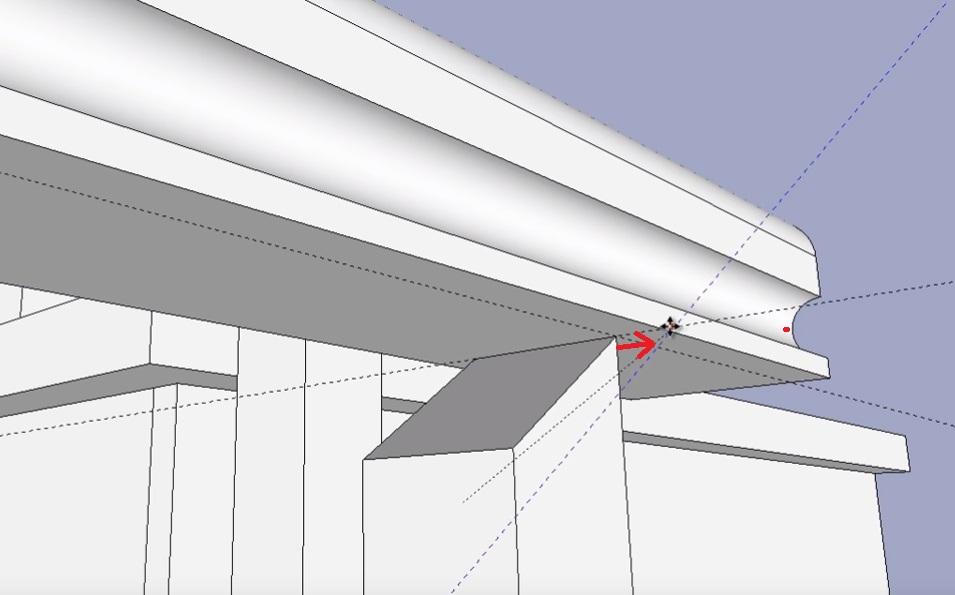

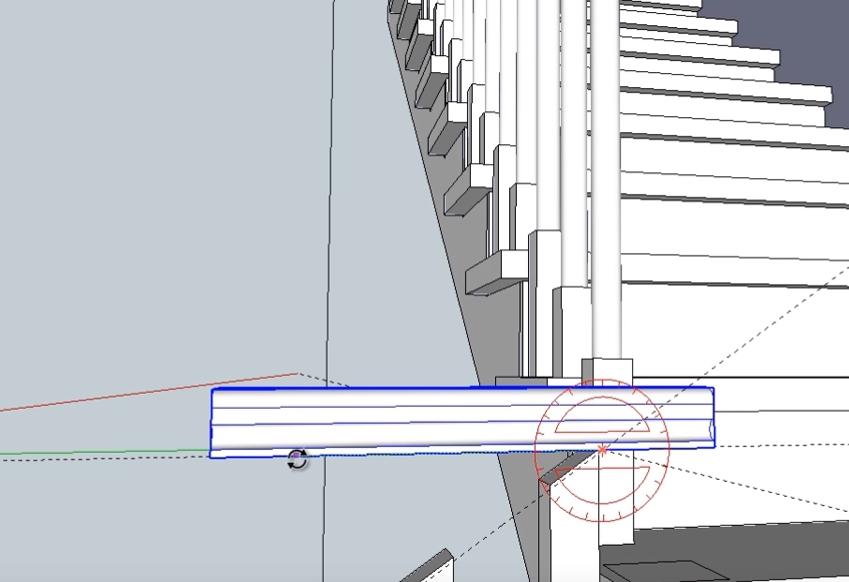

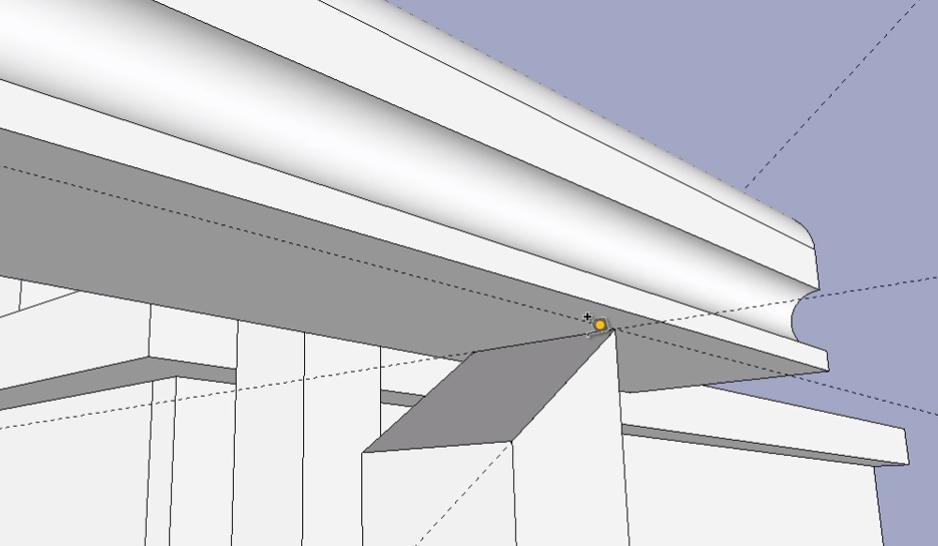

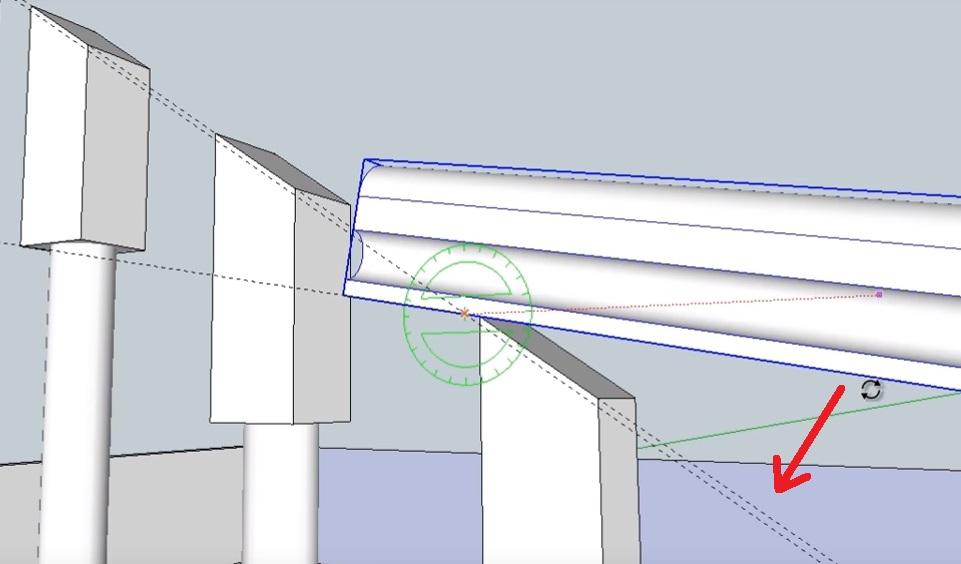

Теперь выделяем объект “поручень”, активируем инструмент “Поворот вокруг оси” и прикладываем “транспортир” к точке пересечения вспомогательных линий.

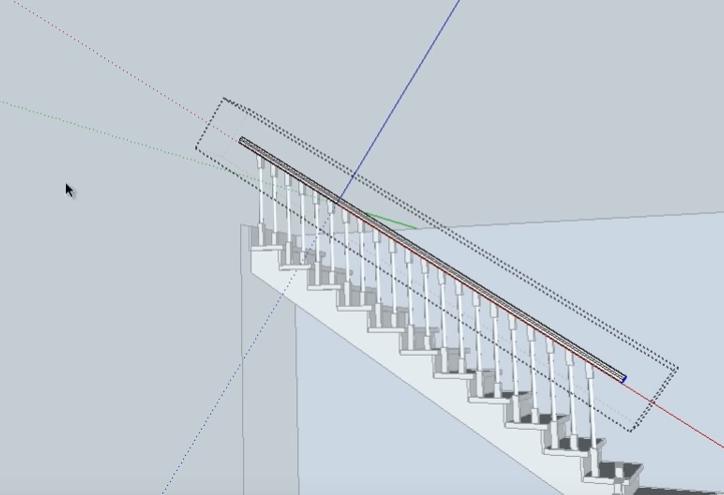

Поворачиваем поручень.

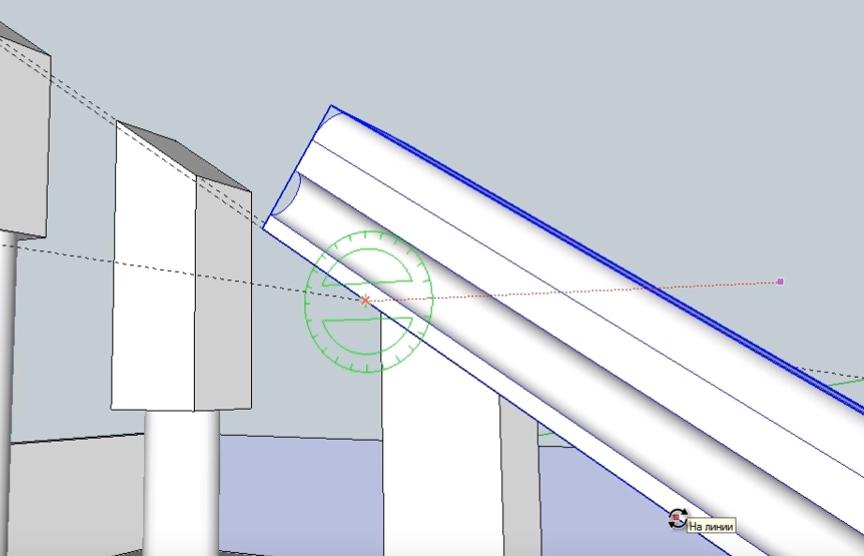

Фиксируем положение перил при появлении возле курсора значка “На линии”.

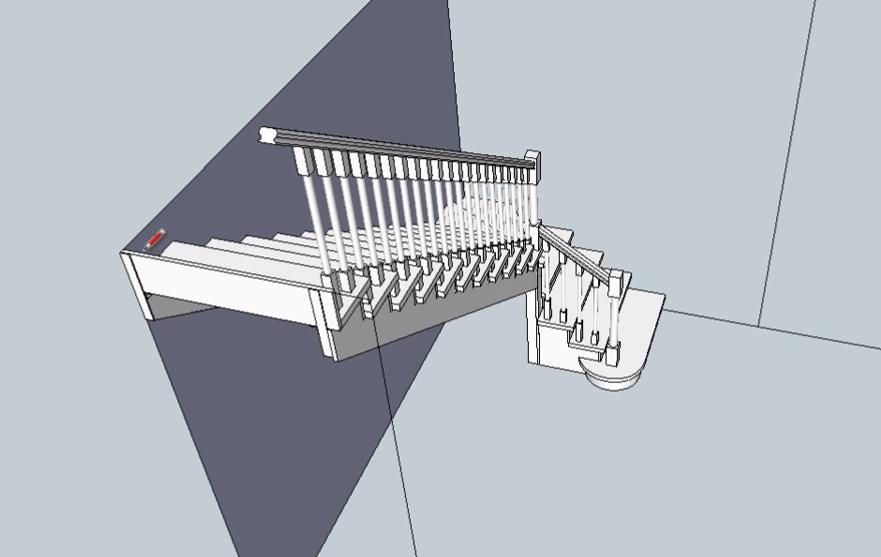

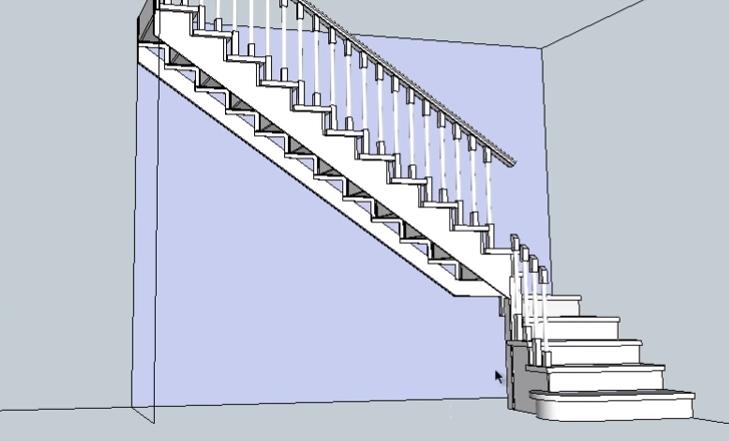

С разных ракурсов проверяем, как на 3D-чертеже установлен поручень перил.

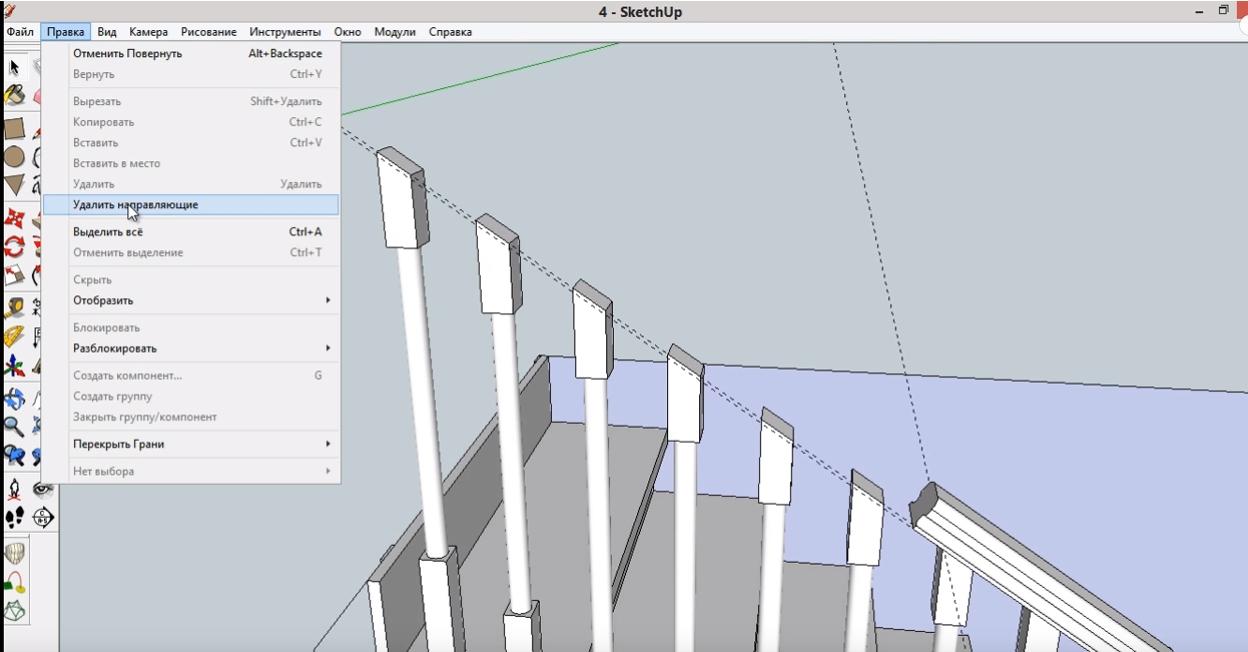

Удаляем все направляющие.

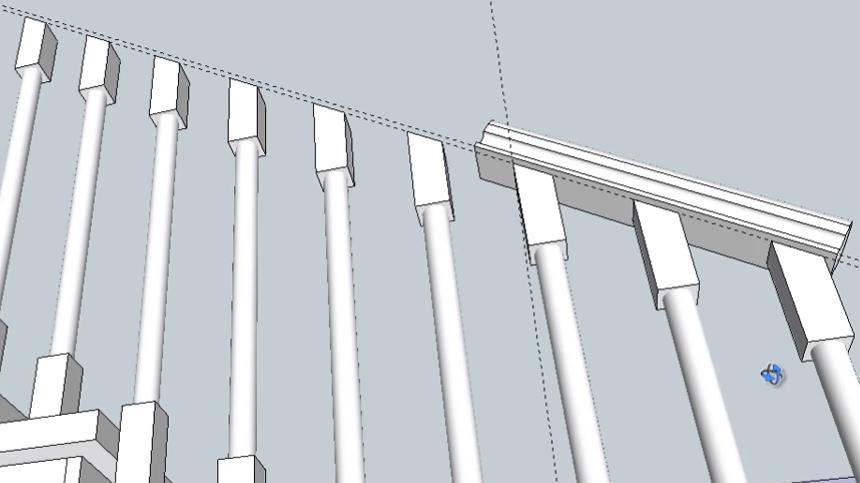

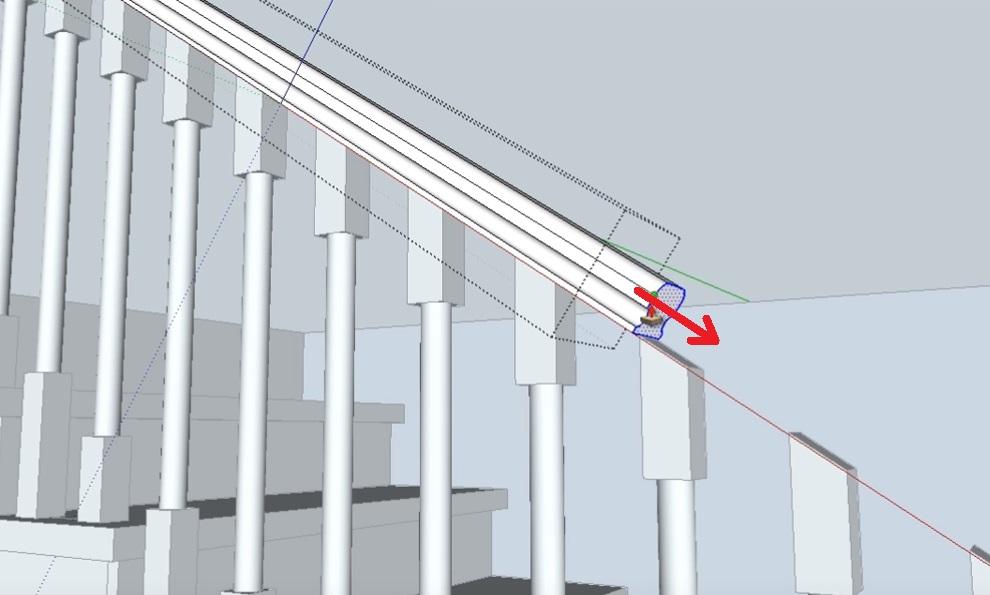

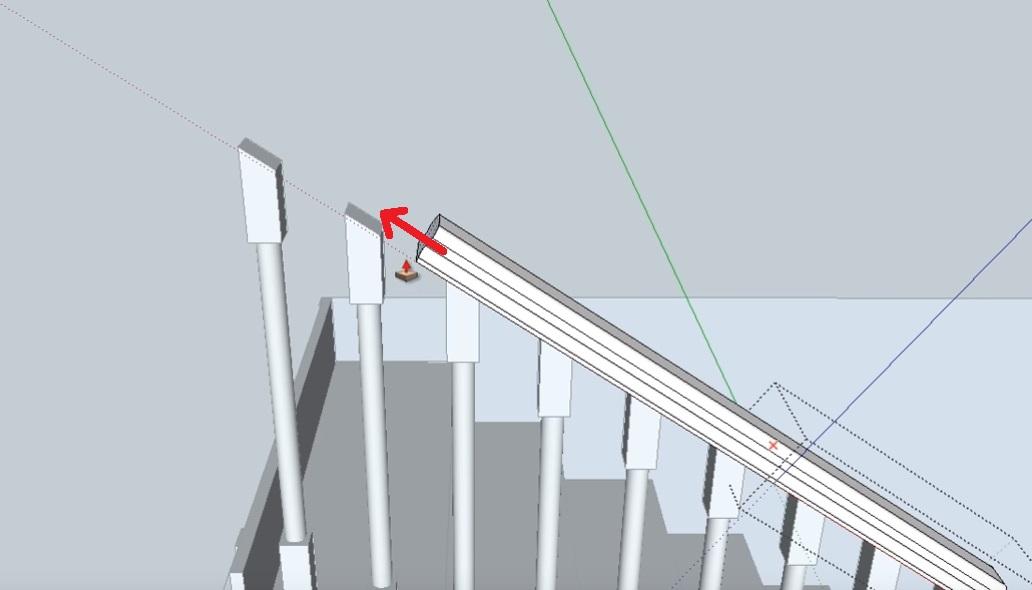

Увеличиваем поручень вдоль всех балясин верхнего пролета лестницы.




Делаем это с небольшим запасом под будущий опорный столб.




То же самое проделываем со стороны центрального опорного столба.

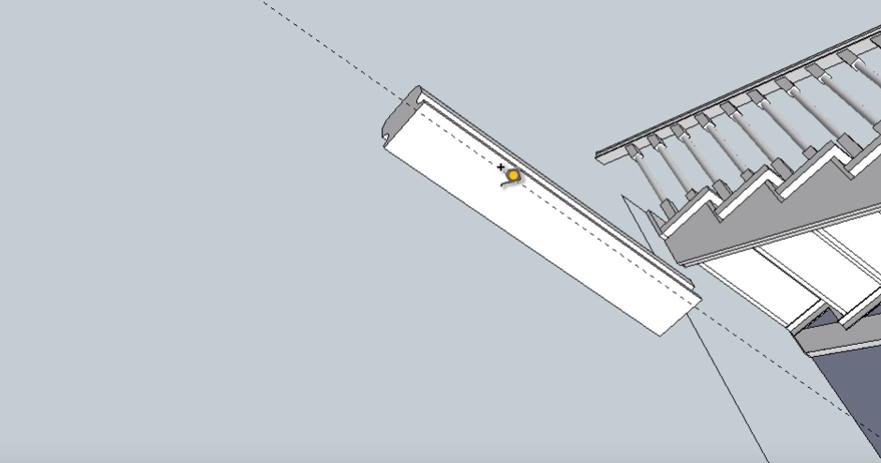

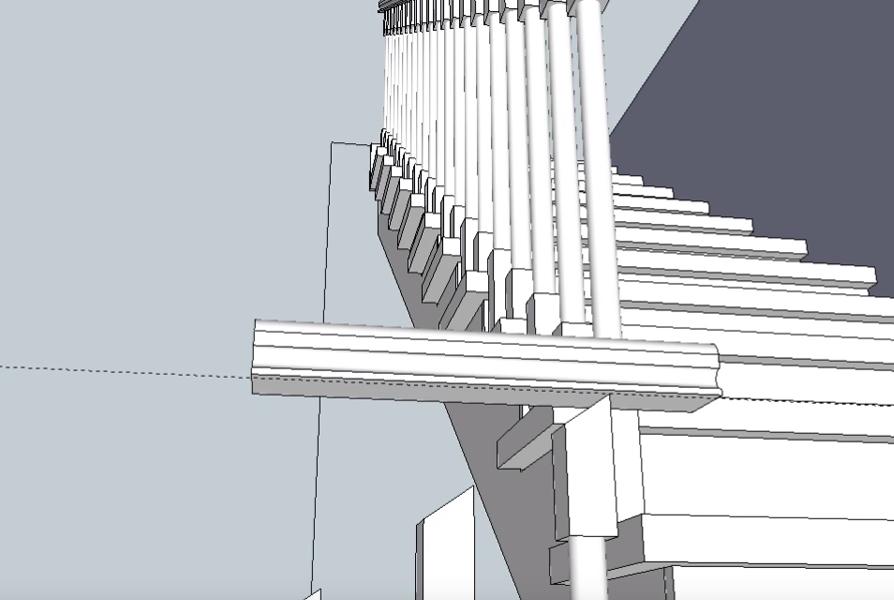

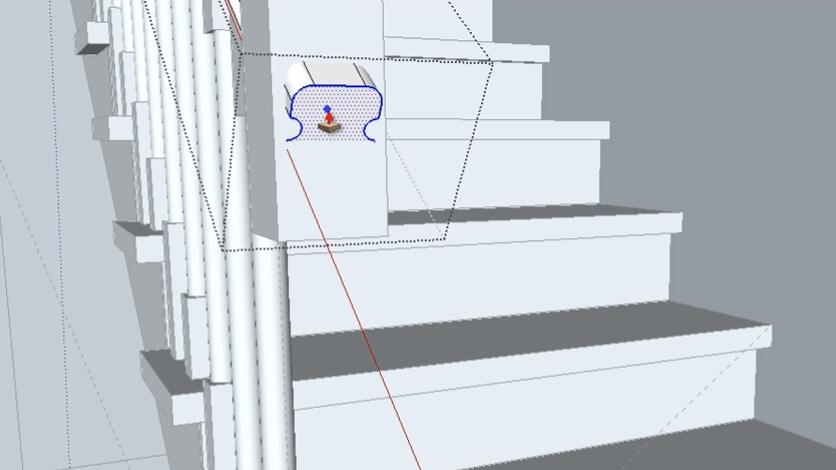

Чтобы аналогичным образом установить поручень перил на нижний пролет лестницы, поворачиваем сделанный ранее образец на 90⁰.

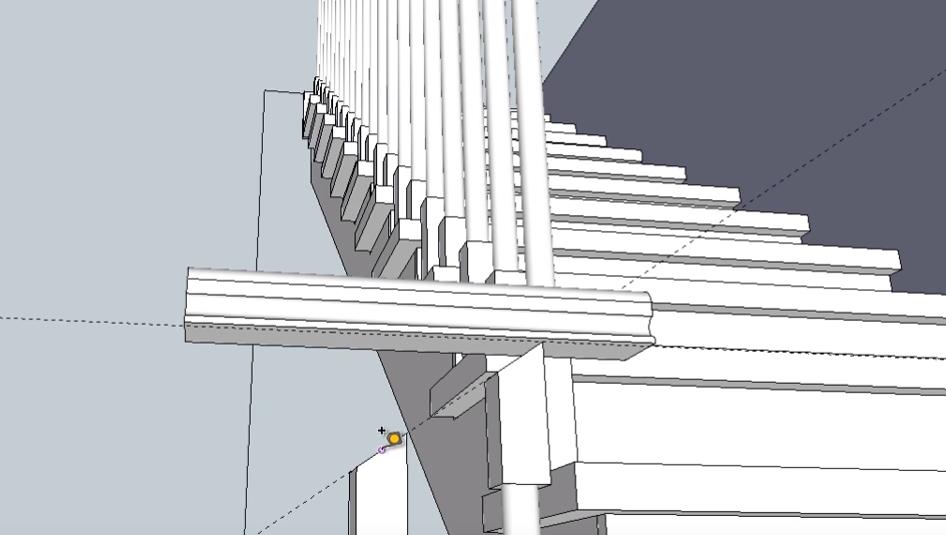

Чтобы сразу точно установить поручень на балясины нижнего пролета лестницы, можно сразу на нижней плоскости провести вспомогательную линию на удалении 12,5 мм от внешнего края.




Копируем и переносим поручень на верхнюю балясину нижнего пролета лестницы.





Опять проводим направляющую по краю балясин.



Чтобы сместить ее на край поручня, проводим вторую направляющую вдоль верхнего края балясины.




Перемещаем направляющую, на которую “ляжет” поручень перил.

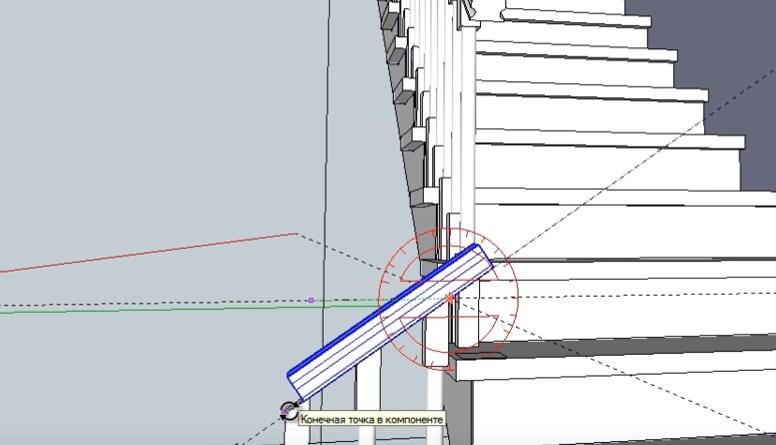

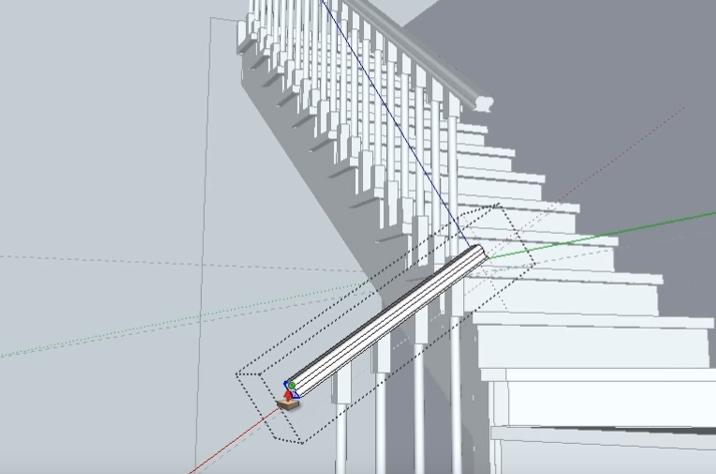

Активируем инструмент “Поворот вокруг оси”.




Поворачиваем до пересечения со вспомогательной линией.




Удлиняем поручень до места расположения будущего опорного столба.

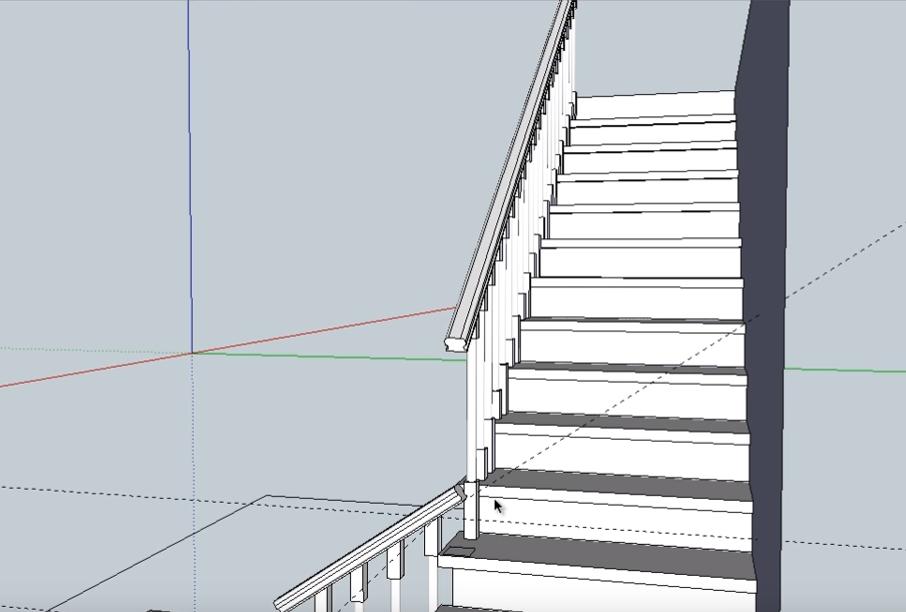

Теперь поручни перил готовы.



Создаем и устанавливаем 3D-модели опорных столбов

Установку опорных столбов начинаем с основного - центрального. Для этого выделяем ранее расчерченную его проекцию на последней ступени верхнего лестничного пролета.

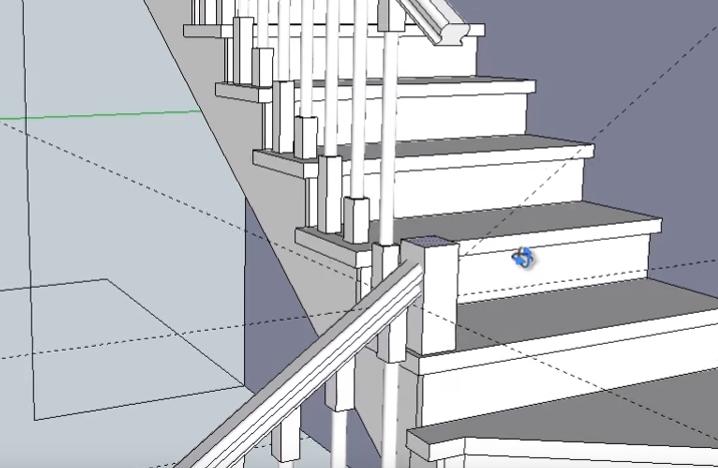

Поднимаем основание опоры таким образом, чтобы поручень нижних перил полностью “погружался” в нее.

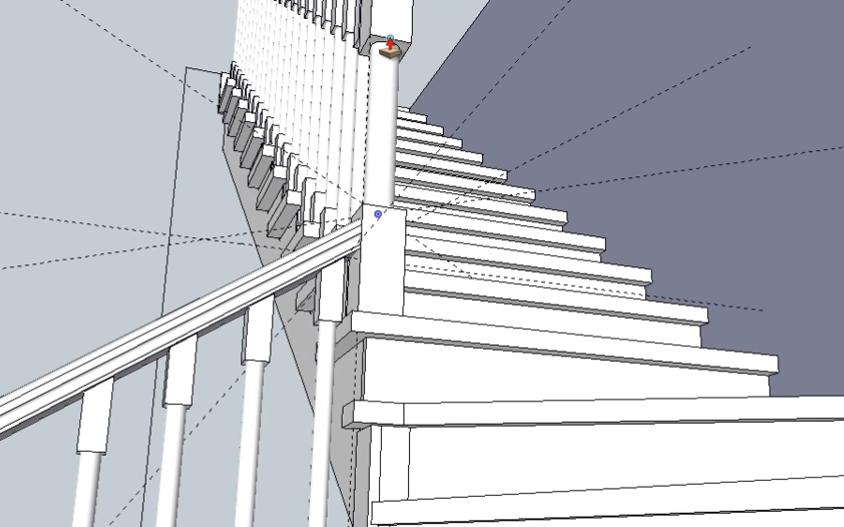

Чтобы скопировать нижнюю часть опоры и поднять ее вверх, проводим вертикальную направляющую по одному из углов опоры.

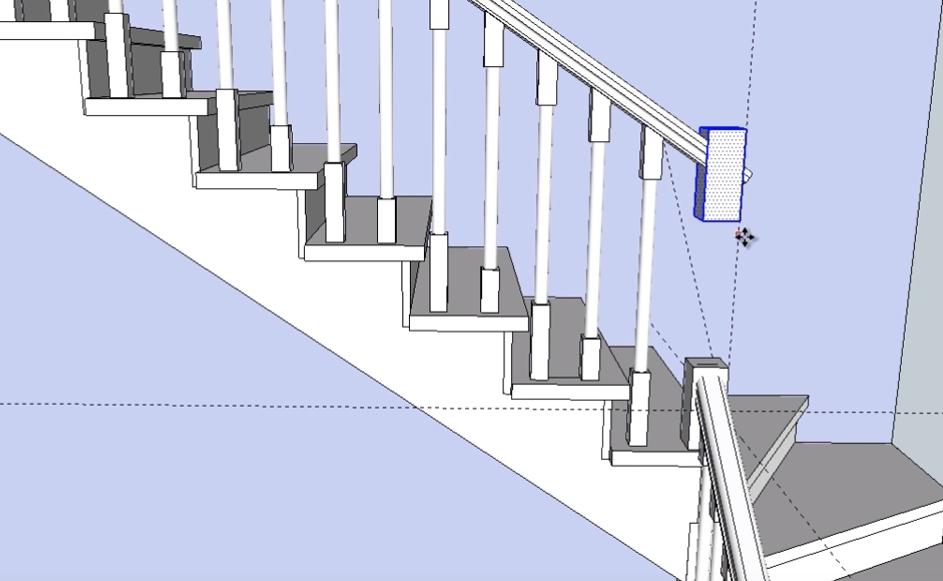

Поднимаем копию нижней части опоры до пересечения с верхним поручнем перил.






Убираем выступающую часть поручня.






На нижнем основании столба с помощью двух вспомогательных линий определяем центр, из которого проведем радиус окружности - проекции центральной части столба.




Чертим окружность.

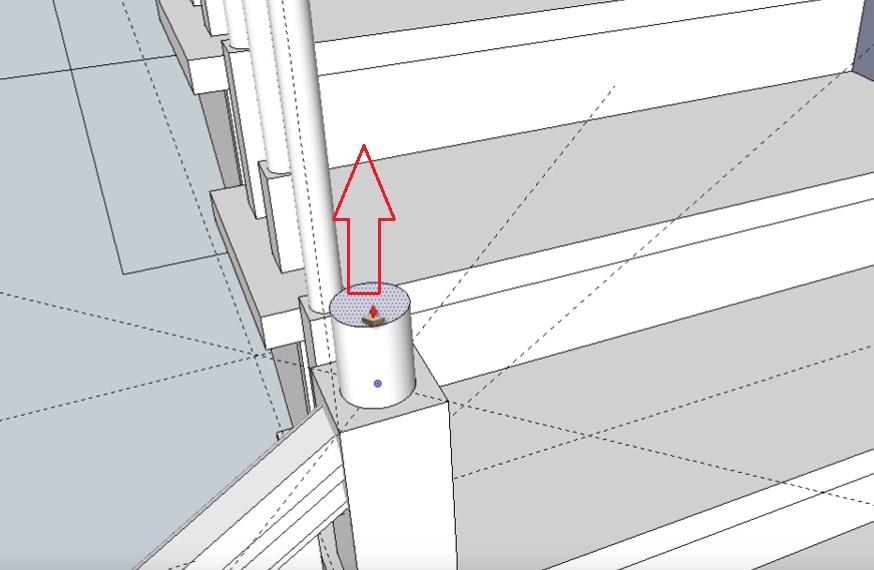

Поднимаем окружность вверх, соединяя нижнюю и верхнюю части опорного столба.






Удаляем направляющие, которые больше не нужны.

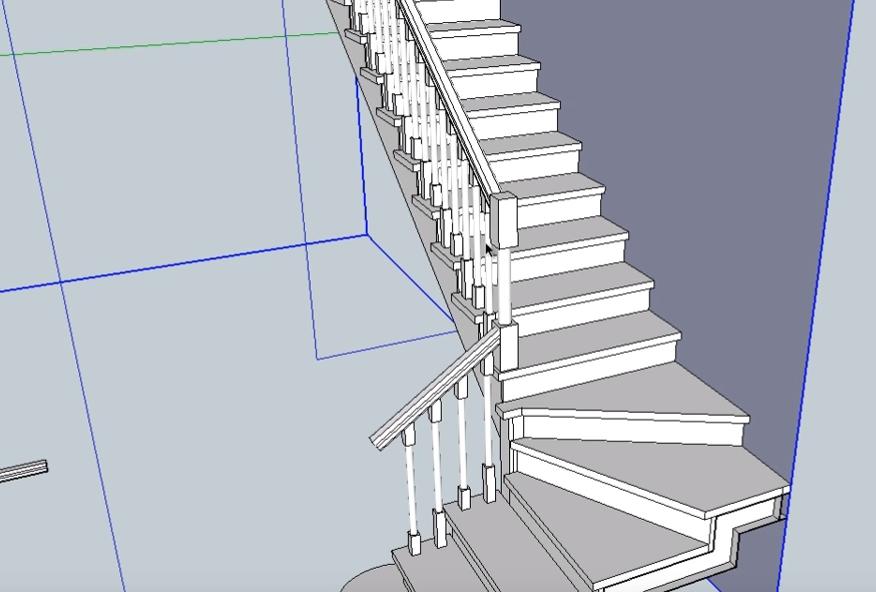

Получаем следующую картинку.

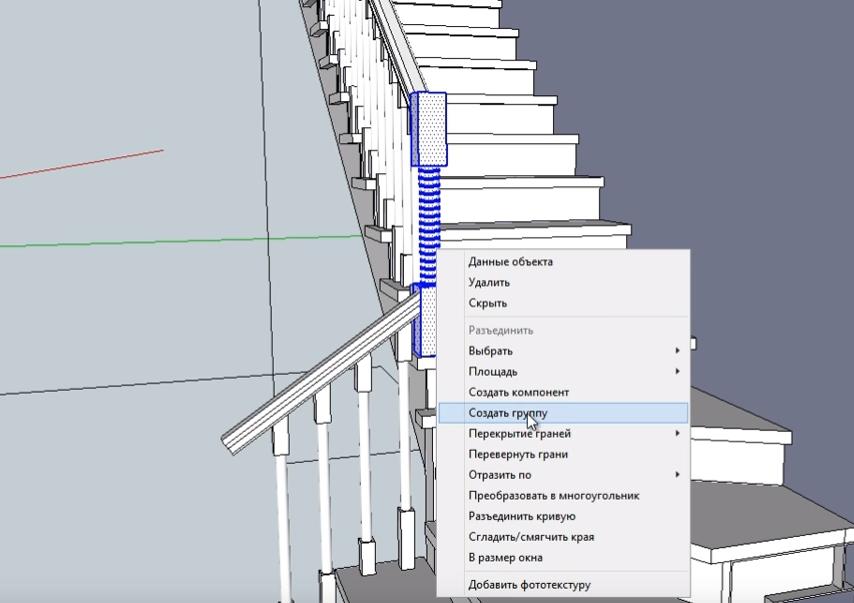

Выделяем центральный опорный столб и создаем из него группу.

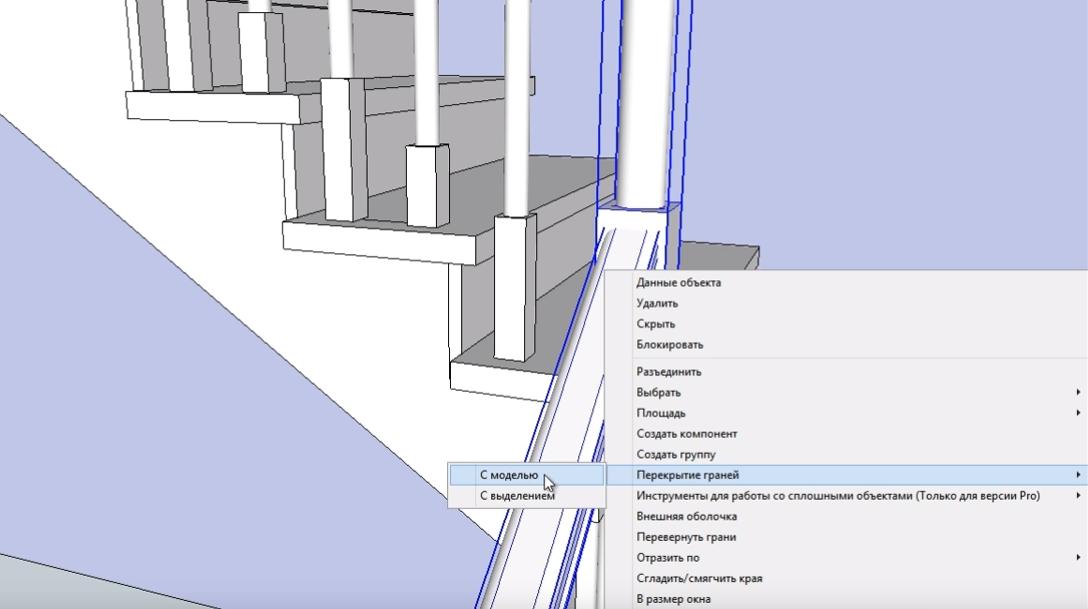

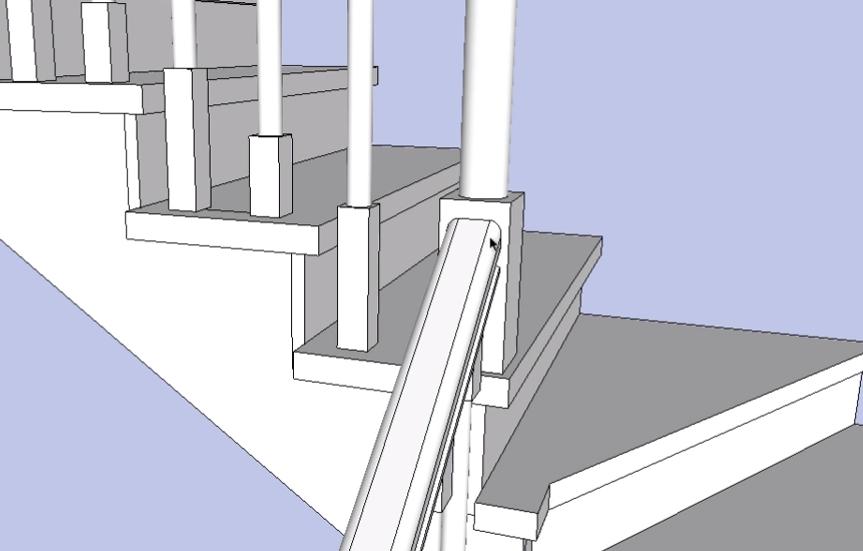

Точно “обрезать” поручни в месте соприкосновения с опорным столбом можно следующим образом. Выделяем сразу два объекта: опорный столб и поручень, кликаем правой кнопки мышки на них. В появившимся окне функций выбираем сначала “Перекрытие границ”, а затем “С моделью”.




Теперь поручень не “утопает” в опоре, а имеет четкую границу.




С помощью вспомогательных линий начинаем расчерчивать место под нижний опорный столб. Начинаем с того, что находим центр балясины.

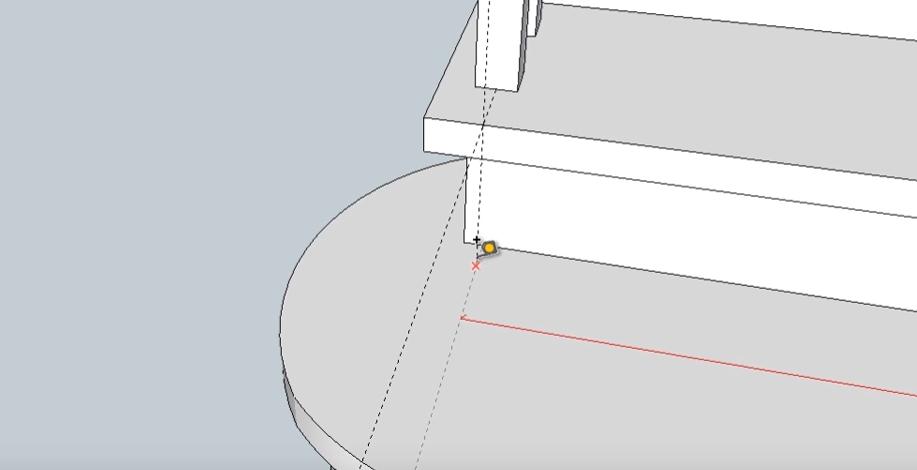

Вторую линию проводим вертикально по краю ступени и вдоль подступенника.




На нижней ступени проводим вспомогательную линию, также проходящую по центру балясин.

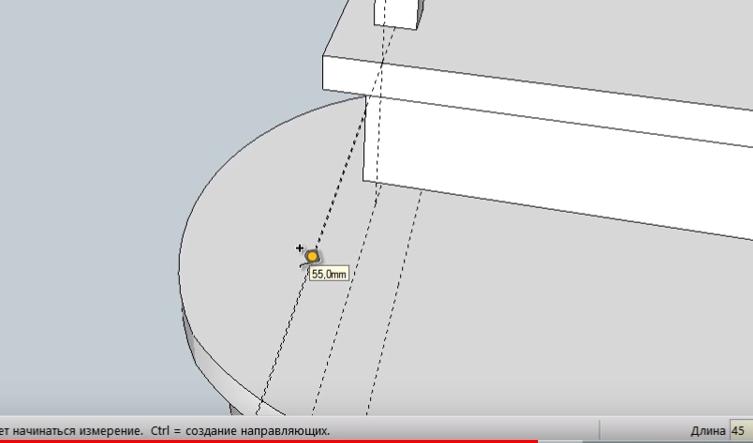

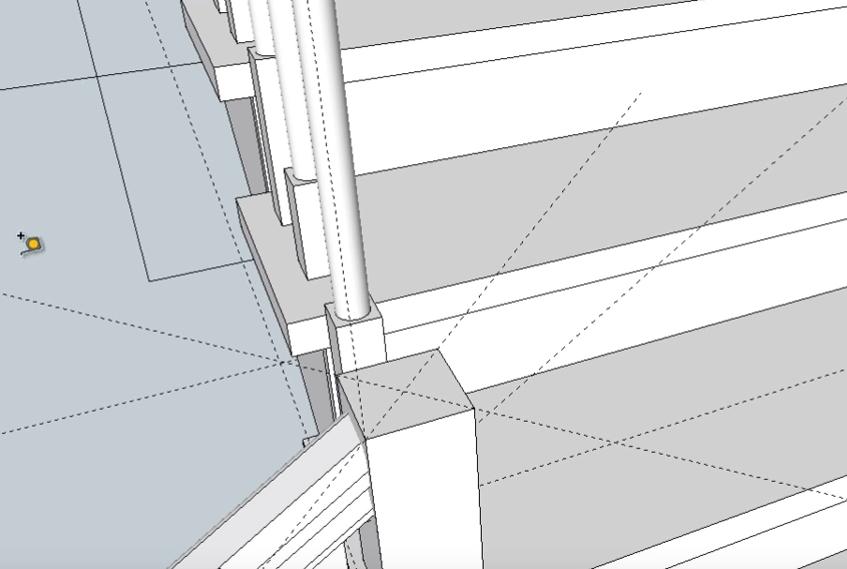

По обе стороны от центральной вспомогательной линии проводим линии, обозначающие края опорного столба, на расстоянии 45 мм.

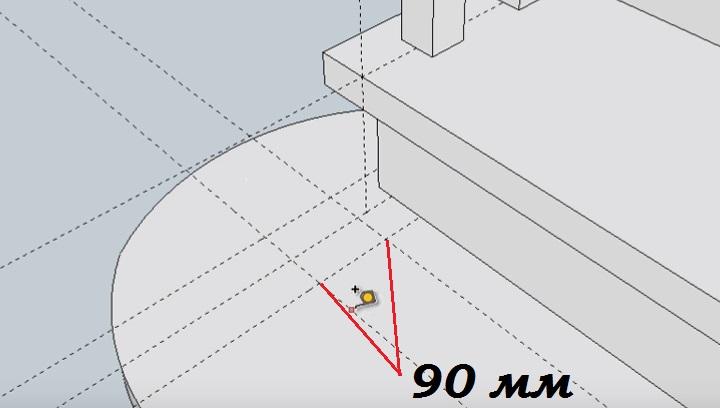

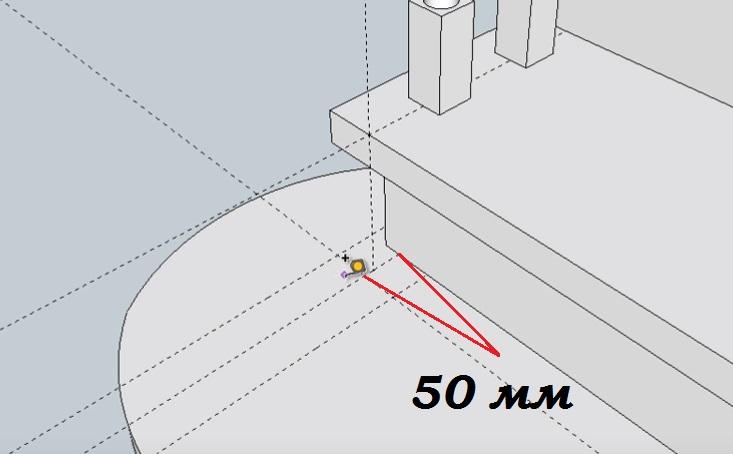

Чтобы обозначить еще две грани квадрата-проекции опорного столба, отмеряем 50 мм от подступенника и еще 90 мм от этой вспомогательной линии.

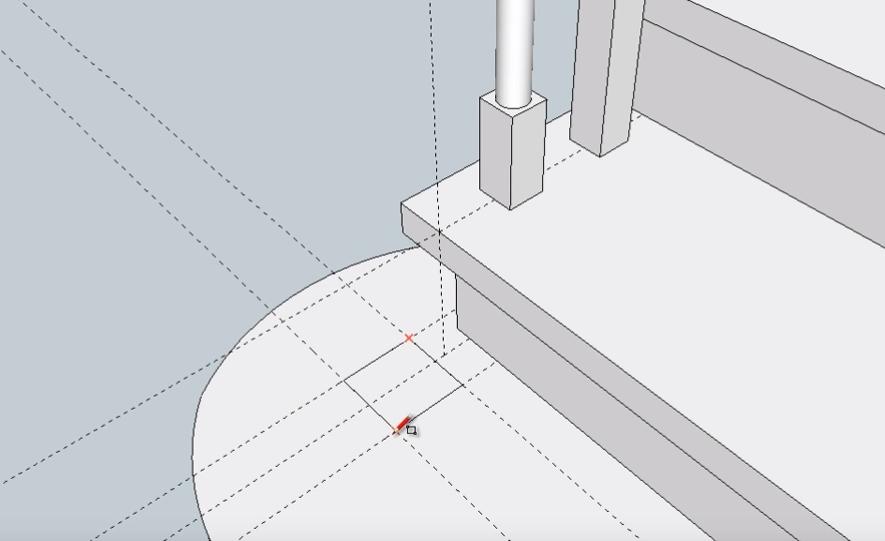

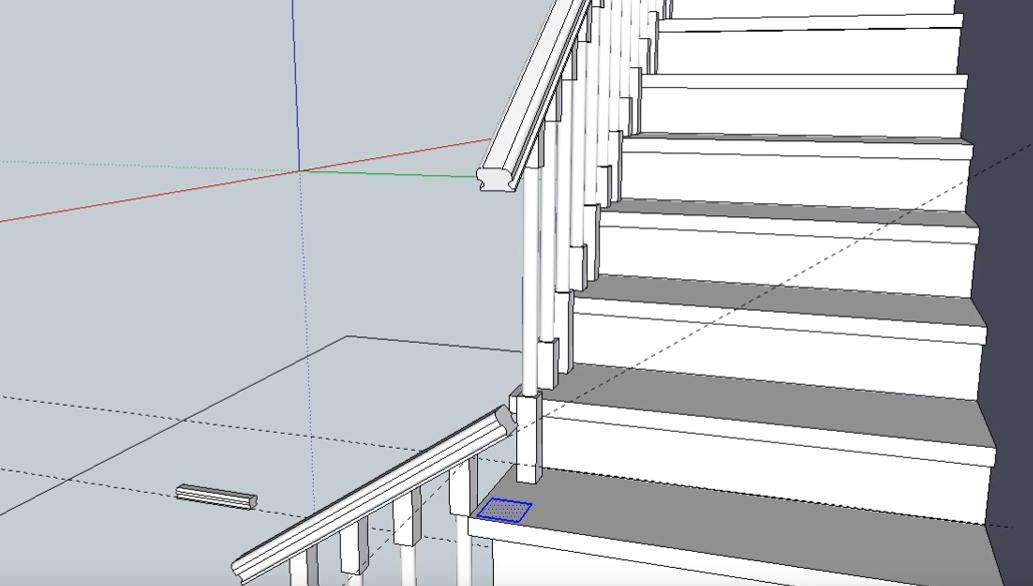

Инструментом “Прямоугольник” по контуру чертим проекцию опорного столба.




Удаляем все лишние направляющие.

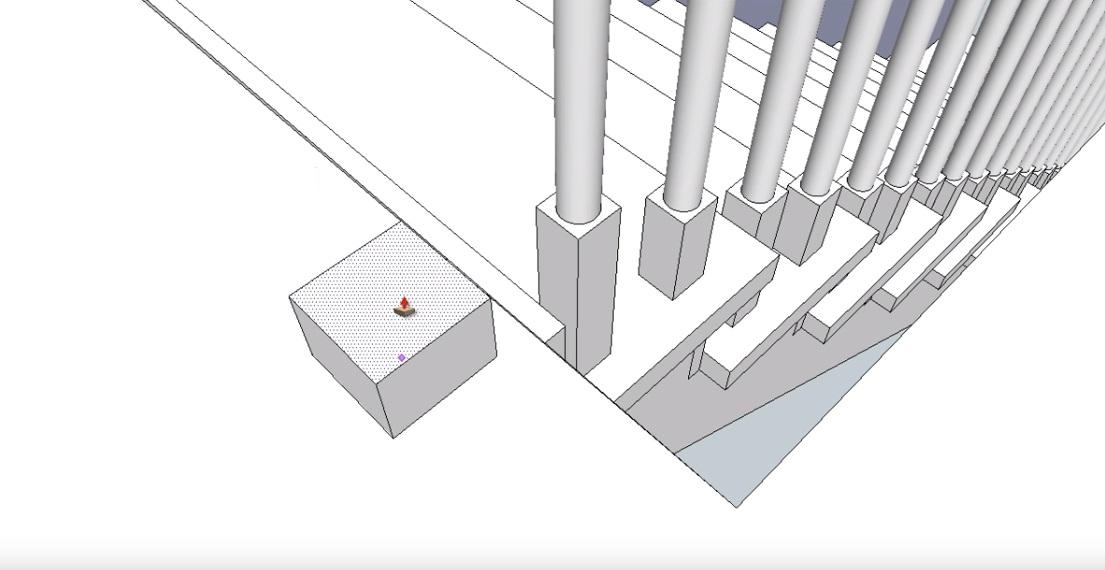

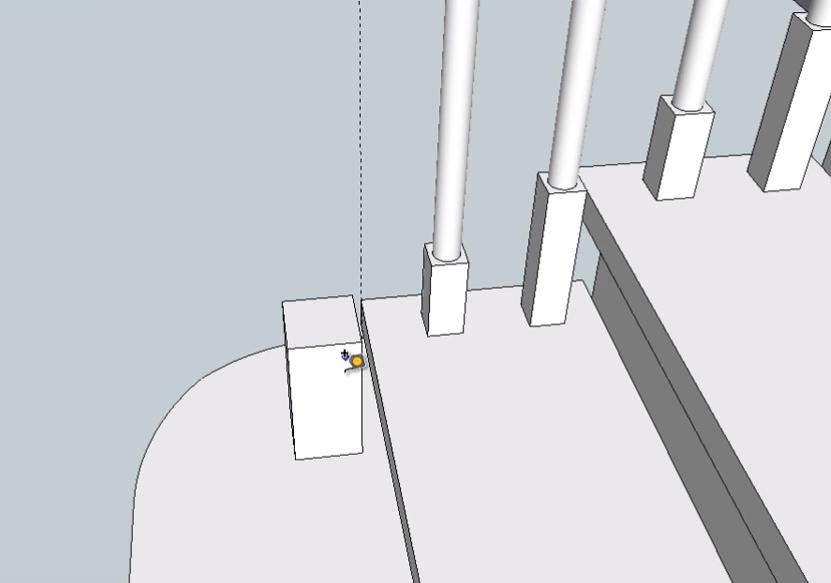

Поднимаем основание столба на 200 мм.

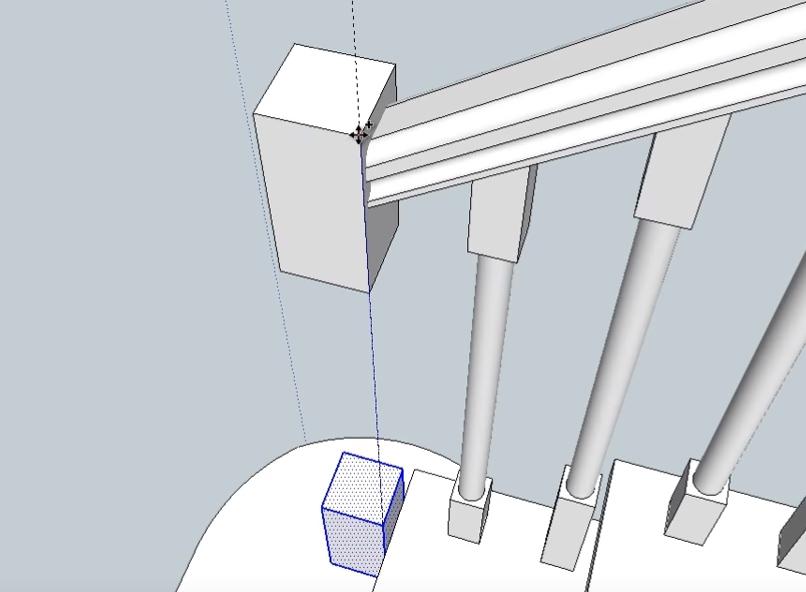

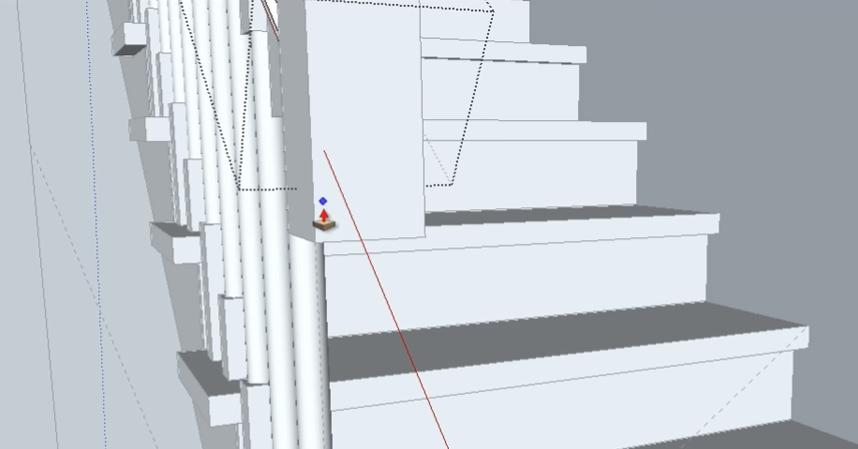

Чертим направляющую по одному из углов основания, чтобы переместить копию основания в верхнюю часть балясины.

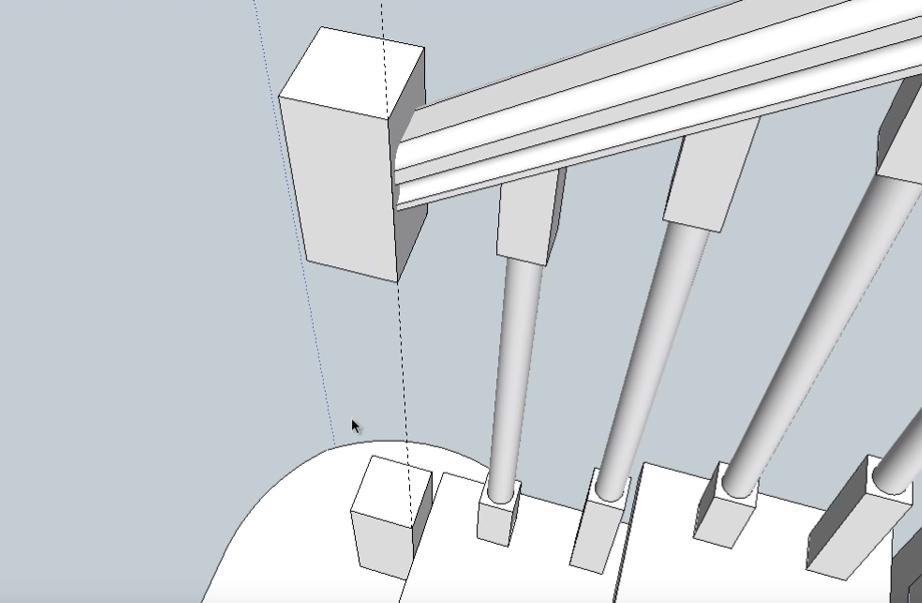

Копируем нижнее основание столба и поднимаем так, чтобы нижняя часть поручня перил полностью “погружалась” в него.

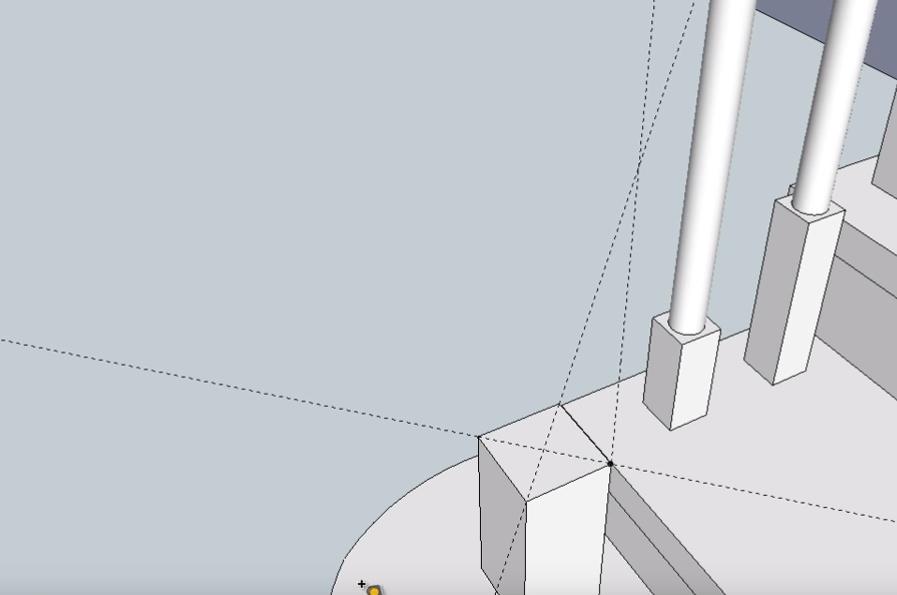

Чтобы сделать среднюю круглую часть балясины, на верхней поверхности нижнего основания балясины чертим перекрестие из вспомогательных линий.

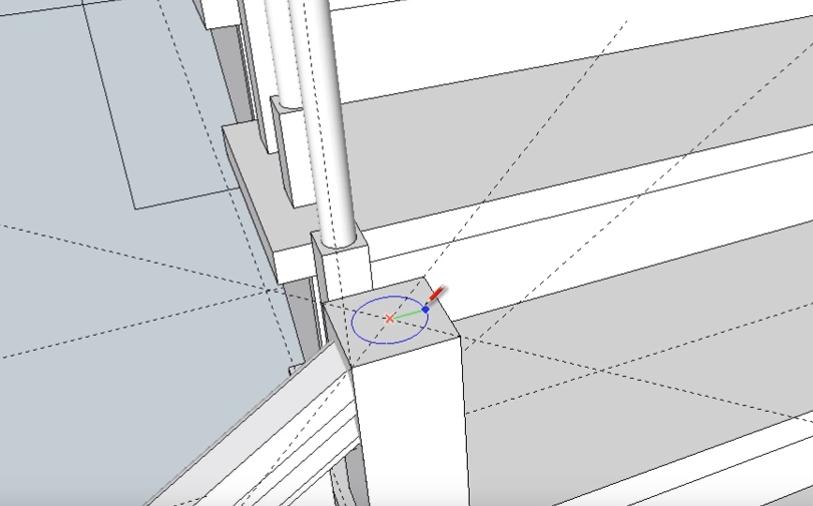

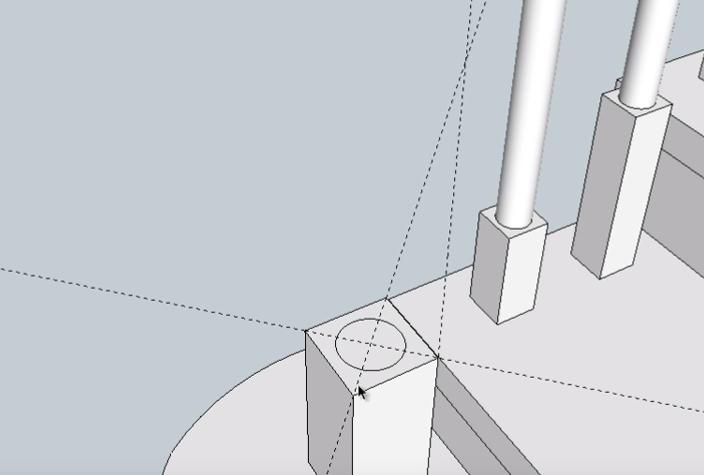

Из центра квадрата чертим окружность.




Поднимаем среднюю часть балясины до точки пересечения с верхней квадратной частью.

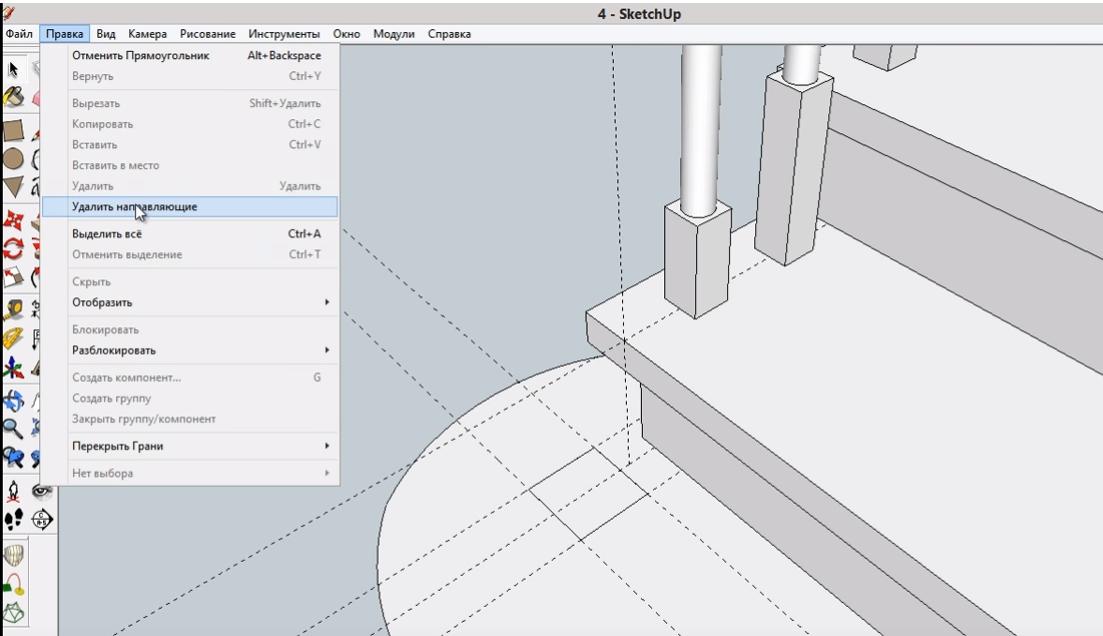

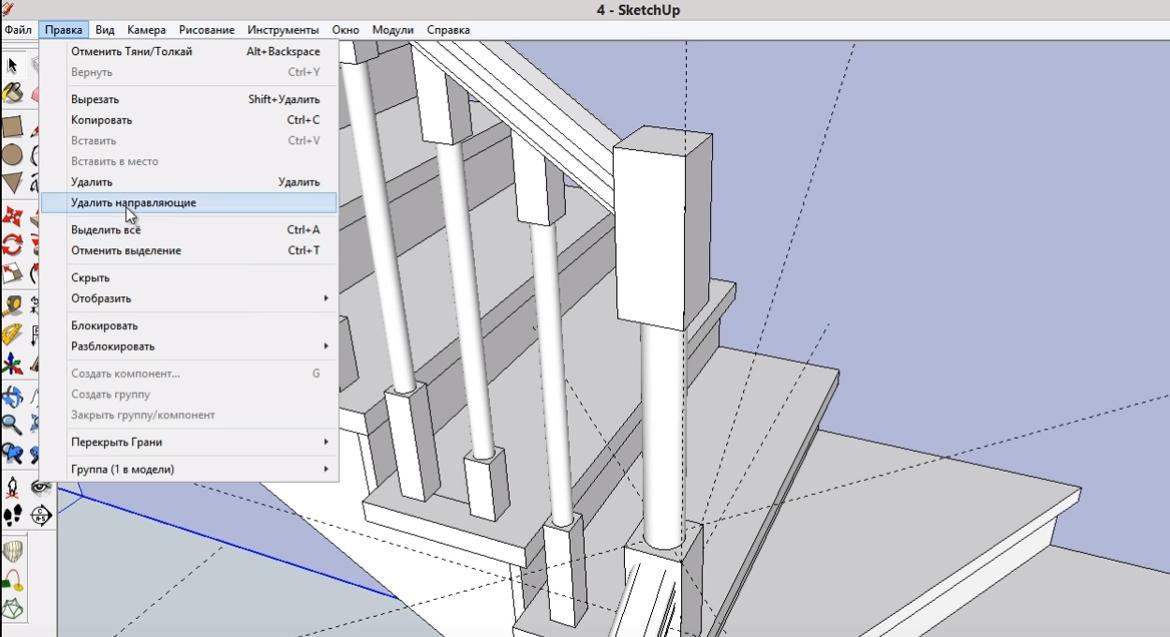

Удаляем все направляющие.

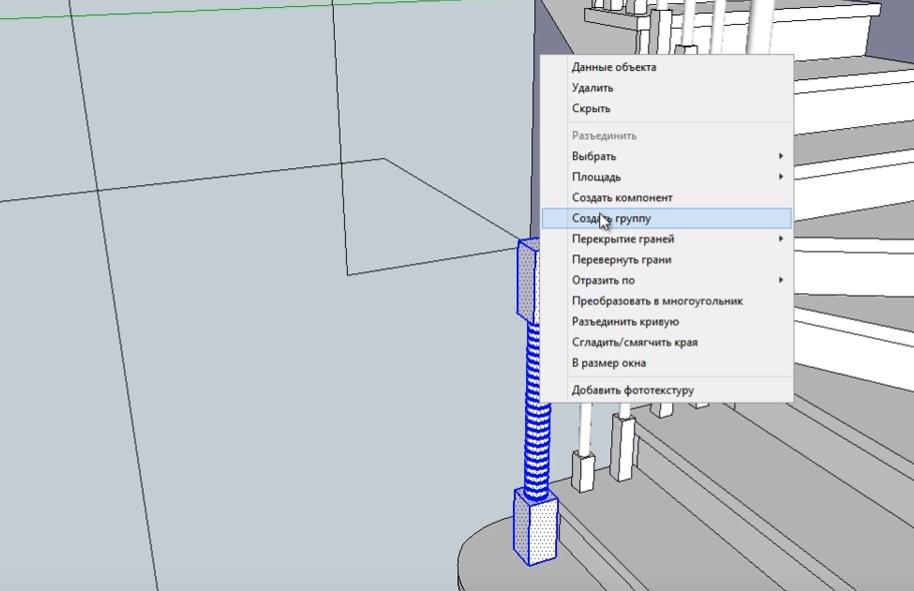

Выделяем и создаем группу.


Делаем разметку и создаем балюстраду на втором этаже.

Теперь нам необходимо сделать еще и балюстраду на втором этаже.

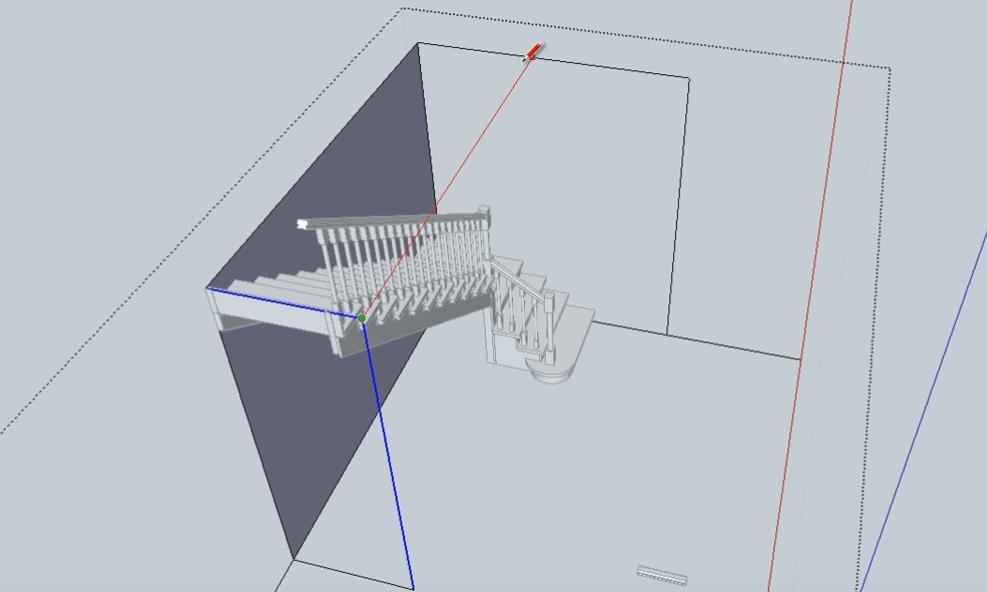

Для этого восстанавливаем ранее удаленную линию лестничного проема на втором этаже.

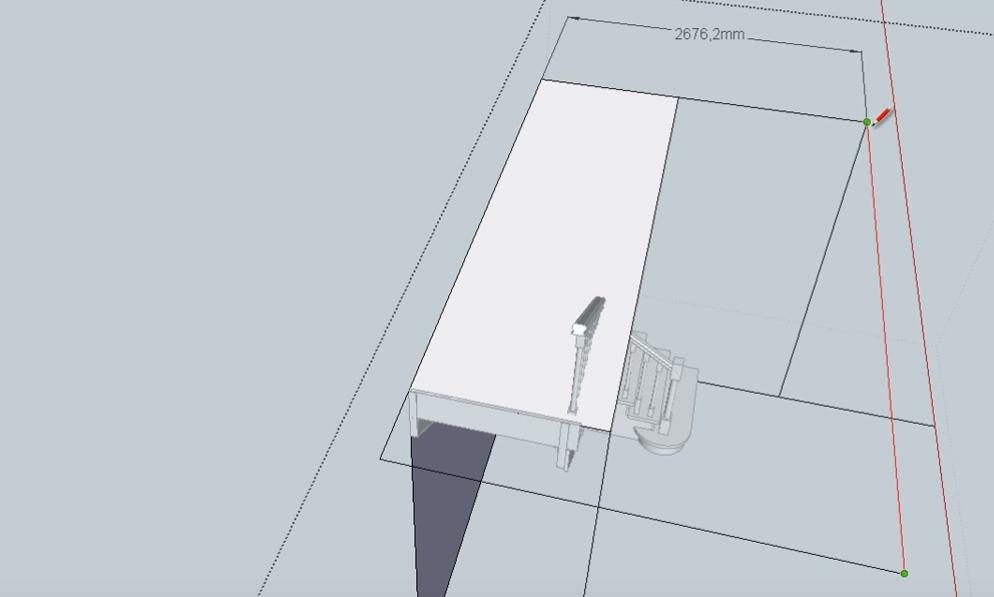

Дорисовываем всю рабочую плоскость пола второго этажа.

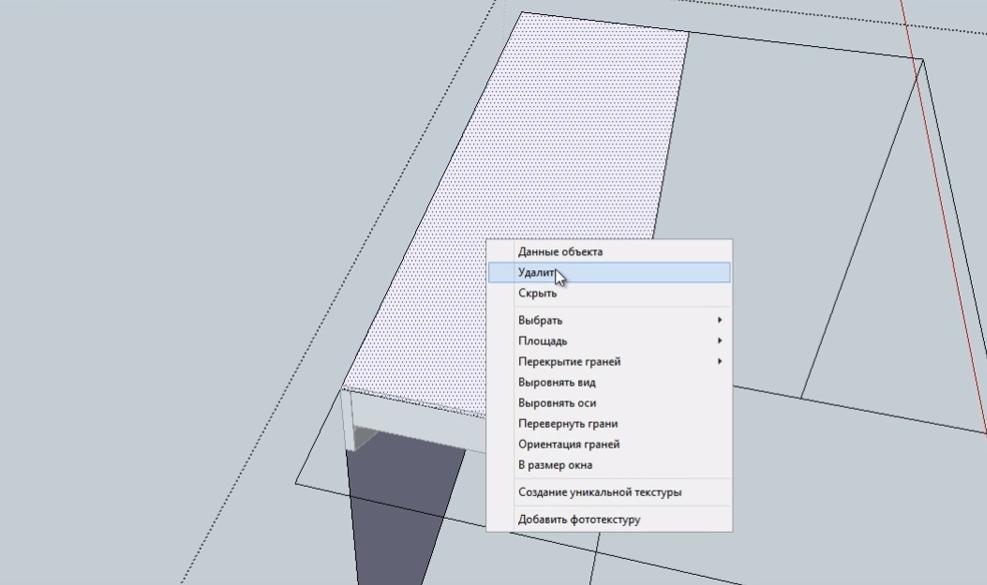

Удаляем плоскость, закрывающую лестничный проем.

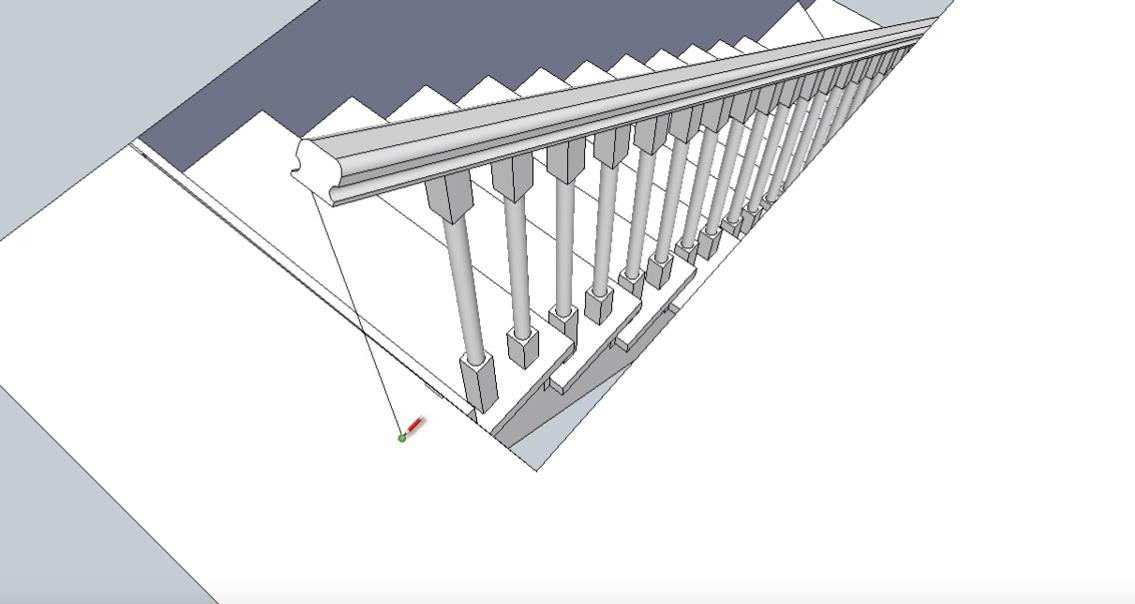

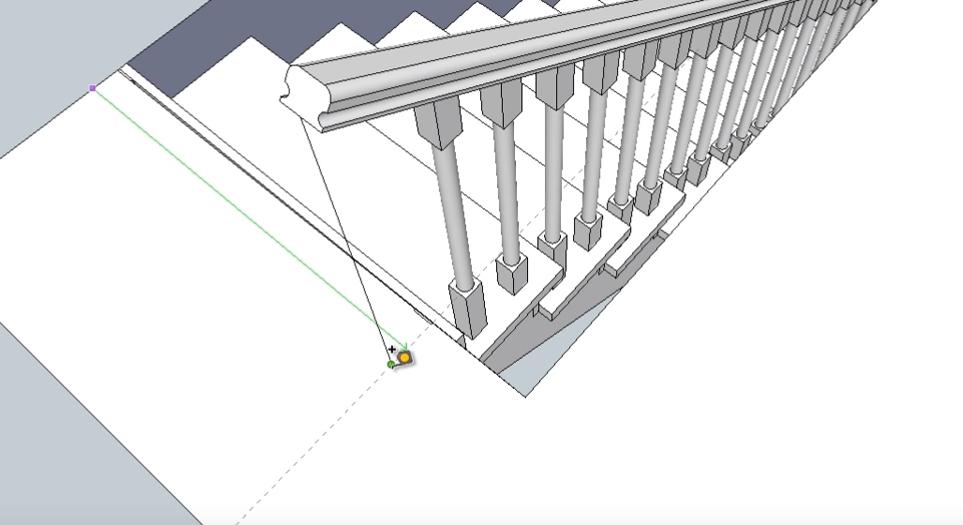

Также как и раньше находим срединную линию ограждения, в данном случае, по краю поручня, и опускаем от нее линию к полу.




Через точку пересечения с поверхностью пола проводим направляющую.

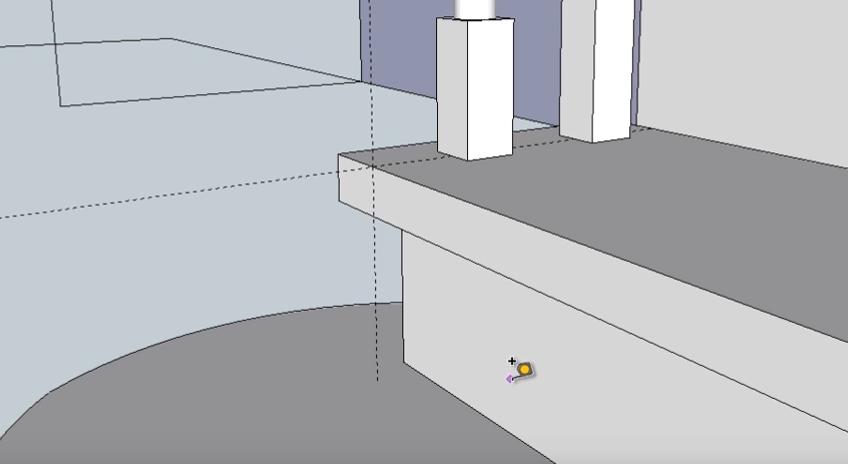

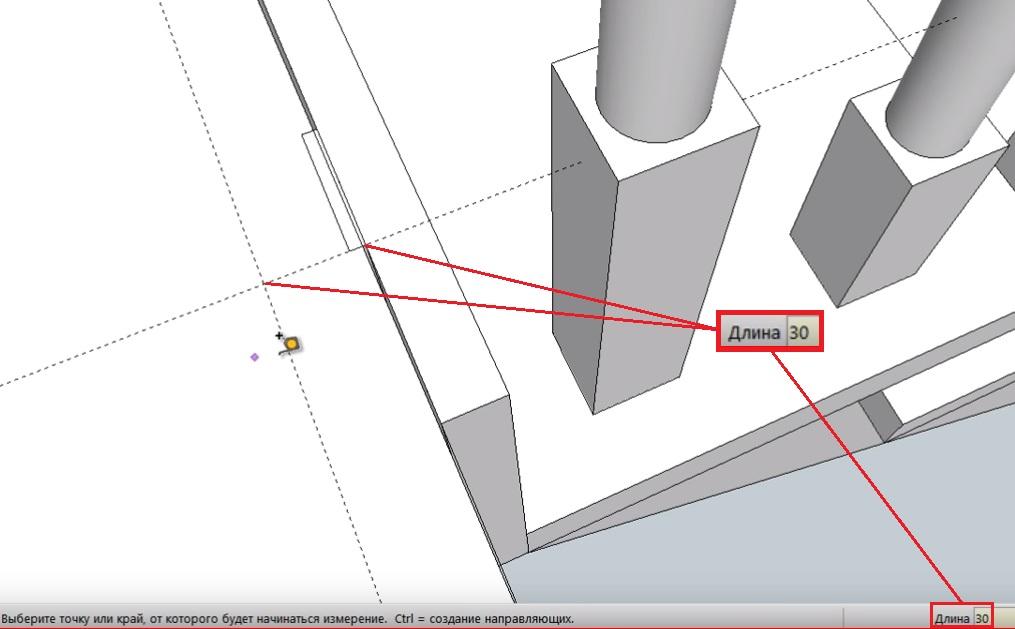

Столб будет стоять на расстоянии 30 мм от края первого подступенника, поэтому проводим на этом расстоянии еще одну направляющую линию.




Следующую линию проводим на расстоянии 90 мм от только что нарисованной.

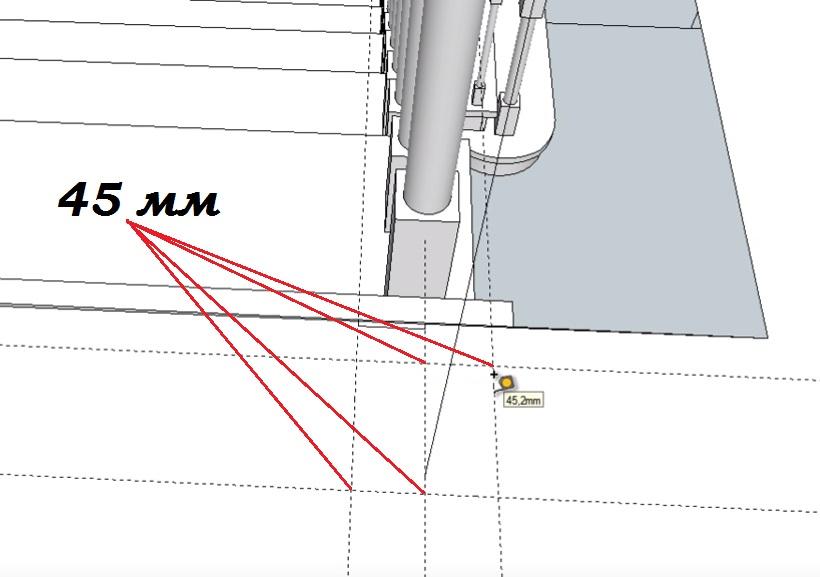

Боковые стороны столба обозначаем вспомогательными линиями, которые чертим на расстоянии 45 мм от уже проведенной срединной линии.

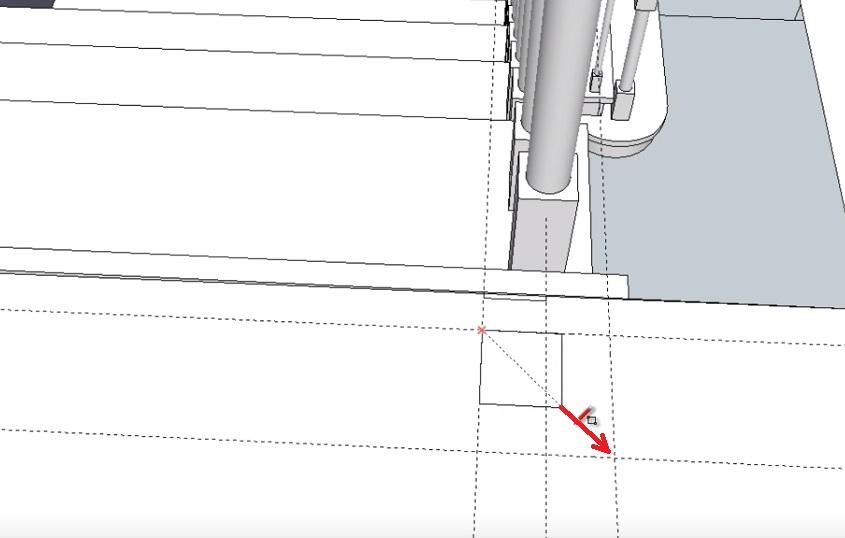

Чертим проекцию столба по вспомогательным линиям.

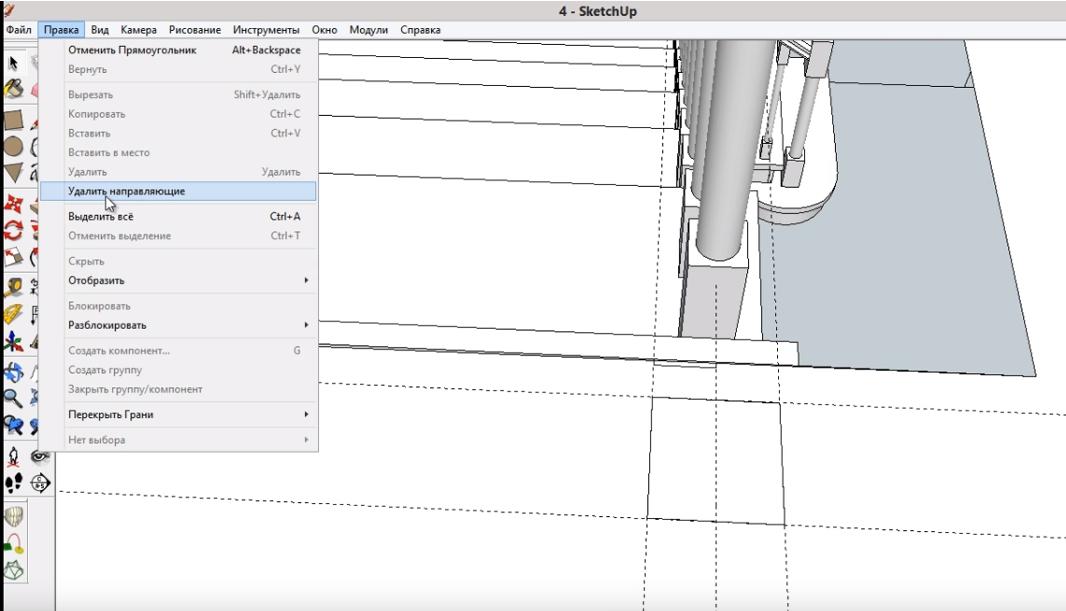

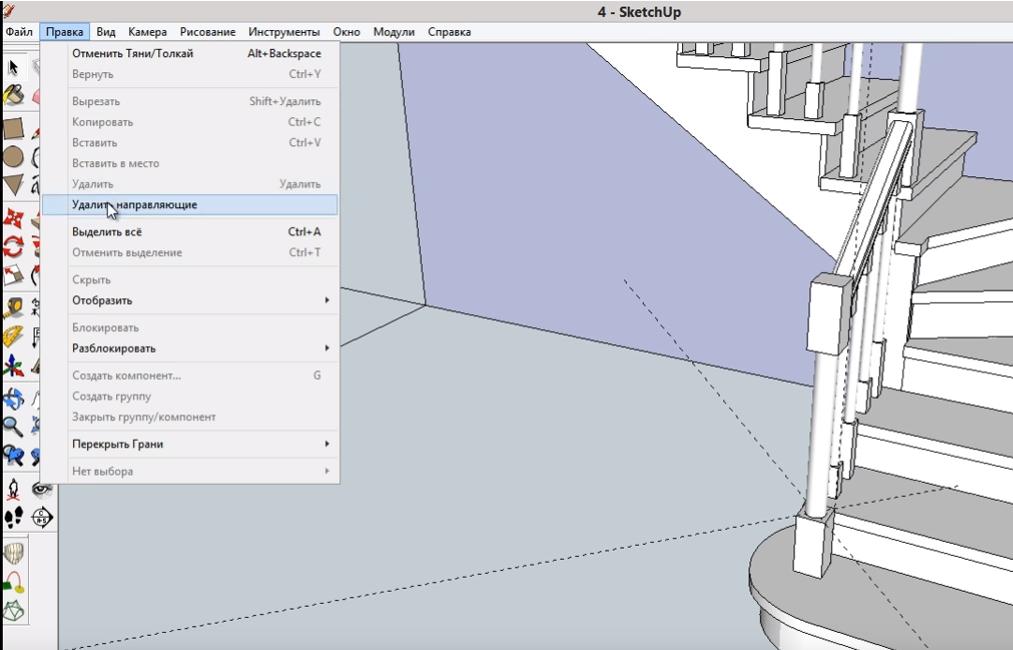

Как обычно удаляем уже не нужные направляющие.

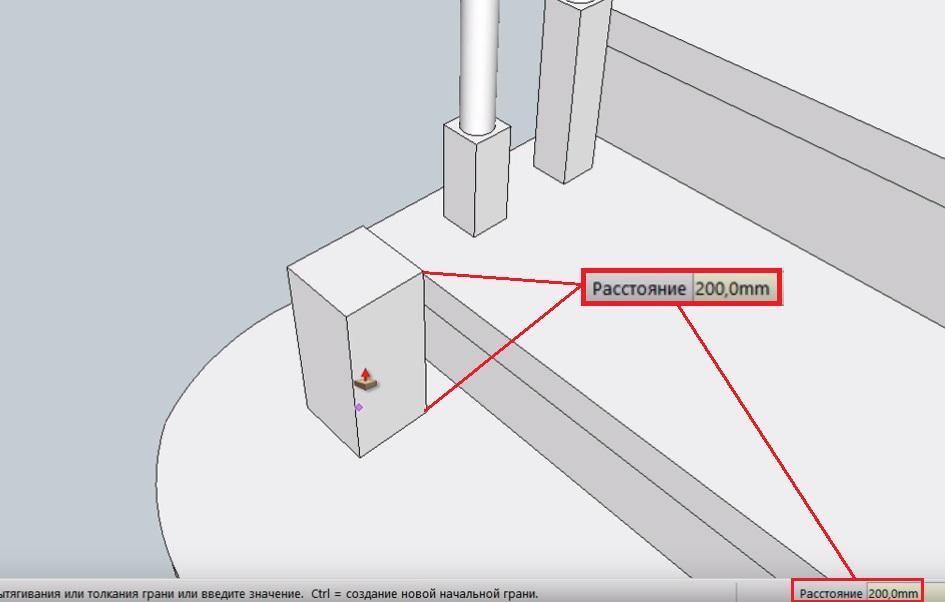

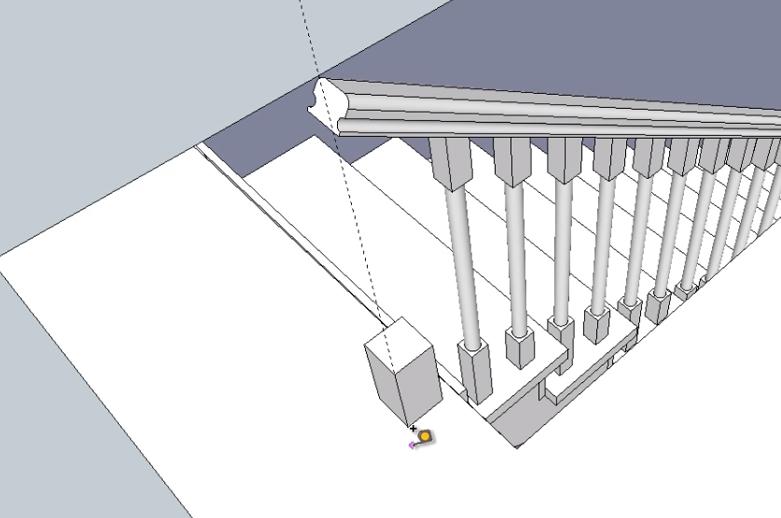

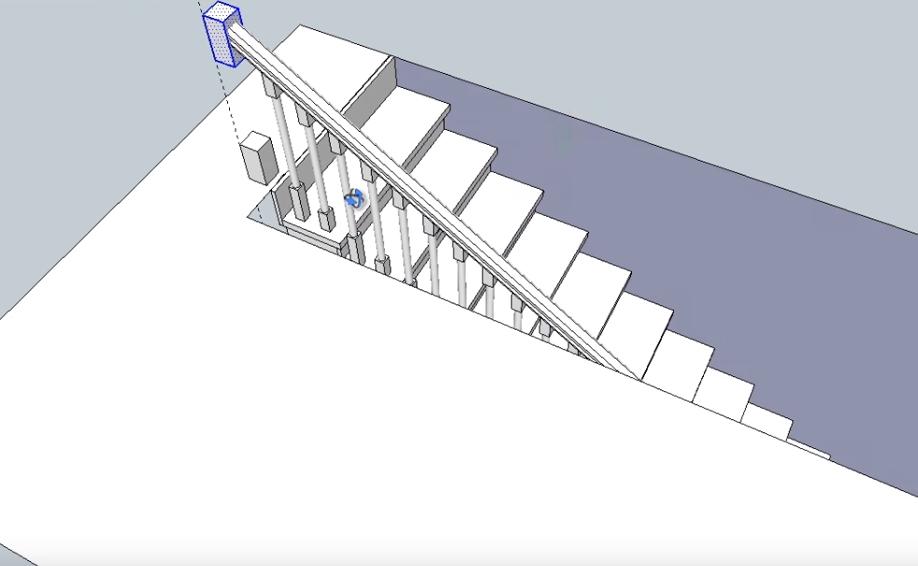

Поднимаем проекцию основания опорного столба на 200 мм.

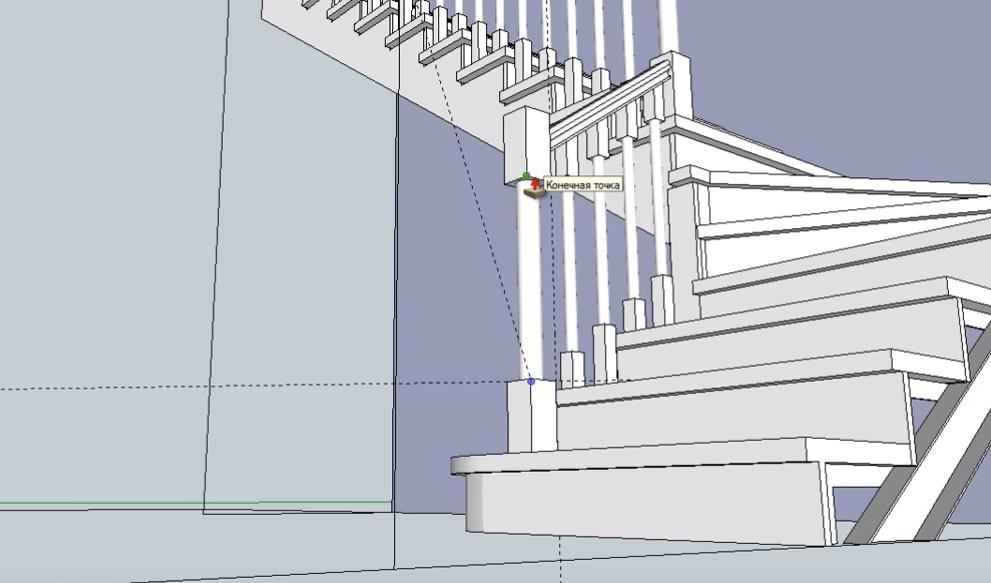

Проводим вертикальную вспомогательную линию.

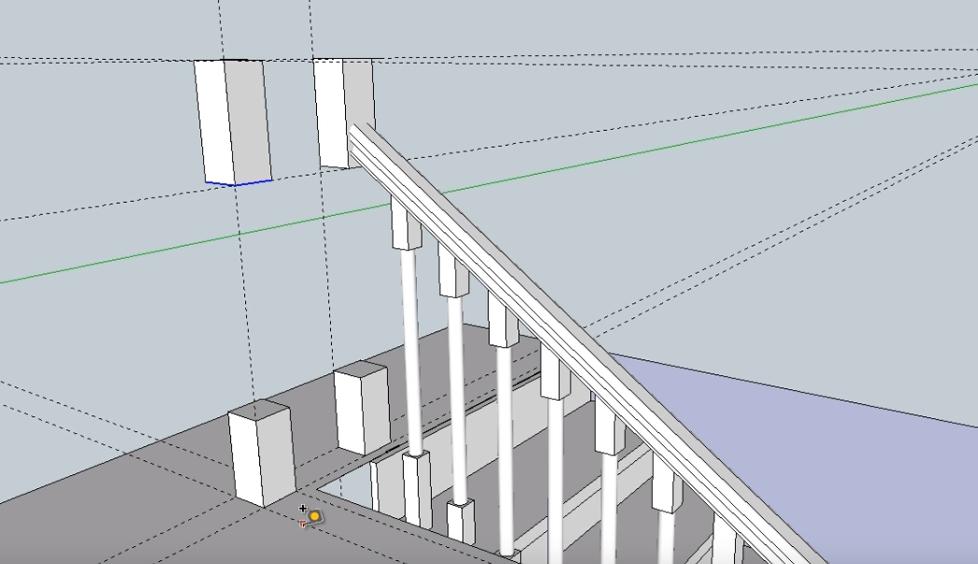

Копируем нижнюю часть опорного столба и переносим наверх до пересечения с поручнем перил.




Среднюю круглую часть балясины пока мы устанавливать не будем, поскольку точную высоту данного опорного столба необходимо скорректировать под высоту балюстрады, которую мы будем создавать в следующем Уроке № 8. Именно с этого мы его и начнем.




Текущий урок вы также можете посмотреть в видеоформате, где все выполненные операции осуществляются в режиме записи экрана:

Дополнительные материалы к уроку.

1. О том, как по разработанному проекту самостоятельно установить металлический каркас и потом обшить его деревом, вы можете узнать из следующего урока:

“Металлическая лестница в дом на второй этаж своими руками. Пошаговая инструкция”


2. Если вы не работаете с компьютером или вам привычнее пользоваться традиционными средствами - ручкой и бумагой, то самостоятельно рассчитать и нарисовать проект лестницы вам поможет этот материал:

Как спроектировать металлическую лестницу в дом на второй этаж с помощью ручки и листа бумаги”.


3. Также Вы можете проверить свои расчеты и получить совет по улучшению степени комфортности лестницы с помощью нашего онлайн калькулятора:

Онлайн калькулятор расчета размеров лестницы


4. О том, какие, в принципе, бывают лестницы и как правильно подобрать проект лестницы именно под свои конкретные условия, вы можете узнать из этого материала:

О том как и какую выбрать лестницу на 2 этаж”.


5. Как сделать рискую балясину.



6. Как сделать римский столб.
