В предыдущих статьях подробно изложены принципы работы с программой SketchUp-8 на примере проектирования металлического каркаса лестницы под дальнейшую отделку деревом. Данный урок посвящен проектированию ломаного косоура под заданный проем в программе SketchUp.
Результат нашей работы будет выглядеть вот так:
3 D модель будущей лестницы с уложенными ступенями:
Посмотрите, как может выглядеть готовая лестница на ломаном косоуре, спроектированная уроку:
В случае необходимости, Вы можете обратиться к основам работы и проектирования в программе, используя ссылки в разделе Дополнительные материалы к статье. А также ниже, Вы найдете ссылку на статью и видео урок по изготовлению лестницы на ломаном косоуре по готовому проекту.
Как сделать расчет лестницы и разметку на плоскости пола
Мы будем проектировать ломаный косоур под заданные параметры проема и высоты между полом первого и полом второго этажа. В нашем случае это 3000 мм - высота, 2260 мм – длина и 1070 мм – ширина проема:
Обратите внимание на малые размеры проема. Наша задача – спроектировать максимально удобную лестницу с наименьшим числом ступеней.
Маскимально допустимая высота подступенника с условием обеспечения комфорта использования – 200 мм. Делим нашу высоту 3000 мм на 200 и получаем 15. То есть в лестнице будет 14 ступенек:
Проецируем на пол первого этажа размеры проема второго этажа с отступом 4 мм от периметра проема 2-го этажа. Это отступ на свесы. Используем инструмент Рулетка:
Свесы - это полоски металла толщиной 4 мм, с помощью которых лестница крепится к перекрытию второго этажа.

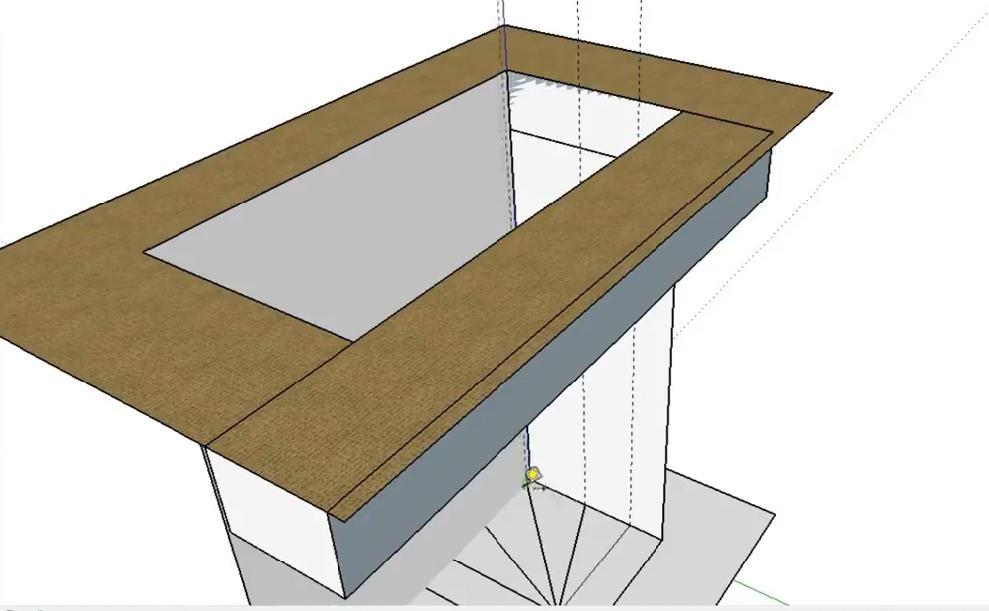

Полученная проекция проема второго этажа на полу первого:

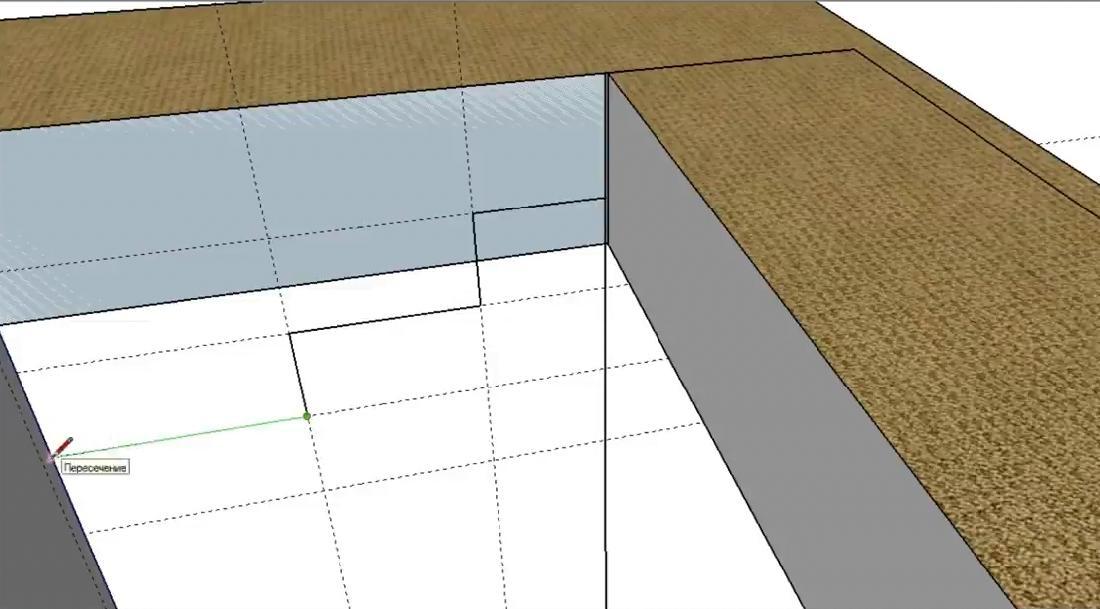

На выходе марша расположим одну прямую ступень шириной 250мм. Остается 860 мм от ширины проема. Этого достаточно, чтобы разместить следующий марш:
Далее располагаем ступени по длине проема. Две ступени по центру, шириной 270 мм:
Так как высота между этажами велика, а проем небольшой – на поворотах будет по 4 забежные ступени. Следующим шагом с помощью инструмента Прямоугольник отмечаем место на полу первого этажа, где будут стоять поворотные столбы:
Вспомогательными линиями прорисовываем забежные ступени, используя инструмент Угломер:
Прорисовываем ступени сплошной линией, а вспомогательные линии удаляем:
Построение косоуров и ступеней каркаса
Далее прорисовывать марши в пространстве будем от крайней верхней ступени. Для продолжения работы над проектом добавляем боковую вспомогательную плоскость с помощью инструмента Прямоугольник и вертикальные линии от крайних точек ступеней инструментом Рулетка:
Прорисовываем горизонтальные вспомогательные линии, первая на расстоянии 240 мм от верха и все остальные через 200 мм.
Копируем верхнюю часть косоура на расстояние 80 мм под углом 45°. Применяем инструмент Угломер.
Прорисовываем подвес и выдавливаем его на 40 мм при помощи функции “Пуш-Пулл”:
После этого выдавливаем косоур и группируем его, через Контекстное меню правой кнопки мыши:
Далее тем же способом строим следующий косоур:
Не забудьте сгруппировать второй косоур
Выдавливаем элементы при помощи функции “Пуш-Пулл”:
И третий косоур выстраиваем аналогично:
Поднимаем поворотные столбы на произвольную высоту, снова используя Пуш-пулл:
Прорисовываем верхнюю ступень инструментами Квадрат и Пуш-Пулл:
Дублируем подвес:
Далее прорисовываем средние ступени второго марша:
Далее подгоняем высоту столбов до пересечения с средней частью второго марша с помщью Пуш-пулл:
Если планируется сделать ступени из сосны то косоуры необходимо соединить трубой 25*25 или уголком 40*40. Если будут дубовые ступени – можно не соединять.
В итоге получаем такую конструкцию:
Посмотреть видео ролик с этим уроком можно тут:
